高频电路基本常识

格式：pdf
大小：389.38 KB
文档页数：17

下载文档原格式

电工电子基础知识

湿敏电阻：是对湿度变化非常敏感的电阻器,能在各种湿度环境中使用，它是将湿度转换成电信号的换能器件。主要用作湿度传感器，如婴儿的尿湿报警器等。熔断器、分流器：也可以看作是一种电阻器件，熔断器是一种阻值很小，功率较小的电阻，当通过的电流超过一定值时，其发热熔断起到保护作用；分流器实际上就是一个阻值很小的电阻，串在回路中，当有直流电流通过时，产生压降且随电流大小变化，供直流电流表显示，或接到变送器（如励磁回路），实际上相当于取样、测量的作用。
RC u U ( 1 e ) C s
du U iC C C s e R C dt R t
t
－－Biblioteka u C ， iC Us Us R O uC iC
t
放电过程分析：其中
RC称为电路充放电时间常数，
1 2 S R iC C + uC + Us
它是反映充放电快慢的一个参数。
t RC

阻值标示：一般用色环法和数字法。
3.电阻的性质

电阻是一个耗能元件，即消耗电能变为热能。电阻是线性元件，它符合欧姆定律：Ι=U/R。电阻在电路中主要用于限流、分流、降压、分压。主要参数：阻值及误差、额定电压、额定功率等。电阻的串并联及计算：串联：R∑＝R1+ R2+ R3+… 分压作用

导体和绝缘体的区别决定于物体内部是否存在大量自由电子，导体和绝缘体的界限也不是绝对的，在一定条件下可以相互转化。
三、半导体
有一些物质，如硅、锗、硒等，其原子的最外层电子既不象金属那样容易挣脱原子核的束缚而成为自由电子，也不象绝缘体那样受到原子核的紧紧束缚，这类物质的导电性能介于导体和绝缘体之间，并且随着外界条件及掺入微量杂质而显著改变，这类物质称为半导体。

微波电路及设计的基础知识

微波电路及设计的基础知识1. 微波电路的基本常识2. 微波网络及网络参数3. Smith圆图4. 简单的匹配电路设计5. 微波电路的电脑辅助设计技术及常用的CAD软件6. 常用的微波部件及其主要技术指标7. 微波信道分系统的设计、计算和指标分配8. 测试及测试仪器9. 应用电路举例微波电路及其设计1.概述所谓微波电路，通常是指工作频段的波长在10m～1cm(即30MHz～30GHz)之间的电路。

此外，还有毫米波〔30～300GHz〕及亚毫米波〔150GHz～3000GHz〕等。

实际上，对于工作频率较高的电路，人们也经常称为“高频电路”或“射频〔RF〕电路”等等。

由于微波电路的工作频率较高，因此在材料、结构、电路的形式、元器件以及设计方法等方面，与一般的低频电路和数字电路相比，有很多不同之处和许多独特的地方。

作为一个独立的专业领域，微波电路技术无论是在理论上，还是在材料、工艺、元器件、以及设计技术等方面，都已经发展得非常成熟，并且应用领域越来越广泛。

另外，随着大规模集成电路技术的飞速发展，目前芯片的工作速度已经超过了1GHz。

在这些高速电路的芯片、封装以及应用电路的设计中，一些微波电路的设计技术也已得到了充分的应用。

以往传统的低频电路和数字电路，与微波电路之间的界限将越来越模糊，相互间的借鉴和综合的技术应用也会越来越多。

2.微波电路的基本常识2.1 电路分类2.1.1 按照传输线分类微波电路可以按照传输线的性质分类，如：图1 微带线图2 带状线图3 同轴线图4 波导图5 共面波导2.1.2 按照工艺分类微波混合集成电路：采用别离组件及分布参数电路混合集成。

微波集成电路〔MIC〕：采用管芯及陶瓷基片。

微波单片集成电路〔MMIC〕：采用半导体工艺的微波集成电路。

图6微波混合集成电路例如图7 微波集成电路〔MIC〕例如图8微波单片集成电路〔MMIC〕例如2.1.3 微波电路还可以按照有源电路和无源电路分类。

2023年中考物理高频考点专题训练-家庭电路与安全用电

2023年中考物理高频考点专题训练-家庭电路与安全用电一、单选题1．如图所示是家庭电路中的某一部分，按下面的顺序进行检测：①闭合S1，灯L1亮；①闭合S2，灯L2不亮；①再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。

若电路中只有一处故障（）A．灯L2与d点间断路B．c点左侧的零线开路C．灯L2的灯丝断了D．c、d两点间断路2．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2 灯不发光。

用试电笔分别接触c、d 两点，氖管都发光。

若电路中只有一处故障，则（）A．L2短路B．L2断路C．ad 间断路D．bc 间断路3．如图的家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电原则B．家庭电路中，一个开关控制多盏照明灯，则这些照明灯一定是串联的C．用试电笔检测插座的左孔氖管不发光D．若保险丝熔断，则一定是短路引起的4．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光．造成这一现象的原因（）A．一定是插座发生短路了B．一定是零线AB之间断了C．一定是零线BC之间断了D．一定是零线CD之间断了5．下列有关安全用电和电路故障的的说法正确的是（）A．人体的安全电压是36VB．空气开关跳闸，一定是电路短路了C．双线触电会导致漏电保护器断开电源D．小功率用电器不需要用三孔插座6．“珍爱生命，安全用电”。

下列操作符合安全用电原则的是（）A．有人发生触电时，应立即用手把人拖开B．电线着火时，应先切断电源再进行灭火C．使用测电笔时，手可以接触笔尖金属体D．擦拭电视机时，可以用湿抹布进行擦拭7．下列说法正确的是（）A．电灯开关短路可以引起空气开关跳闸B．电灯的开关应该接在火线和电灯之间C．保险丝应该接在闸刀开关之后的零线上D．空气开关跳闸一定是家庭电路发生短路8．小刚安装了如图所示的家庭电路，其中安装错误的是（）A．保险丝B．开关C．三孔插座D．双孔插座9．现代人的生活已经离不开电了，下面对电的常识说法正确的是（）A．废旧电池属于干垃圾，可以与其它垃圾一起处理B．手机充电时输入的电压是36VC．人体的电阻约为104Ω，在家庭电路中不会触电D．电视机的待机功率约0.5W，在不观看时，也要及时关闭电源10．某学校进行生命教育，让学生更加珍惜生命，落实安全！在如图所示的各种情况下，人体不会触电的是（）A．B．C．D．二、多选题11．学习家庭电路后，小亮把自己家客厅的电路绘制了一个简单的电路图（如图所示），如果他先闭合开关S1，让电冰箱开始工作，然后依次闭合灯泡开关，那么（）A．接入电路的总电阻变小B．火线和零线中的电流都变大C．通过各用电器中的电流都相等D．电冰箱的功率较大，它两端的电压更高12．下列对家庭电路认识正确的是（）A．如图甲安装该电能表的家庭同时使用的用电器总功率不能超过4400W B．如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，则一定是L1短路C．用如图丙所示的方法使用正常的测电笔，会发生触电事故D．如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关13．关于家庭电路，下列说法不正确的是（）A．家庭电路中，保险丝熔断的原因可能是电路发生了短路B．控制用电器的开关应该接在零线与该用电器之间C．使用试电笔时，手不要接触笔尖金属体，以免触电D．电能表是测量用电器消耗电功率的仪表14．如图是小郭同学家的部分电路。

安全用电常识

安全电压：安全电压，是指不致使人直接致死或致残的电压。一般环境条件下允许持续接触的“安全特低电压”是36V。所谓安全电压，是指为了防止触电事故而由特定电源供电所采用的电压系列。安全电压应满足以下三个条件：1、标称电压不超过交流 50V、直流120V；2、由安全隔离变压器供电；3、安全电压电路与供电电路及大地隔离。我国规定的安全电压额定值的等级为42、36、24、12、6伏。当电气设备采用的电压超过安全电压时，必须按规定采取防止直接接触带电体的保护措施。安全照明：有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V特低电压；金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯就采用12V特低电压；水下作业等场所应采用6V特低电压。

现场急救方法当触电者脱离电源后，应根据触电者的具体情况迅速对症救护，力争在触电后1分钟内进行救治。国内外一些资料表明，触电后在一分钟内进救治的，90％以上有良好的效果，而超过12分钟再开始救治的，基本无救活的可能。现场应用的主要方法是口对口人工呼吸和体外心脏挤压法，严禁打强心针。 ①口对口人工呼吸法：是用人工的方法来代替肺的呼吸活动，使空气有节律地进入和排出肺脏，供给体内足够的氧气，充分排出二氧化碳，维持正常的通气功能。 ②体外心脏挤压法：是指有节律地对心脏挤压，用人工的方法代替心脏的自然收缩，使心脏恢复搏动功能，维持血液循环。

触电急救方法触电病人一般有以下四种症状，可分别给予正确的对症救治： ①神志尚清醒，但心慌力乏，四肢麻木。该类病人一般只需将其扶到清凉通风之处休息，让其自然慢慢恢复。但要派专人照料护理，因为有的病人在几小时后会发生病变而突然死亡。 ②有心跳，但呼吸停止或极微弱。该类病人应该采用口对口人工呼吸法进行急救。人工呼吸法可按下述口诀进行，频率是每分钟约12次：清理口腔防堵塞，鼻孔朝天头后仰；贴嘴吹气胸扩张，放开口鼻换气畅。 ③有呼吸，但心跳停止或极微弱。该类病人应该采用人工胸外心脏挤压法来恢复病人的心跳。一般可以按下述口诀进行，频率是每分钟不低于100次。当胸一手掌，中指对凹膛；掌根用力向下压，压下突然收。 ④心跳、呼吸均已停止者。该类病人的危险性最大，抢救的难度也最大。应该把以上两法同时使用，亦即采用“人工氧合”的方法。最好是两人一起抢救，如果仅有一人抢救时，先按压心脏30次，再口对口人工吹气2次，操作5个周期观察反应。

电气基础知识PPT课件

三极管
总结词
三极管是电流放大的元件，常用符号Q表示。
详细描述
三极管是一种半导体器件，它有三个电极，分别是基极、集电极和发射极。三极管具有电流放大作用，当基极电流发生变化时，集电极电流会成倍地放大或缩小。在电路中，三极管可以用来放大信号、控制开关等。
03
电路基础
BIG DATA EMPOWERS TO CREATE A NEW
05
电力系统
BIG DATA EMPOWERS TO CREATE A NEW
ERA
电力系统的组成
发电厂
负责将其他形式的能源转换为电能，是电力系
统的源头。
输电线路
负责传输电能，将发电厂与用户连接起来。
变电站
配电系统
负责将高压电转换为低压电，或进行电压的升
压和降压。
负责将电能分配给用户，包括电线、电缆、配电
变压器等设备。
发电厂的类型
水力发电厂
利用水能转换为电能，通常建在河流或水库附近。
火力发电厂
利用化石燃料（如煤、石油、天然气）燃烧产生的热能转换为电能。
核能发电厂
利用核反应产生的热能转换为电能，具有高效率和低污染的特点。
风力发电厂
利用风能转换为电能，通常建在风力资源丰富的地区。
电网的组成
早期发展
自19世纪中叶以来，随着发电机和变压器的发明，电力开始得到广泛应用。
现代发展
随着科技的不断进步，电力工业不断发展壮大，智能电网、可再生能源发电等新技术不断涌现。
未来展望
未来，电气将朝着更加智能化、绿色化、高效化的方向发展，为人类创造更加美好的生活。
02
电气基本元件

高频头常识

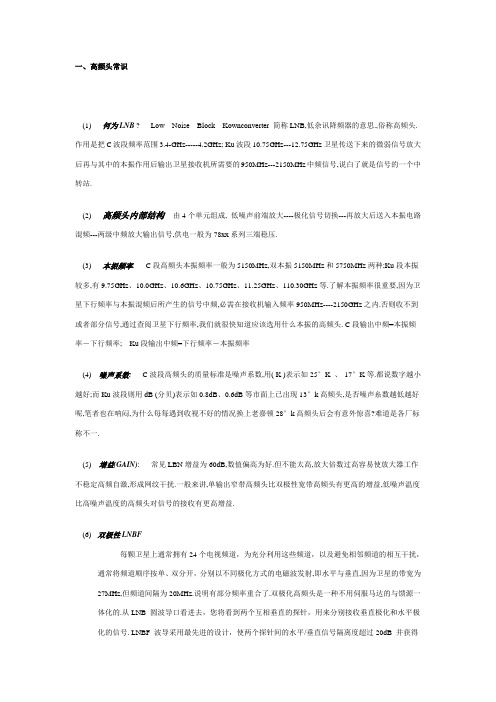

一、高频头常识(1) 何为LNB ? Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-----4.2GHz; Ku波段10.75GHz---12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站.(2) 高频头内部结构由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压.(3) 本振频率: C段高频头本振频率一般为5150MHz,双本振5150MHz和5750MHz两种;Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等.了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内.否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头. C段输出中频=本振频率－下行频率; Ku段输出中频=下行频率－本振频率(4) 噪声系数:C波段高频头的质量标准是噪声系数,用( K )表示如25°K 、17°K等.都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一.(5) 增益(GAIN): 常见LBN增益为60dB,数值偏高为好.但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰.一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益.(6)双极性LNBF每颗卫星上通常拥有24个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为27MHz,但频道间隔为20MHz.说明有部分频率重合了.双极化高频头是一种不用伺服马达的与馈源一体化的.从LNB 圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号. LNBF 波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过20dB 并获得超低系数噪声温度利用来自接收机的13/18V 两种可切换的供电电压来确定所需要的是水平极化信号还是垂直极化信号。

2011年《高频电子技术》期考-b考卷

专业课原理概述部分一、选择题（每题1分，共5分）1. 高频信号通常指的是频率范围在（）的信号。

A. 20Hz～20kHzB. 100kHz～1GHzC. 1GHz～100GHzD. 10MHz～10GHzA. 电阻B. 电容C. 二极管D. 电感3. 高频放大器的级间耦合通常采用（）方式。

A. 直接耦合B. 电阻耦合C. 电容耦合D. 变压器耦合A. 晶体振荡器B. LC振荡器C. RC振荡器D. 张弛振荡器5. 高频信号传输线一般采用（）作为传输介质。

A. 双绞线B. 同轴电缆C. 光纤D. 空气二、判断题（每题1分，共5分）1. 高频信号的主要特点是频率高、波长短。

（）2. 高频电路中，电感元件的阻抗随频率升高而降低。

（）3. 高频放大器的线性范围比低频放大器宽。

（）4. 高频振荡器必须满足相位平衡条件和幅度平衡条件。

（）5. 高频信号在传输过程中，不会产生反射和衰减。

（）三、填空题（每题1分，共5分）1. 高频信号传输过程中，为减小传输损耗，常采用______作为传输线。

2. 高频放大器的输入端和输出端通常采用______耦合。

3. 在高频振荡器中，LC振荡器的振荡频率由______和______决定。

4. 高频信号在传输线播时，若遇到阻抗不匹配，会产生______现象。

5. 高频电路中的滤波器主要作用是______和______信号。

四、简答题（每题2分，共10分）1. 简述高频信号的特点。

2. 高频放大器与低频放大器的主要区别是什么？3. 简述晶体振荡器的工作原理。

4. 高频信号传输线的作用是什么？5. 高频滤波器的设计要点有哪些？五、应用题（每题2分，共10分）1. 设计一个中心频率为100MHz的高频放大器，给出主要元件参数。

2. 一个LC振荡器的振荡频率为300MHz，已知L=5μH，求C的值。

六、分析题（每题5分，共10分）1. 分析高频放大器中，如何提高功率增益和线性范围。

2. 分析高频信号在传输过程中，产生反射和衰减的原因及解决方法。

电容在电路中各种作用的基本常识

电容在电路中各种作用的基本常识电容是电路中常见的基本元件之一，它的作用在电子学和电路设计中非常重要。

下面是电容在电路中的一些基本常识。

1.储能：电容器具有储存电荷的特性，当电容器充电时，电荷会储存在电容中，充电完成后，电容器能够保持电荷，形成了一种存储能量的方式。

典型的应用包括电子设备的电源电容，用于平滑和稳定电路中的电压。

2.时序：电容器能够在电路中引入时间延迟，电容的充放电过程是一个相对较慢的过程。

利用电容的这一特性，可以实现电路的延时、频率调节以及窄脉冲的展宽等功能。

典型的应用包括RC电路中的时间常数、时钟电路和滤波电路。

3.过滤：电容能够通过对电流的阻抗来实现对信号的筛选和过滤作用。

当交流信号通过电容时，电容对于高频信号具有较低的阻抗，而对于低频信号具有较高的阻抗。

这种特性使得电容可以作为滤波器的重要元件，用于去除电路中的噪声和干扰。

典型应用包括电源滤波电容和通信系统中的滤波器。

4.耦合：电容具有隔离和连接电路的能力。

在电路中，通过将电容器串联或并联到不同的电路中，可以实现信号的耦合和隔离。

例如，通过电容器的串联，可以将两个电路通过电容的电压转换耦合。

5.频率依赖性：电容对信号的阻抗随频率的变化而变化，这使得电容可以实现对不同频率信号的处理。

在高频电路中，电容器的阻抗较低，因此可以用于信号的耦合和传输。

而在低频电路中，电容器的阻抗较高，可以用于信号的隔离和滤波。

6.直流阻断：电容对直流信号具有阻断作用，即不允许直流通过。

这个特性可以用于限制电路中的直流偏置或者去除直流信号的影响。

例如，在放大电路中，通过串联电容可实现输入和输出之间的直流隔离。

7.广义电感：电容在交流电路中有时会表现出电感的性质，也称为广义电感。

这是由于电容器的充电和放电过程中产生的磁场效应。

这种特性可以用于实现对信号的滤波和频率选择。

综上所述，电容在电路中具有储能、时序、过滤、耦合、频率依赖性、直流阻断和广义电感等多种作用。

高频的原理

高频的原理
高频是指频率较高的电磁波，通常指频率在300MHz至300GHz之间的电磁波。

在现代通信、雷达、医疗设备等领域，高频技术得到了广泛应用。

高频的原理是指高频电磁波的产生、传播和应用的基本规律和原理。

本文将从高频的产生、传播和应用三个方面进行介绍。

首先，高频的产生是通过振荡器产生高频信号，振荡器是一种能够产生高频信
号的电路。

振荡器的工作原理是利用正反馈使电路产生自激振荡，从而产生稳定的高频信号。

常见的振荡器有晶体振荡器、LC振荡器、微波振荡器等。

这些振荡器
根据不同的应用场景和频率要求，采用不同的工作原理和结构设计，以满足高频信号的产生需求。

其次，高频的传播是指高频信号在空间中的传播过程。

高频信号的传播受到空
间介质和传播路径的影响，常见的传播方式有自由空间传播、大气传播、地面传播等。

在不同的传播环境下，高频信号的传播特性也会有所不同，需要根据实际情况进行合理的传播模型和参数设计，以保证高频信号的有效传输。

最后，高频的应用涉及到通信、雷达、医疗设备等多个领域。

在通信领域，高
频技术被广泛应用于无线通信系统、卫星通信系统等，能够实现远距离、高速率的数据传输。

在雷达领域，高频技术能够实现目标探测、跟踪和识别，对于军事和民用领域都具有重要意义。

在医疗设备领域，高频技术被应用于医学影像、医疗诊断等，能够提高医疗设备的精度和效率。

总之，高频的原理涉及到高频信号的产生、传播和应用，是现代通信、雷达、
医疗设备等领域的重要基础。

通过深入理解高频的原理，可以更好地应用高频技术，推动相关领域的发展和进步。

高频电路设计与制作

《高频电路设计与制作》第二章高频放大器设计与制作2-4高频宽带功率放大器的设计与制作（第三部分）高频功率放大器的制作与调试所制作的宽频带功率放大器的特性备注栏：电路负反馈与频带宽度的关系《高频电路设计与制作》章节目录第一章高频电路基本常识第二章高频放大器设计与制作第三章高频振荡电路的设计与制作第四章PLL数字锁相环电路设计与制作第五章变频器电路设计与制作第六章FM频率调制/解调电路的设计制作第七章AM幅度调制/解调电路设计与制作第八章实用高频电测仪表制作回总目录页查看28个制作总装效果电路原理图PCB墨稿PROTEL格式文件器材供应第二章高频放大器设计与制作查看本章节详细目录查看本章节详细目录2-1 高频信号放大器所应具备的特征2-2 使用FET（场效应管）高频放大期的设计-制作2-3 使用IC的宽频带放大器的设计-制作2-4 宽频带功率放大器的设计-制作小信号放大器与功率放大器的差异功率放大器工作点选取方法阻抗匹配-提高效率本AB类功率放大器的设计要点输入回路阻抗变换电路的设计输出1W功率高频晶体管放大电路的设计输出回路阻抗变换电路的设计高频功率放大器的制作与调试所制作的宽频带功率放大器的特性备注栏：电路负反馈与频带宽度的关系第二章高频放大器设计与制作2-4高频宽带功率放大器的设计与制作（第三部分）高频功率放大器的制作与调整最後所完成电路如图46所示。

又，印刷电路基板如图47所示。

图(a)为零件配置图，图(b)为印刷电路铜箔图样。

也可以不打孔直接将零件装配在印刷电路的铜箔面上。

图46 制作完成的宽带功率放大电路图(电路虽然简单，性能是由所选择的零件决定的，也即是要灵活应用晶体管，线圈和电容)根据设计计算，虽然可以不必使用散热片，但是，仍然利用接地铜箔做为散热之用。

功率晶体管2SCl970的散热片与集极电极连接，因此，要使用绝缘片後再装设在接地铜箔面上。

温度补偿用二极管1S1588与2SCl970的散热片密接装配。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

低频率电路与高频电路的区别为了了解高频电路的特征，在此，对低频率电路与高频电路作一此较。如下图 1 所示的为低频率电路与高频电路的此较。图（a）为低频率电路，图(b)为高频电路。首先，说明信号的流通。由於在低频率电路的信号其波长较长，一般可以忽略时间因素。因此，振荡器的输出端舆放大器的输入端可视为同一信号。也即是，在低频率电路中的信号流通如箭头的方向所示，成为闭回路，此也称的为集中常数的考虑方法。而在高频电路中，由於波长较短，不可以忽略时间的要素。在同一时间的振荡器输出端，中途的电缆线上，放大器的输入端的信号就非同一信号，也就是说信号像电波一样传输着，这种考虑电路问题的方法称为分布常数。一般地，在集中常数电路中的低频电路中，对於电缆线的限制较少，可以使用一般的隔离线，重视杂讯兴频率特性。而在分布常数电路中的高频电路中，为了不使信号发生传送路径上的失真，使用同轴电缆线，重视特性阻抗。在放大器的输出端所连接的负载如下：
产生的杂讯要很小 S/N 称为信噪比，常用于表示信号的品质，反映具体信号中有用信号和杂讯的比率。如图 2-2 所示，由於放大器在放大信号的同时，内部本身也会产生杂讯，故信号在输出端较之输入端的 S/N 值要小，品质会变差。对於由於放大而造成信号 S/N 变化，可以用杂讯指数 NF 表示。理想放大器的 NF 为 0dB。图 2-3 所示的为改善 NF 的例子，在杂讯指数为 8dB 的接收机，连接前置放大器(pre-amplifier)的高频放大器。此时的前置放大器的 NF 为 2dB，功率增益为 25dB。因此，连接前置放大器後的 NF 可以用以下公式表示。
对於所使用的频带的功率增益要高在直流放大和低频放大电路中，增益(Gain)一般是指电压增益；而在高频率电路中，增益一般常用功率增益来表示。例如，在图 2-1 所示的电路中，由天线所输入的信号为-30dBm(0.00lmW)，当高频放大器的功率增益为 25dB 时，输出信号变成为-5dBm。
图 2-1 高频电路的增益为功率增益(在高频放大器中，一般是以每级功率增益限制在 20~30dB 的程度来设计。如图若输入信号为-30dBm，增益为 25dB 时，放大後的信号成为-5dBm。)
第二章高频放大器设计与制作 2-1 高频信号放大器所应具备的特征
放大电路可以说是模拟信号处理电路的基本单元，尤其对高频接收机与发射机而言。在接收机里，放大电路要将从天线所输入的µV 单位的小信号加以放大，在发射机方面，功率放大电路也要将信号放大至以 W 为单位的信号级别。
在本章中，将依次分析小信号高频放大器，宽频带放大器，功率放大器等 3 种不同类型的放大电路。 2-1 在高频放大电路所要求的特性
之所以会产生此一时间差的原因，可以用图 4 所示的电缆线内的信号传送原理来解释。在图(a)中，在脉波产生的同时，於同轴电缆线内会产生电缆面发生了电场，此後，电荷住负载端移动而产生电流，因而会发生磁场。也即是，随着时间的经过，信号会以(a)→(b)→(c)的情况前进。这种情况与连续波的高频信号传送相同。
第一章高频电路基本常识第一部分
为何要学习高频电路的知识电子电路可以分为模拟电路与数字电路，而模拟电路又可以分类为低频率电路与高频电路。一般的电子技术人员，首先尝试设计或制作的，大多以数位电路或低频率电路为主，此较少从高频电路开始的。其主要原因是，高频电路较难去理解，往往所制作出的电路无法如预期的设计目标动作。但是，如果忽略了高频电路的基本常识，也可能使所设计出的数位电路或低频率电路不能成为最适当，甚至於可能会造成动作的不稳定。相反地，如果能够熟悉高频电路，也可以提高数位电路或低频率电路的设计水准。近些年，无论是数位电路或以直流为主的测试仪器电路，对於处理系要求高速化，结果也使得高频电路的基本常识相当重要。
现 ch A 的脉波发生器端舆 ch B 的负载端亩产生时间上的差距。
照片 29 在同轴电缆上传送脉冲波的情形 (5V/div ， 100ns/div)(图 3 的实验结果，由脉波发生器所发射的脉波，经由同轴电缆传送到负载端子此时会在同轴电缆线上产生传送时间的延迟。在空间的电波传播速度为光速，但是，在同轴电缆线内的傅播速度要乘以速度系敷 (ÿ=0.62)
高频的电路分析的考虑方法方法下一样。
集中常数电路与分布常数电路右图所示的为以传送路线为例子，说明集中常数电路的分析方法与分布常数电路的分析方法。实际上，无论任何低频/高频电路，也都存在有电阻 R，电容器 C，线圈 L。可是，如图(a)所示，在传送路径很短的情况下，或者在低频率信号的场台，可以忽略 R，L，C 的存在，当做集中常数处理。如此，可以使电路分析简单化。而在图(b)的场合，在传送路径较长，或者在高频信号的场合，不可以忽略 R，L，C 的存在。随着时间的经过，信号在传送路径(路线)上，会以① →②→③的情况前进。
照片 30 前进波与反射波的情形(5V/diV，lOOns/div)(为了观测反射波，发射单次脉冲，在 ZL=50Ω 的阻抗匹配状态下，不会发生反射波。
如果将负载开路，前进波会维持原状反射。在同轴电缆线 30m 上的往返时间只花了约 0.3µS。
如果将负载短路，前进波会反相而反射。反射波的相位在 ZL<50Ω 时，会反转。)
第一章高频电路的基本常识第二部分高频信号傅送分析为了了解信号的传送，可以以图 3 的实验说明。使用长度为 30m 的同轴电檀线，在电缆综的左端连接脉冲发生器，在右端连接 50Ω 的终端负载。在此一状态下，产生脉冲宽度为 0.1µs=100ns 的单次脉冲。
图 3 脉冲信号传送实验(使用 30m 的同轴电缆做为实验。由信号源发射脉波宽幅为 lOOns(10MHz)的单次脉波冲) 照片 29 所示的是以示彼器的 ch A(上方)连接脉波发生器，以 ch B(下方)连接负载端做为观测。由波形中可以发
(a)阻抗匹配良好
(c)将负载端短路
(b)负载端开路
前进波+反射波……驻波的产生如图 6 所示，将高频信号利用传送电缆线传送。如果将终端负载设为开路时，由於前进波会在负载端反射，因此在电缆线上同时存在有前进波与反射波。此时，将前进波与反射波合成，便会在电缆线上产生电压波形，此一电压(Standing wave)。前进波(进行波)与反射波的关系可以
像(SpuriOtIS)成分、高谐波成分等杂讯。在这里，把影响最严重的 3 次互调失真成分与信号进行比较，这以比较可以用截取点(Intercept Point)表示。
图 2-4 所示的为截取点的方法。在图上的信号电平与 3 次相互调变失真的电平相等的点，称为截取点。由於实际的放大器电平已达饱和，因此用虚线所示的假想延长线来求出截取点。
图 1-(a)低频电路
图 1-(b)高频电路
图 b 高频电路为功率驱动……信号的单位为功率，从负载图(a)低频率电路为定电压驱动……即使负载阻抗有变化，
能够取出的最有效功率为在 Zo=ZL 状态下，也即是在阻抗输出电压也一定，放大器的输出阻抗 Zo 舆负载的阻抗 ZL
匹配( Impendance matting)状态下。因此，低频率电路与的关系为 Zo<ZL。
▲相对位准用 dB 表示对於放大器的放大率或电阻的衰减度而言，为一种相对的表示方法，此时可以用输人为基准，表示输出的大小。功率放大率 Gp，可以表示如下。 Gp=10 ㏒(Po/Pi)[dB] ▲绝对位准用 dBm 表示以 lmW 为基准的表示方法。也即是以 Pm=lmW 为基准值，例如，P=100mW 时，用 dBm 可以表示如下。 Gm=10 ㏒(P/Pm)=10log100=20dBm ▲绝对位准用 dBµ 表示以 1µV 为基准的表示方法。也即是以 Vp=1µV 为基准值。例如，V=1V 时，用 dBµ 可以表示如下。 Gv=20 ㏒(V/Vµ)=20 ㏒ 106=120dBdBµ 对於高频电路的测试，可以使用如图 8 所示的标准信号发生器 SSG(Standard Signal Generator)做为信号源，此一 SSG 的输出常用 dBm 与 dBµ 表示。此处，dBm 为功率的输出表示。也即是，SSG 的输出在连按 ZL=50Ω 负载并取得阻抗匹配状态下的输出值。而 dBµ 为 SSG 的输出端子为开路状态下的输出电压值。因此，如果在输出端连接 ZL=50Ω 的负载时，实际的输出值比此 SSG 的表达值小 6dB。
将数值代人此公式，可以得到连接前置放大器後的 NF 成为 NF=10log[1.58+(6.3-1)/316]=2.03dB 由此可以看出，加入前置放大器，可以改善全体的 NF，而得到高增益，低杂讯的放大器。
图 2-2 放大器的杂讯指数 NF(S/N 为表示信号品质的值。在高频放大器中，由於放大器内部会产生杂讯，导致 S/N 恶化。利用杂讯指数 NF，可以分析由於内部杂讯而使 S/N 降低的情况。内部没有杂讯的放大器称为理想放大器，其 NF 为 0dB。)
第一章高频电路基本常识第三部分
如何降低传输过程中的高频功率损耗--阻抗匹配高频信号所使用的机器或电缆线，都有其固有的阻抗，一般的机器阻抗为 50Ω 或 75Ω。各高频机器间连接时，为了有效率地传送功率，需要阻抗匹配良好，俗称“阻抗匹配”。图 7 所示的为阻抗匹配与功率的关系。
在圆(a)的电路中，假设传送方的输出阻抗为 r，负载方的阻抗为 R，则供应至负载的功率 P 为
双重电波……前进波舆反射波的产生高频信号以电波形式在电缆线内传播，很快就到达电缆线的终端。在电缆线终端所连接的负载，会将所传送来的高频能量消耗。此时，假设传送电缆线的阻抗为 Z，终端负载的阻抗为 ZL。而在 Z 不等于 ZL，也即是在阻抗没有匹配的状态下，无法将高频能量完全消耗，所剩下的能量成分会返回至信号源端。因此，在传送电缆线上，除了有从信号源传送至负栽的前进波以外，还有从负载端返回至信号源的反射波存在。关於反射波的存在，可以使用图 3 的电路实验。照片 30 所示的为观察结果。照片(a)为终端负载 ZL=50Ω，也即是在阻抗匹配的情况下，所得到的波形。由於前进波的能量会在终端负载消耗掉，因此，不会产生反射波。照片(b)为将终端负载取开，成为开路状态下的情形，照片(c)为将终端短路成为非匹配状态下的情形。由於前进波的能量没有在终端负载消耗掉，因此，会有反射波产生。
