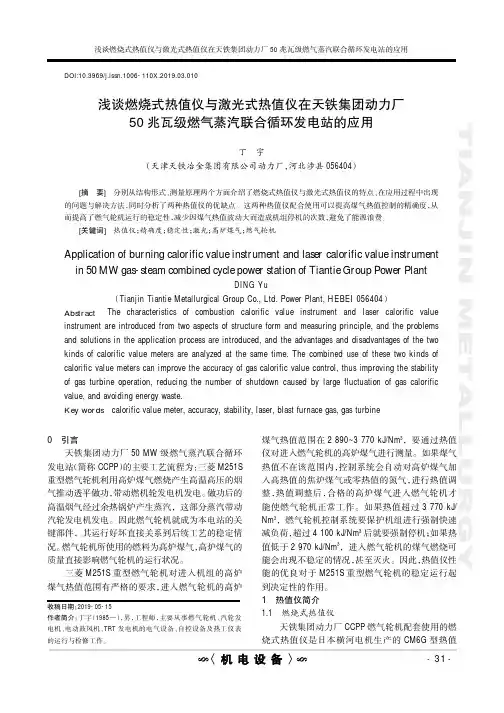

浅谈燃烧式热值仪与激光式热值仪在天铁集团动力厂50兆瓦级燃气蒸汽联合循环发电站的应用丁宇（天津天铁冶金集团有限公司动力厂，河北涉县056404）[摘要]分别从结构形式、测量原理两个方面介绍了燃烧式热值仪与激光式热值仪的特点、在应用过程中出现的问题与解决方法，同时分析了两种热值仪的优缺点。
这两种热值仪配合使用可以提高煤气热值控制的精确度，从而提高了燃气轮机运行的稳定性，减少因煤气热值波动大而造成机组停机的次数，避免了能源浪费。
[关键词]热值仪；精确度；稳定性；激光；高炉煤气；燃气轮机Application of burning calorific value instrument and laser calorific value instrument in50MW gas-steam combined cycle power station of Tiantie Group Power PlantDING Yu（Tianjin Tiantie Metallurgical Group Co.,Ltd.Power Plant,HEBEI056404）Abstract The characteristics of combustion calorific value instrument and laser calorific value instrument are introduced from two aspects of structure form and measuring principle,and the problems and solutions in the application process are introduced,and the advantages and disadvantages of the two kinds of calorific value meters are analyzed at the same time.The combined use of these two kinds of calorific value meters can improve the accuracy of gas calorific value control,thus improving the stability of gas turbine operation,reducing the number of shutdown caused by large fluctuation of gas calorific value,and avoiding energy waste.Key words calorific value meter,accuracy,stability,laser,blast furnace gas,gas turbineDOI:10.3969/j.issn.1006-110X.2019.03.0100引言天铁集团动力厂50MW级燃气蒸汽联合循环发电站（简称CCPP）的主要工艺流程为：三菱M251S 重型燃气轮机利用高炉煤气燃烧产生高温高压的烟气推动透平做功，带动燃机轮发电机发电。
激光气体分析仪LGA-4100,测量CO/CO2（主要测量O2），介质成份为干熄焦循环氮气，温度小于150度，厂家为聚光（杭州）科技有限公司。
直接签价格约在32万，走中间商价格约在37-40万气体成份，干熄焦循环氮气，循环氮气温度130-170度,氮气安装位置4100mm，测量CO:0-10%,CO2:0-20%，24VDC供电，输出信号4-20mA，带反吹装置及安装配件。
混合煤气热值仪(取消该设备)型号SMART2008(德国UNION)，配安装调试所用附件。
(1）混合煤气成份：CO2:17.7%; O2:0.6%; CO:23.1%; N2:56.8%; H2:1.8%; 重度：～1.36Kg/Nm3;(2)温度：15～50℃；压力：4～8kpa;混合煤气热值测量范围：3115.09kcal/ Nm3(3)其它技术要求：在线连续测量、现场显示热值、华白指数、比重三种技术参数；灭火、热值偏高或偏低、助燃空气不足状态下自动连锁切断煤气电磁阀保护功能；全智能维护软件包（任何故障可自诊断、显示且报警输出）；全智能自动操作软件包（一触即进入自动点火测量或自动标定状态）；安装简单，不用外加空气气源；中文汉字操作系统；输出：4-20mA DC;带LCD 显示；精度：0.8%；重复性：0.5%；CPU 响应时间3S；内置风机、比重单元、工业控制机及不少于1000件历史事件记录仪；配带热值仪机柜，带全套样气预处理系统，包括：取样单元，切换控制球阀、标定系统、水冼罐、电冷井、防凝装置、过滤器、转子流量计、切换阀、钢瓶压力调节阀等。
煤气热值仪为防爆型。
（4）配带双冗余燃气预处理装置1 套，型号UTS-PURY-NW/400W。
（5）配带8L 带减压阀的标气钢瓶，1 瓶。
（6）煤气热值仪的爆炸危险工作区域为二区。
二、LGA-4000激光气体分析仪(一)、简介1、概要LGA-4000激光气体分析仪能够在各种高温、高粉尘、高腐蚀等恶劣的环境下进行现场在线的气体浓度测量。
2、测量原理LGA-4000激光气体分析仪是基于半导体激光吸收光谱（DLAS）气体分析测量技术的革新，能有效解决传统的气体分析技术中存在的诸多问题。
半导体激光吸收光谱（DLAS）技术利用激光能量被气体分子“选频”吸收形成吸收光谱的原理来测量气体浓度。
由半导体激光器发射出特定波长的激光束（仅能被被测气体吸收），穿过被测气体时，激光强度的衰减与被测气体的浓度成一定的函数关系，因此，通过测量激光强度衰减信息就可以分析获得被测气体的浓度。
3、系统组成LGA-4000激光气体分析仪由激光发射、光电传感和分析模块等构成，如图 1.2所示。
由激光发射模块发出的激光束穿过被测烟道（或管道）,被安装在直径相对方向上的光电传感模块中的探测器接收，分析控制模块对获得的测量信号进行数据采集和分析，得到被测气体浓度。
在扫描激光波长时，由光电传感模块探测到的激光透过率将发生变化，且此变化仅仅是来自于激光器与光电传感模块之间光通道内被测气体分子对激光强度的衰减。
光强度的衰减与探测光程之间的被测气体含量成正比。
因此，通过测量激光强度衰减可以分析获得被测气体的浓度。
图4、●●●●5L激光发射光电传感控制模块及控制环境温度-30℃—60℃安装安装方式原位安装或旁路安装表1.1 LGA-4000激光气体分析仪规格和技术参数表种类测量下限测量范围种类测量下限测量范围O20.01%Vol. 0-1%V ol., 0-100%V ol. CO 40 ppm 0-8000ppm,0-100%V ol. CO220 ppm 0-2000ppm,0-100%V ol. H2O 0.03 ppm 0-3 ppm, 0-70%Vol.H2S 2 ppm 0-200 ppm, 0-30%V ol. HF 0.01 ppm 0-1 ppm, 0-10000 ppm HCL 0.01 ppm 0-7 ppm, 0-8000 ppm HCN 0.2 ppm 0-20 ppm，0-1%V ol. NH30.1 ppm 0-10 ppm, 0-1%V ol. CH410 ppm 0-200ppm, 0-10%V ol. C2H20.1 ppm 0-10 ppm, 0-70%V ol. C2H4 1.0 ppm 0-100ppm, 0-70%V ol.表1.2 LGA-4000激光气体分析仪常规气体测量种类及指标6、运行和维护LGA-4000系列气体分析系统内置了高性能微处理器，自动化程度非常高，操作简单易学。
