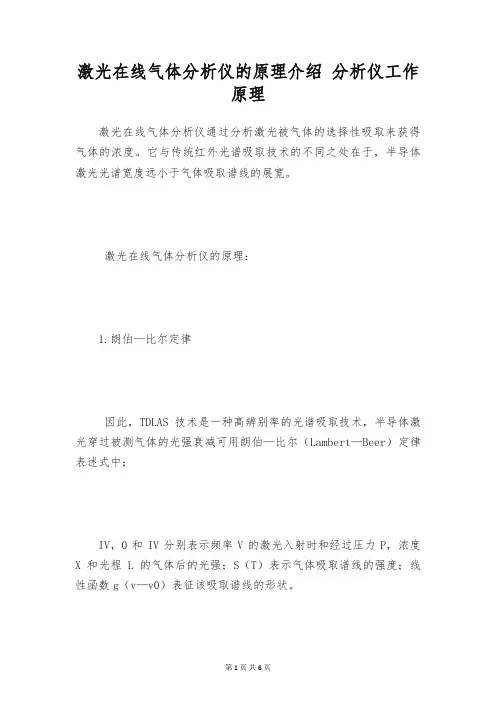

激光在线气体分析仪的原理介绍分析仪工作原理激光在线气体分析仪通过分析激光被气体的选择性吸取来获得气体的浓度。
它与传统红外光谱吸取技术的不同之处在于，半导体激光光谱宽度远小于气体吸取谱线的展宽。
激光在线气体分析仪的原理：1.朗伯—比尔定律因此，TDLAS技术是一种高辨别率的光谱吸取技术，半导体激光穿过被测气体的光强衰减可用朗伯—比尔（Lambert—Beer）定律表述式中；IV，0和IV分别表示频率V的激光入射时和经过压力P，浓度X和光程L的气体后的光强；S（T）表示气体吸取谱线的强度；线性函数g（v—v0）表征该吸取谱线的形状。
通常情况下气体的吸取较小，可用式（4—2）来貌似表达气体的吸取。
这些关系式表明气体浓度越高，对光的衰减也越大。
因此，可通过测量气体对激光的衰减来测量气体的浓度。
2.光谱线的线强气体分子的吸取总是和分子内部从低能态到高能态的能级跃迁相联系的。
线强S（T）反映了跃迁过程中受激吸取、受激辐射和自发辐射之间强度的净效果，是吸取光谱谱线较基本的属性，由能级间跃迁概率经及处于上下能级的分子数目决议。
分子在不同能级之间的分布受温度的影响，因此光谱线的线强也与温度相关。
假如知道参考线强S（T0），其他温度下的线强可以由下式求出式中，Q（T）为分子的配分函数；h为普朗克常数；c为光速；k 为波尔兹曼常数；En为下能级能量。
各种气体的吸取谱线的线强S（T0）可以查阅相关的光谱数据库。
多参数分析仪的性能特点是怎样的呢？多参数分析仪是应现场或野外作业等部门需求研制开发的新一代水质测定仪。
接受模块化设计，不同的功能由各种独特功能模块来完成。
这种设计预留了强大的扩展功能，在需要加强测试点或加添测试参数时；只需简单的添置新的探头或新的功能模块就可以了，不须购买整套系统（主机加探头）。
而且新添加的部件可地跟原有系统融合，省却了大量的重新安装和调试的成本。
多参数分析仪性能特点：1、参数个性化定制组合，可依据客户监测需求，快捷组合、选配、定制相应监测参数；2、通过快捷配置智能仪器平台软件和组合参数分析模块，实现智能化在线监测应用；3、各种测量参数接受创新的在线分析模块，可以在后台快捷的进行组合，而不需要仪表在面板上与触摸屏构成空间竞争；4、引流一体化系统集成、串联式流通装置，使用数量很少的水样完成多种实时数据分析；5、内置减压装置及恒流速技术，不受管线压力变化影响，保证流速恒定、分析数据稳定；6、多参数分析仪具有自动在线传感器和管线维护，极少需要人工维护，为参数测量营造良好的运行环境；将多而杂的现场问题集成化、简单化处理，除去了应用过程的不确定因素；7、多种可选的远程数据链路，可租赁、可建设的远程数据库，让客户运筹帷幄之中，掌控千里之外。
SSA-4000系列_孔径及比表面积分析仪说明书（全）目录安装………………………………………………………1 11.1仪器安装 (1)………………………………………………3 1.2软件安装2 启动 (4)2.1仪器启动 (4)2.2软件启动......................................................4 3 准备样品.........................................................5 4 样品分析 (6)4.1启动分析软件 (6)4.2设置分析参数 (7)4.3分析过程 (11)4.4结束分析......................................................12 5 分析报告 (14)5.1查看报告 (14)5.2报告数据解读................................................14 6 服务支持.........................................................16 7 注意事项.........................................................18 8 仪器示意图......................................................19 9 相对压力与孔径换算 (20)1 安装1.1仪器安装1.1.1安装气瓶的减压器将减压器的进气口端，插入到气瓶的出气口端，旋紧密封镙帽。
将黄铜圈接头的球形端插入减压器的出气口，并旋紧密封镙帽。
如图1-1:图1-11.1.2外气路管安装将外气路管的一端装入一Φ3六角密封镙帽，顺序套入一个Φ3金属垫圈，套入2个Φ3的O型密封圈，并把O型密封圈，调整到距气路管头约10mm的位置，最后将此端气路管，插入至减压器的出气口，并旋紧密封镙帽。
激光气体分析仪LGA-4100,测量CO/CO2（主要测量O2），介质成份为干熄焦循环氮气，温度小于150度，厂家为聚光（杭州）科技有限公司。
直接签价格约在32万，走中间商价格约在37-40万气体成份，干熄焦循环氮气，循环氮气温度130-170度,氮气安装位置4100mm，测量CO:0-10%,CO2:0-20%，24VDC供电，输出信号4-20mA，带反吹装置及安装配件。
混合煤气热值仪(取消该设备)型号SMART2008(德国UNION)，配安装调试所用附件。
(1）混合煤气成份：CO2:17.7%; O2:0.6%; CO:23.1%; N2:56.8%; H2:1.8%; 重度：～1.36Kg/Nm3;(2)温度：15～50℃；压力：4～8kpa;混合煤气热值测量范围：3115.09kcal/ Nm3(3)其它技术要求：在线连续测量、现场显示热值、华白指数、比重三种技术参数；灭火、热值偏高或偏低、助燃空气不足状态下自动连锁切断煤气电磁阀保护功能；全智能维护软件包（任何故障可自诊断、显示且报警输出）；全智能自动操作软件包（一触即进入自动点火测量或自动标定状态）；安装简单，不用外加空气气源；中文汉字操作系统；输出：4-20mA DC;带LCD 显示；精度：0.8%；重复性：0.5%；CPU 响应时间3S；内置风机、比重单元、工业控制机及不少于1000件历史事件记录仪；配带热值仪机柜，带全套样气预处理系统，包括：取样单元，切换控制球阀、标定系统、水冼罐、电冷井、防凝装置、过滤器、转子流量计、切换阀、钢瓶压力调节阀等。
煤气热值仪为防爆型。
（4）配带双冗余燃气预处理装置1 套，型号UTS-PURY-NW/400W。
（5）配带8L 带减压阀的标气钢瓶，1 瓶。
（6）煤气热值仪的爆炸危险工作区域为二区。

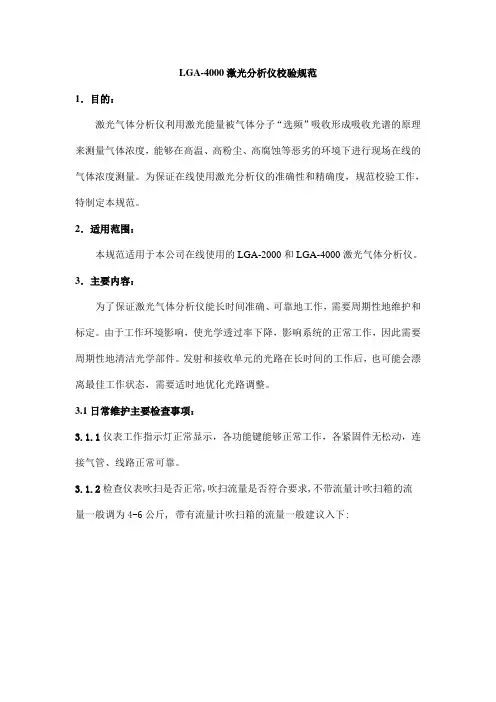

LGA-4000激光分析仪校验规范1．目的：激光气体分析仪利用激光能量被气体分子“选频”吸收形成吸收光谱的原理来测量气体浓度，能够在高温、高粉尘、高腐蚀等恶劣的环境下进行现场在线的气体浓度测量。
为保证在线使用激光分析仪的准确性和精确度，规范校验工作，特制定本规范。
2．适用范围：本规范适用于本公司在线使用的LGA-2000和LGA-4000激光气体分析仪。
3．主要内容：为了保证激光气体分析仪能长时间准确、可靠地工作，需要周期性地维护和标定。
由于工作环境影响，使光学透过率下降，影响系统的正常工作，因此需要周期性地清洁光学部件。
发射和接收单元的光路在长时间的工作后，也可能会漂离最佳工作状态，需要适时地优化光路调整。
3.1日常维护主要检查事项：3.1.1仪表工作指示灯正常显示，各功能键能够正常工作，各紧固件无松动，连接气管、线路正常可靠。
3.1.2检查仪表吹扫是否正常,吹扫流量是否符合要求,不带流量计吹扫箱的流量一般调为4-6公斤, 带有流量计吹扫箱的流量一般建议入下:3.1.3检查仪表的正压是否正常（正压压力应保持在500pa－900pa之间）。
压力指示条：用于指示正压压力数值，指示条共10格，代表0Pa-1000Pa 的差压范围，每格代表压力100Pa。
电源（Power）指示灯：红色LED指示灯，用于指示正压控制模块的电源情况。
红灯亮表示正压控制模块已经正常上电。
状态（State）指示灯：能显示红、绿、黄的LED三色指示灯，其中：a)指示灯不亮：发射和接收单元内部压力处于低压状态（小于300Pa），正压控制单元不接通LGA-4000发射和接收单元的供电电源；b)指示灯呈黄色：发射和接收单元内部压力已从低压状态进入正常工作状态（500Pa-1000Pa），正压控制单元正处于换气延时（15分钟）等待中。
此时，正压控制单元仍不接通发射和接收单元的供电电源；c)指示灯呈绿色：发射和接收单元内部压力已经达到正常工作状态，并完成换气，此时正压控制单元接通发射和接收单元的供电电源，系统处于正常工作状态。

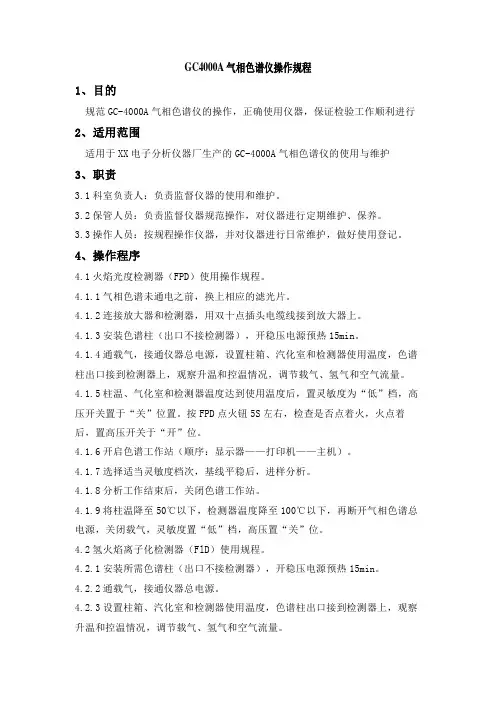

GC4000A气相色谱仪操作规程1、目的规范GC-4000A气相色谱仪的操作，正确使用仪器，保证检验工作顺利进行2、适用范围适用于XX电子分析仪器厂生产的GC-4000A气相色谱仪的使用与维护3、职责3.1科室负责人：负责监督仪器的使用和维护。
3.2保管人员：负责监督仪器规范操作，对仪器进行定期维护、保养。
3.3操作人员：按规程操作仪器，并对仪器进行日常维护，做好使用登记。
4、操作程序4.1火焰光度检测器（FPD）使用操作规程。
4.1.1气相色谱未通电之前，换上相应的滤光片。
4.1.2连接放大器和检测器，用双十点插头电缆线接到放大器上。
4.1.3安装色谱柱（出口不接检测器），开稳压电源预热15min。
4.1.4通载气，接通仪器总电源，设置柱箱、汽化室和检测器使用温度，色谱柱出口接到检测器上，观察升温和控温情况，调节载气、氢气和空气流量。
4.1.5柱温、气化室和检测器温度达到使用温度后，置灵敏度为“低”档，高压开关置于“关”位置。
按FPD点火钮5S左右，检查是否点着火，火点着后，置高压开关于“开”位。
4.1.6开启色谱工作站（顺序：显示器——打印机——主机）。
4.1.7选择适当灵敏度档次，基线平稳后，进样分析。
4.1.8分析工作结束后，关闭色谱工作站。
4.1.9将柱温降至50℃以下，检测器温度降至100℃以下，再断开气相色谱总电源，关闭载气，灵敏度置“低”档，高压置“关”位。
4.2氢火焰离子化检测器（FlD）使用规程。
4.2.1安装所需色谱柱（出口不接检测器），开稳压电源预热15min。
4.2.2通载气，接通仪器总电源。
4.2.3设置柱箱、汽化室和检测器使用温度，色谱柱出口接到检测器上，观察升温和控温情况，调节载气、氢气和空气流量。
4.2.4柱温、汽化室和检测器温度达到使用温度后，开启色谱工作站。
4.2.5调节衰减及调零多圈电位器，基线平稳后，进样分析。
4.2.6分析工作结束后，关闭色谱工作站。
4.2.7关闭脉冲。

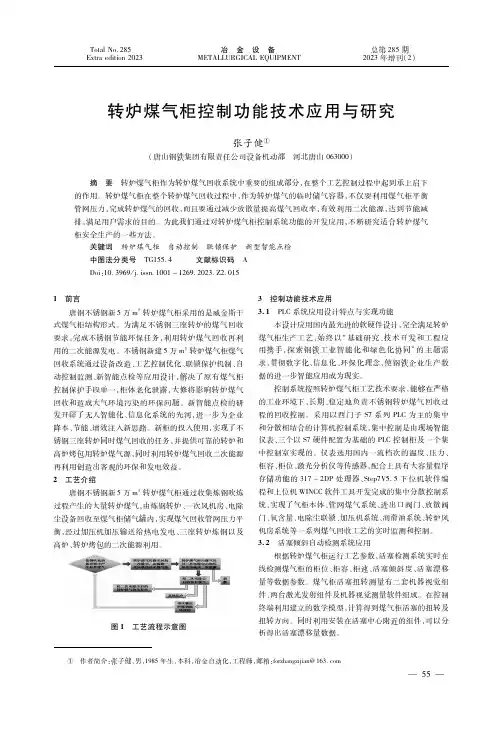

转炉煤气柜控制功能技术应用与研究张子健①（唐山钢铁集团有限责任公司设备机动部 河北唐山０６３０００）摘 要 转炉煤气柜作为转炉煤气回收系统中重要的组成部分，在整个工艺控制过程中起到承上启下的作用。
转炉煤气柜在整个转炉煤气回收过程中，作为转炉煤气的临时储气容器，不仅要利用煤气柜平衡管网压力，完成转炉煤气的回收，而且要通过减少放散量提高煤气回收率，有效利用二次能源，达到节能减排，满足用户需求的目的。
为此我们通过对转炉煤气柜控制系统功能的开发应用，不断研究适合转炉煤气柜安全生产的一些方法。
关键词 转炉煤气柜 自动控制 联锁保护 新型智能点检中图法分类号 ＴＧ１５５．４ 文献标识码 ＡＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ Ｚ２ ０１５１ 前言唐钢不锈钢新５万ｍ３转炉煤气柜采用的是威金斯干式煤气柜结构形式。
为满足不锈钢三座转炉的煤气回收要求，完成不锈钢节能环保任务，利用转炉煤气回收再利用的二次能源发电。
不锈钢新建５万ｍ３转炉煤气柜煤气回收系统通过设备改造、工艺控制优化、联锁保护机制、自动控制监测、新智能点检等应用设计，解决了原有煤气柜控制保护手段单一，柜体老化泄露，大修将影响转炉煤气回收和造成大气环境污染的环保问题。
新智能点检的研发开辟了无人智能化、信息化系统的先河，进一步为企业降本、节能、增效注入新思路。
新柜的投入使用，实现了不锈钢三座转炉同时煤气回收的任务，并提供可靠的转炉和高炉烤包用转炉煤气源，同时利用转炉煤气回收二次能源再利用创造出客观的环保和发电效益。
２ 工艺介绍唐钢不锈钢新５万ｍ３转炉煤气柜通过收集炼钢吹炼过程产生的大量转炉煤气，由炼钢转炉、一次风机房、电除尘设备回收至煤气柜储气罐内，实现煤气回收管网压力平衡，经过加压机加压输送给热电发电、三座转炉炼钢以及高炉、转炉烤包的二次能源利用。
图１ 工艺流程示意图３ 控制功能技术应用３．１ ＰＬＣ系统应用设计特点与实现功能本设计应用国内最先进的软硬件设计，完全满足转炉煤气柜生产工艺，始终以“基础研究、技术开发和工程应用携手，探索钢铁工业智能化和绿色化协同”的主题需求，贯彻数字化、信息化、环保化理念，使钢铁企业生产数据的进一步智能应用成为现实。
FOCUSED PHOTONICS INC阅读说明用户须知非常感谢您选择使用本公司的LGA-4100半导体激光在线气体分析产品（以下简称：LGA-4100激光气体分析仪）。
在使用本产品前，请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证LGA-4100激光气体分析仪的正常运行。
同时，相关信息可帮助用户正确使用该产品，并获得准确的分析结果，节省由咨询等服务产生的额外成本。
概况本手册所介绍的产品在离厂前均经过严格的检验，以确保产品具有一流品质。
同时为了保证其安全、优质的运行，获得正确的分析结果，用户必须严格按照制造商所述使用方法进行系统操作。
另外，恰当的运输、仓储和安装及合理的操作和维护都有助于系统的安全和正常运行。
本手册详细介绍了正确使用LGA-4100激光气体分析仪的所有信息。
它为受过专门培训或具有仪器操作控制相关知识（例如自动化技术）的技术人员提供了准确的使用参考。
了解本手册所涉及的安全信息和警告信息，以及如何从技术上对错误进行修正，是对所述产品顺利进行“零危险”安装、试运转和安全运行、维护的先决条件。
只有合格的、具有专业知识的操作人员才能正确理解本手册所提到的安全信息和警告信息，并将他们运用到实际操作当中去。
由于各种原因，该手册不可能对每一产品型号都进行细节性的描述，若用户需要进一步了解相关信息，或解决本手册涉及尚浅的问题，请与当地代理商联系并要求帮助解决。
注意和警示信息本手册介绍了LGA-4100激光气体分析仪的具体应用，以及如何启动、操作和维护，可以指导用户正确地安装和操作LGA-4100激光气体分析仪，并对LGA-4100激光气体分析仪进行预防性的维护工作，以保障该系统的连续可靠运行。
需特别指出的是，本手册中的注意和警示信息至关重要（在接下来的各个章节中被强调显示，并加有适当的图标），能有效地避免不恰当的操作。
本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。
2024年激光气体分析仪市场环境分析1. 引言激光气体分析仪（Laser Gas Analyzer）是一种利用激光技术和光谱分析原理对气体样品进行分析的仪器。
它广泛应用于工业生产、环境监测、能源领域等，以非接触、高精度、高灵敏度的特点备受关注。
本文将对激光气体分析仪市场环境进行分析，并提供相关市场数据和发展趋势。
2. 激光气体分析仪市场规模激光气体分析仪市场的规模和增长态势是评估市场环境的重要指标。
根据市场研究公司的数据，全球激光气体分析仪市场规模从2015年的X亿美元增长至2020年的Y亿美元，年复合增长率为Z%。
3. 市场驱动因素3.1 工业生产需求工业生产过程中需要对气体进行分析，以确保生产过程的安全和质量。
激光气体分析仪具有高精度和高灵敏度的特点，在工业生产领域有广泛的应用前景。
3.2 环境监测需求随着环境保护意识的增强，对空气质量和污染物排放的监测要求也越来越高。
激光气体分析仪可以快速、准确地测定大气中各种气体成分，满足环境监测的需求。
3.3 能源领域需求激光气体分析仪在石油、天然气等能源领域应用广泛。
它可以对能源的提取、加工和利用过程中的气体进行检测和分析，确保能源质量和安全。
4. 市场竞争态势激光气体分析仪市场存在着一定的竞争。
主要竞争对手包括公司A、公司B和公司C等。
这些公司在技术研发、产品质量和市场拓展方面具有一定的竞争优势。
5. 市场发展趋势5.1 技术创新激光气体分析仪市场的发展离不开技术创新的推动。
随着激光技术的不断进步，激光气体分析仪的精度和灵敏度会不断提高，推动市场的发展。
5.2 应用领域拓展激光气体分析仪不仅可以应用于工业生产和环境监测领域，还可以拓展到医疗、生命科学和食品安全等领域。
这些新的应用领域将为激光气体分析仪市场提供更多的机会。
5.3 区域市场增长亚太地区、欧洲和北美地区是激光气体分析仪市场的主要增长地区。
亚太地区的工业生产和环境监测需求不断增长，将成为市场的主要驱动力。
LGA-4100半导体激光气体分析仪日常维护1. 分析仪使用1) 开机不定期地检查现场电源是否与安装时一致。
调节减压阀调节旋钮，使吹扫气体减压阀压力表显示为0.4Mpa左右（一般为0.3Mpa以上即可）。
观察接收单元的正压压力指示条，微调正压气路上的针阀，使正压压力指示条保持5-7条亮。
系统在达到正压要求延时15分钟后上电，此时正压控制模块的电源指示灯变为绿色。
2) 参数设定确认测量光程，气体温度和压力输入正确。
发射单元接收单元吹扫单元系统安装图2. 常见故障及处理方法2.1分析仪没有4-20mA输出A、打开发射端盖，检查接插件是否正常；B、如果现场有震动，检查接口板及接线是否松动；C、 4-20mA设置是否准确。
2.2分析仪无法上电A、检查接收端的仪表电源有没有接好；B、正压气压力是否正常；C、供电电源功率（>20W）是否足够。
2.3分析仪透光率太低，出现59报警A、检查现场光路有没有堵塞；B、检查现场光路是否偏移；C、吹扫N2是否正常；D、把表装到标定管上，检查仪器是否正常。
2.4测量值不准A、检查仪表中设置的光程、温度、压力测量方式是否正确；B、仪表运行是否正常，是否有报警信息；C、参考值（手工分析等）是否正常；D、仪表在标定管上测量标气是否正常。
3. 注意事项1) 在拆下发射、接收单元前应关闭球阀。
2) 标定用标准气体请使用以氮为底的相应浓度的被测气体。
3) 在液晶屏上出现有错误或警告报警信息时，不能实施标定工作。
4) 激光气体分析仪停止工作时，请保持吹扫气流或关闭连接单元的维护切断阀门，否则测量环境中的粉尘等污染物会污染发射和接收单元中的光学元件。
5) 如仪器输出是联锁控制的，在标定前应先断开联锁，标定完成后再接回联锁。
6) 在标定前为了防止误操作，可以使用标定菜单中的备份功能；若在标定过程中出现意外情况可以使用标定菜单中的恢复功能。
7) 标准气体容器到标定管进气口之间应使用尽量短的连接管线。
炼钢厂气体分析仪校准规范文件编号：编制：审核：批准：受控状态：2013年11月1日发布2013年11月2日实施目录：1. 范围2. 引用文献3. 校准条件4. 校准项目和校准方法6. 校准结果7. 复校时间间隔附录1：校准记录1 范围本规范适用于炼钢厂厂、使用中及修理后的氧在线分析仪LGA-4500和一氧化碳在线分析仪LGA-4100的校准。
2 引用文献JJG 1001-1998 《通用计量术语及定义》各在线分析仪使用说明书使用本方法时，应注意使用上述引用文献的现行有效版本。
JJG1001-1998《通用计量术语及定义》给出的术语适用于本规范。
3 校准条件3.1环境条件：温度：（-20～＋50）℃湿度：＜85%3.2 电源电压：AC230V (＋10% －15% ) 电源频率：50Hz±2﹪3.3校准设备:标气4 校准项目和校准方法4.1 外观检查4.1.1 分析仪外观检查a) 分析仪应有铭牌，其上标明型号、名称，日期及出厂编号、制造厂名称等。
b) 分析仪应完好无损，紧固件不得有松动，测量气管路不得有泄漏，显示部分应清晰。
c) 分析仪是安装在分析柜内，柜内要干净无灰尘。
a) d ) 检查各接线端子无松动，标记清晰。
g) 标气管路及工艺管路是否漏气。
4.2 功能检查仪表的各种示值方式和功能键能正常工作。
4.3 校准前的准备将分析仪表电源开启预热30分钟。
4.4 标定严格按照生产厂家使用说明书进行标定。
氧在线分析仪LGA-4500校准规范1.所有LGA-4500分析仪在出厂前均经过准确标定，初次使用时无需标定。
但随着分析仪内部电子元器件老化，系统参数将会慢慢漂移，影响测量准确性，因此需要对分析仪进行周期性的标定。
2.分析仪标定的具体操作步骤如下所示。
步骤1：关闭采样阀，连接零气 步骤2：接通零气后，等待一段时间，直至分析仪测量的气体浓度稳定，此过程一般持续5min 。
然后执行操作面板上的调零功能，对分析仪进行调零。
SSA-4000系列孔隙及表面积分析仪1安装1.1安装吸附气瓶的减压器将减压器的进气口端，插入到气瓶的出气口端，旋紧密封螺帽。
将Φ3接头的球形端插入减压器的出气口，并旋紧螺帽。
1.1.2外气路管安装将外气路管的一端插入一Φ3压紧螺帽，插入一个Φ3金属垫圈，再嵌入2哥O形密封圈，并把O形密封圈放置到外气路管头约10mm的位置，最后将此端气路管插入到减压器的出气口，并旋紧压紧螺帽。
外气路管的另一端，需插入到仪器的进气口，安装方法如前所述。
1.1.3真空泵安装真空泵的气路接管，通常两端的金属密封压环已经锁紧，安装时，只需将管的一端接至真空泵的臭气口，另一端接至仪器的出气口，用手旋紧压紧螺帽后，再用扳手旋动1/4圈即可。
将真空泵的电源线，插入到仪器的4针电源输出接口，并旋紧接头上的压紧螺帽。
1.1.4仪器电源线及数据线的安装先将仪器电源线的孔端，插入到仪器的220V交流输出口，再把线的插头插入至220V交流电源。
将数据线的DB9接头端，连接至计算机的COM(RS232)接口，把数据线的另一头插入到仪器的8针扁平接口。
1.1.5样品管及Po管的安装先将分析口的压紧螺帽反向套入样品管，再把真空密封圈以椎形端向外的方向，套入样品管，注意，密封圈不要套入的太深，以样品管头探出5~8mm为宜，最后，将样品管插入分析口，并旋紧压紧螺帽，Po管的安装与样品管的安装相同。
1.2软件安装1.2.1软件安装将“Pioneer3000”安装光盘放入光驱，如果计算机允许自动运行功能，屏幕会弹出安装窗口。
否则，双击“我的电脑、光盘、Pioneer3000Setup.exe”。
2启动2.1仪器启动2.1.1开启气源先将气瓶顶端的总阀门以逆时针方向旋转1~2圈，此时，减压器上的前级压力表，将指示出气体压力，然后，以顺时针方向旋转减压器上的输出压力指示阀，是输出压力表上的指针指向0.3~0.5MPa的范围。
2.1.2开启仪器电源按下仪器前面板的电源开关（查看本说明书后部的仪器示意图），通电后，电源开关将亮起红色指示灯。
二、LGA-4000激光气体分析仪(一)、简介1、概要LGA-4000激光气体分析仪能够在各种高温、高粉尘、高腐蚀等恶劣的环境下进行现场在线的气体浓度测量。
2、测量原理LGA-4000激光气体分析仪是基于半导体激光吸收光谱（DLAS）气体分析测量技术的革新，能有效解决传统的气体分析技术中存在的诸多问题。
半导体激光吸收光谱（DLAS）技术利用激光能量被气体分子“选频”吸收形成吸收光谱的原理来测量气体浓度。
由半导体激光器发射出特定波长的激光束（仅能被被测气体吸收），穿过被测气体时，激光强度的衰减与被测气体的浓度成一定的函数关系，因此，通过测量激光强度衰减信息就可以分析获得被测气体的浓度。
3、系统组成LGA-4000激光气体分析仪由激光发射、光电传感和分析模块等构成，如图 1.2所示。
由激光发射模块发出的激光束穿过被测烟道（或管道）,被安装在直径相对方向上的光电传感模块中的探测器接收，分析控制模块对获得的测量信号进行数据采集和分析，得到被测气体浓度。
在扫描激光波长时，由光电传感模块探测到的激光透过率将发生变化，且此变化仅仅是来自于激光器与光电传感模块之间光通道内被测气体分子对激光强度的衰减。
光强度的衰减与探测光程之间的被测气体含量成正比。
因此，通过测量激光强度衰减可以分析获得被测气体的浓度。
图4、●●●●5L激光发射光电传感控制模块及控制环境温度-30℃—60℃安装安装方式原位安装或旁路安装表1.1 LGA-4000激光气体分析仪规格和技术参数表种类测量下限测量范围种类测量下限测量范围O20.01%Vol. 0-1%V ol., 0-100%V ol. CO 40 ppm 0-8000ppm,0-100%V ol. CO220 ppm 0-2000ppm,0-100%V ol. H2O 0.03 ppm 0-3 ppm, 0-70%Vol.H2S 2 ppm 0-200 ppm, 0-30%V ol. HF 0.01 ppm 0-1 ppm, 0-10000 ppm HCL 0.01 ppm 0-7 ppm, 0-8000 ppm HCN 0.2 ppm 0-20 ppm，0-1%V ol. NH30.1 ppm 0-10 ppm, 0-1%V ol. CH410 ppm 0-200ppm, 0-10%V ol. C2H20.1 ppm 0-10 ppm, 0-70%V ol. C2H4 1.0 ppm 0-100ppm, 0-70%V ol.表1.2 LGA-4000激光气体分析仪常规气体测量种类及指标6、运行和维护LGA-4000系列气体分析系统内置了高性能微处理器，自动化程度非常高，操作简单易学。
由于避免了易磨损的运动部件和其他需经常更换的部件，日常预防性维护主要局限于周期性地目测检查和清洁光学视窗，系统通常也无须在这些预防性维护后进行重新调整。
（二）、系统介绍1、、基本组成图2.1. LGA-4000激光气体分析仪示意图LGA-4000激光气体分析仪采用了集成化、模块化的设计方式，系统主要功能模块是由发射单元和接收单元构成（见图 2.1）。
发射单元驱动半导体激光器，将探测激光发射，并穿过被测环境，由接收单元进行光电转换，将传感信号送回发射单元，由发射单元的中央处理模块对光谱数据进行分析，获得测量结果。
基于半导体激光吸收光谱（DLAS）技术的LGA-4000激光气体分析仪具有无须采样预处理系统，恶劣环境适应力强等诸多优势，可实现响应速度快、精度高的原位（In-Situ）测量。
当LGA-4000激光气体分析仪采用原位安装形式时，发射单元和接收单元通过连接单元直接安装在过程管道上，系统的相关尺寸如图2.2所示。
单位: mm2、发射单元图2.3 LGA-4000发射单元实物图LGA-4000激光气体分析仪的发射单元由人机界面、激光器驱动模块、中央处理模块、半导体激光器和精密光学元件等器件组成，主要实现半导体激光发射、光谱数据处理和人机交互等功能，其外形见图2.3。
发射单元通过连接锁箍与连接单元（或标定单元）连接，连接单元仪表由吹扫接口、光路调整机构、维护切断阀门和安装法兰等组成。
在对发射单元进行清洁或其他维护时，维护切断阀门可起到隔绝过程管道和操作环境，防止危险气体泄漏的作用。
3接收单元图2.4 LGA-4000接收单元实物图LGA-4000激光气体分析仪的接收单元由光电传感器、信号处理模块、电源模块和精密光学元件等部分组成，其外形见图2.4。
接收单元的主要功能是接收传感信号，并将光谱吸收信号传输至发射单元进行处理。
与发射单元相同，接收单元也是通过连接锁箍与连接单元（或标定单元）连接，连接单元仪表由吹扫接口、光路调整机构，维护切断阀门和安装法兰等组成。
4正压控制模块由于LGA-4000激光气体分析仪大量应用在一些存在爆炸可能的危险场合，需要对气体分析仪本身进行专门的防爆设计，以达到危险性环境的应用要求。
因此，LGA-4000激光气体分析仪有专门的防爆设计，其发射和接收单元采用正压防爆设计（防爆等级：Expxmd IICT52.5）激光每格代表压力100Pa 。
电源（Power ）指示灯：红色LED 指示灯，用于指示正压控制模块的电源情况。
红灯亮表示正压控制模块已经正常上电。
状态（State ）指示灯：能显示红、绿、黄的LED 三色指示灯，其中：·指示灯不亮：发射和接收单元内部压力处于低压状态（小于300Pa ），正压控制单元不接通LGA-4000发射和接收单元的供电电源；·指示灯呈黄色：发射和接收单元内部压力已从低压状态进入正常工作状态（500Pa-1000Pa），正压控制单元正处于换气延时（15分钟）等待中。
此时，正压控制单元仍不接通发射和接收单元的供电电源；·指示灯呈绿色：发射和接收单元内部压力已经达到正常工作状态，并完成换气，此时正压控制单元接通发射和接收单元的供电电源，系统处于正常工作状态。
·指示灯呈红色：发射和接收单元压力处于警告工作状态，此时压力可能可能处于欠压(300Pa-500Pa)或者过压(>1000Pa)状态，此时正压控制单元仍会接通发射和接收单元的供电5吹图2.6 LGA-4000吹扫单元接口定义和尺寸图（三）、现场安装LGA-4000激光气体分析仪的现场安装工作主要包括焊接法兰的焊接、发射单元和接收单元的安装、吹扫装置的安装、光路的初步调节、电气连接和光路的优化调节等。
本章介绍上述环节的正确操作。
LGA-4000激光气体分析仪采用原位安装方式，具体的安装图请参见图3.1。
发射单元接收单元检修平台。
（2）焊接法兰的焊接LGA-4000激光气体分析仪的发射和接收单元分别安装在被测管道（烟道）上的两个焊接法兰上。
发射和接收单元分别设计有光路调整机构，允许上述两法兰的同轴度有一定的偏差，但应符合图3.2所示要求, 即保证两法兰轴心线之间的角度不大于4o的误差。
两焊接法兰一般应焊接在被测管道（烟道）上直径相对的水平位置。
图3.2 两焊接法兰同轴度允许误差示意图2安装、调节发射和接收单元在焊接完毕上述焊接法兰后，就可以开始安装与调节LGA-4000激光气体分析仪的发射单元和接收单元。
本节介绍的工作包括：安装仪器法兰、安装发射和接收端、调节两仪器法兰的同轴性。
在安装发射和接收单元过程中，要注意对激光束的防护。
否则发射单元中会射出不可见激光束，损害安装人员的眼睛（见说明书1.7节）。
（1）安装仪器法兰仪器法兰安装详见图3.3，即用四对M16的螺栓、螺母固定在焊接法兰上，安装需注意以下几点：●注意仪器法兰上的单向阀安装孔朝下；●两片法兰间需加装O形圈。
螺栓必须上弹垫和平垫；●因螺栓与螺母间存在空隙，在紧固螺丝前需尽量使仪器法兰抬和焊接法兰保持同轴,然后依次按对角顺序逐步紧定四对M16螺栓；●紧定后，两法兰面之间的保留约为3mm空隙，不可全部紧死，需留有光路调节的余量。
锁箍玻环仪器法兰0形圈焊接法兰图3.3 仪器法兰安装示意图（2）调节两仪器法兰的同轴性3）在光路调节工装一直打开情况下，固紧光路调节工装端仪器法兰上的4颗锁紧螺栓，同时注意另一端光靶上的光斑是否移动，如果移动，须依次重复1)、2)、3)步骤，直至光斑不移动；4）重复步骤4)固紧另一仪器法兰。
3 、安装发射、接收单元把发射单元的发射端装入仪器法兰（见图3.3），注意玻环的销钉方向，然后用锁箍固紧，并把紧定螺栓锁紧。
相同方法装上接收单元。
4、安装吹扫单元LGA-4000激光气体分析仪的吹扫单元可使用压缩空（氮）气为气源，安装时可使用M16螺栓固定在接收和发射单元之间的位置；并将气源总管接入进气口，使用8mm的铜管/不锈钢管把吹扫单元的出气口连接到发射、接收单元的仪器法兰上的单向阀接口上。
减压阀调节旋钮减压阀压力表气源总管进口图3.5 吹扫单元示意图在LGA-4000激光气体分析仪停止工作时，请保持吹扫气流或关闭连接单元的维护切断阀门，否则测量环境中的粉尘等污染物会污染发射和接收单元中的光学元件。
5电气连接LGA-4000激光气体分析仪的电源采用标准24V直流电压输入，产品还提供了丰富的输入输出信号接口：继电器输出，4-20mA浓度输出，4-20mA补偿信号（温度和压力）输入和RS485通讯接口。
上述这些接口信号在LGA-4000激光气体分析仪的发射单元的连接端座，图 3.6给出各类接口信号的具体电气连接定义。
用户可以根据需要选择连接信号。
面显示出上电自检信息。
7、光路优化在完成LGA-4000激光气体分析仪的安装、初调和通电之后，发射单元的LCD将显示开机、初始化和自检画面（图4.2）。
等待自检完成后,LCD液晶屏上将显示各种测量、状态信息，观察状态条中的透过率数据，如果透过率大于80%，则安装、调节完毕，可以开始正常使用。
否则需按下述步骤优化分析系统发射、接收单元的光路调节：（1）松开发射单元仪器法兰上的四颗紧定螺栓（见图3.3），调节四颗M16螺栓使LGA-4000发射单元LCD液晶屏上显示的透过率达到最大，然后锁紧四颗紧定螺栓；（2）松开接收单元仪器法兰上的四颗紧定螺栓，调节四颗M16螺栓使LGA-4000发射单元LCD液晶屏上显示的透过率达到最大，然后锁紧四颗紧定螺栓；四、软件操作在线测量【在线测量界面】是【主设置界面】菜单中的第一项，如下图4.11、4.12、4.13所示。
系统设计有测量光程，气体温度，气体压力，吹扫光程，吹扫温度，吹扫浓度和测量方式等七个可供选择的子选项。
用户可以通过“<”,“>”和“SET”键来选择要设置的参数。
按下“ESC”键将使系统返回到【主设置界面】。
图4.11 在线测量画面1图4.12 在线测量画面2图4.13 在线测量画面3【在线测量界面】画面中各个信息意义如下：●测量光程：设置被测气体光程长度；●气体温度：设置被测气体的温度；●气体压力：设置被测气体的压力；●吹扫光程：设置吹扫光程（图4.14中LF2+LF1+LB1+LB2+LB3）；●吹扫温度：设置吹扫气体的温度；●吹扫浓度：设置吹扫气体中含被测气体成分的浓度；●测量方式：设置气体的测量方式；●确认参数：确认已设置的参数并且确认系统进入测量状态。
