探讨10kV系统电缆线路过电压原因和对策文章综合分析了0kV系统电缆线路过电压原因，在分析原因基础上提出了合理且科学的控制措施。
不断提升电力系统运行安全管理水平，保障电力运行效益。
关键字：过电压；措施；10kV系统电缆线路一、10 kV系统电缆线路过电压产生的原因（一）铁磁谐振过电压当前，我国建立起的10kv系统一般都属于中性点、非有效接地特殊电力系统。
在10kv系统电缆线路中，电压互感器运行会对系统产生一定影响。
一般而言，电压互感器绕组中性点都是一次绕组直接接地，在电力系统运行过程中不会有铁磁谐振现象出现。
如果产生的谐振现象是在合理的范围内，也不会对电力系统运行造成危害。
但10kv系统电缆路线参数配置不一致，因此会出现铁磁谐振，而且是以高次谐波谐振为主，引起电压变大，继而使得系统短路，最终导致安全事故出现。
（二）弧光接地过电压当10kv系统电缆线路保持单相接地状态时，接地电流比较小，则电弧容易出现熄火现象，熄火之后将很难再燃烧起来。
而接地电流相对较大，电弧可以保持稳定燃烧状态，这个时候，10kv系统电缆路线在异常状态下，有可能会出现间歇性电弧问题。
众所周知，间歇性电弧是引起弧光接地电压一大重要因素。
而且，在运行过程中，问题出现范围会比较广，持续时间比较长。
当电压幅值处于常规状态的2.5倍到3.5倍时，10KV电力系统运行将存在安全隐患。
（三）雷电过电压由于10kv系统电缆路线整体耐雷水平比较差，相对的防雷措施也不够完善。
在雷雨季节，10kv电力系统运行受自身网络影响，遭到的雷击时的危害会更大。
当发生雷击时，系统会因遭受雷击出现过电压现象，而且过电压现象会非常明显，可能导致配电设备出现大规模损坏。
（四）内部过电压在10kv电力线路中，线路会由于自身运行出现过电压现象。
电能在系统内部传递或者转化过程中引发过电压，是非常普遍的现象。
主要有两个方面原因，操作过电压和工频过电压。
在这两个原因中，工频过电压主要是系统突然出现负荷而引起，操作过电压是由于人为操作失误或不规范导致，当系统内部的电压比较高时，将会导致故障出现。
---------------------------------------------------------------最新资料推荐------------------------------------------------------高电压技术课件教学PPT 作者吴广宁第5章习题（全套课件齐）第 5 章电气绝缘高电压试验 5-1 简述直流耐压试验与交流相比有哪些主要特点。
5-2 直流耐压试验电压值的选择方法是什么？ 5-3 高压实验室中被用来测量交流高电压的方法常用的有几种？ 5-4 简述高压试验变压器调压时的基本要求。
5-5 35kV 电力变压器，在大气条件为时做工频耐压试验，应选用球隙的球极直径为多大？球隙距离为多少？ 5-6 工频高压试验需要注意的问题？ 5-7 简述冲击电流发生器的基本原理。
5-8 冲击电压发生器的起动方式有哪几种？ 5-9 最常用的测量冲击电压的方法有哪几种？ 5-1 简述直流耐压试验与交流相比有哪些主要特点。
答：（1）直流下没有电容电流，要求电源容量很小，加上可么用串级的方法产生高压直流，所以试验设备可以做得比较轻巧，适合于现场预防性试验的要求。
特别对容量较大的试品，如果做交流耐压试验，需要较大容量的试验设备，在一般情况下不容易办到。
而做直流耐压试验时，只需供给绝缘泄漏电流（最高只达毫安级），试验设备可以做得体积小而且比较轻便，适合现场预防性试1 / 5验的要求。
（2）在试验时可以同时测量泄漏电流，由所得的电压一电流曲线能有效地显示绝缘内部的集中性缺陷或受潮，提供有关绝缘状态的补充信息。
（3）直流耐压试验比之交流耐压试验更能发现电机端部的绝缘缺陷。
其原因是直流下没有电容电流流经线棒绝缘，因而没有电容电流在半导体防晕层上造成的电压降，故端部绝缘上分到的电压较高，有利于发现该处绝缘缺陷。
（4）在直流高压下，局部放电较弱，不会加快有机绝缘材料的分解或老化变质，在某种程度上带有非破坏性试验的性质。

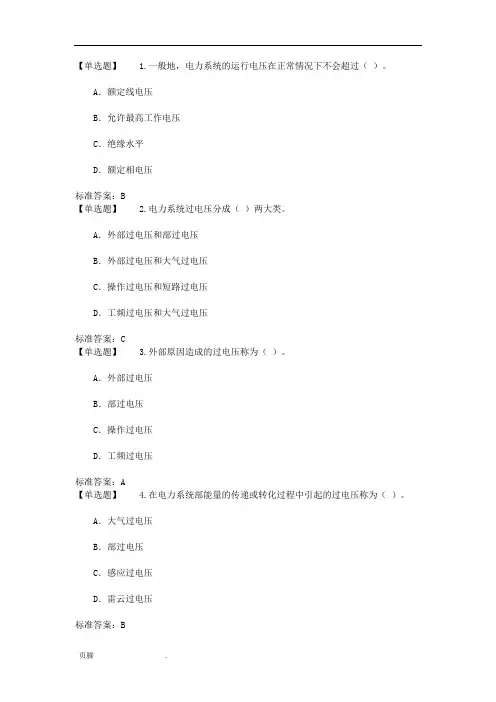

【单选题】 1.一般地，电力系统的运行电压在正常情况下不会超过（）。
A．额定线电压B．允许最高工作电压C．绝缘水平D．额定相电压标准答案：B【单选题】 2.电力系统过电压分成（）两大类。
A．外部过电压和部过电压B．外部过电压和大气过电压C．操作过电压和短路过电压D．工频过电压和大气过电压标准答案：C【单选题】 3.外部原因造成的过电压称为（）。
A．外部过电压B．部过电压C．操作过电压D．工频过电压标准答案：A【单选题】 4.在电力系统部能量的传递或转化过程中引起的过电压称为（）。
A．大气过电压B．部过电压C．感应过电压D．雷云过电压标准答案：B【单选题】 5.外部过电压，与气象条件有关，又称为（）。
A．气象过电压B．大气过电压C．污秽过电压D．条件过电压标准答案：B【单选题】 6.以下过电压中（）属于部过电压。
A．大气过电压B．感应雷过电压C．操作过电压D．雷电过电压标准答案：C【单选题】7.外部过电压通常指（）过电压。
A．操作B．感应C．雷电D．直接标准答案：C【单选题】8.部过电压是在电力系统部（）的传递或转化过程中引起的过电压。
A．电压B．频率C．波形D．能量标准答案：D【单选题】9.云中的水滴受强烈气流的摩擦产生电荷，而且小水滴带（）。
A．正电B．负电C．静电D．感应电标准答案：B【单选题】10.由于（），带电的云层在表面会感应出与云块异号的电荷。
A．静电感应B．电磁感应C．空间效应D．以上都不对标准答案：A【单选题】11.在两块异号电荷的雷云之间，当（）达到一定值时，便发生云层之间放电。
A．电流B．电压C．距离D．电场强度标准答案：B【单选题】12.雷电直接击中建筑物或其他物体，造成建筑物、电气设备及其他被击中的物体损坏，雷电的这种破坏形式称为（）。
A．直击雷B．感应雷C．雷电波侵入D．雷电的折射与反射标准答案：B【单选题】13.雷电直接击中建筑物或其他物体，对其放电，强大的雷电流通过这些物体入地，产生破坏性很大的（）。

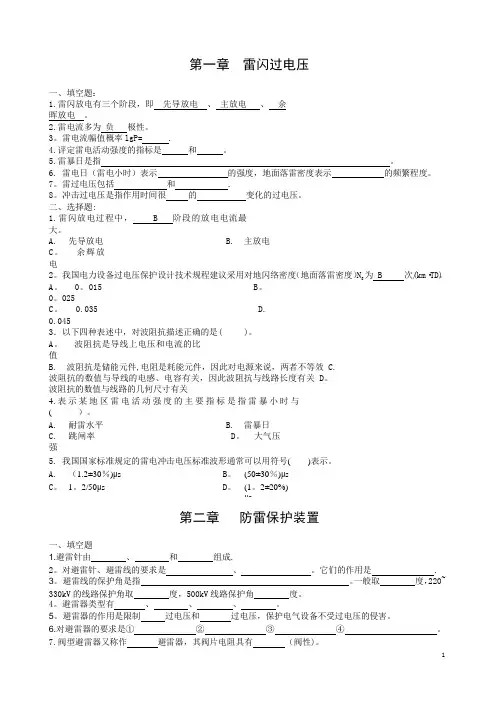

第一章雷闪过电压一、填空题：1.雷闪放电有三个阶段，即先导放电、主放电、余晖放电。
2.雷电流多为负极性。
3。
雷电流幅值概率lgP= .4.评定雷电活动强度的指标是和。
5.雷暴日是指。
6. 雷电日（雷电小时）表示的强度，地面落雷密度表示的频繁程度。
7。
雷过电压包括和.8。
冲击过电压是指作用时间很的变化的过电压。
二、选择题:1.雷闪放电过程中， B 阶段的放电电流最大。
A. 先导放电B. 主放电C。
余辉放电2。
我国电力设备过电压保护设计技术规程建议采用对地闪络密度（地面落雷密度）N g 为 B 次/(km·TD)。
A。
0。
015 B。
0。
025C。
0.035 D.0.0453．以下四种表述中，对波阻抗描述正确的是( )。
A。
波阻抗是导线上电压和电流的比值B. 波阻抗是储能元件,电阻是耗能元件，因此对电源来说，两者不等效C.波阻抗的数值与导线的电感、电容有关，因此波阻抗与线路长度有关 D。
波阻抗的数值与线路的几何尺寸有关4.表示某地区雷电活动强度的主要指标是指雷暴小时与( ）。
A. 耐雷水平B. 雷暴日C. 跳闸率 D。
大气压强5. 我国国家标准规定的雷电冲击电压标准波形通常可以用符号( )表示。
A.（1.2±30％)μs B。
(50±30％)μsC。
1。
2/50μs D。
(1。
2±20%)μs第二章防雷保护装置一、填空题1.避雷针由、和组成.2。
对避雷针、避雷线的要求是、。
它们的作用是. 3。
避雷线的保护角是指。
一般取度，220~ 330kV 的线路保护角取度，500kV 线路保护角度。
4。
避雷器类型有、、、。
5。
避雷器的作用是限制过电压和过电压，保护电气设备不受过电压的侵害。
6.对避雷器的要求是①②③④。
7.阀型避雷器又称作避雷器，其阀片电阻具有（阀性)。
8。
阀型避雷器阀片的作用是、、。
9。
ZnO 避雷器英文缩写为,它的优点有、、、。
10.接地装置可分为接地、接地、接地、接地。
第五章绝缘得高压试验一、选择题1)用铜球间隙测量高电压,需满足那些条件才能保证国家标准规定得测量不确定度？A 铜球距离与铜球直径之比不大于0、5B 结构与使用条件必须符合IEC得规定C 需进行气压与温度得校正D 应去除灰尘与纤维得影响2)交流峰值电压表得类型有:A电容电流整流测量电压峰值B整流得充电电压测量电压峰值C 有源数字式峰值电压表D 无源数字式峰值电压表3)关于以下对测量不确定度得要求,说法正确得就是:A 对交流电压得测量,有效值得总不确定度应在±3％范围内B 对直流电压得测量,一般要求测量系统测量试验电压算术平均值得测量总不确定度应不超过±4％C 测量直流电压得纹波幅值时,要求其总不确定度不超过±8％得纹波幅值D 测量直流电压得纹波幅值时,要求其总不确定度不超过±2％得直流电压平均值。
4)构成冲击电压发生器基本回路得元件有冲击电容C1,负荷电容C2,波头电阻R1与波尾电阻R2,为了获得一很快由零上升到峰值然后较慢下降得冲击电压,应使______。
A.C1＞＞C2、R1＞＞R2B.C1＞＞C2、R1＜＜R2C.C1＜＜C2、R1＞＞R2D.C1＜＜C2、R1＜＜R25)用球隙测量交直流电压时,关于串接保护电阻得说法,下面哪些就是对得？A 球隙必须串有很大阻值得保护电阻B 串接电阻越大越好C 一般规定串联得电阻不超过500ΩD 冲击放电时间很短,不需要保护球面。
6)电容分压器得低压臂得合理结构就是______。
A低压臂电容得内电感必须很小B 应该用同轴插头,插入低压臂得屏蔽箱C 电缆输入端应尽可能靠近电容C2得两极。
D abc环路线应该比较长7)标准规定得认可得冲击电压测量系统得要求就是:A 测量冲击全波峰值得总不确定度为±5％范围内B 当截断时间时,测量冲击截波得总不确定度在±5％范围内C当截断时间时,测量冲击电压截波得总不确定度在±4％范围内D测量冲击波形时间参数得总不确定度在±15％范围内8)光电测量系统有哪几种调制方式:A 幅度－光强度调制(AM－IM)B 调频－光强度调制(FM－IM)C 数字脉冲调制D 利用光电效应二、填空题9)交流高电压试验设备主要就是指______。
第一章总则第二章一般规定第三章过电压保护装置第四章架空电力线路的过电压保护第五章发电厂和变电所的过电压保护第六章旋转电机的过电压保护第七章架空配电网的过电压保护第八章微波通信站的过电压保护附录一有关外过电压计算的一些参数和方法附录二电晕对雷电波波形的影响附录三雷击有避雷线线路杆塔顶部时耐雷水平的拟定附录四绕击率的拟定附录五建弧率的拟定附录六有避雷线线路的雷击跳闸率的拟定附录七送电线路耐雷水平和跳闸率的计算附录八 35～330kV架空送电线路常用杆塔的耐雷水平和雷击跳闸率附录九大档距导线与避雷线间距离的拟定附录十非标准普通阀型避雷器的组合原则附录十一雷电波在电缆中的衰减附录十二阀型避雷器的电气特性附录十三全国年平均雷暴日数分布图附录十四名词解释打印刷新相应的新标准:DL/T 620-97电力设备过电压保护设计技术规程SDJ7—79中华人民共和国水利电力部关于颁发《电力设备过电压保护设计技术规程》SDJ7—79的告知（79）水电规字第4号《电力设备过电压保护设计技术规程》SDJ—76于一九七六年颁发试行后，对电力设备过电压保护设计工作起到了一定的指导和提高作用。
现根据近年来的建设经验和各单位的意见，对本规程的内容作了必要的修改和补充，并颁发执行。
在执行中如碰到问题，请告我部规划设计管理局。
一九七九年一月八日基本符号电流、电压和功率I——雷电流幅值；I c——接地电容电流；I1——雷击杆塔时的耐雷水平；I2——雷击导线或绕击导线时的耐雷水平；i——总雷电流瞬时值；i gt——通过杆塔的电流瞬时值；U e——额定电压；U xg——设备的最高运营相电压；U go——空气间隙的工频放电电压；U ne——内过电压间隙的工频放电电压或操作冲击波50％放电电压；U sh——绝缘子串工频湿闪电压或操作冲击波50％湿闪电压；U——进行波的幅值；U50％——绝缘子串的50％冲击放电电压；U g——感应过电压的最大值；u g——感应过电压的瞬时值；U j——杆塔上绝缘承受的过电压最大值；u j——杆塔上绝缘承受的过电压瞬时值；U td——杆塔顶部电位的最大值；u td——杆塔顶部电位的瞬时值；W——消弧线圈的容量。
第一章 电力系统绝缘配合1、解释电气设备的绝缘配合和绝缘水平的定义答：电气设备的绝缘配合是指综合考虑系统中可能出现的各种作用过电压、保护装置特性及设备的绝缘特性，最终确定电气设备的绝缘水平。
电气设备的绝缘水平是指电气设备能承受的各种试验电压值，如短时工频试验电压，长时工频试验电压，雷电冲击试验电压及各种操作冲击电压2、电力系统绝缘配合的原则是什么？答：电力系统绝缘配合的原则是根据电气设备在系统应该承受的各种电压，并考虑过电压的限压措施和设备的绝缘性能后，确定电气设备的绝缘水平。
3、输电线路绝缘子串中绝缘子片数是如何确定的？答：根据机械负荷确定绝缘子的型式后绝缘子片数的确定应满足：在工作电压下不发生雾闪；在操作电压下不发生湿闪；具有一定的雷电冲击耐受强度，保证一定的耐雷水平。
具体做法：按工作电压下所需的泄露距离初步确定绝缘子串的片数，然后按照操作过电压和耐雷水平进行验算和调整。
4、变电站内电气设备的绝缘水平是否应该与输电线路的绝缘水平相配合？为什么？答：输电线路绝缘与变电站中电气设备之间不存在绝缘水平相配合问题。
通常，线路绝缘水平远高于变电站内电气设备的绝缘水平，以保证线路的安全运行。
从输电线路传入变电站的过电压由变电站母线上的避雷器限制，而电气设备的绝缘水平是以避雷器的保护水平为基础确定的。
第二章 内部过电压1、有哪几种形式的工频过电压？答：主要有空载长线路的电感-电容效应引起的工频过电压，单相接地致使健全相电压升高引起的工频过电压以及发电机突然甩负荷引起的工频过电压等。
2、电源的等值电抗对空长线路的电容效应有什么影响？答：电源的等值电抗X S 可以加剧电容效应，相当于把线路拉长。
电源容量愈小，电源的等值电抗X S 愈大，空载线路末端电压升高也愈大。
3、线路末端加装并联电抗器对空长线路的电容效应有什么影响？答：在超高压电网中，常用并联电抗器限制工频过电压，并联电抗器接于线路末端，使末端电压下降。
第五章过电压保护题库（64题占6.14％）一、选择题（24题）1、在过电压作用过去后，阀型避雷器中（）。
【★★☆☆☆】A. 无电流流过B. 流过雷电流C. 流过工频续流正确答案:C2、雷云对电力架空线路的杆塔顶部放电时，线路绝缘子可能被击穿并对导线放电，因此而产生的过电压称为（）。
A. 直接雷击过电压B. 感应雷过电压C. 雷电反击过电压正确答案:A3、最适合用于保护绝缘要求较低的旋转电机的阀型避雷器是（）。
A. FCZ型B. FS型C. FCD型正确答案:C4、在雷云对地放电的过程中，（）阶段持续时间最长。
A. 先导放电B. 主放电C. 余辉放电正确答案:C5、雷电侵入波前行时，来到变压器（）处，会发生行波的全反射而产生过电压。
【★★☆☆☆】A. 线圈尾端中性点B. 线圈首端进线C. 线圈三角形接线引出线正确答案:A6、雷云对地放电过程中，第（）次主放电电流最大。
A. 1B. 2C. 3正确答案:A7、电路中电感、电容上储能相互转换时，可能引起振荡，从而产生（）。
A. 工频过电压B. 操作过电压C. 谐振过电压正确答案:C8、（）是架空线路最基本的防雷措施。
【★★☆☆☆】A．架设避雷线B．装设继电保护C．装设自动装置D．良好接地正确答案:A9、发生（）时，电压互感器铁心严重饱和，常造成电压互感器损坏。
A. 工频过电压B. 操作过电压C. 谐振过电压正确答案:C10、工频过电压的特点是（）。
A. 数值不很大，持续时间短B. 数值不很大，持续时间长C. 数值很大，持续时间短正确答案:B11、在雷云对地放电的过程中，（）阶段放电电流最大。
A. 先导放电B. 主放电C. 余辉放电正确答案:B12、FZ型避雷器残压与FS型避雷器相比，具有（）优点。
A. 残压低B. 体积小C. 结构简单正确答案:A13、开断（）时，如果开关设备的灭弧能力不够强，在开断时触头间有可能发生电弧重燃引起操作过电压。
A. 空载变压器B. 高压空载长线路C. 空载电容器正确答案:B14、（）不可以作为电气设备的内过电压保护。
第5章--工频过电压计算————————————————————————————————作者：————————————————————————————————日期：第5章工频过电压计算目录5.1 空载长线路的电容效应 (6)5.1.1 空载长线路的沿线电压分布 (6)5.1.2 并联电抗器的补偿作用 (8)5.2线路甩负荷引起的工频过电压 (11)5.3单相接地故障引起的工频过电压 (13)5.4自动电压调节器和调速器的影响 (16)5.5限制工频过电压的其他可能措施 (17)5.6工频过电压的EMTP仿真 (18)第5章工频过电压计算工频过电压是电力系统中的一种电磁暂态现象，属于电力系统内部过电压,是暂时过电压的一种。
电力系统内部过电压是指由于电力系统故障或开关操作而引起电网中电磁能量的转化，从而造成瞬时或持续时间较长的高于电网额定允许电压并对电气装置可能造成威胁的电压升高。
内部过电压分为暂时过电压和操作过电压两大类。
在暂态过渡过程结束以后出现持续时间大于0.1s(5个工频周波)至数秒甚至数小时的持续性过电压称为暂时过电压。
由于现代超、特高压电力系统的保护日趋完善，在超、特高压电网出现的暂时过电压持续时间很少超过数秒以上。
暂时过电压又分为工频过电压和谐振过电压。
电力系统在正常或故障运行时可能出现幅值超过最大工作相电压，频率为工频或者接近工频的电压升高,称为工频过电压。
工频过电压产生的原因包括空载长线路的电容效应、不对称接地故障引起的正常相电压升高、负荷突变等，工频过电压的大小与系统结构、容量、参数及运行方式有关。
一般而言，工频过电压的幅值不高，但持续时间较长，对220kV电压等级以下、线路不太长的系统的正常绝缘的电气设备是没有危险的。
但工频过电压在超（特）高压、远距离传输系统绝缘水平的确定却起着决定性的作用，因为：①工频过电压的大小直接影响操作过电压的幅值；②工频过电压是决定避雷器额定电压的重要依据，进而影响系统的过电压保护水平；③工频过电压可能危及设备及系统的安全运行。
我国超高压电力系统的工频过电压水平规定为：线路断路器的变电站侧不大于 1.3.p.u为电网最高运行相电压峰值）；线路断路器的线路侧不大于p.u（.1.4.p.u以p.u。
特高压工程工频过电压限值参考取值为：工频过电压限制在1.3.下，在个别情况下线路侧可短时(持续时间不大于0.3s)允许在1.4.p.u以下。
电力系统中由于出现串、并联谐振而产生的过电压称为谐振过电压。
电力系统中的电感，包括线性电感、非线性电感(如高压电抗器和变压器的励磁电抗)和周期性变化的电感，当系统发生故障或操作时，这些电感可能与其串联或并联的电容(如线路电容和串、并联补偿电容)产生谐振从而分别引发线性谐振、铁磁谐振和参数谐振。
目前，人们采取改变回路参数、破坏谐振条件、接入阻尼电阻等多项措施，使谐振过电压得到有效限制。
高压输电系统的电磁暂态和过电压的计算可用EMTP进行仿真计算研究。
5.1 空载长线路的电容效应 5.1.1 空载长线路的沿线电压分布对于长输电线路，当末端空载时，线路的入口阻抗为容性。
当计及电源内阻抗(感性)的影响时，电容效应不仅使线路末端电压高于首端，而且使线路首、末端电压高于电源电动势，这就是空载长线路的工频过电压产生的原因之一。
长度为l 的空载无损线路如图5-1所示，E 为电源电动势；1U 、2U 分别为线路首末端电压；S X 为电源感抗；00C/C L Z =为线路的波阻抗；00C L ωβ=为每公里线路的相位移系数，一般工频条件下，km /06.0︒=β。
线路首末端电压和电流关系为⎪⎭⎪⎬⎫+=+=)cos()sin(j )sin(j )cos(221221l I l Z U I l I Z l U U C C ββββ (5-1)图5-1 空载长线路示意图若线路末端开路，即02=I ，由式(5-1)可求得线路末端电压与首端电压关系 )cos(12l U U β = (5-2)定义空载线路末端对首端的电压传递系数为)cos(11212l U U K β== (5-3) 线路中某一点的电压为)cos()cos()cos(12x l x U x U U βββ == (5-4) 式中，x 为距线路末端的距离。
由式(5-4)可知，线路上的电压自首端1U 起逐渐上升，沿线按余弦曲线分布，线路末端电压2U 达到最大值，如图5-2所示。
图5-2空载长线路沿线电压分布若︒=90l β时，从线路首端看去，相当于发生串联谐振，∞→12K ,∞→2U ，此时线路长度即为工频的1／4波长，约1500km ，因此也称为1／4波长谐振。
同时，空载线路的电容电流在电源电抗上也会形成电压升，使得线路首端的电压高于电源电动势，这进一步增加了工频过电压。
考虑电源电抗后，根据式(5-1)，可得线路末端电压与电源电动势的关系为2S S 11)]sin()[cos(U l Z X l X I j U E Cββ-=+= (5-5) 定义线路末端的电压对电源电动势的传递系数EU K 202=，令C S 1Z tan X-=ϕ，代入式(5-5)，得)cos(cos )sin()cos(1S02ϕβϕββ+=-=l l Z X l K C(5-6)由式(5-6)可知，电源电抗S X 的影响通过角度ϕ表示出来，当︒=+90ϕβl 时，∞→02K ,∞→2U ，图5-3中曲线2画出了︒=21ϕ时02K 与线路长度的关系曲线（虚线），此时ϕβ-︒=90l ，线路长度为1150km 时发生谐振。
可见，电源电抗相当于增加了线路长度，使谐振点提前了。
曲线1对应于电源阻抗为零的情况。
从图5-3中看出，除了电容效应外，电源电抗也增加了工频过电压倍数。
图5-3 空载长线路末端电压升高与线路长度的关系5.1.2 并联电抗器的补偿作用为了限制电容效应引起的工频过电压，在超、特高压电网中，广泛采用并联电抗器来补偿线路的电容电流，以削弱其电容效应。
如图5-4所示，假设在线路末端并接电抗器P X ，将P22X I j U =代入式（5-1），并令PC1Z tan X -=θ，可求得线路首末端电压的传递系数为 )cos(cos 1212θβθ-==l U U K (5-7)图5-4 线路末端接有并联电抗器在线路末端并接电抗器，相当于缩短了线路长度，因而降低了电压传递系数。
此时由首端看进去的入端阻抗将增大，用式（5-1）同样可以求出线路末端开路时入端阻抗为)cot(jZ )tan(jZ )sin()cos()sin()cos(j )sin()cos()sin(j )cos(j Z C C C P CPC C P CP 11R θβϕβββββββββ--=+=-+=-+==l l l Z X l l l Z X Z l Z X l l Z l X I U (5-8) 式(5-8)中，P C 1Z tan X -=θ，CP 1Z tan X-=ϕ,且有︒=+90θϕ。
通常采用的欠补偿情况下，线路首端输入阻抗仍为容性，但数值增大，空载线路的电容电流减少，同样电源电抗的条件下，降低了线路首端的电压升高。
首端对电源的电压传递系数)cot(Z )cot(Z j Z Z CS C S R R 101θβθβ----=+==l X l X E U K (5-9) 由式(5-7)和式(5-9)可求得线路末端对电源的电压传递系数，通过化简可得)cos(cos cos 120102ϕθβϕθ+-==l K K K (5-10)其中，沿线电压最大值出现在θβ=x 处，线路最高电压为)cos(cos θϕθβϕ+-=l EU (5-11) 因此，并联电抗器的接入可以同时降低线路首端及末端的工频过电压。
但也要注意，高抗的补偿度不能太高，以免给正常运行时的无功补偿和电压控制造成困难。
在特高压电网建设初期，一般可以考虑将高抗补偿度控制在80％~90％，在电网比较强的地区或者比较短的特高压线路，补偿度可以适当降低。
[例题5-1]某500kV 线路，长度为400km ，电源电动势为E ，电源电抗Ω=100S X ，线路单位长度正序电感和电容分别为m H/km 9.00=L 、μF/km 0127.00=C ,求线路末端电压对电源电动势的比值。
若线路末端并接电抗器Ω=1034P X ，求线路末端电压对电源电动势的比值及沿线电压分布中的最高电压。
解：参数计算。
线路的波阻抗：Ω=⨯⨯==--7.2651001275.0109.0/6300C C L Z 波速：km/s 1095.21001275.0109.01/156300⨯=⨯⨯⨯==--C L v 相位系数km /061.01001275.0109.01801006300︒=⨯⨯⨯⨯︒⨯==--C L ωβ︒===--6.20265.7100tan Z tan 1C S 1X ϕ 1.当线路空载，末端不接电抗器，线路末端电压最高，线路末端电压对电源电动势的比值为32.1)6.20400061.0cos(6.20cos )cos(cos 02=︒+⨯︒=+=ϕβϕl K2.当线路空载，末端并接电抗器，︒===--4.141034265.7tan Z tan 1P C 1X θ 线路末端电压对电源电动势的比值为05.1)6.204.144.24cos(6.20cos 4.14cos )cos(cos cos 02=︒+︒-︒︒︒=+-=ϕθβϕθl K线路最高电压为E E l E 09.1)6.204.144.24cos(6.20cos )cos(cos =︒+︒-︒︒=+-ϕθβϕ5.2线路甩负荷引起的工频过电压输电线路输送重负荷运行时，由于某种原因，线路末端断路器突然跳闸甩掉负荷，也是造成工频电压升高的原因之一，通常称为甩负荷效应。
此时影响工频过电压有三个因素：①甩负荷前线路输送潮流，特别是向线路输送无功潮流的大小，它决定了电源电动势E的大小。
一般来讲，向线路输送无功越大，电源的电动势E也越高，工频过电压也相对较高。
②馈电电源的容量，它决定了电源的等值阻抗，电源容量越小，阻抗越大，可能出现的工频过电压越高。
③线路长度，线路愈长，线路充电的容性无功越大，工频过电压愈高。
此外还有发电机转速升高及自动电压调节器和调速器作用等因素，也会加剧工频过电压升高。
设输电线路长度为l ，相位系数为β，波阻抗为C Z ，甩负荷前受端复功率为Q P j +，电源电动势为E ，电源感抗为S X ；1U 、2U 分别为线路首末端电压；。
甩负荷前瞬间线路首端稳态电压为)]j )(tan(j 1)[cos()sin(j j )cos()sin(j )cos(**2*2C 22C 21Q P l l U l U Q P Z l U l I Z l U U -+=-+=+=ββββββ (5-12)式中，**Q P 、为以C22B Z U S =为基准的标幺值。
