凝汽器蒸汽喷射真空系统在600MW亚临界火电机组中的应用

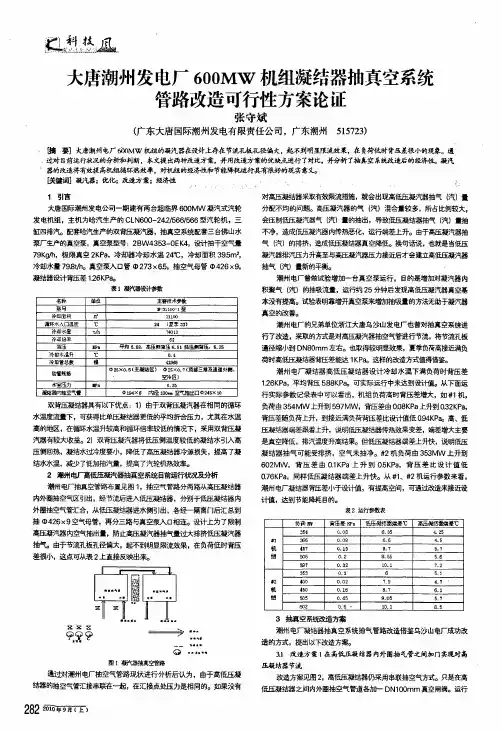

缒塑，整凰．大唐潮州发电厂600M W机组凝结器抽真空系统管路改造可行眭方案论证张守斌(广东大唐国际潮州发电有限责任公司，广东潮州515723)脯要】大唐潮州电厂600M W机组的凝汽器在设计E存在节满尔掘孔径偏大，起不到明显限流效果，在负荷低时背压差很小的现象。

通过对目前运行赦况的分析和判断，本文提出两种改造方案，并用改造方案的优钝点进行了对比．并分析了抽真空系统改造后的经涕‰凝汽器的改造将有效提高机钿垢环热效率，对杠廛且的经济陡和节能降糕运芹亍惧荫-彳艮坪的现实意义。

拱键词】凝汽器；优化；改造方案；经济性1引言大唐国际潮州发电公司一期建有两台超临界600M W凝汽=---t汽轮发电机组，主机为哈汽生产的C LN600—242／566／566型汽轮机，三缸四排汽。

配套哈汽生产的双背压凝汽器，抽真空系统配套三台佛山水泵厂生产的真空泵，真空泵型号：2B W4353—0EK4，设计抽干空气量79K g／h，极限真空2K Pa，冷却器冷却水温24℃，冷却面积39．5m2，冷却水量79．{3t／h。

真空泵入口管中273X65，抽空气母管①426x9，凝结器溺寸背压差126K Pao表1凝汽器设计参数名称置位主导技术参数型号I U3l100-1型冷壬口面积盯0l100循环水入口温度℃24(夏季03)冷却水量t／h740t a冷却悟率62背压X P4平均5．88，高压倒背压6．51慨压倒背压t5．25冷却水温升℃8．4冷却管总教根4堋中25×o．5‘主凝结区)中25)<0．7(顶罄三捧殛通道外舅、钛管规格‘空冷区)木室压力柚陋0．35麓结器内抽空气蕾垂194X6内径180脯空气抽出口中245×10双背压凝结器具有以下优点：1)由于双背压凝汽器在相同的循环水温度流量下，可获得比单压凝结器更低的平均折合压力，尤其在水温高的地区，在循环水温升较高和循环{菩率较低的情况下，采用双背压凝汽器有较大收益。
