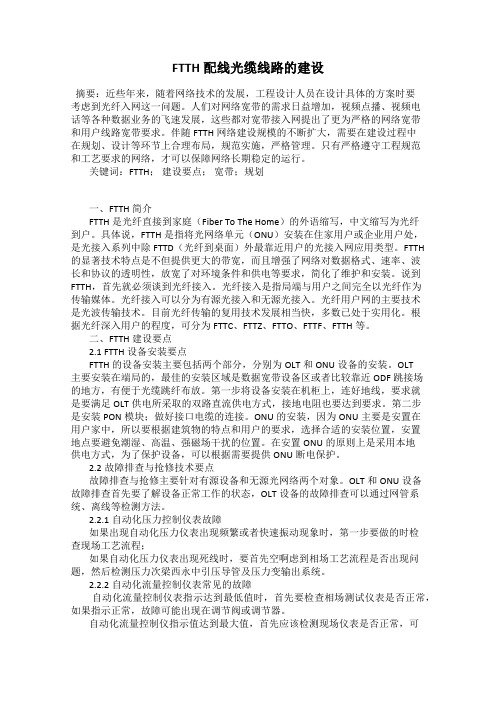

FTTH配线光缆线路的建设摘要：近些年来，随着网络技术的发展，工程设计人员在设计具体的方案时要考虑到光纤入网这一问题。
人们对网络宽带的需求日益增加，视频点播、视频电话等各种数据业务的飞速发展，这些都对宽带接入网提出了更为严格的网络宽带和用户线路宽带要求。
伴随FTTH网络建设规模的不断扩大，需要在建设过程中在规划、设计等环节上合理布局，规范实施，严格管理。
只有严格遵守工程规范和工艺要求的网络，才可以保障网络长期稳定的运行。
关键词：FTTH；建设要点；宽带；规划一、FTTH简介FTTH是光纤直接到家庭（Fiber To The Home）的外语缩写，中文缩写为光纤到户。
具体说，FTTH是指将光网络单元（ONU）安装在住家用户或企业用户处，是光接入系列中除FTTD（光纤到桌面）外最靠近用户的光接入网应用类型。
FTTH 的显著技术特点是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等要求，简化了维护和安装。
说到FTTH，首先就必须谈到光纤接入。
光纤接入是指局端与用户之间完全以光纤作为传输媒体。
光纤接入可以分为有源光接入和无源光接入。
光纤用户网的主要技术是光波传输技术。
目前光纤传输的复用技术发展相当快，多数已处于实用化。
根据光纤深入用户的程度，可分为FTTC、FTTZ、FTTO、FTTF、FTTH等。
二、FTTH建设要点2.1 FTTH设备安装要点FTTH的设备安装主要包括两个部分，分别为OLT和ONU设备的安装。
OLT主要安装在端局的，最佳的安装区域是数据宽带设备区或者比较靠近ODF跳接场的地方，有便于光缆跳纤布放。
第一步将设备安装在机柜上，连好地线，要求就是要满足OLT供电所采取的双路直流供电方式，接地电阻也要达到要求。
第二步是安装PON模块；做好接口电缆的连接。
ONU的安装，因为ONU主要是安置在用户家中，所以要根据建筑物的特点和用户的要求，选择合适的安装位置，安置地点要避免潮湿、高温、强磁场干扰的位置。

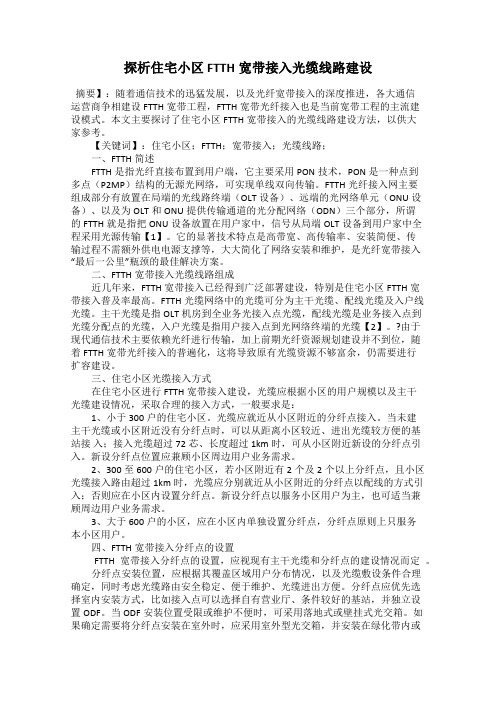

探析住宅小区 FTTH宽带接入光缆线路建设摘要】：随着通信技术的迅猛发展，以及光纤宽带接入的深度推进，各大通信运营商争相建设FTTH宽带工程，FTTH宽带光纤接入也是当前宽带工程的主流建设模式。
本文主要探讨了住宅小区FTTH宽带接入的光缆线路建设方法，以供大家参考。
【关键词】：住宅小区；FTTH；宽带接入；光缆线路；一、FTTH简述FTTH是指光纤直接布置到用户端，它主要采用PON技术，PON是一种点到多点（P2MP）结构的无源光网络，可实现单线双向传输。
FTTH光纤接入网主要组成部分有放置在局端的光线路终端（OLT设备）、远端的光网络单元（ONU设备）、以及为OLT和ONU提供传输通道的光分配网络（ODN）三个部分，所谓的FTTH就是指把ONU设备放置在用户家中，信号从局端OLT设备到用户家中全程采用光源传输【1】。
它的显著技术特点是高带宽、高传输率、安装简便、传输过程不需额外供电电源支撑等，大大简化了网络安装和维护，是光纤宽带接入“最后一公里”瓶颈的最佳解决方案。
二、FTTH宽带接入光缆线路组成近几年来，FTTH宽带接入已经得到广泛部署建设，特别是住宅小区FTTH宽带接入普及率最高。
FTTH光缆网络中的光缆可分为主干光缆、配线光缆及入户线光缆。
主干光缆是指OLT机房到全业务光接入点光缆，配线光缆是业务接入点到光缆分配点的光缆，入户光缆是指用户接入点到光网络终端的光缆【2】。
?由于现代通信技术主要依赖光纤进行传输，加上前期光纤资源规划建设并不到位，随着FTTH宽带光纤接入的普遍化，这将导致原有光缆资源不够富余，仍需要进行扩容建设。
三、住宅小区光缆接入方式在住宅小区进行FTTH宽带接入建设，光缆应根据小区的用户规模以及主干光缆建设情况，采取合理的接入方式，一般要求是：1、小于300户的住宅小区。
光缆应就近从小区附近的分纤点接入。
当未建主干光缆或小区附近没有分纤点时，可以从距离小区较近、进出光缆较方便的基站接入；接入光缆超过72芯、长度超过1km时，可从小区附近新设的分纤点引入。
ftth接入工程方案一、项目概述随着宽带需求的不断增长，光纤到户（FTTH）接入技术正逐渐成为主流的接入方式。
FTTH接入工程是指将光纤网络接入到用户家庭或企业，实现高速、高带宽、稳定的网络接入。
本文将就FTTH接入工程的方案设计、实施及运维等方面进行详细阐述。
二、网络规划1. 网络规划原则1）兼顾城市与农村：针对城市和农村两种不同的网络需求和规模，分别制定相应的规划方案。
2）满足未来需求：考虑未来网络需求的增长，合理规划网络带宽和设备容量。
3）优先满足重点区域：在规划中优先考虑重点区域，如商业区、政府机构、重要企业等地区。
2. 网络拓扑结构1）光缆线路规划：根据规划需求，设计并规划光缆线路的走向和分布，使光缆得以覆盖需要接入的区域。
2）光分纤箱规划：在光缆线路规划的基础上，设计并规划光分纤箱的布放位置，满足光纤网络的连接和分布需求。
3）OLT设备规划：根据线路规划和网络规模，确定OLT设备的布放位置和数量，保证整个网络的接入连接。
4）ONU设备规划：按照用户需求和网络规模，确定ONU设备的布放位置和数量，满足用户家庭或企业的接入需求。
三、工程实施1. 设备采购1）OLT设备：采购合适的OLT设备，满足光纤网络的接入需求，在性能、可靠性和成本方面进行全面考虑。
2）光缆线路：采购符合规格的光缆线路，保证光缆的传输质量和耐久性。
3）光分纤箱：采购符合规格的光分纤箱，满足光纤网络的连接和分布需求。
4）ONU设备：采购符合用户需求的ONU设备，保证用户家庭或企业的接入质量。
2. 工程施工1）光缆线路铺设：按照网络规划，对光缆线路进行铺设，保证线路的走向和布放质量。
2）光分纤箱安装：根据规划，对光分纤箱进行安装和布放，保证光纤的连接和分布质量。
3）设备安装和调试：对OLT设备和ONU设备进行安装和调试，保证设备的正常运行和接入质量。
4）网络调试和优化：对整个网络进行调试和优化，确保网络的稳定性和性能。
四、运维管理1. 网络监控1）光纤线路监测：对光缆线路进行监测，实时掌握光缆的状态和传输质量。
一、项目概述随着光纤到户技术的不断发展，FTTH的用户数不断的增加。
目前电信、联通、移动等通信运营商已统一设置为FTTH光纤入户，并已开始对全部网络进行升级，已逐步将光纤布线放到小区用户家里多媒体箱。
FTTH是今后网络发展的必然趋势，只有光纤才能达到100Mbps以上带宽到户，因此FTTH已成为必然的选择和发展方向。
二、项目设计内容为了应对光纤发展的紧迫形势，我们先已某新建小区为例，进行FTTH的设计和研究。
某小区现有9栋楼。
每栋高层1个单元，每栋楼18层高，每层有4户，每栋楼72户。
则小区住户为648户。
设计小区光纤宽带系统采用FTTH的方式。
每户一台ONU作为家庭接收设备，用这种形式实现光纤入户。
见小区平面示意图:三、项目设计方案3.1设计原则1.入户采用光纤到户，每户开通带宽约100M,公共服务点（医院、学校、宾馆、银行、商场）1000M。
2.光纤传输采用FTTH（光纤到户）方式。
3.能承载光纤宽带上网、固定电话、传真、音视频传输、高清电视、4K电视、互动点播、IPTV、公共信息、政务及资讯信息和其它数据综合业务。
4.ONU的接收光功率为-10dBm—--25dBm此项目采用一级分光，确保光功率在运营商控制范围之内。
3.2设计方案根据小区楼栋的分布情况，对小区9栋楼和公共服务点（学校、商场）进行网络设计，首先选择小区5号楼地下室内一间做为小区机房，在机房内安装机柜和100GPON设备。
每栋楼在十层、楼内弱电井内安装光交接箱，箱内放置12芯光缆。
进行光缆敷设、入户光缆采用室内管式布线光缆。
光缆接至家庭智能终端箱内。
箱内安装有ONU设备。
光纤网关猫连接家庭电脑，电话，机顶盒连接电视机通过室内已安装电缆和数据线连接至ONU设备，即可实现电视和数据信号的接收。
达到电脑、电话、无线wifi、无线监控、网络电视同步接收。
出图设计：3.3设计指标1、设备接收指标：ONU的接收光功率为-10dBm—-25dBm2、用户端指标每户带宽不小于100M，公共服务点不小于1000M。
FTTH网络规划与设计一、引言随着互联网的普及和信息时代的到来，越来越多的用户对网络带宽的需求不断增加。
传统的ADSL宽带已经无法满足用户对高速稳定网络的要求。
随着光纤技术的成熟和应用，光纤到户（FTTH）网络成为满足用户需求的最佳选择。
本文将探讨如何进行FTTH网络的规划与设计。
二、FTTH网络规划1.区域划分：根据地理、经济、人口分布等因素，将覆盖范围划分为不同的区域。
每个区域的规模应根据用户数量和带宽需求确定。
2.需求调研：在每个区域内进行用户需求调研，了解用户对宽带带宽、服务质量等方面的需求。
根据调研结果确定每个区域的主干光缆容量和接入光纤端口数量。
3.主干光缆规划：根据主干光缆容量需求，确定光缆的类型、规格和数量。
主干光缆应具备足够的容量和冗余设计，以保证网络的高可靠性和扩展能力。
4.节点规划：确定每个区域的光节点数量和位置。
光节点应尽量靠近用户集中区域，以减少光纤传输损耗。
节点的选择应考虑交通便利、供电条件和安全因素。
5.用户接入规划：根据用户调研结果和光节点位置，确定每个节点的用户接入光纤数量。
光纤的敷设路径应避免干扰和破坏现有的管线和设备。
三、FTTH网络设计1.光纤敷设方式：FTTH网络的光纤敷设方式包括架空敷设、管道敷设和直埋敷设。
根据地理环境和成本考虑，选择合适的敷设方式。
2.光纤接续技术：光纤接续技术包括机械接续和熔接。
机械接续适用于光纤敷设长度较短的情况，而熔接适用于光纤敷设长度较长的情况。
在设计时要考虑到后期的维护和扩展需求。
3.网络拓扑结构：FTTH网络的拓扑结构包括星型结构和树型结构。
星型结构适用于用户规模较大、带宽要求较高的情况，树型结构适用于用户规模较小、带宽要求较低的情况。
在设计时要考虑网络的可扩展性和容错能力。
4.光缆配线架：光缆配线架用于组织和管理光缆，方便维护和管理操作。
在设计时要根据节点的数量和光缆的容量需求选择适当的配线架。
5.光纤接入终端：光纤接入终端用于将光纤信号转换为电信号，供用户使用。
