定时器工作原理

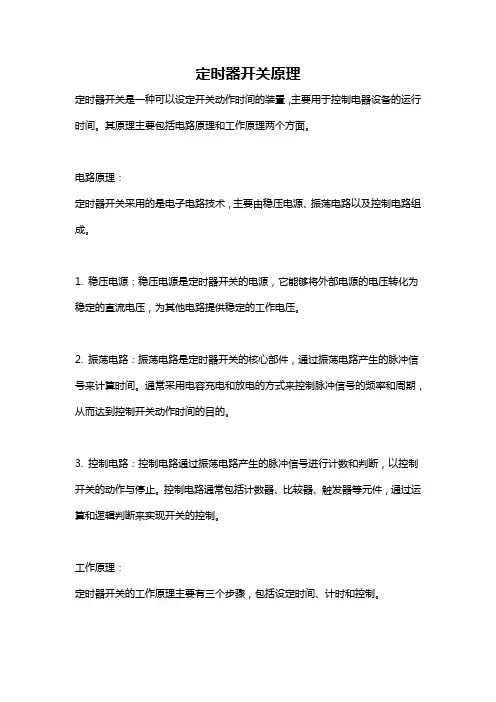

定时器开关原理定时器开关是一种可以设定开关动作时间的装置，主要用于控制电器设备的运行时间。

其原理主要包括电路原理和工作原理两个方面。

电路原理：定时器开关采用的是电子电路技术，主要由稳压电源、振荡电路以及控制电路组成。

1. 稳压电源：稳压电源是定时器开关的电源，它能够将外部电源的电压转化为稳定的直流电压，为其他电路提供稳定的工作电压。

2. 振荡电路：振荡电路是定时器开关的核心部件，通过振荡电路产生的脉冲信号来计算时间。

通常采用电容充电和放电的方式来控制脉冲信号的频率和周期，从而达到控制开关动作时间的目的。

3. 控制电路：控制电路通过振荡电路产生的脉冲信号进行计数和判断，以控制开关的动作与停止。

控制电路通常包括计数器、比较器、触发器等元件，通过运算和逻辑判断来实现开关的控制。

工作原理：定时器开关的工作原理主要有三个步骤，包括设定时间、计时和控制。

1. 设定时间：用户通过设定开关的时间装置来确定需要控制电器设备运行的时间。

在设定时间时，定时器开关通常有一个设定旋钮或按钮，用户可以通过旋转选择的方式来设定时间，也可以通过外部信号输入设定时间。

2. 计时：定时器开关根据设定的时间装置开始计时。

在计时过程中，振荡电路发出的脉冲信号通过计数器进行计数和累加，同时控制电路根据设定时间和计数结果进行比较和判断。

3. 控制：当计数结果与设定时间相等时，定时器开关产生一个触发脉冲信号，通过触发器将信号输出到开关的控制端口，使开关发生动作。

同时，定时器开关还可以根据设定时间的不同，选择在达到时间后保持开关常开或常闭状态。

总结：定时器开关通过振荡电路的计时和控制电路的判断来实现控制电器设备运行时间的功能。

它的工作原理是通过设定时间、计时和控制三个步骤来实现的。

同时，定时器开关的电路原理主要由稳压电源、振荡电路和控制电路组成。

定时器开关广泛应用于家庭、工业、农业等领域，为人们的生活和工作提供了便利。

定时器工作原理
定时器是一种电子设备，它能够按照预定时间间隔产生一个连续的信号。

在电子电路中，定时器的工作原理主要基于 RC 延
时电路和集成门电路。

下面将介绍定时器的工作原理。

首先，定时器中的 RC 延时电路起到了重要作用。

这种电路由
一个电阻（R）和一个电容（C）组成。

当电源接通后，电容
开始充电，充电速率取决于电阻和电容的数值。

电容充电到一定电压后，会触发一个比较器，然后由比较器输出一个与输入信号相反的输出信号。

这个信号通过一个反相器被放大，产生一个方波信号输出。

其次，集成门电路用于控制方波信号的输出频率。

集成门电路是由几个逻辑门组成的电路，而逻辑门是由晶体管和其他电子元件组成的基本逻辑电路。

在定时器中，集成门电路被连接在反相器的输出和输入之间。

当输入信号为高电平时，集成门电路输出一个低电平，使得输出方波信号为低电平状态；而当输入信号为低电平时，集成门电路输出一个高电平，使得输出方波信号为高电平状态。

该工作原理能够实现定时器的频率控制。

综上所述，定时器的工作原理可以概括为：根据 RC 延时电路
的充电速率产生一个方波信号，然后通过集成门电路控制方波信号的频率。

这样，定时器就能够按照预定的时间间隔产生连续的信号。

plc定时器的工作原理PLC定时器是工业自动化控制系统中常用的一种设备，它的工作原理是通过控制输入信号和运算逻辑来实现定时功能。

本文将从定时器的基本原理、工作方式和应用领域等方面进行详细介绍。

一、定时器的基本原理PLC定时器是一种基于时序控制的装置，它的主要功能是按照预设的时间参数进行计时，并在满足条件时输出控制信号。

定时器一般由计数器和比较器组成，其中计数器用于计时，比较器用于比较计数器的值与预设的时间参数。

定时器的计数器可以根据不同的需求选择不同的计时单位，常见的有毫秒、秒、分钟等。

比较器通常与计数器相连，当计数器的值与预设的时间参数相等时，比较器会输出一个信号，触发相应的操作。

二、定时器的工作方式PLC定时器可以分为两种工作方式：基于触发和基于间隔。

1. 基于触发的定时器基于触发的定时器是指在接收到触发信号后开始计时，当计时器的值达到预设的时间参数时，触发器会输出一个控制信号。

这种定时器常用于需要根据外部事件触发的应用场景，如按下按钮后延时启动某个设备。

2. 基于间隔的定时器基于间隔的定时器是指定时器按照设定的时间间隔进行计时，当计时器的值达到预设的时间参数时，触发器会输出一个控制信号。

这种定时器常用于需要定时执行某些任务的应用场景，如定时检测设备状态、定时采集数据等。

三、定时器的应用领域PLC定时器广泛应用于工业自动化控制系统中，其应用领域包括但不限于以下几个方面：1. 生产线控制在生产线控制中，定时器常用于控制机械设备的启停时间，以及产品在各个工位的停留时间。

通过合理设置定时器的参数，可以实现生产线的自动化控制，提高生产效率。

2. 温度控制在温度控制系统中，定时器常用于控制加热设备的工作时间。

通过定时器的计时功能，可以实现定时开启或关闭加热设备，从而控制温度在设定范围内波动，保持恒温效果。

3. 照明控制在照明控制系统中，定时器常用于控制灯光的开关时间。

通过定时器的计时功能，可以按照预设的时间参数自动开启或关闭灯光，实现节能环保的效果。

定时器的工作原理
定时器是一种用于计时和发送定时信号的电子设备或程序，其工作原理基于时钟信号和计数器。

工作原理如下：
1. 定时器通常由一个时钟信号作为输入。

时钟信号可以是外部时钟信号，也可以是定时器内部的时钟源。

2. 时钟信号进入计数器。

计数器是一个二进制计数器，根据时钟信号的频率进行递增。

3. 计数器的位数决定了定时器的计数范围。

例如，一个8位计数器可以计数的最大值是255。

4. 当计数器达到设定的计数值时，会触发一个定时事件。

这个事件通常是通过产生一个中断信号来实现。

5. 中断信号通常会引发一个中断处理程序，该处理程序可以执行预先定义好的操作，例如更新显示屏、发送数据等。

6. 定时器可以设置为周期性计时，即每当计数器达到设定值时，就会触发一个定时事件，并重新开始计数。

这种情况下，定时器会一直重复计数。

总结：定时器的工作原理是通过计数器和时钟信号来实现计时和定时触发事件。

计数器递增，当计数器达到设定的计数值时，触发定时事件。

定时器可以周期性地重复计数和触发事件。

定时器定时的工作原理
定时器的工作原理是通过一个稳定的时钟源来计时，并在到达设定的时间时触发相应的事件。

具体而言，定时器一般由一个时钟、计时器、比较器和触发电路组成。

1. 时钟：定时器的时钟源一般由晶体振荡器提供，它产生一个稳定的时钟信号，通常以固定的频率振荡。

2. 计时器：计时器会根据时钟信号的输入进行计数，并保存当前的计数值。

计时器可以是二进制计数器，它能够按照二进制数进行累加计数。

3. 比较器：比较器用于比较计时器的计数值与设定的时间值。

当计时器的计数值达到设定的时间值时，比较器会输出一个触发信号。

4. 触发电路：触发电路接收比较器的输出信号，并根据需要进行相应的处理。

触发电路可以触发一个中断信号，从而通知处理器执行中断服务程序，也可以触发一个外部事件，如闹钟的响铃。

总的来说，定时器的工作原理是通过计时器和比较器的配合，利用时钟信号进行计数和比较，从而在到达设定的时间时触发相应的事件。

定时器和计数器的工作原理-回复定时器和计数器都是常见的电子设备，用于测量时间和计数事件。

它们在多个领域得到广泛应用，包括计算机、通信、工业自动化等。

在本文中，我们将详细介绍定时器和计数器的工作原理，并逐步回答中括号内的问题。

一、定时器的工作原理：定时器是一种用于计量时间间隔的设备。

它通常由一个时钟源和一个计数器组成。

时钟源提供一个稳定的时钟信号，用于驱动计数器进行计数。

计数器通过不断累加时钟信号来测量时间间隔。

那么，定时器如何工作呢？我们可以从以下几个方面来解答：1. 时钟源选择：定时器的精度和稳定性与时钟源的选择有关。

常见的时钟源包括晶体振荡器、电压控制振荡器等。

时钟源的频率决定了定时器的计数速度和分辨率。

2. 计数器初始化：在开始计时之前，计数器需要进行初始化。

初始化可以将计数器的值设置为0，或者根据具体应用需求设置一个起始值。

3. 时钟信号计数：一旦计数器被初始化，它开始接受时钟信号，并不断累加。

每个时钟信号的到来，计数器的值就会增加1。

通过记录计数器的值，可以推算出已经经过的时间。

4. 计数器溢出：计数器是有限的，它的值通常是一个固定的位数。

当计数器的值超过它的最大值时，会发生溢出。

在溢出时，计数器会重新从0开始计数。

5. 测量时间间隔：通过记录开始和结束时计数器的值，我们可以计算出时间间隔。

例如，假设在计数器溢出前经过了n个时钟信号，每个时钟信号间隔t。

则总的时间间隔为n*t。

通过上述步骤，我们可以看到定时器是如何工作的，并能够测量出时间间隔。

接下来，我们将探讨计数器的工作原理。

二、计数器的工作原理：计数器是一种用于计数事件次数的设备。

它通过记录事件的发生次数来实现计数功能。

常见的应用包括频率测量、步进电机控制等。

下面是计数器的工作原理解释：1. 事件触发：计数器需要接收到一个事件信号来触发计数。

事件信号可以是外部信号，例如来自传感器的触发信号，或者是内部信号，例如时钟信号。

每当事件发生时，计数器的值就会增加1。

定时器和计数器是电子设备中常用的两种工作原理。

它们都是通过一定的逻辑电路或芯片来实现特定功能的，为各种应用提供了灵活且准确的计时和计数功能。

定时器的工作原理定时器的工作原理主要是基于计数器和比较器。

它通常由一个计数器和一个比较器组成。

计数器从零开始计数，当计数到设定的值时，比较器发出一个信号，触发相应的动作。

具体来说，定时器的输入信号是时钟信号，这个信号可以是系统的时钟信号，也可以是外部的输入信号。

当定时器接收到输入信号后，计数器开始计数。

当计数到设定的值时，比较器将输入信号与预设值进行比较，如果相等，则发出一个触发信号。

触发信号可以控制输出门的开启或关闭，从而控制输出信号的电平。

当定时器触发时，输出信号的电平会从低电平变为高电平，或者从高电平变为低电平。

这个输出信号可以用于控制其他电路或设备的工作。

计数器的工作原理计数器的工作原理主要是基于触发器的翻转和组合逻辑电路。

它通常由多个触发器和组合逻辑电路组成。

具体来说，计数器的输入信号是时钟信号，这个信号可以是系统的时钟信号，也可以是外部的输入信号。

当计数器接收到输入信号后，触发器开始翻转。

在每个时钟周期内，触发器都会翻转一次。

当触发器翻转到一定的次数后，组合逻辑电路会输出一个触发信号。

触发信号可以控制输出门的开启或关闭，从而控制输出信号的电平。

当计数器触发时，输出信号的电平会从低电平变为高电平，或者从高电平变为低电平。

这个输出信号可以用于控制其他电路或设备的工作。

在计数器中，每个触发器的状态都会被传递到下一个触发器，从而实现连续的计数。

计数器的计数值可以通过改变组合逻辑电路的连接方式来实现不同的功能和计数值。

总的来说，定时器和计数器的工作原理都是基于特定的逻辑电路或芯片来实现特定的计时和计数功能。

它们的应用范围广泛，可以用于各种电子设备中，如定时开关、定时报警器、计数器等。

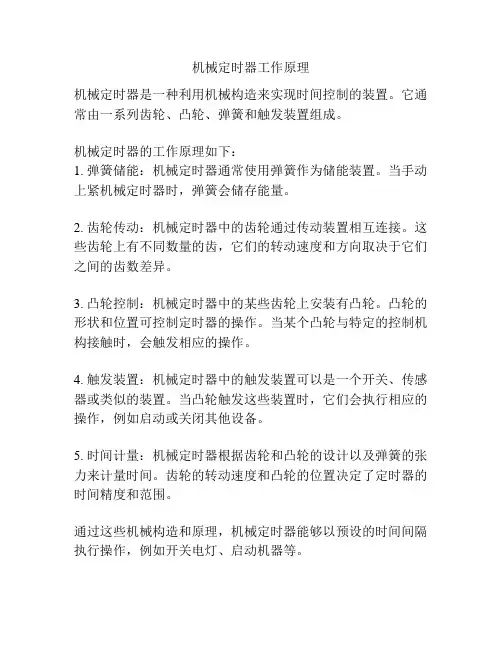

机械定时器工作原理
机械定时器是一种利用机械构造来实现时间控制的装置。

它通常由一系列齿轮、凸轮、弹簧和触发装置组成。

机械定时器的工作原理如下：
1. 弹簧储能：机械定时器通常使用弹簧作为储能装置。

当手动上紧机械定时器时，弹簧会储存能量。

2. 齿轮传动：机械定时器中的齿轮通过传动装置相互连接。

这些齿轮上有不同数量的齿，它们的转动速度和方向取决于它们之间的齿数差异。

3. 凸轮控制：机械定时器中的某些齿轮上安装有凸轮。

凸轮的形状和位置可控制定时器的操作。

当某个凸轮与特定的控制机构接触时，会触发相应的操作。

4. 触发装置：机械定时器中的触发装置可以是一个开关、传感器或类似的装置。

当凸轮触发这些装置时，它们会执行相应的操作，例如启动或关闭其他设备。

5. 时间计量：机械定时器根据齿轮和凸轮的设计以及弹簧的张力来计量时间。

齿轮的转动速度和凸轮的位置决定了定时器的时间精度和范围。

通过这些机械构造和原理，机械定时器能够以预设的时间间隔执行操作，例如开关电灯、启动机器等。

CPU定时器的工作原理
CPU定时器是一种用于测量和控制计算机系统性能的重要机制。

其工
作原理可以简单概括为以下几个步骤：
1.初始化：CPU定时器会在启动时被初始化。

它会被赋予一个初始计
数值，并开始计数。

2.计数：CPU定时器会以一定的频率（例如每秒1000次）递减计数
器的值。

当计数器的值减少到0时，就会触发一个定时器中断。

3.中断处理：当定时器中断发生时，CPU会停止当前的任务，保存当
前的上下文信息，然后跳转到中断处理程序中执行。

中断处理程序会执行
一些特定的操作，例如更新计数器的值、记录性能数据、调用其他程序等。

4.重复：CPU定时器会不断重复这个过程，直到计算机系统关闭，或
者定时器被停止。

需要注意的是，CPU定时器可以是硬件实现的，也可以是软件实现的。

硬件定时器通常具有更高的精度和可靠性，但也会占用更多的系统资源。

软件定时器则比较简单，可以在不同的操作系统平台上实现。

555定时器的工作原理及其应用概述:555定时器是一种高度通用的集成电路(IC)，广泛用于电子电路中产生精确的定时信号。

它是由电子公司Signetics(现在是NXP半导体的一部分)于1971年推出的，从此成为电子领域最受欢迎的集成电路之一。

由于其简单、低成本和易于使用，555定时器通常用作定时器、振荡器和脉冲发生器。

它能够产生精确的定时信号，这使得它适用于广泛的应用，包括定时电路、频率产生和波形整形。

身体:1. 555定时器工作原理:555定时器是基于一个不稳定的多谐振荡器的原理，这是一个电路，产生连续输出波形，没有任何外部触发。

该集成电路由两个比较器、一个触发器、一个放电晶体管以及决定时序特性的电阻和电容组成。

555定时器的定时功能是通过外部电容的充放电来实现的。

1.1充电阶段:在充电阶段，电压源连接到定时器的VCC引脚，外部电容(C)通过串联电阻(R)充电。

内部触发器设置为高状态，导致放电晶体管关断。

结果，电容器以指数方式充电，时间常数由R和C的值决定。

1.2放电阶段:一旦电容器上的电压达到某个阈值(约为电源电压的2/3)，内部触发器将复位到低状态。

这触发放电晶体管打开，将电容器连接到地。

然后电容器通过放电晶体管和外部电阻呈指数级放电。

2. 555定时器的应用:555定时器是一种令人难以置信的通用IC，可用于各种电子电路。

555定时器的一些常见应用是:2.1时序电路:555定时器的主要应用之一是在定时电路中，它可以用作单稳定或不稳定的多谐振荡器。

在单稳定模式下，555定时器响应外部触发器产生一个特定持续时间的单脉冲。

这在延时电路、脉宽调制和脱杂电路等应用中非常有用。

在稳定模式下，555定时器产生具有特定频率和占空比的连续方波。

这通常用于时钟生成、分频和音调生成等应用。

2.2 PWM产生:555定时器还可用于产生脉宽调制(PWM)信号，广泛用于电机速度控制、LED调光和音频放大器等应用。

通过将555定时器配置为稳定模式并改变定时元件(电阻和电容)，可以调整输出波形的占空比，从而控制传递给负载的平均功率。
