80c51单片机定时器计数器工作原理80C51单片机是一种常用的微控制器,其定时器/计数器(Timer/Counter)是实现定时和计数功能的重要组件。
以下简要介绍80C51单片机定时器/计数器的工作原理:1. 结构:定时器/计数器由一个16位的加法器构成,可以自动加0xFFFF(即65535)。
定时器/计数器的输入时钟可以来自系统时钟或外部时钟源。
2. 工作模式:定时模式:当定时器/计数器的输入时钟源驱动加法器不断计数时,可以在达到一定时间后产生中断或产生其他操作。
计数模式:当外部事件(如电平变化)发生时,定时器/计数器的输入引脚可以接收信号,使加法器产生一个增量,从而计数外部事件发生的次数。
3. 定时常数:在定时模式下,定时常数(即定时时间)由预分频器和定时器/计数器的初值共同决定。
例如,如果预分频器设置为1,定时器/计数器的初值为X,那么实际的定时时间 = (65535 - X) 预分频系数输入时钟周期。
在计数模式下,定时常数由外部事件发生的时间间隔决定。
4. 溢出和中断:当加法器达到65535(即0xFFFF)时,会产生溢出,并触发中断或其他操作。
中断处理程序可以用于执行特定的任务或重置定时器/计数器的值。
5. 控制寄存器:定时器/计数器的操作可以通过设置相关的控制寄存器来控制,如启动/停止定时器、设置预分频系数等。
6. 应用:定时器/计数器在许多应用中都很有用,如时间延迟、频率测量、事件计数等。
为了充分利用80C51单片机的定时器/计数器功能,通常需要根据实际应用需求配置和控制相应的寄存器,并编写适当的软件来处理定时器和计数器的操作。
单片机定时器实验原理一、概述单片机定时器是单片机的重要组成部分,它能够实现定时控制、时间间隔生成等功能。
通过单片机定时器实验,可以更好地了解单片机的内部结构和工作原理,为进一步开发单片机应用系统打下坚实的基础。
二、实验目的1. 掌握单片机定时器的结构和原理。
2. 学会使用单片机定时器进行时间间隔控制。
3. 了解单片机定时器的应用范围和限制。
三、实验原理1. 单片机定时器的结构单片机定时器通常由一个计数器和一个控制逻辑组成。
计数器负责记录脉冲数,控制逻辑负责控制计数器的计数和复位。
单片机定时器通常采用可编程计数脉冲,可以实现任意时间间隔的生成。
2. 单片机定时器的原理单片机定时器的工作原理是基于计数器的计数。
当单片机接收到一个启动信号时,计数器开始计数,当计数达到预设的时间间隔时,单片机输出相应的信号或执行相应的操作。
通过改变计数器的预设值,可以改变时间间隔的长短。
3. 单片机定时器的应用单片机定时器在许多领域都有应用,如智能家居、工业控制、通信设备等。
在智能家居中,可以通过单片机定时器控制家电设备的开启和关闭;在工业控制中,可以通过单片机定时器实现生产线的自动化控制;在通信设备中,可以通过单片机定时器实现时间戳的生成和数据传输的时间控制。
四、实验步骤1. 准备实验器材和软件环境,包括单片机、定时器芯片、编程器、开发板等。
2. 连接实验设备,并调试确保连接正常。
3. 编写实验程序,并上传到单片机中。
4. 观察并记录实验结果,分析误差原因。
5. 根据实验结果,调整程序参数,进行多次实验,直到达到满意的效果。
五、实验注意事项1. 实验过程中要保持设备连接的稳定性,避免意外断开。
2. 编程和调试过程中要确保程序正确,避免误操作导致设备损坏。
3. 注意观察实验现象,及时记录实验数据,分析实验结果。
4. 实验结束后,要清理实验现场,确保设备复位。
六、实验结果分析通过实验,我们能够得到较为准确的时间间隔控制结果。
plc定时器的工作原理PLC定时器是工业自动化控制系统中常用的一种设备,它的工作原理是通过控制输入信号和运算逻辑来实现定时功能。
本文将从定时器的基本原理、工作方式和应用领域等方面进行详细介绍。
一、定时器的基本原理PLC定时器是一种基于时序控制的装置,它的主要功能是按照预设的时间参数进行计时,并在满足条件时输出控制信号。
定时器一般由计数器和比较器组成,其中计数器用于计时,比较器用于比较计数器的值与预设的时间参数。
定时器的计数器可以根据不同的需求选择不同的计时单位,常见的有毫秒、秒、分钟等。
比较器通常与计数器相连,当计数器的值与预设的时间参数相等时,比较器会输出一个信号,触发相应的操作。
二、定时器的工作方式PLC定时器可以分为两种工作方式:基于触发和基于间隔。
1. 基于触发的定时器基于触发的定时器是指在接收到触发信号后开始计时,当计时器的值达到预设的时间参数时,触发器会输出一个控制信号。
这种定时器常用于需要根据外部事件触发的应用场景,如按下按钮后延时启动某个设备。
2. 基于间隔的定时器基于间隔的定时器是指定时器按照设定的时间间隔进行计时,当计时器的值达到预设的时间参数时,触发器会输出一个控制信号。
这种定时器常用于需要定时执行某些任务的应用场景,如定时检测设备状态、定时采集数据等。
三、定时器的应用领域PLC定时器广泛应用于工业自动化控制系统中,其应用领域包括但不限于以下几个方面:1. 生产线控制在生产线控制中,定时器常用于控制机械设备的启停时间,以及产品在各个工位的停留时间。
通过合理设置定时器的参数,可以实现生产线的自动化控制,提高生产效率。
2. 温度控制在温度控制系统中,定时器常用于控制加热设备的工作时间。
通过定时器的计时功能,可以实现定时开启或关闭加热设备,从而控制温度在设定范围内波动,保持恒温效果。
3. 照明控制在照明控制系统中,定时器常用于控制灯光的开关时间。
通过定时器的计时功能,可以按照预设的时间参数自动开启或关闭灯光,实现节能环保的效果。

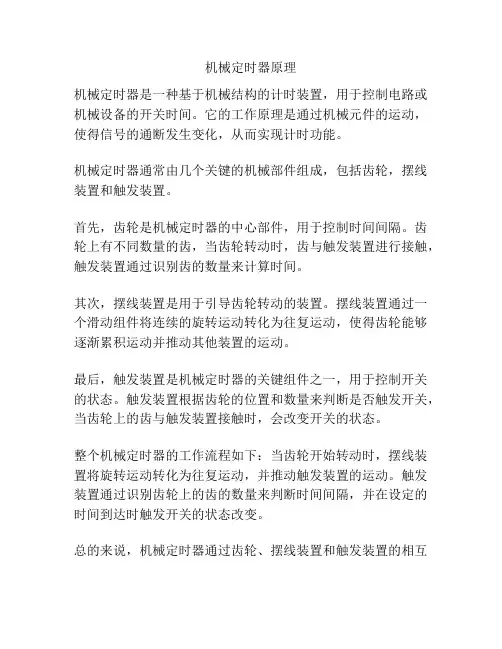

机械定时器原理
机械定时器是一种基于机械结构的计时装置,用于控制电路或机械设备的开关时间。
它的工作原理是通过机械元件的运动,使得信号的通断发生变化,从而实现计时功能。
机械定时器通常由几个关键的机械部件组成,包括齿轮,摆线装置和触发装置。
首先,齿轮是机械定时器的中心部件,用于控制时间间隔。
齿轮上有不同数量的齿,当齿轮转动时,齿与触发装置进行接触,触发装置通过识别齿的数量来计算时间。
其次,摆线装置是用于引导齿轮转动的装置。
摆线装置通过一个滑动组件将连续的旋转运动转化为往复运动,使得齿轮能够逐渐累积运动并推动其他装置的运动。
最后,触发装置是机械定时器的关键组件之一,用于控制开关的状态。
触发装置根据齿轮的位置和数量来判断是否触发开关,当齿轮上的齿与触发装置接触时,会改变开关的状态。
整个机械定时器的工作流程如下:当齿轮开始转动时,摆线装置将旋转运动转化为往复运动,并推动触发装置的运动。
触发装置通过识别齿轮上的齿的数量来判断时间间隔,并在设定的时间到达时触发开关的状态改变。
总的来说,机械定时器通过齿轮、摆线装置和触发装置的相互
协作来实现计时功能。
它简单可靠,常用于各种场合,如家用电器、照明设备、工业制造等。

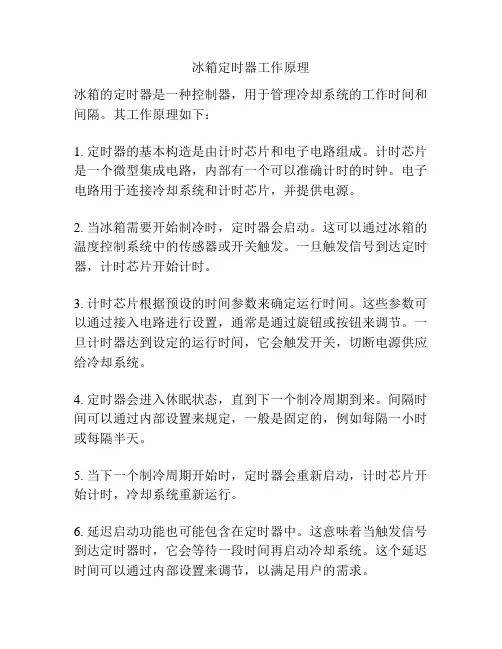

冰箱定时器工作原理
冰箱的定时器是一种控制器,用于管理冷却系统的工作时间和间隔。
其工作原理如下:
1. 定时器的基本构造是由计时芯片和电子电路组成。
计时芯片是一个微型集成电路,内部有一个可以准确计时的时钟。
电子电路用于连接冷却系统和计时芯片,并提供电源。
2. 当冰箱需要开始制冷时,定时器会启动。
这可以通过冰箱的温度控制系统中的传感器或开关触发。
一旦触发信号到达定时器,计时芯片开始计时。
3. 计时芯片根据预设的时间参数来确定运行时间。
这些参数可以通过接入电路进行设置,通常是通过旋钮或按钮来调节。
一旦计时器达到设定的运行时间,它会触发开关,切断电源供应给冷却系统。
4. 定时器会进入休眠状态,直到下一个制冷周期到来。
间隔时间可以通过内部设置来规定,一般是固定的,例如每隔一小时或每隔半天。
5. 当下一个制冷周期开始时,定时器会重新启动,计时芯片开始计时,冷却系统重新运行。
6. 延迟启动功能也可能包含在定时器中。
这意味着当触发信号到达定时器时,它会等待一段时间再启动冷却系统。
这个延迟时间可以通过内部设置来调节,以满足用户的需求。
总的来说,冰箱定时器通过计时芯片和电子电路的协作,控制制冷系统的工作时间和间隔,以达到节省能源和保持合适温度的目的。

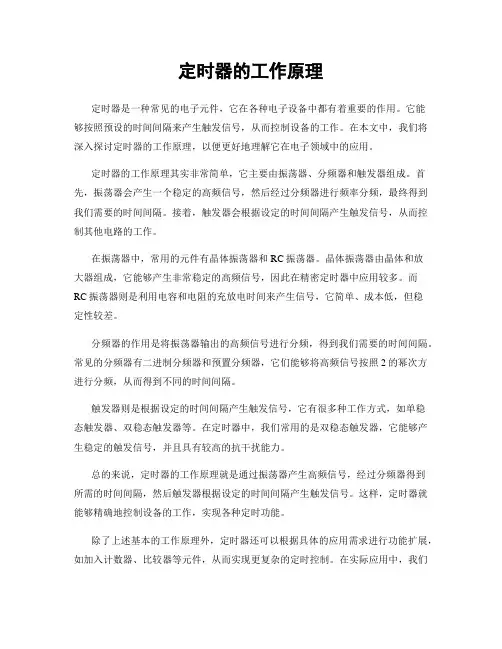

定时器的工作原理定时器是一种常见的电子元件,它在各种电子设备中都有着重要的作用。
它能够按照预设的时间间隔来产生触发信号,从而控制设备的工作。
在本文中,我们将深入探讨定时器的工作原理,以便更好地理解它在电子领域中的应用。
定时器的工作原理其实非常简单,它主要由振荡器、分频器和触发器组成。
首先,振荡器会产生一个稳定的高频信号,然后经过分频器进行频率分频,最终得到我们需要的时间间隔。
接着,触发器会根据设定的时间间隔产生触发信号,从而控制其他电路的工作。
在振荡器中,常用的元件有晶体振荡器和RC振荡器。
晶体振荡器由晶体和放大器组成,它能够产生非常稳定的高频信号,因此在精密定时器中应用较多。
而RC振荡器则是利用电容和电阻的充放电时间来产生信号,它简单、成本低,但稳定性较差。
分频器的作用是将振荡器输出的高频信号进行分频,得到我们需要的时间间隔。
常见的分频器有二进制分频器和预置分频器,它们能够将高频信号按照2的幂次方进行分频,从而得到不同的时间间隔。
触发器则是根据设定的时间间隔产生触发信号,它有很多种工作方式,如单稳态触发器、双稳态触发器等。
在定时器中,我们常用的是双稳态触发器,它能够产生稳定的触发信号,并且具有较高的抗干扰能力。
总的来说,定时器的工作原理就是通过振荡器产生高频信号,经过分频器得到所需的时间间隔,然后触发器根据设定的时间间隔产生触发信号。
这样,定时器就能够精确地控制设备的工作,实现各种定时功能。
除了上述基本的工作原理外,定时器还可以根据具体的应用需求进行功能扩展,如加入计数器、比较器等元件,从而实现更复杂的定时控制。
在实际应用中,我们可以根据具体的需求选择不同类型的定时器,如555定时器、计时器芯片等,以满足不同的定时要求。
总之,定时器作为一种常见的电子元件,在各种电子设备中都有着重要的作用。
通过深入理解定时器的工作原理,我们可以更好地应用它,实现精确的定时控制,从而提高设备的性能和稳定性。
希望本文能够帮助读者更好地理解定时器,为实际应用提供帮助。

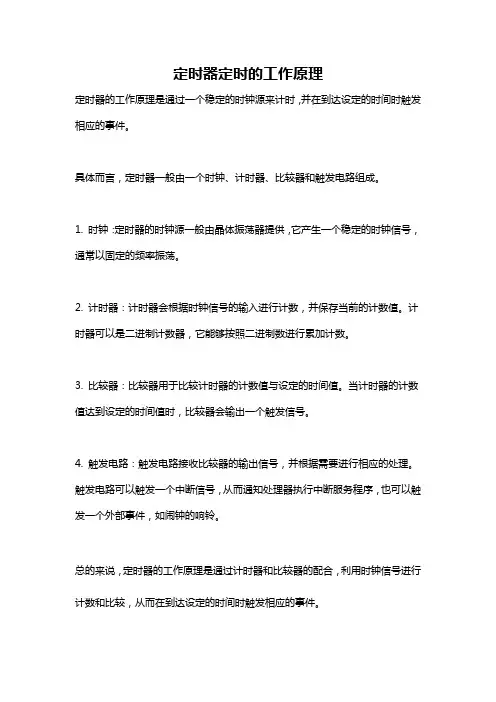

定时器定时的工作原理
定时器的工作原理是通过一个稳定的时钟源来计时,并在到达设定的时间时触发相应的事件。
具体而言,定时器一般由一个时钟、计时器、比较器和触发电路组成。
1. 时钟:定时器的时钟源一般由晶体振荡器提供,它产生一个稳定的时钟信号,通常以固定的频率振荡。
2. 计时器:计时器会根据时钟信号的输入进行计数,并保存当前的计数值。
计时器可以是二进制计数器,它能够按照二进制数进行累加计数。
3. 比较器:比较器用于比较计时器的计数值与设定的时间值。
当计时器的计数值达到设定的时间值时,比较器会输出一个触发信号。
4. 触发电路:触发电路接收比较器的输出信号,并根据需要进行相应的处理。
触发电路可以触发一个中断信号,从而通知处理器执行中断服务程序,也可以触发一个外部事件,如闹钟的响铃。
总的来说,定时器的工作原理是通过计时器和比较器的配合,利用时钟信号进行计数和比较,从而在到达设定的时间时触发相应的事件。
单片机定时器工作原理一、工作原理1.设置定时器的工作模式:单片机的定时器可以设置为一次性定时、周期性定时、计时器模式等。
根据具体的需求,选择合适的工作模式。
2.设置定时器的计数初值:通过设置计数初值,决定了定时器溢出(计数器从0开始重新计数)的时间,即定时时间的长短。
3.启动定时器:一旦定时器被启动,定时器开始计数,计数值不断增加,直到达到设定的计数初值。
4.检测定时器溢出:当定时器溢出时,即计数值等于计数初值时,定时器会发出中断请求或触发相应事件。
5.定时器中断处理:当定时器溢出时,单片机会执行相应的中断服务程序,完成对定时事件的处理。
在中断服务程序中,可以根据需要进行相应操作,如更新变量值、控制外设等。
6.重新设置计数初值:根据具体应用的需要,可以重新设置计数初值,以实现连续的定时功能。
二、基本结构1.时钟源选择器:用于选择定时器的时钟源,可以是外部时钟源或内部时钟源。
根据具体需求,选择合适的时钟源。
2.控制寄存器:用于设置定时器的工作模式、计数初值、溢出中断使能等。
通过不同的寄存器位设置,实现不同的功能。
3.计数器:用于进行定时的计数操作,根据时钟信号的输入,计数器的值不断增加。
当计数值等于计数初值时,定时器溢出,触发相应事件。
4.中断控制器:用于处理定时器溢出中断,根据设定的中断优先级和中断使能位,确定是否触发中断。
三、应用实例1.脉冲生成器:通过设定定时器的计数初值和使能定时器的时钟源,可以很方便地生成指定频率和占空比的脉冲信号。
2.定时测量:通过定时器的计数功能,可以实现精确的时间测量。
例如,可以测量一些事件的持续时间,或者测量两个事件之间的时间间隔。
3.延时控制:通过定时器的定时功能,可以实现延时控制。
例如,可以设定一个定时时间,当定时器溢出时,触发相应事件,控制外设的开关。
4.时钟显示:通过多个定时器的协同工作,可以实现时钟的显示功能。
例如,通过一个定时器定时1秒,另一个定时器定时1分钟,可以实现秒表和时钟功能。
机械定时器工作原理
机械定时器是一种利用机械构造来实现时间控制的装置。
它通常由一系列齿轮、凸轮、弹簧和触发装置组成。
机械定时器的工作原理如下:
1. 弹簧储能:机械定时器通常使用弹簧作为储能装置。
当手动上紧机械定时器时,弹簧会储存能量。
2. 齿轮传动:机械定时器中的齿轮通过传动装置相互连接。
这些齿轮上有不同数量的齿,它们的转动速度和方向取决于它们之间的齿数差异。
3. 凸轮控制:机械定时器中的某些齿轮上安装有凸轮。
凸轮的形状和位置可控制定时器的操作。
当某个凸轮与特定的控制机构接触时,会触发相应的操作。
4. 触发装置:机械定时器中的触发装置可以是一个开关、传感器或类似的装置。
当凸轮触发这些装置时,它们会执行相应的操作,例如启动或关闭其他设备。
5. 时间计量:机械定时器根据齿轮和凸轮的设计以及弹簧的张力来计量时间。
齿轮的转动速度和凸轮的位置决定了定时器的时间精度和范围。
通过这些机械构造和原理,机械定时器能够以预设的时间间隔执行操作,例如开关电灯、启动机器等。
引言概述:正文内容:1.定时器的基本原理和工作模式:1.1定时器的定义和分类;1.2定时器的内部结构和主要部件;1.3定时器的工作原理和工作模式。
2.定时器的输入和输出特性:2.1定时器的输入信号类型和特征;2.2定时器的输出信号类型和特征;2.3定时器的输入输出电平和电流要求。
3.定时器的应用范围和功能:3.1定时器在数字电路设计中的应用;3.2定时器在模拟电路设计中的应用;3.3定时器在控制系统中的应用。
4.定时器的性能评估和优化方法:4.1定时器的准确性和稳定性评估方法;4.2定时器的响应速度和精度评估方法;4.3定时器的功耗和效率评估方法;4.4定时器的优化方法和技巧。
5.定时器在现代电子技术中的发展趋势:5.1定时器的集成化发展;5.2定时器的多功能化发展;5.3定时器的低功耗和高效率发展;5.4定时器的微型化和高密度集成发展。
总结:通过对定时器实验的探究和分析,我们深入了解了定时器的基本原理、工作模式、输入输出特性、应用范围、性能评估方法以及发展趋势。
定时器作为一种常见的电子元器件,在数字电路设计、模拟电路设计以及控制系统中起着重要的作用。
随着现代电子技术的发展,定时器将逐渐向集成化、多功能化、低功耗和高效率的方向发展。
在今后的电子技术应用中,定时器将继续产生重要的影响和作用。
通过本文的详细阐述,读者能够全面了解定时器的工作原理、输入输出特性、应用范围、性能评估方法以及发展趋势。
这对于学习电子技术的相关专业人士、电子工程师以及电子设备制造商来说,具有重要的参考价值。
引言:定时器是一种常见的电子设备,用于测量和控制时间。
定时器在日常生活中有着广泛的应用,比如在厨房中用于计时烹饪过程,在实验室中用于管理实验时间,甚至在电子设备中用于实现各种功能。
本实验报告旨在介绍定时器的基本原理和应用,探讨不同类型的定时器的工作原理和使用方法,并分析定时器的优缺点及其在实际应用中的局限性。
概述:定时器是一种能够按照设定的时间来产生输出信号的设备。
单片机定时器近年来,随着科技的发展,单片机作为一种重要的电子元器件,在各个领域得到了广泛的应用。
其中,定时器作为单片机的重要功能之一,在各种电子设备中发挥着重要的作用。
本文将对单片机定时器进行介绍和探讨。
一、什么是定时器定时器是单片机中常见的一个重要功能模块,用于产生或计数精确的时间间隔。
通过定时器,我们可以实现各种实时控制和时间测量功能。
在单片机的内部结构中,定时器通常由一个或多个计数器、比较器和控制逻辑电路组成。
二、单片机定时器的工作原理单片机定时器的工作原理主要可以分为计数模式和比较模式两种。
1. 计数模式在计数模式下,定时器会根据系统时钟的信号来进行计数操作。
当计数器达到设定的值后,会产生一个中断信号,从而触发系统执行相应的操作。
计数模式可以通过设置定时器的计数值和时钟频率来实现不同的时间间隔。
2. 比较模式在比较模式下,定时器会将计数器的值与设定的比较器进行比较。
当计数器的值等于比较器的值时,会产生一个中断信号。
比较模式常用于周期性的定时任务,如PWM信号的生成等。
三、单片机定时器的应用领域单片机定时器广泛应用于各个领域,如工业控制、通信设备、汽车电子、家电等。
以下是定时器在几个常见应用领域的具体应用。
1. 工业控制在工业控制领域,单片机定时器常用于实现定时开关、定时测量以及触发控制等功能。
通过设置不同的定时器参数,可以实现对生产过程的精确控制。
2. 通信设备在通信设备中,单片机定时器被广泛应用于协议的处理和时序控制。
通过定时器的精确计时功能,可以实现数据传输的同步和时序的控制。
3. 汽车电子在汽车电子领域,单片机定时器主要用于发动机的点火控制和喷油控制。
通过定时器的精确计时功能,可以实现对发动机点火和喷油的精确控制,提高汽车的燃油利用率和性能。
4. 家电在家电领域,单片机定时器主要用于电器的定时开关和节能控制。
通过设置定时器的参数,可以实现电器的定时开关,从而提高家电的智能化程度和能源利用效率。
定时器的工作原理
定时器是一种用于定期产生特定时间间隔的信号的设备或模块,它可用于计时、计数、延时等各种应用场景。
定时器的工作原理主要由计时源、计数器和比较器组成。
首先,定时器需要一个计时源,它可以是时钟信号、晶体振荡器等。
计时源提供了一个固定的频率,用于驱动定时器的计数器。
计数器是定时器的核心部件,它根据计时源的频率来进行计数。
计算器通常是二进制计数器,可以计数到一个预设的值,然后重新开始计数。
计数器的位数决定了定时器可以测量的最大时间间隔。
比较器是用来比较计数器的值与预设值的大小。
当计数器的值与比较器的预设值相等时,比较器会触发一个事件,如产生一个定时中断信号。
这个定时中断信号可以用于触发其他的操作,例如执行特定的任务、改变系统状态等。
在定时器工作时,计数器会不断地累加计数源的脉冲数,当计数器的值达到预设值时,比较器会检测到这个条件,并触发相应的事件。
然后计数器会重新开始计数,周期性地生成定时信号。
定时器可以通过调整计时源的频率、修改计数器的位数和设置比较器的预设值来实现不同的定时周期。
通过合理的配置,定时器可以满足各种定时需求,例如定时触发任务、生成精确的
时间戳、实现周期性的数据采集等。
总结起来,定时器通过计时源、计数器和比较器的协同工作,可以实现周期性地产生固定时间间隔的信号。
这个信号可以用于触发其他操作,完成各种时间相关的任务。
定时器结构工作原理
定时器是一种计时设备,用于在预设的时间间隔内产生一个信号或执行一个操作。
它通常由一个计数器和一个触发器组成。
工作原理如下:
1. 计数器:定时器中的计数器用于计算时间。
它可以是一个递增的数字,以固定频率进行加法操作。
计数器的大小确定了定时器的计时范围。
2. 触发器:触发器用于检测计数器的值是否达到预设的时间间隔。
当计数器的值达到预设值时,触发器会触发一个信号或执行一个操作,例如发出一个中断信号或触发一个定时器中断。
3. 预设值:定时器需要设定一个预设值,即所要计时的时间间隔。
当计数器的值达到这个预设值时,触发器会被触发。
4. 工作模式:定时器可以根据需要设置不同的工作模式。
常见的工作模式包括周期模式(定时器不断重复计时)、单次模式(定时器只计时一次)等。
5. 预分频器:预分频器可以用于改变定时器的计数频率。
通过改变预分频器的设定值,可以加快或减慢计数器的计数速度,从而改变定时器的计时精度。
总体而言,定时器的工作原理是通过计数器和触发器的配合,根据设定的预设值来实现定时计时和触发操作。
定时器的工作原理
定时器是一种常见的设备,它常常被用来计时或者作为一种实现周期性任务的手段。
在工业自动化、智能家居等领域都有着广泛的应用。
那么,定时器是如何工作的呢?
1. 定时器的概念
定时器是一种计时器,可以按照预设的时间间隔进行周期性的计时和触发某些事件。
在数字电路中,定时器通常由计数器和振荡器组成,计数器用于计数,而振荡器则提供时钟信号。
定时器的工作原理可以分为两个部分:计数器和振荡器。
(1)计数器部分
计数器一般采用二进制计数器,它可以根据振荡器提供的时钟信号进行计数。
当计数器的计数值达到设定的阈值后,就会触发定时器的定时事件。
阈值的设定可以通过调节计数器的初始值或者通过预设一个比较器实现。
(2)振荡器部分
振荡器通常由一个晶体振荡器或者RC振荡器构成。
它可以提供一个固定频率的时钟信号,使计数器按照设定的时间间隔进行计数。
振荡器的频率可以通过调整晶体振荡器或者改变RC电路的参数来调节。
3. 定时器的应用
定时器广泛应用于各种电子设备中,如计算机、手机、家电等。
在计算机中,定时器可以用来实现操作系统的调度机制,以及计算机的定时关机等功能。
在手机中,定时器可以用来作为闹钟、定时拍照等功能的实现。
在家电中,定时器常常用来控制灯光、空调、电视等设备的开关。
定时器是一种非常实用的设备,它的工作原理简单易懂,应用领域广泛。
随着技术的不断进步,定时器的功能也越来越强大,对于人们的生活和工作都有着重要的作用。
电路中的定时器理解定时器的原理和使用方法电路中的定时器:理解定时器的原理和使用方法定时器在电路设计中起着至关重要的作用,它能够按照预定的时间间隔控制电路的运行。
本文将介绍定时器的原理和使用方法,帮助读者更好地理解和应用定时器。
一、定时器的原理定时器是一种集成电路,主要由时钟源、计时器、时序控制和输出等组成。
其中时钟源提供稳定的时钟信号,计时器负责计时,时序控制模块控制计时器的启动和停止时间,输出模块将计时结果用于其他电路。
定时器的工作原理是基于计时器的计数功能。
计时器通过接收时钟源提供的时钟信号,根据设定的时间间隔进行计数,当计数值达到设定的目标值时,定时器触发输出信号,通常是通过电平或脉冲信号表示。
二、定时器的使用方法1. 确定需求:在使用定时器之前,需明确所需的时间间隔和工作模式。
例如,想要一个每隔5秒触发一次的定时器,或者一个按键触发的定时器。
2. 选择合适的定时器芯片:根据实际需求选择适合的定时器芯片。
常见的定时器芯片有NE555、MSP430等。
在选择时要考虑所需的最小时间间隔、电源电压要求等因素。
3. 连接电路:将所选定时器芯片按照其引脚定义连接到电路中,注意连接的准确性和稳定性。
4. 设置参数:根据需求设置定时器的参数。
通常可以通过外部电阻、电容来调整时间间隔,也可以通过设置引脚的电平来达到不同的工作模式。
5. 测试和调试:完成电路连接和参数设置后,进行测试和调试。
通过观察输出信号是否符合要求,以及调整参数来确保定时器的正常工作。
6. 应用扩展:根据具体需求,将定时器与其他电路进行连接,实现更复杂的功能。
例如,可以将定时器与继电器连接,实现定时开关的功能。
三、定时器的应用领域定时器广泛应用于各个领域,包括家用电器、通信设备、工业自动化等。
具体应用包括:1. 定时开关:通过定时器控制电器的开关,实现定时开关机或者定时控制电器的运行时间。
2. 闹钟和计时器:应用于闹钟、计时器等场景,如手机、手表等设备中。
555定时器的内部结构与工作原理555定时器是一种广泛应用的数字和模拟定时器,它具有简单而可靠的工作特性。
其内部结构和工作原理可以分解为几个主要部分:分压器、电压比较器、简单锁存器(SR)、放电三极管和缓冲器。
1.分压器分压器是555定时器的一个基本组成部分,它由两个电阻构成,可以将输入电压(通常为电源电压)分压为两个部分。
一部分电压直接输出到电压比较器,另一部分电压则通过一个开关K1连接到地线。
这个分压器的主要作用是为电压比较器和缓冲器提供适当的电压。
2.电压比较器电压比较器是555定时器的核心组件之一,它对输入的电压进行比较。
比较器有两个输入端,一个来自分压器的电压,另一个来自简单锁存器(SR)的输出。
当两个输入端的电压差达到一定值时,比较器的输出会发生变化。
在555定时器中,这个比较器的输出会直接控制放电三极管的开启和关闭。
3.简单锁存器(SR)简单锁存器是一个触发器,它有两个稳定状态:触发状态和非触发状态。
当输入信号达到一定值时,锁存器会从一种状态切换到另一种状态,并保持这种状态,直到外部信号使其改变。
在555定时器中,锁存器的状态由分压器和电压比较器的信号决定。
4.放电三极管放电三极管是555定时器中的一个大电流开关,它连接着定时器的输出和地线。
当电压比较器的输出变化时,会控制这个三极管的开启和关闭。
当三极管开启时,输出端的电容器会通过这个三极管放电,从而输出一个短暂的电流脉冲。
5.缓冲器缓冲器是用来隔离555定时器的输出和输入的。
它能够防止输入信号对输出信号产生影响,同时也能保护输出电路免受外部干扰的影响。
在555定时器的应用中,缓冲器还能提供一定的驱动能力,以满足外部电路的需求。
555定时器的内部结构和工作原理是通过对输入电压的分压、电压的比较、锁存器的状态控制、放电三极管的开关操作以及缓冲器的隔离和驱动能力的提供,实现定时、延迟、触发等功能的。
这种定时器的应用广泛,可用于脉冲发生器、延时继电器、脉冲调制电路等多种数字和模拟电路中。
定时器计数器的基本结构及工作原理80C51单片机内部设有两个16位的可编程定时器/计数器。
可编程的意思是指其功能(如工作方式、定时时间、量程、启动方式等)均可由指令来确定和改变。
在定时器/计数器中除了有两个16位的计数器之外,还有两个特殊功能寄存器(控制寄存器和方式寄存器)。
定时器/计数器的结构:从上面定时器/计数器的结构图中我们可以看出,16位的定时/计数器分别由两个8位专用寄存器组成,即:T0由TH0和TL0构成;T1由TH1和TL1构成。
其访问地址依次为8AH-8DH。
每个寄存器均可单独访问。
这些寄存器是用于存放定时或计数初值的。
此外,其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。
这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。
TMOD主要是用于选定定时器的工作方式;TCON主要是用于控制定时器的启动停止,此外TCON还可以保存T0、T1的溢出和中断标志。
当定时器工作在计数方式时,外部事件通过引脚T0(P3.4)和T1(P3.5)输入。
定时计数器的原理:16位的定时器/计数器实质上就是一个加1计数器,其控制电路受软件控制、切换。
当定时器/计数器为定时工作方式时,计数器的加1信号由振荡器的12分频信号产生,即每过一个机器周期,计数器加1,直至计满溢出为止。
显然,定时器的定时时间与系统的振荡频率有关。
因一个机器周期等于12个振荡周期,所以计数频率fcount=1/12osc。
如果晶振为12MHz,则计数周期为:T=1/(12×106)Hz×1/12=1μs这是最短的定时周期。
若要延长定时时间,则需要改变定时器的初值,并要适当选择定时器的长度(如8位、13位、16位等)。
当定时器/计数器为计数工作方式时,通过引脚T0和T1对外部信号计数,外部脉冲的下降沿将触发计数。
计数器在每个机器周期的S5P2期间采样引脚输入电平。
若一个机器周期采样值为1,下一个机器周期采样值为0,则计数器加1。
13.1 555定时器的结构和工作原理本节重点:
(1)脉冲的基本知识
(2)555电路的组成结构和工作原理
(3)555芯片引脚图
(4)555电路功能表
(5)555电路的典型应用
本节难点:
(1)555的内部电路组成和工作原理
(2)555电路的典型应用
引入:555定时器电路是一种中规模集成定时器,目前应用十分广泛。
通常只需外接几个阻容元件,就可以构成各种不同用途的脉冲电路,如多谐振荡器、单稳态触发器以及施密特触发器等。
555定时电路有TTL集成定时电路和CMOS集成定时电路,它们的逻辑功能与外引线排列都完全相同。
双极型产品型号最后数码为555,CMOS型产品型号最后数码为7555。
一、555电路的结构组成和工作原理
(1)电路组成及其引脚
(2)555的工作原理
它含有两个电压比较器,一个基本RS 触发器,一个放电开关T ,比较器
的参考电压由三只5K Ω的电阻器构成分压,它们分别使高电平比较器C1同相比
较端和低电平比较器C2的反相输入端的参考电平为Vcc 32和Vcc 3
1。
C1和C2的
输出端控制RS 触发器状态和放电管开关状态。
当输入信号输入并超过Vcc 32
时,
触发器复位,555的输出端3脚输出低电平,同时放电,开关管导通;当输入信
号自2脚输入并低于Vcc 31
时,触发器置位,555的3脚输出高电平,同时放电,
开关管截止。
D R 是复位端,当其为0时,555输出低电平。
平时该端开路或接Vcc 。
Vco 是控制电压端(5脚),平时输出Vcc 32
作为比较器A1的参考电平,当5
脚外接一个输入电压,即改变了比较器的参考电平,从而实现对输出的另一种控制,在不接外加电压时,通常接一个0.01F μ的电容器到地,起滤波作用,以消除外来的干扰,以确保参考电平的稳定。
T 为放电管,当T 导通时,将给接于脚7的电容器提供低阻放电电路. (3)555电路的引脚功能
二、555电路的应用
(1)用555电路构成施密特触发器
施密特触发器是数字系统中常用的电路之一,它可以把变化缓慢的脉冲波形变换成为数字电路所需要的矩形脉冲。
施密特电路的特点在于它也有两个稳定状态,但与一般触发器的区别在于这两个稳定状态的转换需要外加触发信号,而且稳定状态的维持也要依赖于外加触发信号,因此它的触发方式是电平触发。
施密特触发器电路图和波形图如图13-2-1所示,其回差电压为Vcc 3
1。
若在电压控制端⑤外接可调电压Vco (1.5~5V ),可以改变回差电压T V ∆,施密特触发器可方便的地把三角波转换成方波。
当输入信号Vcc Ui 3
1
<时,基本RS 触发器置1,即Q =0,Q=1,
输出O U 为高电平;若Ui 增加,使得Vcc Ui Vcc 32
31<<时,电路维持原态不变,输出O U 仍为高电平;如果输入信号增加
到Vcc Ui 32
≥时,RS 触发器置0,即Q=0,Q =1,输出O U 为低电平;Ui 再增加,只要满足
Vcc Ui 32≥,电路维持该状态不变。
若Ui 下降,只要满足Vcc Ui Vcc 3
2
31<<,电路状态仍
然维持不变;只有当Vcc Ui 3
1
=时,触发器再次置1,电路又翻转回输出为高电平的状态,工
作波形如图所示。
用(2)555电路构成多谐振荡器
① 电路组成: ② 工作原理:
(c )
i
u o
T +
T -
③主要参数计算:
改变1R 、2R 和C 的值,就可以改变振荡器的频率。
如果利用外接电路改变O C 端(5号端)的电位,则可以改变多谐振荡器高触发端的电平,从而改变振荡周期T 。
在实际应用中,常常需要调节1t 和2t 。
在此,引进占空比的概念。
输出脉冲的占空比为:
【例1】 图13-9所示为由555定时器构成的多谐振荡器。
已知Vcc=10v , C=0.1F μ,R1=15ΩK ,Ω=K R 242。
试求:多谐振荡器的振荡频率。
【解】:2
11
1w w t t T f +==
C R R t w )(7.0211+=
s 63101.010)2415(7.0-⨯⨯⨯+=
=2.73m
C R t w 227.0=
s 63101.010247.0-⨯⨯⨯⨯=
=1.68ms
uc DD
V 32(a) (b) 图1 用CC7555构成的多谐振荡器及工作波形
2
12
1
2112R R R R t t t q ++=+=
()C
R R C R C R R t t T )2(7.07.07.02122121+=++=+=
所以 Hz T f 3
10)68.173.2(11⨯+==
≅226.75Hz 学生联系:
(1)试用555定时器构成一个施密特触发器,画出连线图; (2)定性画出该施密特触发器的电压传输特性;
三、本节小结
(1)555电路的组成结构和工作原理 (2)555芯片引脚图 (3)555电路功能表 作业:课后习题 2、3。
