ZETA阀门基础知识及配置解析

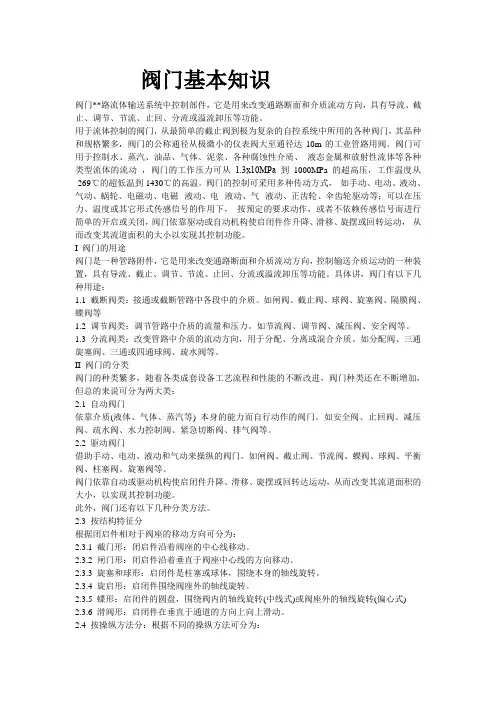

阀门基本知识阀门**路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。

用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。

阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动，阀门的工作压力可从1.3х10MPa到1000MPa 的超高压，工作温度从-269℃的超低温到1430℃的高温。

阀门的控制可采用多种传动方式，如手动、电动、液动、气动、蜗轮、电磁动、电磁--液动、电--液动、气--液动、正齿轮、伞齿轮驱动等；可以在压力、温度或其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。

I 阀门的用途阀门是一种管路附件，它是用来改变通路断面和介质流动方向，控制输送介质运动的一种装置，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。

具体讲，阀门有以下几种用途：1.1 截断阀类：接通或截断管路中各段中的介质。

如闸阀、截止阀、球阀、旋塞阀、隔膜阀、蝶阀等1.2 调节阀类：调节管路中介质的流量和压力。

如节流阀、调节阀、减压阀、安全阀等。

1.3 分流阀类：改变管路中介质的流动方向，用于分配、分离或混合介质。

如分配阀、三通旋塞阀、三通或四通球阀、疏水阀等。

II 阀门的分类阀门的种类繁多，随着各类成套设备工艺流程和性能的不断改进，阀门种类还在不断增加，但总的来说可分为两大类：2.1 自动阀门依靠介质(液体、气体、蒸汽等) 本身的能力而自行动作的阀门。

如安全阀、止回阀、减压阀、疏水阀、水力控制阀、紧急切断阀、排气阀等。

2.2 驱动阀门借助手动、电动、液动和气动来操纵的阀门。

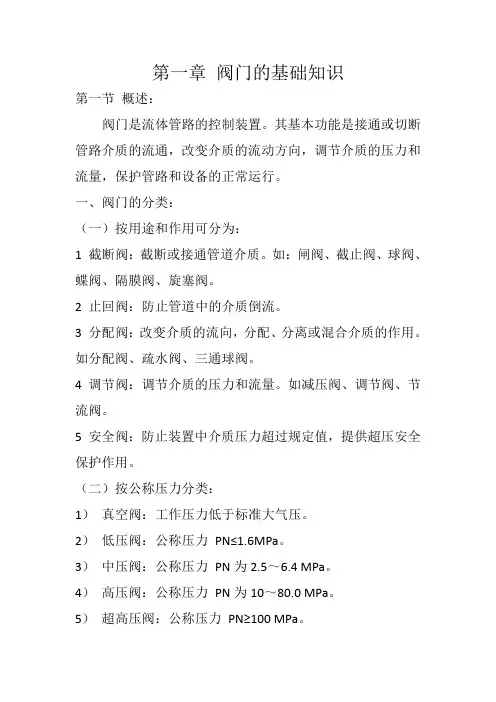

第一章阀门的基础知识第一节概述：阀门是流体管路的控制装置。

其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。

一、阀门的分类：（一）按用途和作用可分为：1 截断阀：截断或接通管道介质。

如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。

2 止回阀：防止管道中的介质倒流。

3 分配阀：改变介质的流向，分配、分离或混合介质的作用。

如分配阀、疏水阀、三通球阀。

4 调节阀：调节介质的压力和流量。

如减压阀、调节阀、节流阀。

5 安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。

（二）按公称压力分类：1）真空阀：工作压力低于标准大气压。

2）低压阀：公称压力PN≤1.6MPa。

3）中压阀：公称压力PN为2.5～6.4 MPa。

4）高压阀：公称压力PN为10～80.0 MPa。

5）超高压阀：公称压力PN≥100 MPa。

（三）按工作温度分类：1）常温阀：用于介质工作温度-40℃≤t≤120℃2）中温阀：用于介质工作温度120℃＜t≤450℃3）高温阀：用于介质工作温度t＞450℃4）低温阀：用于介质工作温度-100℃≤t≤-40℃5）超低温阀：用于介质工作温度t＜-100℃（四）按连接方法分类：1）螺纹连接阀门：阀体有内或外螺纹，与管道螺纹连接。

2）法兰连接阀门：阀体带有法兰，与管道法兰连接。

3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。

4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。

5）卡套连接阀门：与管道采用卡套连接。

6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接方式。

二、阀门的基本参数1）公称直径：是指阀门与管道连接处通道名义直径。

DN表示。

2）公称压力：是指阀门的机械强度有关的设计压力。

用PN 表示。

3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。

4）阀门的压力单位换算：根据GB1.1-83规定，单位用MPa。

阀门重要基础知识点阀门是一种常见且重要的流体控制设备，在各个领域中广泛应用。

了解阀门的基础知识点对于工程师、技师和相关专业人员来说是至关重要的。

下面是一些阀门的基础知识点，供大家参考。

1. 阀门的定义和作用：阀门是一种用于控制流体介质（如液体、气体、蒸汽等）流动的装置。

它可以通过打开或关闭来控制流体的通路，以及通过调节流体的流量、压力和方向来实现对流体的控制。

2. 阀门的分类：根据不同的工作原理和结构特点，阀门可以分为多种类型，如闸阀、截止阀、球阀、蝶阀、插板阀等。

每种类型的阀门都有其特定的适用场景和优缺点。

3. 阀门的主要构成部分：阀门通常由阀体、阀盖、阀芯、阀座、密封装置、操作机构等几个主要组成部分构成。

每个部分的设计和制造都对阀门的性能和可靠性有着重要影响。

4. 阀门的工作原理：不同类型的阀门有不同的工作原理，但大部分阀门的工作都是通过阀芯与阀座之间的相对运动来实现的。

例如，旋转阀门通过旋转阀芯控制流体的通断，而截止阀通过阀芯与阀座的接触来实现流体的封闭。

5. 阀门的特性曲线：阀门的特性曲线是指阀门开度与流量之间的关系曲线。

通常分为线性特性、等百分比特性和快开特性。

不同特性曲线的阀门适用于不同的控制需求，工程师需要根据具体情况选择合适的阀门。

6. 阀门的安装和维护：正确的阀门安装和定期的维护保养对于阀门的正常运行和使用寿命至关重要。

安装时需要注意阀门的定位、密封和操作装置的连接，而维护则包括清洗、检修和更换密封件等工作。

以上是阀门的一些基础知识点，掌握了这些基础知识，可以帮助人们更好地了解和应用阀门，确保流体控制系统的稳定性和可靠性。

在实际工程中，为了更好地应对复杂的控制需求，还需要进一步学习和了解阀门的高级知识，如流体力学、流体控制系统设计等。

阀门知识第一章阀门基础知识1. 阀门基础知识1.1 阀门的分类按用途和作用分类●截断阀类：其作用是接通和截断管路的介质，如闸阀、截止阀、球阀、蝶阀和隔膜阀●调节阀类：其作用主要是用来调节介质的流量、压力和温度等参数，如调节阀、截流阀和减压阀等●止回阀类：其作用主要是防止介质倒流，如止回阀和底阀等●分流阀类：其作用是用来分配、分离或混合管路中的介质，如分配阀、疏水阀等●安全阀类：其作用是防止装置中介质压力超过规定值，从而对管路或设备提供超压安全保护，如各种形式的安全阀●特殊阀类：1）冷冻阀；2）流量控制阀；3）波纹管阀按驱动方式分类●手动阀：此类阀门靠人力操纵手轮、手柄或链轮驱动阀门●动力驱动阀门：此类阀门利用各种动力源进行驱动，主要包括：电动阀、气动阀、液动阀和电磁阀●自动阀：此类阀门不需要外力驱动，而利用介质本身的能量或机构设计来使阀门动作，如止回阀、安全阀、减压阀和疏水阀等按公称通径分类小口径阀门：公称通径DN≤40mm的阀门中口径阀门：公称通径DN50~300mm的阀门大口径阀门：公称通径DN350~1200mm的阀门特大口径阀门：公称通径DN≥1400mm的阀门按公称压力分类●真空阀门：工作压力低于标准大气压●低压阀门：公称压力≤1.6MPa●中压阀门；公称压力2.5Mpa~6.4MPa●高压阀门：公称压力10Mpa~80MPa●超高压阀门：公称压力≥100Mpa按工作温度分类●高温阀门：工作温度高于450℃●中温阀门：工作温度高于或等于120℃，而低于或等于450℃●常温阀门：工作温度高于或等于-40℃，而低于或等于120℃●低温阀门：工作温度高于或等于-100℃，而低于或等于-40℃●超低温阀门（冷冻阀）：工作温度低于-100℃按材质分类●非金属阀类：塑胶（PVC，PVD，PE……），特氟龙（TFE……），……●金属阀类：铁金属（铁，钢，不锈钢，合金钢……），非铁金属（铝，铜……）按制程分类●铸造阀类：砂模，壳模，脱蜡模，压铸……等造模法生产之阀类●锻造阀类：有模锻或自由锻或圆（方）材直接加工生产之阀类●焊接制造阀类：阀体，阀盖分别由若干部分组合焊接制造而成，此类阀必须注意焊接程序规范及其鉴定（WPS和PQR）●射出成型阀类：一般用于PVC，塑胶等非金属阀类之制造通用分类法●这类分类法是既按阀门的工作原理和作用来划分，同时又考虑到阀门结构上的区别，这是目前国内外最常用的分类方法，一般分为：闸阀，截止阀，蝶阀，止回阀，节流阀，隔膜阀，旋塞阀，球阀，减压阀，疏水阀，调节阀，安全阀等1.2 阀门主要技术性能阀门的各项主要技术性能是衡量阀门产品设计水平和加工质量的主要指标。

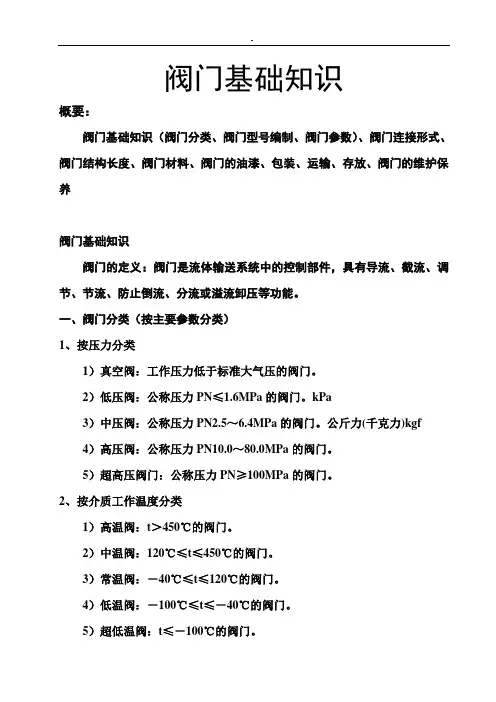

阀门基础知识概要：阀门基础知识（阀门分类、阀门型号编制、阀门参数）、阀门连接形式、阀门结构长度、阀门材料、阀门的油漆、包装、运输、存放、阀门的维护保养阀门基础知识阀门的定义：阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流卸压等功能。

一、阀门分类（按主要参数分类）1、按压力分类1）真空阀：工作压力低于标准大气压的阀门。

2）低压阀：公称压力PN≤1.6MPa的阀门。

kPa3）中压阀：公称压力PN2.5～6.4MPa的阀门。

公斤力(千克力)kgf4）高压阀：公称压力PN10.0～80.0MPa的阀门。

5）超高压阀门：公称压力PN≥100MPa的阀门。

2、按介质工作温度分类1）高温阀：t＞450℃的阀门。

2）中温阀：120℃≤t≤450℃的阀门。

3）常温阀：－40℃≤t≤120℃的阀门。

4）低温阀：－100℃≤t≤－40℃的阀门。

5）超低温阀：t≤－100℃的阀门。

3、按阀体材料分类非金属材料阀门、金属材料阀门、金属阀体衬里阀门。

二、阀门型号编制方法本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

1.1阀门的型号编制方法如下：表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
