高精度机械式水表(WPD)标准及技术要求(3)

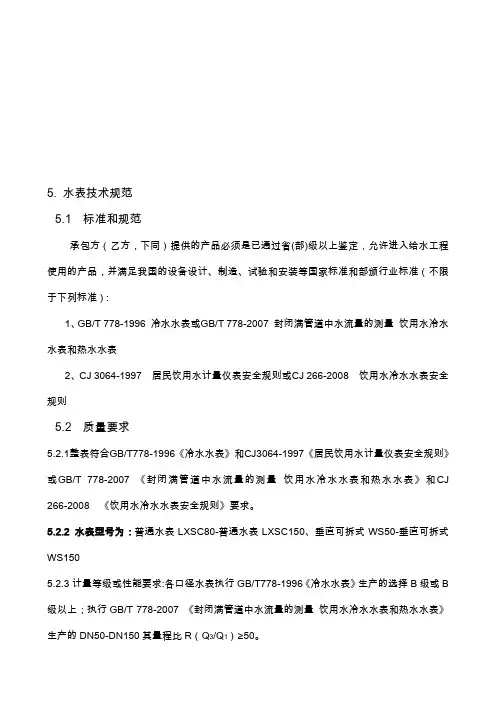

5. 水表技术规范5.1标准和规范承包方（乙方，下同）提供的产品必须是已通过省(部)级以上鉴定，允许进入给水工程使用的产品，并满足我国的设备设计、制造、试验和安装等国家标准和部颁行业标准（不限于下列标准）：1、GB/T 778-1996 冷水水表或GB/T 778-2007 封闭满管道中水流量的测量饮用水冷水水表和热水水表2、CJ 3064-1997 居民饮用水计量仪表安全规则或CJ 266-2008 饮用水冷水水表安全规则5.2 质量要求5.2.1整表符合GB/T778-1996《冷水水表》和CJ3064-1997《居民饮用水计量仪表安全规则》或GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》和CJ 266-2008 《饮用水冷水水表安全规则》要求。

5.2.2 水表型号为：普通水表LXSC80-普通水表LXSC150、垂直可拆式WS50-垂直可拆式WS1505.2.3计量等级或性能要求:各口径水表执行GB/T778-1996《冷水水表》生产的选择B级或B 级以上；执行GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》生产的DN50-DN150其量程比R（Q3/Q1）≥50。

5.2.4水表表壳指示箭头、表度盘刻字、出厂编号等标识应清晰无缺陷；5.2.5水表表壳为球墨铸铁壳，内外应喷塑光滑，无生锈现象。

5.3 技术要求5.3.1执行GB/T778-1996《冷水水表》生产的水表其技术要求如下：（一）GB/T 778-1996 冷水水表1 范围本标准适用于常用流量范围为0.6～4000 m3/h，最大允许工作压力（MAP）等于或大于1，最大允许温度（MAT）为30℃的不同计量等级的水表。

2 主要技术要求2.1技术特性2.1.1水表公称口径和总尺寸－－水表代号和常用流量1）水表公称口径各总尺寸水表公称口径是用连接端的螺纹或法兰的内径来表征的。

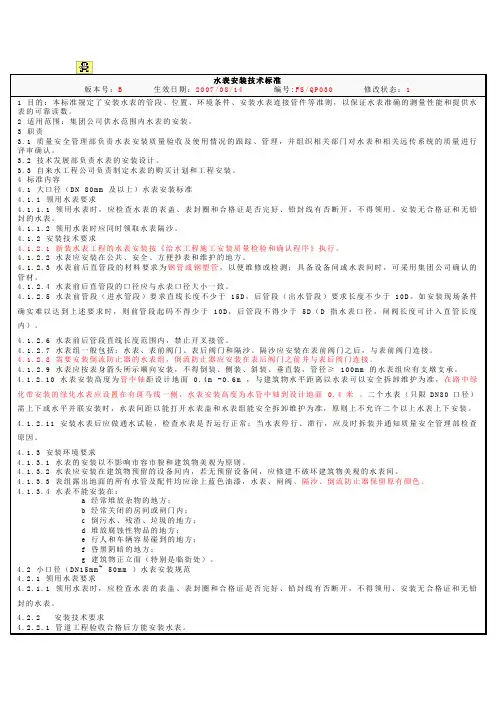

水表安装技术标准版本号：B生效日期：2007/08/14编号:F S/Q P030修改状态：11目的：本标准规定了安装水表的管段、位置、环境条件、安装水表连接管件等准则，以保证水表准确的测量性能和提供水表的可靠读数。

2适用范围：集团公司供水范围内水表的安装。

3职责3.1质量安全管理部负责水表安装质量验收及使用情况的跟踪、管理，并组织相关部门对水表和相关远传系统的质量进行评审确认。

3.2技术发展部负责水表的安装设计。

3.3自来水工程公司负责制定水表的购买计划和工程安装。

4标准内容4.1大口径（D N80m m及以上）水表安装标准4.1.1领用水表要求4.1.1.1领用水表时，应检查水表的表盖、表封圈和合格证是否完好、铅封线有否断开，不得领用、安装无合格证和无铅封的水表。

4.1.1.2领用水表时应同时领取水表隔沙。

4.1.2安装技术要求4.1.2.1新装水表工程的水表安装按《给水工程施工安装质量检验和确认程序》执行。

4.1.2.2水表应安装在公共、安全、方便抄表和维护的地方。

4.1.2.3水表前后直管段的材料要求为钢管或钢塑管，以便维修或检测；具备设备间或水表间时，可采用集团公司确认的管材。

4.1.2.4水表前后直管段的口径应与水表口径大小一致。

4.1.2.5水表前管段（进水管段）要求直线长度不少于15D，后管段（出水管段）要求长度不少于10D。

如安装现场条件确实难以达到上述要求时，则前管段起码不得少于10D，后管段不得少于5D（D指水表口径，闸阀长度可计入直管长度内）。

4.1.2.6水表前后管段直线长度范围内，禁止开叉接管。

4.1.2.7水表组一般包括：水表、表前阀门、表后阀门和隔沙。

隔沙应安装在表前阀门之后，与表前阀门连接。

4.1.2.8需要安装倒流防止器的水表组，倒流防止器应安装在表后阀门之前并与表后阀门连接。

4.1.2.9水表应按表身箭头所示顺向安装，不得倒装、侧装、斜装、垂直装，管径≥100m m的水表组应有支墩支承。

复式水表技术要求1、技术特性1.1、水表口径和总尺寸水表的口径以连接端法兰的公称通径表示。

每一种水表口径均相应有一组固定的总尺寸(水表的尺寸应符合63”778.1-2007的规定)。

法兰连接端的最大压力等于水表的最大压力，应符合607005-2 和ISO7005-3的相关规定，制造厂应在法兰背面留出一定的间隙以方便安装和拆卸。

水表的尺寸应符合下表的规定。

水表尺寸单位为毫米1.2、压力损失额定工作条件下的最大压力损失应不超过0.063MPa(0.63bar), 其中包括作为水表部件的过渡器和滤网。

最大压力损失应符合下表所示压力损失等级。

2、计量要求2.1、准确度等级和最大允许误差2.1.1、准确度等级为2级2.1.2、最大允许误差：在水温0.1℃至30℃范围内，水表的最大允许误差在高区(Q2WQWQ4)为±2%，低区(Q1<Q<Q2 )为±5%。

水温>30℃时，水表在高区的最大允许误差为±3%，低区仍为士5%.2.1.3、计量特性2.1.3.1、常用流量(Q3)水表常用流量Q3 (m3 / h)的数值应从GB / T 321—2005的R5 系列中选取。

2.1.3.2、 测量范围流量测量范围由Q 3 / Q 1的比值确定。

其数值应从GB / T 321—2005的R10系列中选取。

常用流量Q 3、测量范围Q 3/Q 1及始动流 量Q S 如下表，其数值与系数可以比表中所列更优。

2.1.3.3、 常用流量（、3）与过载流量（Q 4）的关系 Q 4/Q 3=1.25 2.1.3.4、 分界流量（、2）与最小流量（Q 1）的关系Q 2/Q 1=1.62.1.3 .5、流量转换阀自动转换流量1.1.1.6、水表的总体计量性能：以流量误差特性参数来体现。

2.1.4、流制造厂应指明水表是否可以计量逆流（在应标文件中应说明）。

如果可以计量逆流，应从显示体积中减去逆流体积，或者分开记录。

宁波WS水表的比较优势赵绍满大口径水表，在自来水公司供水计量上具有特殊的地位，是自来水公司重点管理的计量产品。

大口径水表有几个特点第一，水表的总量不多，却承担约70%的用水计量；第二，不败种类的大口径水表具有各自的特点，如何选用非常关键；第三，每一个水表厂的水表由于市场地位、市场定位和对水表的理解不同、技术水平不同，水表差异性较大；第四，大口径水表技术含量高，开发投入大，国内上水平的企业极少。

目前国内有档次或有较大销量的WS水表有3家，宁波水表股份有限公司和２家福州的外资品牌。

3家WS水表的计量水平都是高的，但其产品定位和技术应用不同，实际的产品应用范围和寿命差异巨大。

最大的差异有2个方面产品定位宁波的WS水表按主导产品定位适用水司单品种大量使用。

由此，采用了大叶轮、低转速、表壳回流腔等设计理念。

支承方式滚珠支承，降低叶轮转动摩擦系数。

由此，带来高灵敏度和转换磨损点的效果，量程比大、寿命长。

具体比较如下序号技术内容宁波公司WS水表其它公司WS水表1 叶轮型式新型螺翼式叶轮垂直放置，内置不锈钢滤网，其所有技术指标均高于老式的旋翼式LXS水表，特别适用于中小流量的管网计量（特别大的流量选用WP水平螺翼式水表更好）。

国际上,WS水表是作为WP水表的补充，其使用的比例约１８。

WS的主攻方向是小流量性能,在流量较小的管网中使用,便于多收费。

2 WS水表总体技术定位宁波公司发现我国水司在水表选用时，往往不考虑管网的实际用水量，一旦选用WS水表,就大量使用,甚至100%。

第３代WS水表不再按国际惯例，而是按我国特色重新定位、设计水表。

定位是主导产品而不是补充产品。

符合国际上WS水表定位WS水表作为WP水表的补充一般只能少量、有选择地选用。

水表选用前要先分析实际流量。

在中小流量下是好水表,在大流量下就不是好的水表了。

3 滤网碗状不锈钢滤网，过滤面积大有碗状的、有环状小滤网（国外水质好，不用滤网）差异１――实际抗大流量冲击性能4 承受大流量能力强可在大、中、小流量下使用中不能在很大流量或长期大流量下使用5叶轮直径大叶轮设计如WS100叶轮直径120mm 小叶轮设计如WS100叶轮直径95mm6 叶轮转速叶轮大、流通面积大,叶轮转速自然低,所有口径,在Qmax 时,叶轮转速为500～650rpm。
