水表国家标准与水表行业情况PPT(21张)

计量等级
A级 Qmin
Qt B级 Qmin Qt C级 Qmin Qt D级 Qmin Qt
热水表：
常用流量Qp/（m3/h）
Qp<15
Qp≥15
0.04Qp 0.10Qp
0.08Qp 0.30Qp
0.02Qp 0.08Qp
0.04Qp 0.20Qp
0.01Qp 0.06Qp
0.02Qp 0.10Qp
四、经济效益
从整体上分析，水表行业在全国仪器仪表大行业下算比较好的， 不但使国家不 引进国外水表，而且每年有200万~250万只水表出口国外， 为国家创汇1500万~2000万美 元。目前水表行业存在的主要问题有： 1．不具备条件的个私企业太多，发证太滥。 这个问题与政府有关，一是不懂专业技术和法规，二是执法不严，特别是县级技术监 督部门对不具备生产条件的厂家乱发证，这些厂自身条件不好，又无良好的设备和技 术人才，为了生存和争市场，只会偷工减料，或者干脆就假冒他人的商标，这是造成 市场混乱的主要原因。 2．国内家用小水表产品结构陈旧，多年来一贯制的老式C型指针式水表占“统治”地 位， 占小水表总量的70%以上，由于产品结构简单，技术含量低，容易使不具备生产条 件的厂家组织生产，这与国际上流行的款式有很大的差距，应当从技术进步角度跟上 国际水平，这是当务之急。 3．政府打假治劣查处力度不大， 社会关系复杂，假冒劣质打中了治不了，人情关系高 于法律，致使造假制劣者胆大妄为。

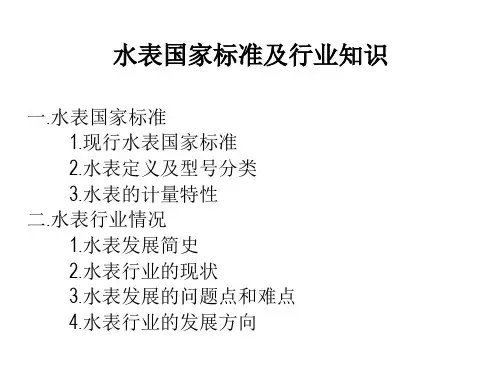

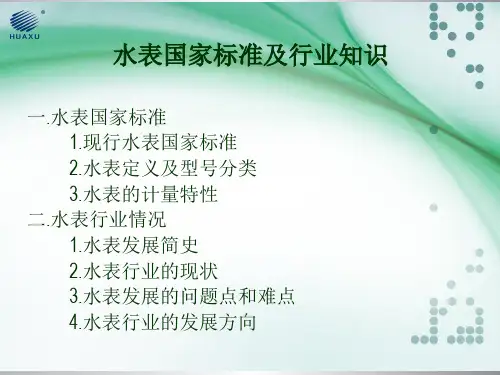

水表国家标准及行业知识
一.水表国家标准 1.现行水表国家标准 2.水表定义及型号分类 3.水表的计量特性
二.水表行业情况 1.水表发展简史 2.水表行业的现状 3.水表发展的问题点和难点 4.水表行业的发展方向
水表国家标准
1.现行水表国家标准 2.水表定义及型号分类 3.水表的计量特性
现行水表国家标准
记忆和显示流经测量传感器的水体积 的计量仪表。
热水表是用于测量和显示流经管路的热Leabharlann 体积总量的水表水表型号一般组成
LX □ □——□□ □□
指示装置型式和产品的设计顺 序号
水表公称口径
R——热水水表 N——正逆流水表 Y——液封水表
S——旋翼式水表 R——垂直螺翼式水表 F——复式水表
L——立式水表 G——干式水表 C——可拆卸式水表
0.01Qp
——
0.015Qp
——
水表行业情况
1.水表发展简史 2.水表行业的现状 3.水表发展的问题点和难点 4.水表行业的发展方向
水表的发展简史
英国克路斯发 明了真正具有 仪表特征的平 衡罐式水表
大量水厂兴建， 开始生产水表
我国颁布实施计量 法，水表这一计量 器具的管理逐渐纳 入法制管理轨道。
《规范》主要包括术语及定义、技术特性、计量要求、技术要 求等内容。其中最主要的是计量要求，水表的计量特性决定 了水表的等级。
《安装要求》主要包括水表安装环境，水质条件和水表的选择 等内容。
《试验方法和试验设备》则规定了水表的检测项目、检测方法 及合格判定和测试报告的要求。
水表定义
水表是在测量条件下用于连续测量、
全国总产量为每年1200万~1500万只，其中出口为每 年200万~250万只，总产量中宁波占65%~70%。
二、总产值
全国总产值约6.5亿~7.5亿元人民币，其中出口创汇1 亿~1.5亿元人民币，总产值中宁波地区占4.55亿~5亿元人民 币，其中出口创汇0.5亿~0.7亿元人民币。
三、生产厂家
全国整机生产约150~200家左右(有证) ，另外还有很 多无证生产厂家，其中有出口质量许可证的5家。
水表的计量特性
水表的流量特性：
水表的流量特性是由过载流量、常用流量、分界 流量、最小流量四个流量点确定的。 过载流量——短时间内超出额定流量范围允许运行的最大流 量。 常用流量——额定工作条件下的最大流量。 分界流量——介于常用流量和最小流量之间，把水表流量范 围分为高区和低区的流量。 最小流量——要求水表符合最大允许误差的最低流量。 在冷水表中，四个流量点符号分别为Q4、Q3、Q2、Q1 在热水表中，四个流量点符号分别为Qs、Qp、Qt、Qmin
L——水平螺翼式水表 D——定量式水表
代表流量类仪表中的水表
近年来水表新产品涌现较多，在水表命名上出现了一定程度的混乱，这种情况下企业 应制定出企业标准或内部技术规范来说明。
水表的分类
按工作原理分
速度式水表：安装在封闭管道中，由一个
运动元件组成，并由水流速直接使其获得运 动的机械式水表。
速度式水表又可分为旋翼式水表和螺翼式水 表。而旋翼式水表是目前世界上使用最多的 水表。
1825年
1879年
1955年
1973年
1986年
20世纪 90年代
李鸿章在旅顺 口创建了我国 第一家水厂。
我国从民用到工 业所需的各种规 格水表形成了统 一设计和推荐的 系列产品
水表行业快速发展起来， 企业数量和总产量增加 了一倍多，各种智能型 水表、抄表系统开始兴 起。
水表行业现状
一、总生产规模
最新的水表国家标准是从2008年5月1日实行的，它包括了 以下三个部分： 《GB/T 778•1-2007 封闭满管道中水流量的测试 饮用冷水水表 和热水水表 第一部分 规范》 《GB/T 778•2-2007封闭满管道中水流量的测试 饮用冷水水表 和热水水表 第二部分 安装要求》 《 GB/T 778•2-2007封闭满管道中水流量的测试 饮用冷水水表 和热水水表 第三部分 试验方法和试验设备》
水表的等级
冷水表：
1级水表——在水温0.1℃至30 ℃范围内，水表的最大允许误差 在高区（Q2≦Q≦Q4)为±1％，低区（Q1≦Q≦Q2)为±3％。 水温超过30℃时，水表在高区的最大允许误差为±2％， 低区仍为±3％。
2级水表——在水温0.1 ℃至30 ℃范围内，水表的最大允许误 差在高区（Q2≦Q≦Q4)为±2％，低区（Q1≦Q≦Q2)为±5 ％。水温超过30℃时，水表在高区的最大允许误差为±3 ％，低区仍为±5％。
容积式水表：安装在封闭管道中，由一些
被逐次充满和排放水的已知容积的计量室和 凭借流动驱动的机构组成的一种机械式水表。
按计量等级分：冷水表分为1级水表和2级水表，热水表分为 A,B,C,D四个等级水表。
其他分类还有： 按公称口径分大口径水表和小口径水表； 按用途分工业用水表和民用水表； 按安装方向分水平安装水表和立式安装水表； 按介质的温度分冷水水表和热水水表； 按介质的压力分普通水表和高压水表； 按计数器是否浸在水中分干式水表、湿式水表和液封水表。
