光电直读式远传水表及抄表系统一. 概述随着城市化进程的加快、物业管理智能化的推进普及，城市的供水单位越来越需要一款技术先进，计量准确，性能稳定，操作便利的新型智能远传水表。
但由于种种因素，绝大多数自动抄表系统却都未能得到正常推广运行，安装了自动抄表系统的小区，却仍采用人工抄表的现象也较为普遍。
如果这种情况不能得到有效改变，自动抄表行业必将受到严重影响，其负面影响将波及到房地产行业、自来水行业、智能化产业以及广大居民的日常生活。
影响自动抄表系统正常开通运行主要有两个方面问题：（1）技术层面因素：许多系统未能真正把握自动抄表的核心技术，造成系统计量准确性低，系统可靠性差，维护、维修工作量大。
（2）社会方面因素：有关各方（房地产开发商、物业公司、系统集成商等）未能很好地协调各自的责、权、利关系，导致过了质保期后，由于维护资金无从落实，往往使系统得不到及时的维护保养，从而影响系统的正常运行。
本文在此主要讨论技术问题，而社会问题有赖于政府有关部门的协调。
影响自动抄表系统可靠、准确运行的技术问题主要有两个：（1）远传水表能否可靠、准确地送出采样数据；（2）小区内的传输网络（包括向专业公司的传输）建立是否达到技术标准（硬件结构、组网方式、通讯协议等诸方面），从而使数据传输稳定可靠。
目前许多自动抄表系统不能很好运行，都在于未能有效解决好这两个核心问题。
至于抄表系统通过公共媒介（电话、Internet）向自来水公司抄表中心电脑传输数据是成熟的技术运用问题，相应的硬件、网络都是现成的、完善的，只要进行相应的软件开发即可。
就上述两个核心技术而言，传输网络的问题对于有较强开发实力的企业来说应当不成问题。
目前一般采用RS485、M-bus技术来构建传输网络平台，其技术本身是完全成熟的，开发单位只要正确组网并制定出完善的通讯协议就能确保网络传输的稳定可靠。
因此最关键的技术问题是远传水表计量的准确性和可靠性。
市场上常见的远传水表大部分是有源表。
《远传水表施工规范》远传水表自动抄表系统施工规范目录前言1.系统结构 (5)2.现场查勘要求 (5)3.远传水表自动抄表系统安装要求 (6)3.1远传水表安装位置 (6)3.2自动抄表系统布线、设备安装要求 (8)3.3采集器、集中器安装 (11)3.4系统调试 (13)附录 A （规范性附录）远传水表自动抄表系统工程验收记录 (14) 施工记录表15前言一．范围本工程规范规定了城镇供水管网区域内远传水表自动抄表系统工程施工、验收要求，适用于居民小区或区域远传水表自动抄表系统工程。
二．规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 788.1-3《封闭满管道中水流量的测量饮用冷水水表和热水水表》JJG 162-2009《冷水水表检定规程》CJ/T 188-2004 《户用计量仪表数据传输技术条件》CJ/T 224-2012 《电子远传水表》JG/T 162-2009 《住宅远传抄表系统》CJ266-2008《饮用水冷水水表安全规则》三．下列术语和定义适用于本规范1.基表用于计量封闭满管道中水流量的速度式饮用冷水水表。
2.光电直读电子装置远传水表的部件。
含光电信号处理单元和数据通讯单元，执行水表字轮码盘数字的识别、数据处理与信息存储、信号远程传输等特定功能。
3.M-bus智能数据采集盒用于一根M-bus总线上的多个光电直读远传水表的管理，进行远传表与手持抄表机之间的数据传输。
4.采集器具有多个M-bus总线通道采集多个远传表的数据信号，进行数据处理、存储和传的电子装置。
5.集中器用于多个采集器和远传表与主站间，实现数据采集、传输、存储等功能的电子置。
6.手持抄表机用于一个或多个远传表数据信号的现场采集，实现数据采集、存储等功能的电子装置。
7.主站安装有自动抄表系统软件，与采集器或集中器进行信息交换的数据终端。
光电直读远传水表安全操作及保养规程1. 原理及组成光电直读远传水表是一种电子化水表，它采用光电技术、电子计量技术、通讯技术等先进技术，在测量水量的同时实现自动采集并传输数据。
该水表由水表主机、光电头、阀门、数据传输模块等组成。
光电头负责采集水表读数并将读数转化成电信号，然后通过数据传输模块将读数传输至服务器，实现远程读数。
2. 安全操作在操作光电直读远传水表时，请务必遵循以下操作步骤，确保安全使用：2.1 操作前的准备在进行任何操作之前，请先检查水表是否安装牢固，管道连接是否紧密。
另外，由于光电直读远传水表采用电子计量技术，为了确保准确测量水量，请确保水表周围没有电磁干扰。
2.2 操作过程中的注意事项操作过程中，请勿随意拆卸水表主机和光电头，以免对水表造成损坏。
如果需要更换水表，可以请专业人员进行更换操作。
2.3 操作后的处理操作结束后，需要关闭水阀门，以防止水流浪费。
另外，还要及时清理水表，确保水表长期使用的准确性和稳定性。
在清理水表的过程中，请勿使用硬物敲打水表，以免对水表造成损坏。
3. 保养规程光电直读远传水表的保养有助于延长水表的使用寿命，并确保水表的准确性和稳定性。
以下是保养规程：3.1 定期清理每隔3-6个月，需要对水表进行清理，以确保水表内部流通通畅。
清理时，可以使用自来水进行冲洗，也可以请专业人员进行清洗。
3.2 防止电磁干扰由于光电直读远传水表采用电子计量技术，所以需要防止电磁干扰。
在使用过程中，应尽量避免将水表放置在电器设备附近。
3.3 防止热影响应避免将水表放置在高温环境下，以免因热导致水表计量元器件发生损坏。
3.4 定期校准每隔一段时间，需要对水表进行校准。
校准时应按照水表使用说明书进行操作。
3.5 定期更换电池光电直读远传水表的电池寿命有限，需要定期更换。
建议每隔1-2年更换一次电池。
4. 结语光电直读远传水表是一种智能化水表，它采用各种先进技术，实现了自动采集并传输数据。
5. 水表技术规范5.1标准和规范承包方（乙方，下同）提供的产品必须是已通过省(部)级以上鉴定，允许进入给水工程使用的产品，并满足我国的设备设计、制造、试验和安装等国家标准和部颁行业标准（不限于下列标准）：1、GB/T 778-1996 冷水水表或GB/T 778-2007 封闭满管道中水流量的测量饮用水冷水水表和热水水表2、CJ 3064-1997 居民饮用水计量仪表安全规则或CJ 266-2008 饮用水冷水水表安全规则5.2 质量要求5.2.1整表符合GB/T778-1996《冷水水表》和CJ3064-1997《居民饮用水计量仪表安全规则》或GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》和CJ 266-2008 《饮用水冷水水表安全规则》要求。
5.2.2 水表型号为：普通水表LXSC80-普通水表LXSC150、垂直可拆式WS50-垂直可拆式WS150 5.2.3计量等级或性能要求:各口径水表执行GB/T778-1996《冷水水表》生产的选择B级或B 级以上；执行GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》生产的DN50-DN150其量程比R（Q3/Q1）≥50。
5.2.4水表表壳指示箭头、表度盘刻字、出厂编号等标识应清晰无缺陷；5.2.5水表表壳为球墨铸铁壳，内外应喷塑光滑，无生锈现象。
5.3 技术要求5.3.1执行GB/T778-1996《冷水水表》生产的水表其技术要求如下：（一）GB/T 778-1996 冷水水表1 范围本标准适用于常用流量范围为0.6～4000m3/h，最大允许工作压力（MAP）等于或大于1，最大允许温度（MAT）为30℃的不同计量等级的水表。
2 主要技术要求2.1技术特性2.1.1水表公称口径和总尺寸－－水表代号和常用流量1）水表公称口径各总尺寸水表公称口径是用连接端的螺纹或法兰的内径来表征的。

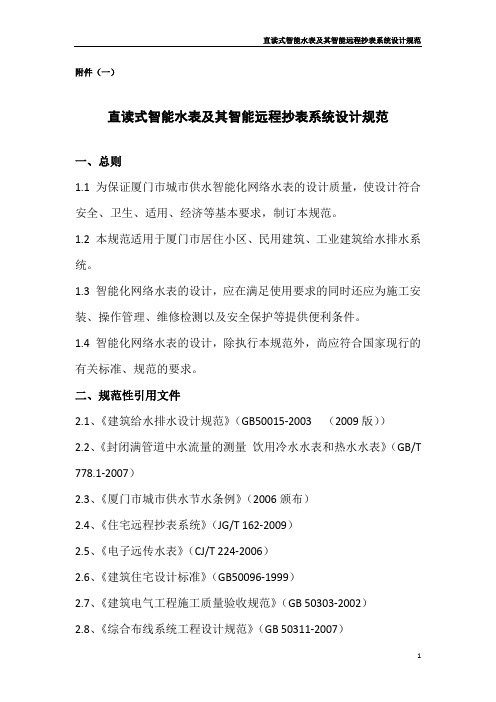

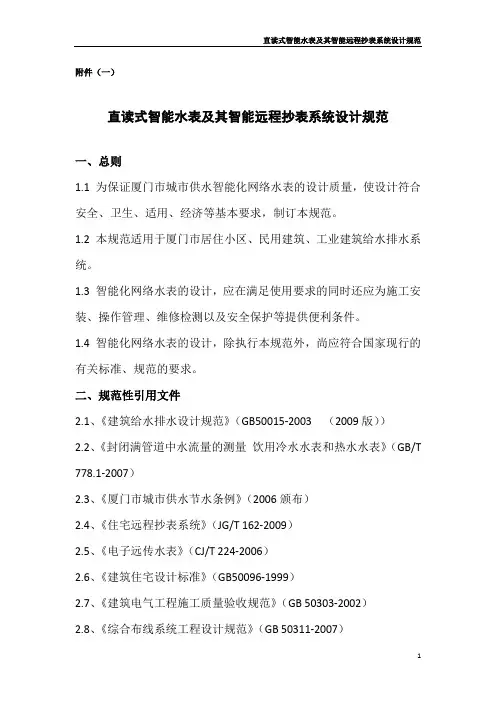

附件（一）直读式智能水表及其智能远程抄表系统设计规范一、总则1.1 为保证厦门市城市供水智能化网络水表的设计质量，使设计符合安全、卫生、适用、经济等基本要求，制订本规范。
1.2 本规范适用于厦门市居住小区、民用建筑、工业建筑给水排水系统。
1.3 智能化网络水表的设计，应在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。
1.4 智能化网络水表的设计，除执行本规范外，尚应符合国家现行的有关标准、规范的要求。
二、规范性引用文件2.1、《建筑给水排水设计规范》（GB50015-2003 （2009版））2.2、《封闭满管道中水流量的测量饮用冷水水表和热水水表》（GB/T 778.1-2007）2.3、《厦门市城市供水节水条例》（2006颁布）2.4、《住宅远程抄表系统》（JG/T 162-2009）2.5、《电子远传水表》（CJ/T 224-2006）2.6、《建筑住宅设计标准》（GB50096-1999）2.7、《建筑电气工程施工质量验收规范》（GB 50303-2002）2.8、《综合布线系统工程设计规范》（GB 50311-2007）2.9、《户用计量仪表信号传输技术条件》（GT/T 188-2004）2.10、厦门水务集团有限公司有关水表设计、安装的相关条例要求。
三、设计规范要求3.1、智能水表设计3.1.1、按照不同用水性质分别装设智能水表计量。
临时施工用水水表如现场不具备提供电源条件可不采用智能水表。
3.1.2、住宅居民的分户生活智能水表设计应设置于建筑物的公共部分，实施“水表出户、一户一表”。
具备安装条件的要求集中设置。
3.1.3、智能水表应装设在观察方便、不冻结、不被任何液体及杂质所淹没和不易受损坏的地方。
3.1.4、智能水表、分户智能水表表前设计安装磁感应锁阀。
消防水表及其他可能产生倒流污染的用水水表后设计倒流防止器。
3.1.5、进水池智能水表的表后安装减压阀，阀后压力0.1MPa。

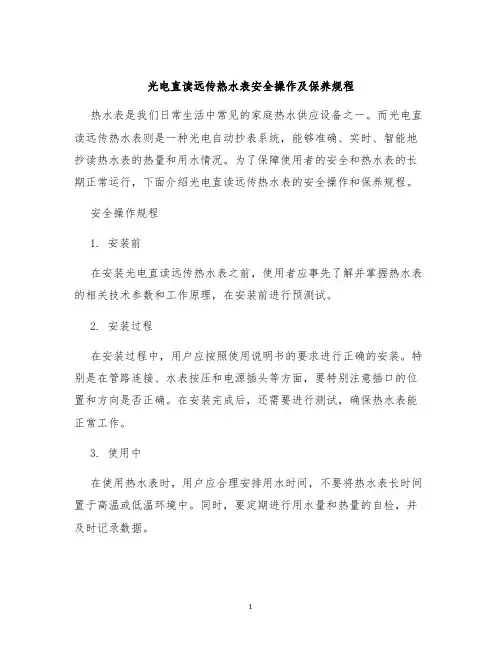

光电直读远传热水表安全操作及保养规程热水表是我们日常生活中常见的家庭热水供应设备之一。
而光电直读远传热水表则是一种光电自动抄表系统，能够准确、实时、智能地抄读热水表的热量和用水情况。
为了保障使用者的安全和热水表的长期正常运行，下面介绍光电直读远传热水表的安全操作和保养规程。
安全操作规程1. 安装前在安装光电直读远传热水表之前，使用者应事先了解并掌握热水表的相关技术参数和工作原理，在安装前进行预测试。
2. 安装过程在安装过程中，用户应按照使用说明书的要求进行正确的安装。
特别是在管路连接、水表按压和电源插头等方面，要特别注意插口的位置和方向是否正确。
在安装完成后，还需要进行测试，确保热水表能正常工作。
3. 使用中在使用热水表时，用户应合理安排用水时间，不要将热水表长时间置于高温或低温环境中。
同时，要定期进行用水量和热量的自检，并及时记录数据。
4. 保养时定期对光电直读远传热水表进行保养，包括清洗水表内部、清除管道堵塞、松动和磨损等故障。
同时，要注意对切断电源和水源进行保护。
5. 紧急处理当出现热水表故障或异常时，用户应及时切断电源或水源，以免出现更严重的安全事故。
如果自身不能解决问题，可以联系设备的维护人员进行紧急处理。
保养规程1. 清洗热水表在使用一段时间后，会因为水垢和污垢的堆积而影响到使用效果和准确性。
因此，用户应每年至少对热水表进行一次清洗，以保证其正常工作和准确读数。
2. 检查定期检查热水表的各个部件是否损坏或松动，如发现有问题，应及时清除或修复，避免进一步损坏设备。
3. 维护热水表在经过一段时间的使用后，可能会存在一些故障，如电源故障等。
对于这些故障，在保证自身安全的前提下，可以进行简单的维护，如更换电池或查看电源插头是否插紧等。
4. 预防措施在热水表的日常使用中，要注意防止热水表受到外力损坏，防止水源中带有过多的杂质，避免水流盲目的涌入热水表。
同时，在启用新水管和水源时，应先排空管路内的杂质和气体，以保证热水表的正常使用。
LXZ D-15～25 远传智能水表使用说明书1用途及适用范围本企业生产制造的M-Bus湿式光电直读式（LXZD）水表采用旋翼式多流束基表，适用于单向、非脉冲水流。
产品符合国家标准GB/T 778.1～3-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和建设部标准CJ/T 224-2012《电子远传水表》。
主要用于企事业单位及居民小区用水的计量与管理工作，并为其合理收费提供科学的、定量的依据。
LXZD系列M-Bus湿式光电直读式水表具有如下优点：采用先进的液封技术液封的字轮机构，可长期保持表盘示值清晰和读数不受污染。
与传统脉冲水表相比，光电直读直接读取字轮数据，可将读数误差降低至零。
M-Bus通信采用总电供电的方式，平常无须供电，仅在抄表或阀门时才需要对它供电，功耗极低，电子件使用寿命长。
采用通用通讯协议，可通过采集设备等与上位机系统完美结合，实现抄表自动化。
EMC、ESD、EMI等电子产品电磁兼容方面性能超出国家标准，达到行业领先水平。
2主要技术参数表1 主要技术参数项目 参数结构型式 LXZD型M-Bus湿式光电直读式水表产品型号 LXZD-15 LXZD-20 LXZD-25 公称口径（mm） 15 20 25常用流量Q3 （m3/h） 2.5 4.0 4.0/6.3 Q3/Q180/100注压力损失等级 Δp63水表类型 冷水水表安装方式 水平水压等级 MAP10工作温度等级 T30数据采集方式 光电直读电源供电方式 M-Bus总线供电数据通讯接口 M-Bus工作电压 12V～42V静态工作电流 ≤1.5mA相对湿度 ≤93% RH适用安装环境 B适用电磁环境 E1准确度等级 2级环境温度 5℃～55℃注：量程比根据具体表型和度盘丝印而定；3主要功能特点读数准确：任何时间的实时读数均与水表机械示数一致，无需内置电源和备用电源，不会因停电、网络故障而丢失数据。
远传阀门控制：水表实现远传阀门控制，杜绝恶意欠费现象。

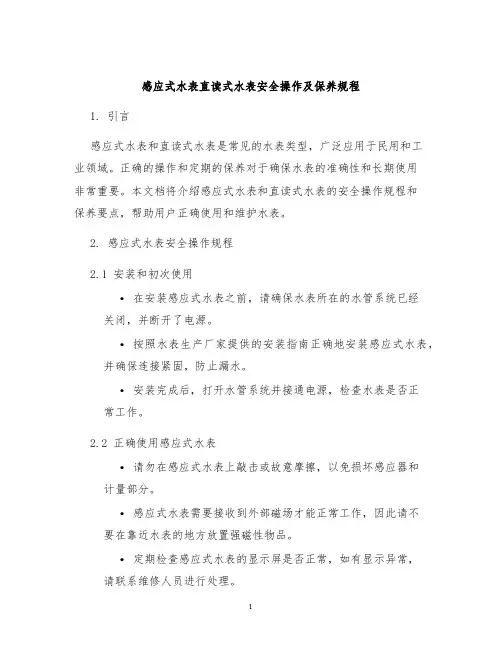

感应式水表直读式水表安全操作及保养规程1. 引言感应式水表和直读式水表是常见的水表类型，广泛应用于民用和工业领域。
正确的操作和定期的保养对于确保水表的准确性和长期使用非常重要。
本文档将介绍感应式水表和直读式水表的安全操作规程和保养要点，帮助用户正确使用和维护水表。
2. 感应式水表安全操作规程2.1 安装和初次使用•在安装感应式水表之前，请确保水表所在的水管系统已经关闭，并断开了电源。
•按照水表生产厂家提供的安装指南正确地安装感应式水表，并确保连接紧固，防止漏水。
•安装完成后，打开水管系统并接通电源，检查水表是否正常工作。
2.2 正确使用感应式水表•请勿在感应式水表上敲击或故意摩擦，以免损坏感应器和计量部分。
•感应式水表需要接收到外部磁场才能正常工作，因此请不要在靠近水表的地方放置强磁性物品。
•定期检查感应式水表的显示屏是否正常，如有显示异常，请联系维修人员进行处理。
•如需更换电池，请参考水表生产厂家提供的操作指南，并注意正确安装电池极性。
2.3 安全注意事项•感应式水表连接电源，请确保安装合格的漏电保护装置，以减少电击风险。
•在维修或清洗感应式水表时，务必先断开电源和关闭水管系统。
•如发现感应式水表有漏水或其他异常情况，请及时关闭水管系统，并联系维修人员进行处理。
3. 直读式水表安全操作及保养规程3.1 安装和初次使用•确保直读式水表安装在垂直的水管上，以确保准确测量水流。
•安装直读式水表之前，请确认水管系统已经关闭，并采取相应的措施，防止水流进入水表。
•根据水表生产厂家提供的安装指南正确安装直读式水表，并确保连接紧固，防止漏水。
•安装完成后，缓慢打开水管系统，并检查水表是否正常工作。
3.2 正确使用直读式水表•在读取直读式水表读数时，应站在正对水表的位置，以确保准确读取。
•请勿在直读式水表上施加过大的力量，以免损坏水表内部构件。
•避免直接将高温液体或腐蚀性液体接触到直读式水表上，以防损坏外观和计量部分。
远传式电磁水表应用安全操作及保养规程1. 引言远传式电磁水表是一种通过远程通信技术实现自动抄表和数据传输的水表。
它在水务管理中起到了重要的作用，但在使用过程中也需要注意安全操作和保养。
本文档将介绍远传式电磁水表的安全操作及保养规程，以提高操作人员的安全意识和维护水表的寿命。
2. 安全操作2.1. 安装与拆卸在安装和拆卸远传式电磁水表时，应遵循以下操作规程：•确保水表工作环境安全并具备良好的通风条件；•在进行安装和拆卸操作时，必须切断水表的进水和出水阀门；•使用合适的工具和设备，避免损坏水表和周围设施；•操作人员应穿戴好安全装备，避免因各种原因导致人身伤害。
2.2. 电源管理远传式电磁水表通常需要接入电源供电，操作人员应注意以下事项：•确保电源接线正确无误，避免短路或火灾等安全隐患；•定期检查电源线路，确保其完好无损；•如果出现电源线路故障或异常，应及时与专业人员联系进行维修。
2.3. 远程通信安全远传式电磁水表通过远程通信技术进行数据传输，为保障数据安全，应注意以下事项：•根据水务管理部门要求设置合适的用户名和密码，避免未授权访问；•定期更改密码，并定期更新软件和固件以提高安全性；•禁止将用户名和密码告知他人，避免泄露风险。
3. 保养规程为确保远传式电磁水表的正常运行和延长寿命，应注意以下保养规程：3.1. 清洁水表定期清洁水表外壳和显示屏，避免灰尘和污垢的积累。
清洁时使用柔软的干布进行擦拭，避免使用化学溶剂和腐蚀性材料。
3.2. 检查阀门定期检查水表进水和出水阀门，确保其正常运转，并及时处理阀门漏水等问题。
出现异常情况时，应及时联系水务管理部门进行维修。
3.3. 校准水表定期校准水表读数，避免读数偏差过大导致计费错误。
校准时应使用专业的校准设备，并按照水务管理部门的要求进行操作。
3.4. 定期维护定期检查水表电源和通信设备，确保其正常工作。
如果发现故障或异常，应及时联系专业人员进行维修或更换。

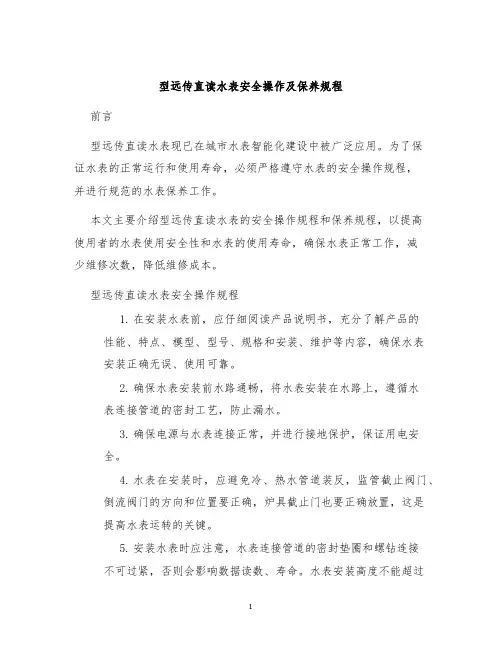

型远传直读水表安全操作及保养规程前言型远传直读水表现已在城市水表智能化建设中被广泛应用。
为了保证水表的正常运行和使用寿命，必须严格遵守水表的安全操作规程，并进行规范的水表保养工作。
本文主要介绍型远传直读水表的安全操作规程和保养规程，以提高使用者的水表使用安全性和水表的使用寿命，确保水表正常工作，减少维修次数，降低维修成本。
型远传直读水表安全操作规程1.在安装水表前，应仔细阅读产品说明书，充分了解产品的性能、特点、模型、型号、规格和安装、维护等内容，确保水表安装正确无误、使用可靠。
2.确保水表安装前水路通畅，将水表安装在水路上，遵循水表连接管道的密封工艺，防止漏水。
3.确保电源与水表连接正常，并进行接地保护，保证用电安全。
4.水表在安装时，应避免冷、热水管道装反，监管截止阀门、倒流阀门的方向和位置要正确，炉具截止门也要正确放置，这是提高水表运转的关键。
5.安装水表时应注意，水表连接管道的密封垫圈和螺钻连接不可过紧，否则会影响数据读数、寿命。
水表安装高度不能超过水表的限制范围，不得弯曲、弯曲、折叠，避免铁锈碎片、沙子、水渍等杂物进入水表内部。
6.水表除采用避雷装置外，不得连接其他电气电子设备，以避免电气干扰影响水表的正常工作。
7.系统升级时，禁止在水表内部随意拆卸、修改系统组件，避免操作不当导致水表损坏。
8.水表使用过程中，避免用力撞击、砸击、踩踏水表。
9.稳定气候条件下，水表内壳温度在0℃~40℃范围内时，型远传直读水表可正常运作，为避免室内温度变化导致水表内部环境异常，请勿在水表附近放置大功率电器。
10.水表运行中，如果发生异常情况，请立即停用水表并联系安装商、制造商或相关管理部门。
型远传直读水表保养规程1.定期检查水表各部件是否正常，弄清楚使用情况，了解水表的运行状况，对于有问题的及时找出原因，并进行维护和保养。
2.定期清洗水表内部，防止杂物进入水表引起故障，可以将水表内部加点柠檬酸或醋酸中和杂质，不要用强酸碱清洗水表。
远传直读式水表技术规范1 范围本标准规定了远传直读式水表的术语和定义、技术要求、安装、维护及故障处理、检验、标志、包装、运输及贮存、HSE要求等。
本标准适用于远传直读式水表的采购、施工设计、安装维护、验收和质量监督检验。
2 规范性引用文件下列文件中对本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 197普通螺纹公差GB/T 778.1—2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范GB/T 778.3—2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备GB 4793.1 测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB 50168 电缆线路施工及验收规范CECS 303 住宅远传抄表系统应用技术规程CJ/T 188 户用计量仪表数据传输技术条件CJ/T 224 电子远传水表JB/T 9329 仪器仪表运输、运输贮存基本环境条件和试验方法JG/T 162 住宅远传抄表系统JJG 162 冷水水表检定规程3 术语和定义下列术语和定义适用于本文件。
3.1远传直读式水表基表加装电子直读装置组成的、由电子直读装置直接读取基表的机械指示数据或信息，并保持一致性，能传输基表计量水的实际体积流量数据或待处理信息的智能水表。
3.2基表用于计量水量的速度式水表和容积式水表。
3.3直读装置远传水表中的机电转换单元，具有采用电子组件执行水流量信号的转换、数据处理与信息存储、信号远程传输等特定功能。
远传装置可做成独立的单元，能单独进行试验。
3.4计数直读计数直读是将采集脉冲的芯片装在每只水表上，通过电池保持其工作，将记录和累积的数据存储于芯片中，从芯片读出的数据就是表盘同步数据的直读方式。
3.5集中器用于多个采集器和／或远传表与主站间，实现数据采集、传输和储存等功能的电子装置。
3.6M-BUS 总线 M-BUS经由两条无极性传输线来同时供电和传输串行数据，各子站（以不同的ID确认）并联在M-BUS总线上。
3.7主站具有选择单个或多个从站（如集中器），并与从站进行信息交换的设备。
可以是计算机或其它数据终端。
3.8远传抄表系统由远传表、采集器或/和集中器、主站、通信网络和软件组成，实现自动抄表的系统。
4 技术要求4.1 表体结构4.1.1 结构件4.1.1.1 远传直读式水表的直读装置不应改变水表的性能，连接螺纹或法兰应符合GB/T 778.1的要求。
4.1.1.2水表检定标记应设在明处，无需拆卸水表即能看到。
4.1.1.3水表应配置可以封印的防护装置。
4.1.1.4远传直读式水表的结构尺寸应符合GB 778.1—2007中4.2.2的规定。
4.1.2材料远传直读式水表的制造材料的强度和耐用度应满足水表的特定使用要求，不受正常温度范围内水温变化的影响。
水表内所有涉水部分的材料，包括密封、防腐、隔离以及磁电等材料，应采用无毒、无污染、无生物活性的材料制造。
整体水表的制造材料应能抗内、外部腐蚀，或进行适当的表面防护处理。
4.1.3 外观和封印4.1.3.1外观远传直读式水表外观应满足以下要求：a）远传直读式水表外观应光洁美观，不应有毛刺、凹痕、划伤、裂纹、锈蚀、霉斑、螺纹损伤和涂层剥落等现象。
b）涂镀层应颜色均匀，不应有皱纹、流痕、针孔、起泡等缺陷。
c）显示的数字应醒目、整齐，表示功能的文字符号和标志应完整、清晰、端正。
d）读数装置上的防护玻璃应有良好的透明度，不应有使读数畸变等妨碍读数的缺陷。
4.1.3.2 封印远传直读式水表采用机械或电子封印进行防护。
当机械封印不能阻止对确定的测量结果有影响的访问时，应采用电子封印。
4.1.4 观察窗远传直读式水表指示装置应避免形成水汽冷凝或标示盘积垢。
4.2 运行参数4.2.1 密封性等级远传直读水表最大允许工作压力不应小于1.0 MPa，承受试验静水压后不应渗漏或损坏。
4.2.2 压力损失远传直读式水表在额定工作条件下的最大压力损失应不超过0.063 MPa，其中包括作为水表部件的过滤器或滤网。
4.2.3 耐久性应根据水表的常用流量（Q3）和过载流量（Q4）模拟GB/T 778.3—2007中表1列出的工作条件，证明水表能够满足相应耐久性要求。
4.2.4 工作温度冷水表工作温度按GB/T 778.3—2007中5.4.1表5的范围选取，温度等级宜为T30或T50。
4.2.5 外壳防护直读装置的外壳防护等级应达到IP68等级的要求，除不应浸入灰尘外，还应满足长期浸入水中的防水要求。
4.2.6 适用环境远传直读式水表安装环境应符合CJ/T 224的规定，在建筑物内的环境应为B级，安装在户外的环境应为C级。
4.2.7 适应电磁环境远传直读式水表适电磁环境符合CJ/T 224的规定，应为E1级。
4.3计量要求4.3.1 计量特性4.3.1.1水表按常用流量Q3 (m3/h)及Q3与最小流量Q1的比值标志。
4.3.1.2 流量测量范围由Q3/Q1的比值确定，并符合GB/T 778.3—2007中5.1.2的要求。
4.3.1.3 常用流量（Q3）与过载流量(Q4)的关系：Q4/Q3=1.25。
4.3.1.4分界流量(Q2)与最小流量(Q1)的关系：Q2/Q1=1.6。
4.3.3 最大允许误差低区的最大允许误差为±5%；高区的最大允许误差当水温≤30℃时为±2%，水温＞30℃时为±3%；使用中的最大允许误差为上述最大允许误差的2倍。
4.3.4 零流量积算读数流量为零时，水表的积算读数应无变化。
4.4 直读装置性能要求4.4.1 机电转换误差远传直读式水表的机电转换误差不应超过±1最小转换分度值，单位为m3。
4.4.2 数据处理与信息储存直读装置应具备数据处理和信息储存的功能。
每只水表可脱离总线独立工作，在外部停电、水表断线、水表挪位等情况下，水表计数均不得受影响。
直读装置存储的信息至少包括：累积水量、水表标识（如表编号、类型等）、工作状态信息。
4.4.3 数据传输4.4.3.1 直读装置应具备通讯接口，接口应符合本标准相关条款的要求。
4.4.3.2 水表的输出参数应包括实时时间、结算日期累积量、当前日期累积量。
4.4.3.3 水表显示的单位为m3。
4.4.4 直读装置可靠性在规定的使用条件下，直读装置的平均无故障工作时间（MTBF）不应小于4000 h。
4.4.5 数据安全性4.4.5.1 直读装置应具备数据安全性保护功能。
4.4.5.2 当其它设备通过接口与水表交换信息时，水表的计量性能、存储的数据信息和参数不应受到影响和改变。
4.4.5.3 直读装置应具有非正常中断保护功能，在任何情况下，直读装置存储、记录的水量数据以及运行参数不应因非法操作和干拢而发生改变，外部电源中断或通信失败不应丢失内存数据，恢复后能正常工作。
4.4.5.4 直读装置应有防雷击保护措施。
4.4.6 电源4.4.6.1 直读装置的电源包括外部电源以及内部可更换或不可更换的电源。
采用内置可更换电池时，电池正常使用时间应不低于6年。
4.4.6.2 远传直读式水表所用电池应有电池电压状态的输出参数。
4.5 通讯接口4.5.1 接口形式远传直读式水表的通讯接口应采用M-BUS物理接口。
4.5.2 接口要求每只远传水表空闲状态下从接口上获取不大于2 mA的电流，接口的连接方式为无极性。
4.5.3 通讯方式采用主从结构的半双工通讯方式。
4.5.4 通讯协议上行通信协议应符合中原油田的《水电气远程集中抄表系统集中器上行技术规范》和《一卡制收费系统数据交互技术规范》。
下行通信协议详见附录A。
4.5.5 M-BUS接口的数据传输状态远传水表应通过接口电压电平的变化识别信息，传号接口电压应不大于42V，空号接口电压比传号时接口电压小于10V，且应大于12V；远传水表应通过电流大小的变化传送信息，传号时传号电流为0mA～2mA，空号时空号电流在传号电流的基础上增加11mA～20mA。
空闲时，远传水表应保持传号状态。
4.6 远传系统4.6.1 系统结构远传直读式水表抄表系统宜采用示意图1所示结构。
水表直接并联在总线上，再将总线接到集中器上，集中器通过总线并联起来后接到GPRS发射器上，各小区内宜通过有线连接，小区与主站宜通过无线传输。
图1 远传直读式水表抄表系统结构4.6.2 功能要求4.6.2.1 抄收功能系统应将远传表的数据经集中器传输到主站，并对数据进行处理、存储，按操作员的命令显示和打印出各用户月计费清单，当规定时间内收不到数据时，应有记录并报警。
4.6.2.2 设置功能系统应具有设置日期、时间、设备参数等初始参数和抄收间隔、抄收周期参数的功能，且这些参数可以远程设置。
4.6.2.3 安全控制功能系统中各设备应具有完善的操作安全权限管理功能和防止人为破坏与误操作的锁定功能。
4.6.2.4 其它功能系统应具有自校时、自诊断、发布冻结命令等功能。
4.6.3 系统抄表准确度抄表系统读出的用户用水量V1与用户水表基表读出的用户用水量V0的差值应满足式1的要求：∣(V11－V01)－(V10－V00)∣≤0.05%(V01－V00) ＋1×10-α＋γ×10-β (1)式中:V11——试验结束时刻t＝t1，系统读出的用水量V1的值；V01——试验结束时刻t＝t1，水表基表读出的用户用水量V0的值；(V11－V01)——试验结束时刻t＝t1，系统读出的用水量与水表基表读出的用水量的差；V10——试验开始时刻t＝t0，系统读出的用水量V1的值；V00——试验开始时刻t＝t0，水表基表读出的用户用水量V0的值；(V10－V00)——初始化结束时刻t＝t0，系统读出的用水量与水表基表读出的用水量的差；(V01－V00)——试验期间，即t＝t1－t0，水表基表读出的用户用水量V0的值；0.05%——水表基表的累积误差系统；α——实际抄读用户水表基表读数的小数位数；β——实际水读数的小数位数；γ——系统误差，γ＝0。
4.6.4 数据抄读总差错率系统对水表数据抄读的总差错率应满足式2的要求。
ηe＝(m1/m) ×100%≤0.3% (2)式中:ηe ——系统数据抄读总差错率；m1 ——不满足4.6.3要求的数据个数；m——抄读到的数据总个数。
4.6.5 传输介质传输介质满足CECS 303的要示,水表到集中器之间距离200m内宜用截面积大于2×0.75mm2铜芯双绞屏蔽线，200 m外宜用截面积大于2×1 mm2铜芯双绞屏蔽线。
