环氧树脂的化学合成及其应用研究

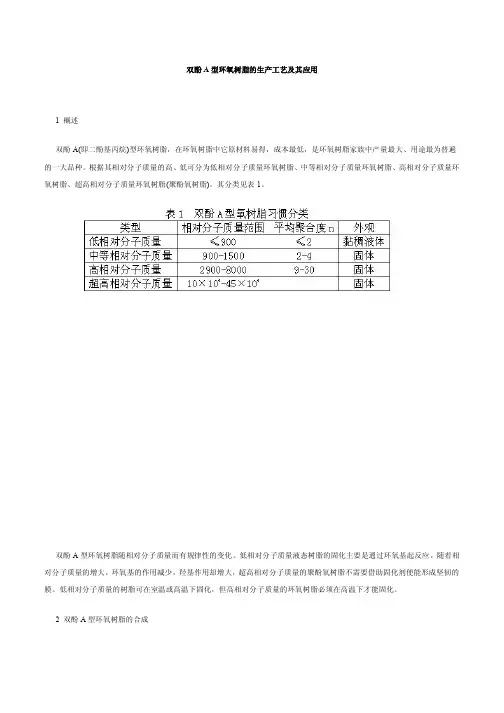

双酚A型环氧树脂的生产工艺及其应用

1概述

双酚A(即二酚基丙烷)型环氧树脂，在环氧树脂中它原材料易得，成本最低，是环氧树脂家族中产量最大、用途最为普遍的一大品种。根据其相对分子质量的高、低可分为低相对分子质量环氧树脂、中等相对分子质量环氧树脂、高相对分子质量环氧树脂、超高相对分子质量环氧树脂(聚酚氧树脂)。其分类见表1。

双酚A型环氧树脂随相对分子质量而有规律性的变化。低相对分子质量液态树脂的固化主要是通过环氧基起反应，随着相对分子质量的增大，环氧基的作用减少，羟基作用却增大，超高相对分子质量的聚酚氧树脂不需要借助固化剂便能形成坚韧的膜。低相对分子质量的树脂可在室温或高温下固化，但高相对分子质量的环氧树脂必须在高温下才能固化。

2双酚A型环氧树脂的合成2.1合成原理

双酚A型环氧树脂是由双酚A和环氧氯丙烷在碱性催化剂(通常用NaOH)作用下缩聚而成。

2.2合成工艺

2.2.1低相对分子质量双酚A型环氧树脂

低相对分子质量双酚A型环氧树脂的合成方法归纳起来大致有两种：一步法和二步法。一步法又可分为一次加碱法和二次加碱法。二步法又可分为间歇法和连续法。

一步法工艺是把双酚A和环氧氯丙烷在NaOH作用下进行缩聚，国内产量最大的E-44环氧树脂就是采用一步法工艺合成的。

二步法工艺是双酚A和环氧氯丙烷在催化剂(如季铵盐)作用下，第一步通过加成反应生成二酚基丙烷氯醇醚中间体，第二步在NaOH存在下进行反应生成环氧树脂。二步法的优点是：反应时间短，操作稳定，温度波动小，易于控制；加碱时间短，可避免环氧氯丙烷大量水解；产品质量好而且稳定，产率高。国产E-51、E-54环氧树脂就是采用二步法工艺合成的。

2.2.2中、高相对分子质量双酚A型环氧树脂

中、高相对分子质量双酚A型环氧树脂的合成方法大体上也可分为两种：一步法和二步法。一步法又可分为水洗法、溶剂萃取法、溶剂法。二步法又可分为本体聚合法和催化聚合法。

2.2.2.1中相对分子质量双酚A型环氧树脂

环氧树脂的医学应用

环氧树脂是一种高分子材料，在医学上有着广泛的应用。它的物理和化学性质使其成为一种很好的医学材料，可用于多种医疗设备、医用材料和生物医学工程。在本文中，我们将详细介绍环氧树脂在医学上的应用。

一、环氧树脂的基本介绍

环氧树脂是一种高分子化合物，由环氧基和含有双酚基的硬化剂组成。它的物理和化学性质使得它成为一种理想的工程材料，可以用于多种领域。环氧树脂从20世纪40年代开始应用于医学领域，并在临床实践中表现出了良好的耐久性和生物相容性。

二、环氧树脂的医学应用

1. 医疗器械

环氧树脂广泛应用于医疗器械制造中，它可以用于制作人工心脏瓣膜、人工心脏、骨科植入物、血管支架等。环氧树脂可以提供很好的耐久性和强度，能够在体内长时间保持稳定的性能和形状。

2. 医用材料

环氧树脂具有独特的化学结构，使其成为一种良好的医用材料，可用于制作口腔修补材料、成像材料、口腔种植体等。环氧树脂具有良好的相容性、可模性和耐磨性，在医学领域中使用广泛。

3. 生物医学工程

利用环氧树脂可以制造出各种生物医学工程产品，合成生物材料、细胞培养支架和组织工程。在这些应用中，环氧树脂可以提供良好的生物相容性、可控性和可调节性能，可大大提高生物材料的效能和稳定性。

三、环氧树脂的性质

环氧树脂具有许多优异的性质，使其在医学中被广泛应用。以下是一些主要的性质：

1. 良好的机械强度：环氧树脂具有很高的机械强度，在医学器械和骨科植入物中使用广泛。

2. 耐久性：环氧树脂具有很高的抗疲劳性和耐腐蚀性，长时间使用后表现出极好的耐久性。 3. 生物相容性：环氧树脂可以被设计成具有优异的生物相容性，适合作为医学材料。已有许多关于环氧树脂的生物相容性研究，证明了它在医学应用中的安全性。

4. 制备方便：环氧树脂具有良好的可塑性和可模性，制备方便。

双酚a型环氧树脂实验报告

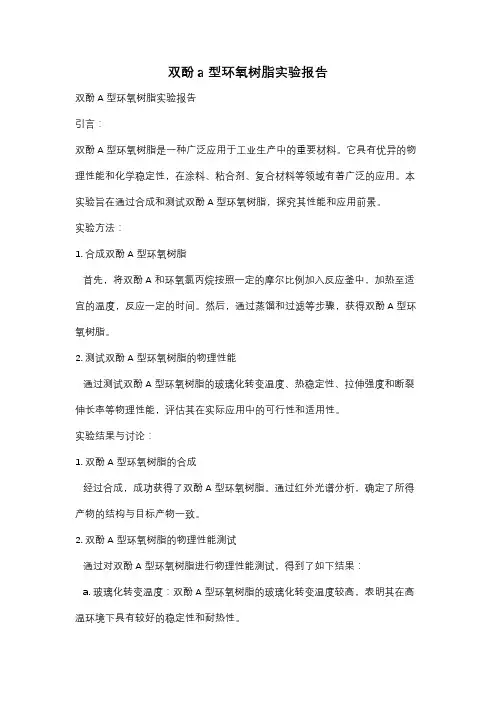

双酚A型环氧树脂实验报告

引言：

双酚A型环氧树脂是一种广泛应用于工业生产中的重要材料。它具有优异的物理性能和化学稳定性，在涂料、粘合剂、复合材料等领域有着广泛的应用。本实验旨在通过合成和测试双酚A型环氧树脂，探究其性能和应用前景。

实验方法：

1. 合成双酚A型环氧树脂

首先，将双酚A和环氧氯丙烷按照一定的摩尔比例加入反应釜中，加热至适宜的温度，反应一定的时间。然后，通过蒸馏和过滤等步骤，获得双酚A型环氧树脂。

2. 测试双酚A型环氧树脂的物理性能

通过测试双酚A型环氧树脂的玻璃化转变温度、热稳定性、拉伸强度和断裂伸长率等物理性能，评估其在实际应用中的可行性和适用性。

实验结果与讨论：

1. 双酚A型环氧树脂的合成

经过合成，成功获得了双酚A型环氧树脂。通过红外光谱分析，确定了所得产物的结构与目标产物一致。

2. 双酚A型环氧树脂的物理性能测试

通过对双酚A型环氧树脂进行物理性能测试，得到了如下结果：

a. 玻璃化转变温度：双酚A型环氧树脂的玻璃化转变温度较高，表明其在高温环境下具有较好的稳定性和耐热性。 b. 热稳定性：双酚A型环氧树脂在高温下表现出较好的热稳定性，能够保持较长时间的结构完整性。

c. 拉伸强度和断裂伸长率：双酚A型环氧树脂具有较高的拉伸强度和断裂伸长率，表明其在应力作用下具有较好的韧性和延展性。

这些结果表明，双酚A型环氧树脂具有优异的物理性能，适用于多种工业应用场景。

结论：

通过本实验，我们成功合成了双酚A型环氧树脂，并测试了其物理性能。结果表明，双酚A型环氧树脂具有优异的热稳定性、耐热性和韧性，适用于涂料、粘合剂、复合材料等领域。双酚A型环氧树脂在工业生产中有着广阔的应用前景，值得进一步深入研究和开发。

未来展望：

双酚A型环氧树脂的实验结果表明其潜力巨大，但仍有待进一步研究和优化。未来的研究可以集中在以下几个方面：

聚醚型水性环氧树脂固化剂的合成进行研究

最近，中石化巴陵石化公司环氧树脂事业部，对聚醚型水性环氧树脂固化剂的合成进行研究。据中国环氧树脂行业协会专家介绍，他们采用多乙烯多胺与低分子质量环氧树脂反应，并在其中引入聚醚和环氧树脂CYD-128合成的CYD-128改性聚醚链段，合成聚醚型水性固化剂，实验表明工艺可行。对CYD-128改性聚醚合成过程中各影响因素进行了研究，并对聚醚水性固化剂固化性能进行了评价。最佳配方与工艺为：选择分子质量为1 500的聚醚，环氧树脂与聚醚物质的量比为2：1，催化剂选用BF3(60℃时加入)。与现有文献中报道的固化物性能相比，水性固化剂固化环氧体系的的柔韧性和附着力有大幅提高，硬度、光泽度和强度改变不大。固化剂是影响双组分环氧涂料性能的关键因素之一，目前实际使用的水性环氧固化剂大多为它们的改性产物，包括酰胺化多胺、聚酰胺和环氧-多胺加成物。由于酰胺类固化剂固化后涂膜的耐水性和耐化学药品性较差，现在研究的水性环氧固化剂主要是封端的环氧一多胺类加成物。

水性环氧树脂体系已经成为树脂行业研究的重点，作为水性环氧树脂体系的必要组分——水性环氧固化剂的研究开发也日趋重要。环氧涂料性能优良，在防腐、工业地坪、建筑等领域得到了广泛的应用；但目前使用的环氧涂料主要为溶剂型涂料，近年来随着人们环保意识的不断提高，许多国家相继颁布了限制挥发性有机溶剂(VOC)的环保法规，涂料的水性化、无溶剂化和高固体分化已成为涂料发展的必然趋势。水性环氧树脂体系终于浮出水面。据中国环氧树脂行业协会专家介绍，普通的水性环氧树脂涂料的涂膜的硬度较高，但柔韧性和抗冲击性均较差，该研究采用在固化剂中引入聚醚链段的方法改进了这些缺点。用多乙烯多胺、液体环氧树脂和CYD-128改性聚醚进行反应，合成ABA型端氨基环氧-胺加成物。然后通过环氧-胺加成，单环氧封端，酸化成盐的工艺，合成聚醚型水性固化剂。其主要原料包括——聚醚：分析纯；CYD-128：工业级；甲苯：分析纯；多乙烯多胺：工业级；单环氧化合物：工业级；冰醋酸：分析纯。反应机理/设计原理则是：引入柔性链共聚单元，调节刚性链的柔韧性。
