环氧树脂的合成工艺

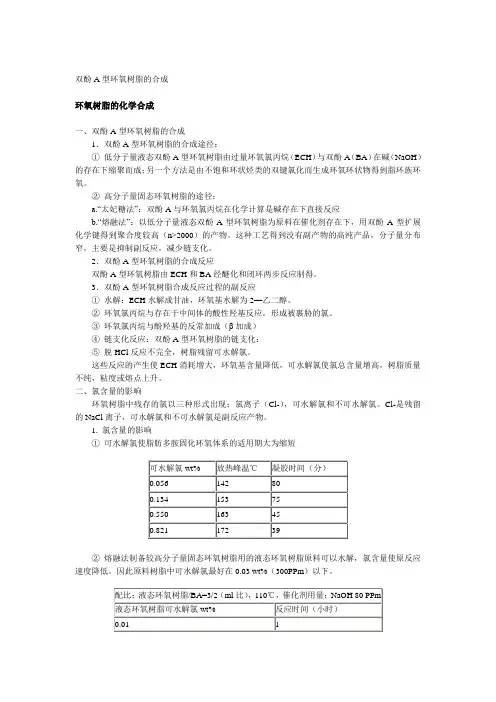

双酚A型环氧树脂的合成

环氧树脂的化学合成

一、双酚A型环氧树脂的合成

1．双酚A型环氧树脂的合成途径：

① 低分子量液态双酚A型环氧树脂由过量环氧氯丙烷（ECH）与双酚A（BA）在碱（NaOH）的存在下缩聚而成；另一个方法是由不饱和环状烃类的双键氯化而生成环氧环状物得到脂环族环氧。

② 高分子量固态环氧树脂的途径：

a.“太妃糖法”：双酚A与环氧氯丙烷在化学计算是碱存在下直接反应

b.“熔融法”：以低分子量液态双酚A型环氧树脂为原料在催化剂存在下，用双酚A型扩展化学键得到聚合度较高（n>2000）的产物。这种工艺得到没有副产物的高纯产品，分子量分布窄，主要是抑制副反应，减少链支化。

2．双酚A型环氧树脂的合成反应

双酚A型环氧树脂由ECH和BA经醚化和闭环两步反应制得。

3．双酚A型环氧树脂合成反应过程的副反应

① 水解：ECH水解成甘油，环氧基水解为2—乙二醇。

② 环氧氯丙烷与存在于中间体的酸性羟基反应，形成被裹胁的氯。

③ 环氧氯丙烷与酚羟基的反常加成（β加成）

④ 链支化反应：双酚A型环氧树脂的链支化：

⑤ 脱HCl反应不完全，树脂残留可水解氯。

这些反应的产生使ECH消耗增大，环氧基含量降低，可水解氯使氯总含量增高，树脂质量不纯，粘度或熔点上升。

二、氯含量的影响

环氧树脂中残存的氯以三种形式出现：氯离子（Cl-），可水解氯和不可水解氯。Cl-是残留的NaCl离子，可水解氯和不可水解氯是副反应产物。

1. 氯含量的影响

① 可水解氯使脂肪多胺固化环氧体系的适用期大为缩短

可水解氯wt% 放热峰温℃ 凝胶时间（分）

0.056 142 80

0.134 153 75

0.550 163 45

0.821 172 39

② 熔融法制备较高分子量固态环氧树脂用的液态环氧树脂原料可以水解，氯含量使原反应速度降低。因此原料树脂中可水解氯最好在0.03 wt%（300PPm）以下。

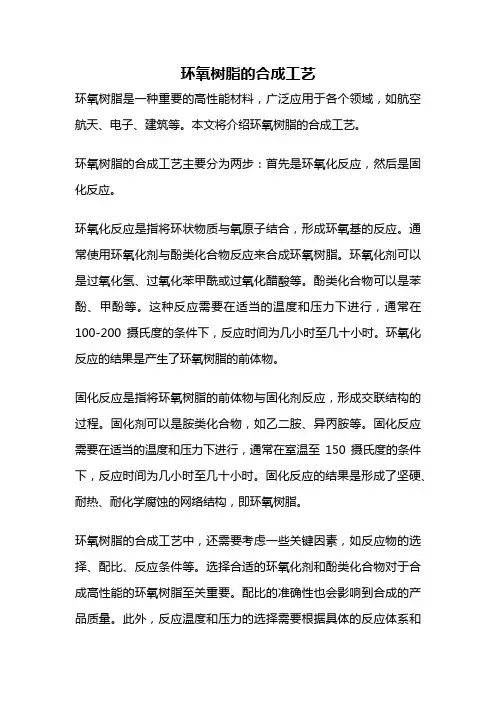

环氧树脂的合成工艺

环氧树脂是一种重要的高性能材料，广泛应用于各个领域，如航空航天、电子、建筑等。本文将介绍环氧树脂的合成工艺。

环氧树脂的合成工艺主要分为两步：首先是环氧化反应，然后是固化反应。

环氧化反应是指将环状物质与氧原子结合，形成环氧基的反应。通常使用环氧化剂与酚类化合物反应来合成环氧树脂。环氧化剂可以是过氧化氢、过氧化苯甲酰或过氧化醋酸等。酚类化合物可以是苯酚、甲酚等。这种反应需要在适当的温度和压力下进行，通常在100-200摄氏度的条件下，反应时间为几小时至几十小时。环氧化反应的结果是产生了环氧树脂的前体物。

固化反应是指将环氧树脂的前体物与固化剂反应，形成交联结构的过程。固化剂可以是胺类化合物，如乙二胺、异丙胺等。固化反应需要在适当的温度和压力下进行，通常在室温至150摄氏度的条件下，反应时间为几小时至几十小时。固化反应的结果是形成了坚硬、耐热、耐化学腐蚀的网络结构，即环氧树脂。

环氧树脂的合成工艺中，还需要考虑一些关键因素，如反应物的选择、配比、反应条件等。选择合适的环氧化剂和酚类化合物对于合成高性能的环氧树脂至关重要。配比的准确性也会影响到合成的产品质量。此外，反应温度和压力的选择需要根据具体的反应体系和产品要求进行调整。

在环氧树脂的合成工艺中，还可以通过引入其他功能性单体来改变其性能。例如，可以添加含有双键的单体，使环氧树脂具有良好的耐冲击性和韧性。还可以添加含有活性基团的单体，使环氧树脂具有更好的耐化学腐蚀性能。这些功能性单体的引入可以通过共聚反应实现。

环氧树脂的合成工艺是一个复杂的过程，需要合理选择反应物、配比和反应条件。通过环氧化反应和固化反应，可以合成出具有良好性能的环氧树脂。随着科技的进步，环氧树脂的合成工艺也在不断发展，为各个领域提供了更多应用的可能性。

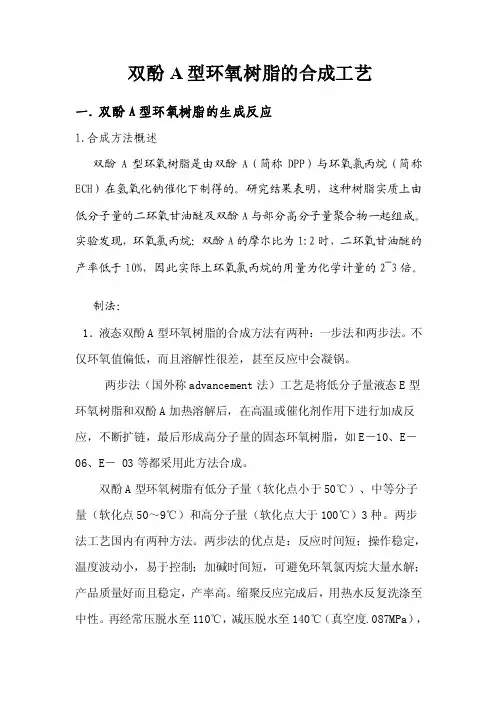

双酚A型环氧树脂的合成工艺

一. 双酚A型环氧树脂的生成反应

1.合成方法概述

双酚A型环氧树脂是由双酚A（简称DPP）与环氧氯丙烷（简称ECH）在氢氧化钠催化下制得的。研究结果表明，这种树脂实质上由

低分子量的二环氧甘油醚及双酚A与部分高分子量聚合物一起组成。实验发现，环氧氯丙烷：双酚A的摩尔比为1:2时，二环氧甘油醚的

产率低于10%，因此实际上环氧氯丙烷的用量为化学计量的2~3倍。 制法：

1．液态双酚A型环氧树脂的合成方法有两种：一步法和两步法。不

仅环氧值偏低，而且溶解性很差，甚至反应中会凝锅。 两步法（国外称advancement法）工艺是将低分子量液态E型

环氧树脂和双酚A加热溶解后，在高温或催化剂作用下进行加成反应，不断扩链，最后形成高分子量的固态环氧树脂，如E－10、E－

06、E－ 03等都采用此方法合成。

双酚A型环氧树脂有低分子量（软化点小于50℃）、中等分子量（软化点50～9℃）和高分子量（软化点大于100℃）3种。两步

法工艺国内有两种方法。两步法的优点是：反应时间短；操作稳定，温度波动小，易于控制；加碱时间短，可避免环氧氯丙烷大量水解；

产品质量好而且稳定，产率高。缩聚反应完成后，用热水反复洗涤至

中性。再经常压脱水至110℃，减压脱水至140℃（真空度.087MPa），便可放料装盘，冷却至室温，即得产品。催化聚合法是将液态双酚A

型环氧树脂和双酚A在反应釜中加热至80～120℃使其溶解，然后加入催化剂使之发生反应，让其放热自然升温。

一步法（国外称Taffy法）工艺是将双酚A与环氧氯丙烷在NaOH作用下进行缩聚反应，用于制造中等分子量的固态环氧树脂 2．固态双酚A型环氧树脂的合成方法也可分为两种。

一步法工艺是把双酚A和环氧氯丙烷在NaOH作用下进行缩聚，即开环和闭环反应在同一反应条件下进行的。

双酚A型环氧树脂的工艺流程如下：

环氧氯丙烷与双酚A摩尔比的变化其生成反应

二．原料及催化剂的作用

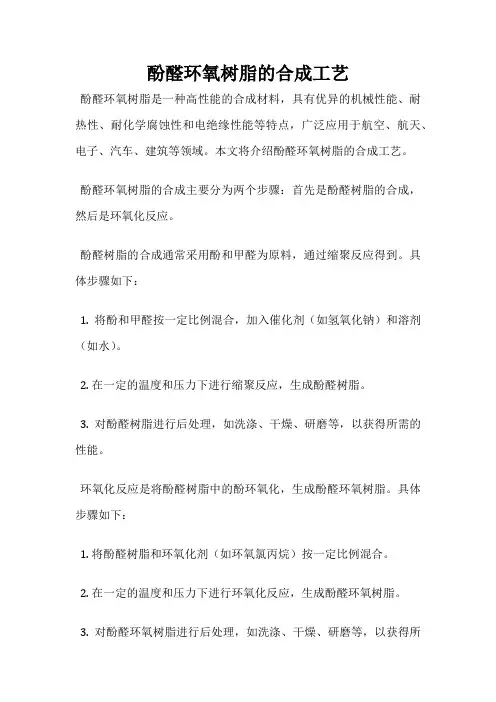

酚醛环氧树脂的合成工艺

酚醛环氧树脂是一种高性能的合成材料，具有优异的机械性能、耐热性、耐化学腐蚀性和电绝缘性能等特点，广泛应用于航空、航天、电子、汽车、建筑等领域。本文将介绍酚醛环氧树脂的合成工艺。

酚醛环氧树脂的合成主要分为两个步骤：首先是酚醛树脂的合成，然后是环氧化反应。

酚醛树脂的合成通常采用酚和甲醛为原料，通过缩聚反应得到。具体步骤如下：

1. 将酚和甲醛按一定比例混合，加入催化剂（如氢氧化钠）和溶剂（如水）。

2. 在一定的温度和压力下进行缩聚反应，生成酚醛树脂。

3. 对酚醛树脂进行后处理，如洗涤、干燥、研磨等，以获得所需的性能。

环氧化反应是将酚醛树脂中的酚环氧化，生成酚醛环氧树脂。具体步骤如下：

1. 将酚醛树脂和环氧化剂（如环氧氯丙烷）按一定比例混合。

2. 在一定的温度和压力下进行环氧化反应，生成酚醛环氧树脂。

3. 对酚醛环氧树脂进行后处理，如洗涤、干燥、研磨等，以获得所需的性能。

需要注意的是，酚醛环氧树脂的合成过程中需要控制反应条件，如温度、压力、催化剂种类和用量等，以获得所需的性能。同时，还需要对合成产物进行严格的质量控制和检测，以确保产品质量。

酚醛环氧树脂的合成工艺是一个复杂的过程，需要掌握一定的化学知识和实验技能。只有通过科学的合成工艺和质量控制，才能获得高性能的酚醛环氧树脂产品。
