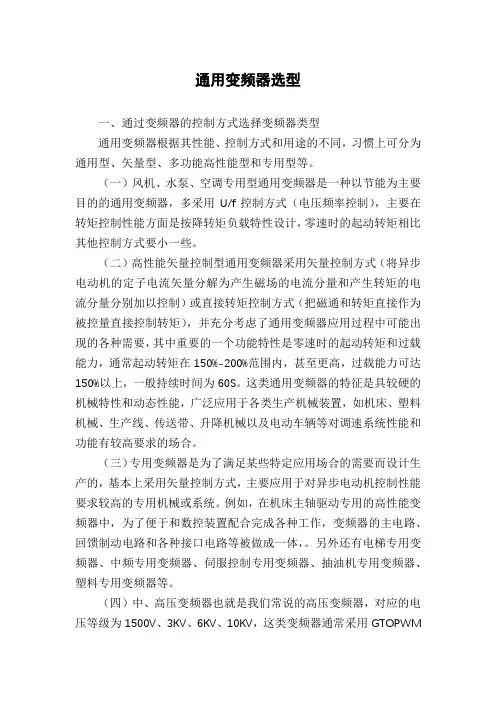

变频器选型规范

- 1 - 变频器选型规范

变频器的正确选择对于掌握系统的正常运行是特别关键的。选择变频器时必需要充分了解变频器所驱动的负载特性。人们在实践中常将生产机械分为三种类型:恒转矩负载、恒功率负载和风机、水泵负载。

恒转矩负载：

负载转矩ＴＬ与转速ｎ无关，任何转速下ＴＬ总保持恒定或基本恒定。例如传送带、搅拌机，挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载。

变频器拖动恒转矩性质的负载时，低速下的转矩要足够大，并且有足够的过载能力。假如需要在低速下稳速运行，应当考虑标准异步电动机的散热能力，避免电动机的温升过高。

恒功率负载：

机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。负载的恒功率性质应当是就一定的速度变化范围而言的。当速度很低时，受机械强度的限制，ＴＬ不可能无限增大，在低速下转变为恒转矩性质。负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。电动机在恒磁通调速时，最大容许输出转矩不变，属于恒转矩调速；而在弱磁调速时，最大容许输出转矩与速度成反比，属于恒功率调速。 - 2 - 假如电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相全都时，即所谓“匹配”的状况下，电动机的容量和变频器的容量均最小。

风机、泵类负载：

在各种风机、水泵、油泵中，随叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与速度ｎ的２次方成正比。随着转速的减小，转速按转速的２次方减小。这种负载所需的功率与速度的３次方成正比。当所需风量、流量减小时，利用变频器通过调速的

方式来调整风量、流量，可以大幅度地节省电能。由于高速时所需功率随转速增长过快，与速度的三次方成正比，所以通常不应使风机、泵类负载超工频运行。

西门子公司可以供应不同类型的变频器，用户可以依据自己的实际工艺要求和运用场合选择不同类型的变频器。在选择变频器时因留意以下几点留意事项：

１．依据负载特性选择变频器，如负载为恒转矩负载需选择ｓｉｅｍｅｎｓＭＭＶ／ＭＤＶ变频器，如负载为风机、泵类负载应选择ｓｉｅｍｅｎｓＥＣＯ变频器。

２．选择变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。另外应充分考虑变频器的输出含有高次谐波，会造成电动机的功率因数和效率都会变坏。因此，用变频器给电动机供电与用工频电网供电相比较，电动机的电流增加１０％而温升增加２０％左右。所以在选择电动机和变频器时，应考虑到这中状况，适当留 - 3 - 有裕量，以防止温升过高，影响电动机的使用寿命。

３．变频器若要长电缆运行时，此时应当采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不够。所以变频器应放大一档选择或在变频器的输出端安装输出电抗器。

４．当变频器用于掌握并联的几台电机时，一定要考虑变频器到电动机的电缆的长度总和在变频器的容许范围内。假如超过规定值，要放大一档或两档来选择变频器。另外在此种状况下，变频器的掌握方式只能为Ｖ／Ｆ掌握方式，并且变频器无法保护电动机的过流、过载保护，此时需在每台电动机上加熔断器来实现保护。

５．对于一些特别的应用场合，如高环境温度、高开关频率、高海拔高度等，此时会引起变频器的降容，变频器需放大一档选择。

６．使用变频器掌握高速电机时，由于高速电动机的电抗小，高次谐波亦增加输出电流值。因此，选择用于高速电动机的变频器时，应比平凡电动机的变频器稍大一些。

７．变频器用于变极电动机时，应充分留意选择变频器的容量，使其最大额定电流在变频器的额定输出电流以下。另外，在运行中进行极数转换时，应先停止电动机工作，否则会造成电动机空转，恶劣时会造成变频器损坏。

８．驱动防爆电动机时，变频器没有防爆构造，应将变频器设置在危急场所之外。

９．使用变频器驱动齿轮减速电动机时，使用范围受到齿轮转动部分润滑方式的制约。润滑油润滑时，在低速范围 - 4 - 内没有限制；在超过额定转速以上的高速范围内，有可能发生润滑油用光的危急。因此，不要超过最高转速容许值。

１０．变频器驱动绕线转子异步电动机时，大多是利用已有的电动机。

绕线电动机与平凡的鼠笼电动机相比，绕线电动机绕组的阻抗小。因此，简单发生由于纹波电流而引起的过电流跳闸现象，所以应选择比通常容量稍大的变频器。一般绕线电动机多用于飞轮力矩ＧＤ２较大的场合，在设定加减速时间时应多留意。

１１．变频器驱动同步电动机时，与工频电源|稳压器相比，降低输出容量１０％～２０％，变频器的连续输出电流要大于同步电动机额定电流与同步牵入电流的标幺值的乘积。

１２．对于压缩机、振动机等转矩波动大的负载和油压泵等有峰值负载状况下，假如根据电动机的额定电流或功率值选择变频器的话，有可能发生因峰值电流使过电流保护动作现象。因此，应了解工频运行状况，选择比其最大电流更大的额定输出电流的变频器。变频器驱动潜水泵电动机时，因为潜水泵电动机的额定电流比通常电动机的额定电流大，所以选择变频器时，其额定电流要大于潜水泵电动机的额定电流。

１３．当变频器掌握罗茨风机时，由于其起动电流很大，所以选择变频器时一定要留意变频器的容量是否足够大。

１４．选择变频器时，一定要留意其防护等级是否与现 - 5 - 场的状况相匹配。否则现场的灰尘、水汽会影响变频器的长久运行。

１５．单相电动机不适用变频器驱动。

篇2：机电设备选型更新制度

1、机电设备管理人员，必需经常深入生产实际，了解状况，的确把握全矿机电设备状况，严格把关，不需要的不予购买。

2、对一些确需增购设备或配件的，需由机电科作出计划，由科长、矿长逐级批准后购买。

3、对于购置的设备及配件，必需由机电科检验，规格型号是否符合，质量是否合格，验收合格后方可登记入库。

4、对一些急需配件，必需注明状况，按规定时间供应，否则哪个环节影响生产，追究哪个环节责任。

5、计划购置设备时，有关人员必需进行技术咨询，机电科进行技术经济论证后，经科长签字报矿长审批购进。

6、机电科依据全矿设备运行状况，对老、旧、杂设备依据使用状况，作出更新计划，进行技术咨询后，报矿长批准进行购置。每年必需做出更新计划准时报有关部门进行论证。

篇3：气动隔膜泵及电动膜膜泵的选型及操作事项

气动隔膜泵和电动隔膜泵又称节制泵，是执行器的首要类型，经由过程接管调整节制单元输出的节制旌旗灯号，借助动力操作去转变流体流量。隔膜泵一般由执行机构和阀门组成。 - 6 - 采悠揭捉缩空气为动力源，对于各类侵蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

气动隔膜泵其有四种材质：铝合金、铸铁、塑料、不锈钢。隔膜泵电动隔膜泵其有四种材质：铝合金、铸铁、塑料、不锈钢。隔膜泵根据分歧液体介质分袂采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。以知足需要。安设在各类非凡场所，用来抽送种常规泵不能抽吸的介质。

一.气动隔膜泵和电动隔膜泵的类别

气动隔膜泵和电动隔膜泵按其所配执行机构使用的动力，大西洋牌隔膜泵分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质(如油等)压力为动力的电液动隔膜泵，此外，按其功能和特征分，还有电磁阀、电子式、智能式、现场总线型隔膜泵等。隔膜泵的产物类型良多，结构也多种多样，而且还在不竭更新和转变。一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。

二.气动隔膜泵和电动隔膜泵类型的选择

1.气动隔膜泵和电动隔膜泵的阀体类型选择阀体的选择是隔膜逼揭捉择中最主要的环节。隔膜泵阀体种类良多，常用的有纵贯单座、纵贯双座、角形、隔膜、小流量、三通、偏疼扭转、蝶形、套筒式、球形等10种。在选择阀门之前，要对节制过程的介质、工艺前提和参数进行细心的剖析，收 - 7 - 集足够的数据，体会系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。在详细选择时，可年夜以下几方面考虑：

(1)阀芯形状结构首要根据所选择的流量特征和不服衡力等身分考虑。

(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接号缦沔每一次封锁城市受到严重摩擦。是以阀门的流路要滑腻，阀的内部材料要坚硬。

(3)耐腐誓暌股于介质具有侵蚀性，在能知足调整功能的情形下，尽量选择结构简洁阀门。

(4)介质的温度、压力当介质的温度、压力高且转变年夜时，应选用阀芯和阀座的材料受温度、压力转变小的阀门。

(5)防止闪蒸和空化闪蒸和空化只发生在液体介质。在现实出产过程中，闪蒸和空化不仅影响流量系数的计较，还会形成振动和噪声，使阀门的使用寿命变短，是以在选择阀门时应防止阀门发生闪蒸和空化。
