变频器的选型

作者：刘志强 王媛媛 吴春锐 刘志文 杨智亮 董欣磊

来源：《科技资讯》2012年第13期

摘 要:通用变频器在工业中的应用能大大节约能源、降低成本,保护设备。通过对其选型的介绍,提高专业人员在选择变频器时的准确性,避免因选型错误,引发设备故障,造成不必要的损失。

关键词:负载特性 控制方式 防护结构

中图分类号:TN77 文献标识码:A 文章编号:1672-3791(2012)05(a)-0129-01

随着变频调速传动的飞速发展,目前采用的各种电机调速方案中,变频调速技术已成为主流。

仅以宣钢煤气系统为例,在该系统中有着大量的高耗能用电设备,且在实际运行中大部分设备通常不在额定值下工作,如加压机、提升泵等。如果选用在工频下直接由电机驱动工作,将存在巨大的电能浪费,而选用变频器带动电机工作即可以减少耗电量,节省能源,降低成本,同时变频器的软启动可以起到保护电机的作用,减少了设备维护。

虽然变频器的大量推广使用有着诸多好处,但其毕竟是近20年新出现的包含多种高新技术的产品,要想很好的发挥其应用效果,就必须对它的选型做深入的研究。

正确选用变频器对于机械设备的传动控制系统的正常运行时非常重要的。首先应明确选用变频器的目的,其次在根据设备类型、负载特性、调速范围、控制方式、使用环境、防护结构等要求来选择合适的变频器。以此,来达到既满足生产工艺,又实现经济效益的目的。

1 机械设备的负载转矩特性

在实践中常将生产机械根据负载转矩特性的不同,分为三大类型:恒转矩负载、恒功率负载和降转矩特性负载。选择变频器时自然应以负载特性为基本依据。

1.1 降转矩特性负载

在各种风机、水泵、液压泵中,随着叶轮的转动,空气或液体在一定的速度范围内所产生的阻力大致与速度的二次方成正比,转矩按转速的二次方变化,负载功率按速度的三次方成正比变化,这类负载为降转矩负载。 龙源期刊网

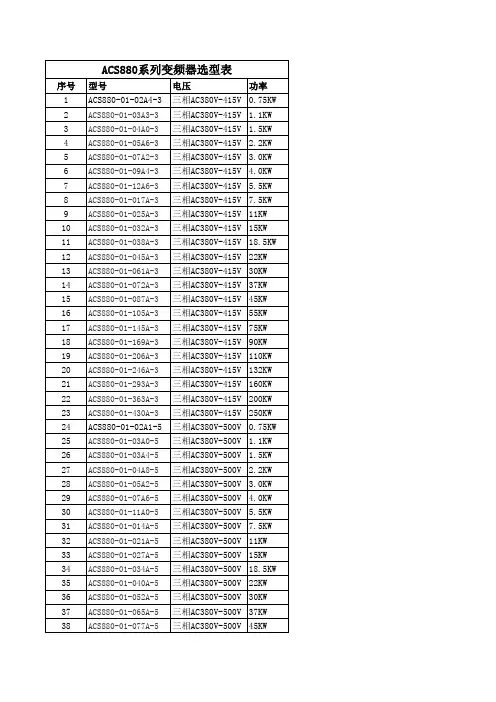

序号型号电压功率1ACS880-01-02A4-3三相AC380V-415V0.75KW2ACS880-01-03A3-3三相AC380V-415V1.1KW3ACS880-01-04A0-3三相AC380V-415V1.5KW4ACS880-01-05A6-3三相AC380V-415V2.2KW5ACS880-01-07A2-3三相AC380V-415V3.0KW6ACS880-01-09A4-3三相AC380V-415V4.0KW7ACS880-01-12A6-3三相AC380V-415V5.5KW8ACS880-01-017A-3三相AC380V-415V7.5KW9ACS880-01-025A-3三相AC380V-415V11KW10ACS880-01-032A-3三相AC380V-415V15KW11ACS880-01-038A-3三相AC380V-415V18.5KW12ACS880-01-045A-3三相AC380V-415V22KW13ACS880-01-061A-3三相AC380V-415V30KW14ACS880-01-072A-3三相AC380V-415V37KW15ACS880-01-087A-3三相AC380V-415V45KW16ACS880-01-105A-3三相AC380V-415V55KW17ACS880-01-145A-3三相AC380V-415V75KW18ACS880-01-169A-3三相AC380V-415V90KW19ACS880-01-206A-3三相AC380V-415V110KW20ACS880-01-246A-3三相AC380V-415V132KW21ACS880-01-293A-3三相AC380V-415V160KW22ACS880-01-363A-3三相AC380V-415V200KW23ACS880-01-430A-3三相AC380V-415V250KW24ACS880-01-02A1-5三相AC380V-500V0.75KW25ACS880-01-03A0-5三相AC380V-500V1.1KW26ACS880-01-03A4-5三相AC380V-500V1.5KW27ACS880-01-04A8-5三相AC380V-500V2.2KW28ACS880-01-05A2-5三相AC380V-500V3.0KW29ACS880-01-07A6-5三相AC380V-500V4.0KW30ACS880-01-11A0-5三相AC380V-500V5.5KW31ACS880-01-014A-5三相AC380V-500V7.5KW32ACS880-01-021A-5三相AC380V-500V11KW33ACS880-01-027A-5三相AC380V-500V15KW34ACS880-01-034A-5三相AC380V-500V18.5KW35ACS880-01-040A-5三相AC380V-500V22KW36ACS880-01-052A-5三相AC380V-500V30KW37ACS880-01-065A-5三相AC380V-500V37KW38ACS880-01-077A-5三相AC380V-500V45KWACS880系列变频器选型表39ACS880-01-096A-5三相AC380V-500V55KW40ACS880-01-124A-5三相AC380V-500V75KW41ACS880-01-156A-5三相AC380V-500V90KW42ACS880-01-180A-5三相AC380V-500V110KW43ACS880-01-240A-5三相AC380V-500V132KW44ACS880-01-260A-5三相AC380V-500V160KW45ACS880-01-361A-5三相AC380V-500V200KW46ACS880-01-414A-5三相AC380V-500V250KW

随着电力电子技术微电子技术的飞速发展，大功率整流器件的制造工艺得到进步发展，变频器的使用也随之增加。

关于在众多品牌及种类中选择合适的变频器就显得尤为重要，现在市场上流行各国产品牌号以及系列很多，除了有共同的基本功能外，还有许多独特的辅助功能和参数，首先要了解价格和产品质量，其次应深入了解变频器的技术特性，根据控制对象要求选择功能合适的变频器，从成本角度考虑功能够用就行，而不是功能越多越好，工程型变频器在其内部通过检测自动补偿自动限制的环节，在设备低速运转时也可保持好的转矩特性，可实现真正意义上的闭环控制。工程型变频器通常有种控制方式。

安装形式固定式壁挂式，功率多在37kW以下。书本型，功率从0.2 37让，占用空间相对较小，安装时可紧密排列装机装柜型，功率45 200需要附加电路及整体机壳占用空间较大。柜型，控制功率为45 1500除具备装机装柜型特点外，与之比较占用空间更大。选择时可根据受控电机功率及现场安装条件选用合适类型。

电压及防护等级和调速范围变频器的电压等级有10230，也有575，660690等级，防护等级圯00圯54，应稂据具体情况做出合适的选择，从调速范围及，度要求而言，变频器有频率控制，调速范调速范围140000000，我们般选用FC方式即可满足生产要求。

一般小功率变频器内部都装有制动电阻，系统惯性不大或制动时间不需很短的，可不必加外接电阻，对惯性较大且需频繁调速或制动时间要求短外接制动电阻或制动单元。

变频器的安装在安装过程中，技术保障是首要因素，环境温度不超过4，注意防潮，保证安装通风散热尤其是外接制动电阻和制动单元，并充分考虑干扰问题，如石灰石破碎喂料各风机水泵回砖窑生料磨等调速环节，变频器安装相对分散，相互之间的干扰小，不影响正常使用，而在某些生产环节如生熟料配料系统，要求多台变频器安装在电控室的同个控制屏内，因为变频器本身是个强干扰源，工作时产生次谐波，相互之间以及对主控设备仪等产生干扰，影响系统正常运行，而控制系统信号传输多为低压，直流方系统正常工作。在同控制柜内的接触器电磁阀等线圈应并接浪涌吸收器，吸收器的接线不能超过20，否则会起到天线作用，来自工频电网的干扰可连接进线电抗器予以抑制，还可防止变频器对电网造成谐波污染。

ABB变频器选型

电机变频调速器简称变频器，可为水厂、化工厂、化纤厂、制药厂、塑料厂、水泥产、矿井等各行各业的生产设备配套。应用于提升机、皮带传送、送风机、引风机、除尘机、注塑机、挤塑机、油井钻井等各种机械和水泵电机变频调速控制。性能好，价格低，质量稳定，节能效果显著。ABB，世界电器的巨人，国际名牌。全球许多国家都拥有它的分支机构、合作伙伴和分销商，完善的售前售后服务令人叹服。

ABB变频器针对各种应用领域、工矿、环境有不同的选型方案。ACS350用于小功率电机使用的场合，从0.37至7.5KW;ACS510从1.1至110KW;ACS550从0.75至110KW;ACS800--1从1.5至110KW;ACS800-02从110至400KW;ACS800---04从110至500KW;其各种产品性能参数，电压等级，请参照选型样本。

ACS550 AC200~240V 选型范围:0.37~2.2KW

ACS350 AC220V~380V 选型范围:0.35~7.5KW

ACS510 AC380V~480V 选型范围:1.1~110KW

ACS550 AC380V~480V 选型范围:1.1~110KW

ACS800--01 AC380V~500V 选型范围:2.2~110KW

ACS800--04 AC380V~415V 选型范围:115~560KW

ACS800--07 AC380V~514V 选型范围:75~560KW
