吉大15秋学期《公差与技术测量》在线作业一满分答案

（）D．与同轴度公差带形状相同E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。

7. 表面粗糙度值越小，则零件的_____。

A．耐磨性好。

B．配合精度高。

C．抗疲劳强度差．D．传动灵敏性差。

E．加工容易。

8. 标准对平健的键宽尺寸ｂ规定有_____公差带。

Ａ、一种Ｂ、二种Ｃ、三种9 . 最大实体尺寸是_____的统称。

Ａ、孔的最小极限尺寸和轴的最小极限尺寸Ｂ、孔的最大极限尺寸和轴的最大极限尺寸Ｃ、轴的最小极限尺寸和孔的最大极限尺寸Ｄ、轴的最大极限尺寸和孔的最小极限尺寸10. Ｍ２０×２－７ｈ/６ｈ－Ｌ，此螺纹标注中６ｈ为_____。

Ａ、外螺纹大径公差带代号Ｂ、内螺纹中公差带代号Ｃ、外螺纹小径公差带代号Ｄ、外螺纹中径公差带代号11. 花键联结一般选择基准制为_____。

Ａ、基孔制Ｂ、基轴制Ｃ、混合制12.对高速传动齿轮（如汽车、•拖拉机等）减速器中齿轮精度要求较高的为______。

Ａ、传递运动的准确性Ｂ、载荷在齿面上分布的均匀性Ｃ、传递运动的平稳性Ｄ、传递侧隙的合理性_________偏差三、填空题: （1分×20）1．实际偏差是指_________，极限偏差是指_________。

2．轴φ50js8，其上偏差为_________mm，下偏差为_________mm。

3. 标准规定，•基孔制配合中，••基准孔以_________偏差为基本偏差,其数值等于_______，基轴制配合中，基准轴以__________偏差为基本偏差，其数值等于______________。

4. 标准对标准公差规定了_________级，最高级为_________最低级为___________。

5. ｈ５、ｈ６、ｈ７的_________相同_________不同。

6.国标规定，普通螺纹的公称直径是指_________的基本尺寸。

7、对于平健，键和键槽宽配采用_________制，共有_________配合，它们分别是_________、_________、_________。

《公差配合与技术测量》作业及答案1.什么是互换性？答：是指机械产品在装配时，同一规格的零件或部件能够不经选择、不经调整、不经修配，就能进行装配，并能满足机械产品使用性能要求的一种特性。

2.什么是加工误差？答：零件加工后的几何参数与理想零件的几何参数总是存在一定的偏差，这种偏差称为误差。

3.什么是公差？答：零件几何参数所允许的变动量称为公差。

4.在《公差与配合》标准中孔与轴有何特定的含义？在《公差与配合》标准在孔与轴有如下特定含义：孔主要指圆柱形内表面，也包括其他内表面中有单一尺寸确定的部分。

由此可知，孔并非仅指圆柱形内表面，非圆柱形内表面也视为孔。

轴主要指圆柱形的外表面，也包括其他外表面中由单一尺寸确定的部分。

由此可知，轴也并非仅指圆柱的，非圆柱形外表面也可视为轴。

此外，从装配后的被包容关系来看，包容面属于孔（如键槽），被包容面属于轴（如平键）。

从加工过程来看，随着加工余量的切除，空的尺寸由小变大，而轴的尺寸由大变小。

5.什么是尺寸公差？它与极限尺寸、极限偏差有何关系？尺寸公差是指允许尺寸的变动量。

加工零件时，由图样上给出的基本尺寸和上、下偏差值，便可确定其最大、最小极限尺寸，由此给出允许零件尺寸的变动范围。

由此可知：最大极限尺寸与最小极限尺寸的代数差的绝对值，就是尺寸公差（简称公差）。

由于是最大极限尺寸总是大于最小极限尺寸，或者说上偏差总是大于下偏差，因此，公差值永远为正值，且不能为零。

6.公差与偏差概念有何根本区别？公差与偏差是两个完全不同的概念，在生产中应严格区分，不能混为一谈。

从概念上讲，偏差是相对于基本尺寸而言，是指相对基本尺寸偏离大小的数值。

它包括有实际偏差的变动范围。

公差只是表示极限尺寸变动范围大小的一个数值。

从作用上讲，极限偏差表示了公差带的确切位置，因而可反映出零件的配合性质（即松紧程度）；而公差只能是正值，且不能为零。

7.什么是测量？测量过程的四要素是什么？测量是把被测的量与具有计量单位的标准量进行比较，从而确定被测量值的操作过程。

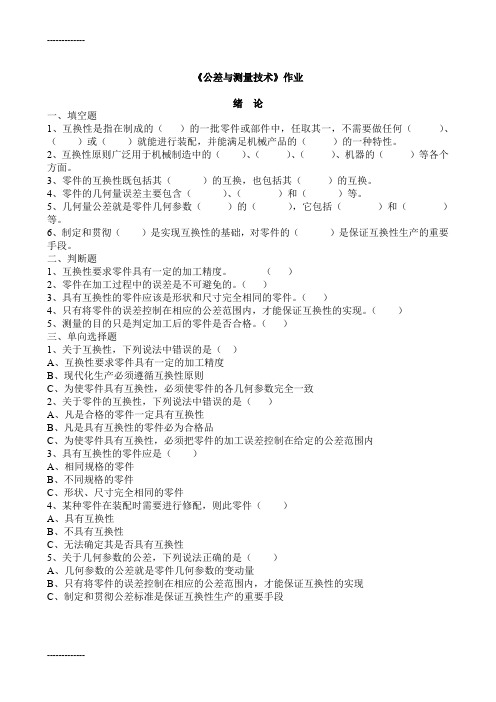

《公差与测量技术》作业绪论一、填空题1、互换性是指在制成的（）的一批零件或部件中，任取其一，不需要做任何（）、（）或（）就能进行装配，并能满足机械产品的（）的一种特性。

2、互换性原则广泛用于机械制造中的（）、（）、（）、机器的（）等各个方面。

3、零件的互换性既包括其（）的互换，也包括其（）的互换。

4、零件的几何量误差主要包含（）、（）和（）等。

5、几何量公差就是零件几何参数（）的（），它包括（）和（）等。

6、制定和贯彻（）是实现互换性的基础，对零件的（）是保证互换性生产的重要手段。

二、判断题1、互换性要求零件具有一定的加工精度。

（）2、零件在加工过程中的误差是不可避免的。

（）3、具有互换性的零件应该是形状和尺寸完全相同的零件。

（）4、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现。

（）5、测量的目的只是判定加工后的零件是否合格。

（）三、单向选择题1、关于互换性，下列说法中错误的是（）A、互换性要求零件具有一定的加工精度B、现代化生产必须遵循互换性原则C、为使零件具有互换性，必须使零件的各几何参数完全一致2、关于零件的互换性，下列说法中错误的是（）A、凡是合格的零件一定具有互换性B、凡是具有互换性的零件必为合格品C、为使零件具有互换性，必须把零件的加工误差控制在给定的公差范围内3、具有互换性的零件应是（）A、相同规格的零件B、不同规格的零件C、形状、尺寸完全相同的零件4、某种零件在装配时需要进行修配，则此零件（）A、具有互换性B、不具有互换性C、无法确定其是否具有互换性5、关于几何参数的公差，下列说法正确的是（）A、几何参数的公差就是零件几何参数的变动量B、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现C、制定和贯彻公差标准是保证互换性生产的重要手段第一章1-1 基本术语及其定义一、判断题1、凡内表面皆为孔，外表面皆为轴。

（）2、孔、轴是指圆柱的内外表面及由两平行平面和切面形成的包容面、被包容面。

【奥鹏】吉大19秋学期《公差与技术测量》在线作业一
试卷总分:100 得分:100C 2、ACD 3、ABC D B
一、多选题（共10题，40分）
1、影响齿轮传动平稳性的误差项目有（）
A一齿切向综合误差
B齿圈径向跳动
C基节偏差
D齿距累积误差
[分析上述题目，并完成选择]
参考选择是：AC
2、属于位置公差的有（）
A平行度
B平面度
C端面全跳动
D倾斜度
[分析上述题目，并完成选择]
参考选择是：ACD
3、下列说法正确的有（）
A用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确B用于传递动力的齿轮，一般要求载荷分布均匀
C用于高速传动的齿轮，一般要求载荷分布均匀
D低速动力齿轮，对运动的准确性要求高
[分析上述题目，并完成选择]
参考选择是：ABC
4、下列公差带形状相同的有( )
A轴线对轴线的平行度与面对面的平行度
B径向圆跳动与圆度
C同轴度与径向全跳动
D轴线对面的垂直度与轴线对面的倾斜度
[分析上述题目，并完成选择]
参考选择是：BD
5、圆柱度公差可以同时控制（）
A圆度
B素线直线度
C径向全跳动
D同轴度
[分析上述题目，并完成选择]
参考选择是：AB
6、下列测量中属于相对测量的有( )
A用千分尺测外径
B用光学比较仪测外径
C用内径百分表测内径
D用内径千分尺测量内径。

公差与测量技术作业及答案修改前言在工程领域中，工件的尺寸和形状往往是非常关键的，而公差和测量技术则是保证工件尺寸和形状精度的重要手段。

因此，对于公差和测量技术的理解和掌握是每位工程师必须具备的基本能力。

本文将介绍公差和测量技术相关的作业题和答案，并适当进行修改和补充。

公差题目当一个公差系数是5H7时，公差上偏差与公差下偏差的差为多少？答案公差系数5H7中，数字5表示基本偏差，H表示公差分布，7表示公差上限，即公差为基本偏差加上公差上限和下限之差的一半，即（7-5）/2=1。

因此，公差上偏差为基本偏差+公差上限=5+1=6，公差下偏差为基本偏差-公差下限=5-1=4，两者的差为6-4=2。

修改在答案中，可以进一步补充说明公差的定义和含义。

公差是产品设计和加工中使用的一种尺寸控制方式，它指的是允许的最大和最小尺寸偏差范围，用来控制加工精度和装配精度。

公差分为基本偏差、公差分布和公差限制三个基本部分。

其中，基本偏差是指零件尺寸的预设值，公差分布是指在基本偏差基础上允许的尺寸偏差的范围，公差限制则是指允许的最大和最小尺寸偏差限制，用来控制尺寸偏差的程度。

因此，公差系数5H7就是指基本偏差为5，公差分布为H，公差上限为7，公差下限为5，表示允许的最大尺寸偏差为基本偏差+公差上限，而最小尺寸偏差为基本偏差-公差下限。

测量技术题目如果一个零件的实际尺寸为50.22mm，但是由于测量误差，测量结果为50.18mm，那么这个测量误差的绝对值是多少？答案测量误差的绝对值是实际尺寸与测量结果之差的绝对值，即|50.22-50.18|=0.04mm。

修改在答案中，可以进一步补充说明误差的类型和来源。

误差是指测量结果与实际值之间的差距，在测量过程中往往不可避免。

误差分为系统误差和随机误差两种类型。

系统误差是指测量结果与实际值之间的偏差，常常由于仪器本身的不准确性、环境因素、人为因素等不同原因引起，具有一定的规律性和可预测性。

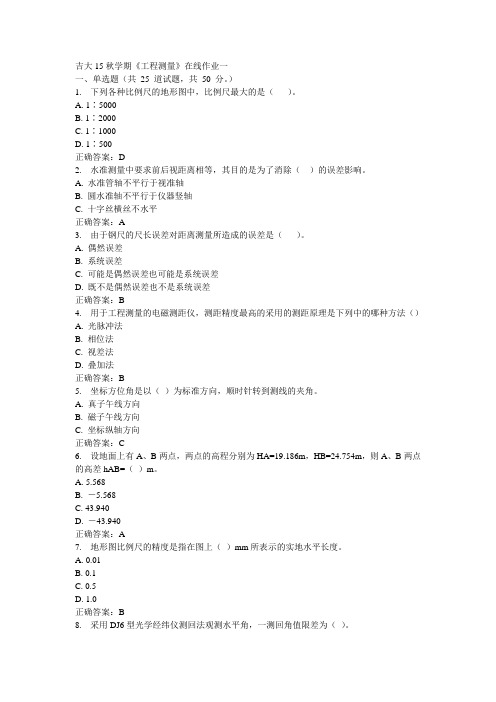

吉大15秋学期《工程测量》在线作业一
一、单选题（共25 道试题，共50 分。

）
1. 下列各种比例尺的地形图中，比例尺最大的是（）。

A. 1∶5000
B. 1∶2000
C. 1∶1000
D. 1∶500
正确答案：D
2. 水准测量中要求前后视距离相等，其目的是为了消除（）的误差影响。

A. 水准管轴不平行于视准轴
B. 圆水准轴不平行于仪器竖轴
C. 十字丝横丝不水平
正确答案：A
3. 由于钢尺的尺长误差对距离测量所造成的误差是（）。

A. 偶然误差
B. 系统误差
C. 可能是偶然误差也可能是系统误差
D. 既不是偶然误差也不是系统误差
正确答案：B
4. 用于工程测量的电磁测距仪，测距精度最高的采用的测距原理是下列中的哪种方法（）
A. 光脉冲法
B. 相位法
C. 视差法
D. 叠加法
正确答案：B
5. 坐标方位角是以（）为标准方向，顺时针转到测线的夹角。

A. 真子午线方向
B. 磁子午线方向
C. 坐标纵轴方向
正确答案：C
6. 设地面上有A、B两点，两点的高程分别为HA=19.186m，HB=24.754m，则A、B两点的高差hAB=（）m。

A. 5.568
B. －5.568
C. 43.940
D. －43.940
正确答案：A
7. 地形图比例尺的精度是指在图上（）mm所表示的实地水平长度。

A. 0.01
B. 0.1
C. 0.5
D. 1.0
正确答案：B
8. 采用DJ6型光学经纬仪测回法观测水平角，一测回角值限差为（）。

《公差与技术测量》习题库1. 判断题:1)为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

√2)不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

×3)只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

×4)机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批生产不一定不是互换性生产。

×7)加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。

×8)现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。

√9)实际尺寸就是真实的尺寸，简称真值。

×10)一般说来，测量误差总是小于加工误差。

12)同一公差等级的孔和轴的标准公差数值一定相等。

13)某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。

×14)零件的实际尺寸越接近其基本尺寸就越好。

×15)公差是极限尺寸代数差的绝对值。

√16)φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。

√17）为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。

√18)实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。

×19)若某配合的最大间隙为２０微米，配合公差为３０微米，则该配合一定是过渡配合。

√20)公差可以说是允许零件尺寸的最大偏差。

×21)间隙配合不能应用于孔与轴相对固定的联结中。

×22)某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。

√23)尺寸公差大的一定比尺寸公差小的公差等级低。

×24)孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。

×25)偏差可为正、负或零值，而公差为正值。

√26)各级a--h的轴与基准孔必定构成间隙配合。

《公差配合与技术测量》试题答案一、选择题（每题5分，共40分）1. 以下哪种配合方式属于间隙配合？（D）A. 过渡配合B. 过盈配合C. 紧固配合D. 动配合2. 在机械设计中，以下哪个参数表示零件的基本尺寸？（B）A. 最大极限尺寸B. 基本尺寸C. 最小极限尺寸D. 公差3. 在公差带图中，以下哪个参数表示公差带宽度？（A）A. 公差B. 上偏差C. 下偏差D. 基本尺寸4. 以下哪种测量方法属于间接测量？（C）A. 游标卡尺测量B. 微分尺测量C. 三坐标测量D. 千分尺测量5. 以下哪个参数表示形位公差？（B）A. 直线度B. 平面度C. 圆度D. 同轴度6. 在尺寸标注中，以下哪个符号表示尺寸公差？（A）A. ±B. ≈C. ≤D. ≥7. 以下哪个参数表示表面粗糙度？（D）A. 平面度B. 圆度C. 直线度D. Ra8. 以下哪种测量工具用于测量角度？（B）A. 游标卡尺B. 角度尺C. 千分尺D. 三坐标测量仪二、填空题（每题5分，共30分）1. 公差配合的基本概念包括：基本尺寸、（）和公差带。

答案：偏差2. 间隙配合的极限间隙包括：最小间隙和（）。

答案：最大间隙3. 形位公差主要包括：直线度、平面度、圆度、（）等。

答案：同轴度4. 表面粗糙度的测量方法有：接触式测量、非接触式测量和（）。

答案：光电测量5. 三坐标测量仪的测量原理是：利用（）进行测量。

答案：坐标三、判断题（每题5分，共20分）1. 公差配合是机械设计的基础，它直接影响零件的加工质量和使用寿命。

（√）2. 过渡配合是一种既有间隙又有过盈的配合方式。

（×）3. 形位公差的控制精度比尺寸公差高。

（√）4. 表面粗糙度对零件的耐磨性、抗腐蚀性和美观性有直接影响。

（√）四、简答题（每题20分，共40分）1. 简述公差配合的作用。

答：公差配合在机械设计中具有重要作用，主要体现在以下几个方面：（1）保证零件的互换性，便于批量生产；（2）提高零件的加工精度，保证机器的正常运行；（3）降低生产成本，提高生产效率；（4）满足零件的使用性能要求，提高机器的使用寿命。

公差与测量技术习题答案公差与测量技术习题答案在制造业中，公差与测量技术是非常重要的概念。

公差是指在制造过程中允许的尺寸变化范围，而测量技术则是用来确定物体尺寸的方法和工具。

本文将为大家提供一些公差与测量技术的习题答案，希望能帮助大家更好地理解这一概念。

1. 问题：一个零件的设计尺寸为20mm，公差为±0.1mm。

请问这个零件的允许尺寸范围是多少？答案：根据公差的定义，允许尺寸范围等于设计尺寸加上公差的绝对值。

所以，这个零件的允许尺寸范围为20mm ± 0.1mm，即19.9mm到20.1mm。

2. 问题：一个螺纹孔的设计尺寸为M10×1.5，公差为6H。

请问这个螺纹孔的允许尺寸范围是多少？答案：螺纹孔的公差一般用字母表示，6H表示内螺纹孔的公差等级为6。

根据国际标准ISO965，M10×1.5的6H公差范围为10.000mm到10.035mm。

3. 问题：一个圆柱体的直径为50mm，公差为±0.05mm。

请问这个圆柱体的允许直径范围是多少？答案：圆柱体的直径是其最大直径和最小直径之间的距离。

所以，这个圆柱体的允许直径范围为50mm ± 0.05mm，即49.95mm到50.05mm。

4. 问题：一个平面的长度为100mm，公差为±0.1mm。

请问这个平面的允许长度范围是多少？答案：平面的长度是其最大长度和最小长度之间的距离。

所以，这个平面的允许长度范围为100mm ± 0.1mm，即99.9mm到100.1mm。

除了了解公差的概念外，测量技术也是制造业中不可或缺的一部分。

下面是一些与测量技术相关的习题答案。

1. 问题：使用千分尺测量一个物体的长度，读数为12.345mm。

请问这个物体的长度是多少？答案：千分尺的读数是毫米加上千分之几毫米。

所以，这个物体的长度为12.345mm。

2. 问题：使用千分尺测量一个物体的长度，读数为12.678mm。

《公差配合与测量技术》习题答案第1章1-1所谓互换性，是指在同一规格的若干个零件或部件中任取一件，不需作任何挑选、修配或调整，就能装配到机器或仪器上，并能满足机器或仪器的使用性能的特性。

在机械制造中，按互换性原则组织生产的优越性是：在加工时，同一机器上的零件，可以分散到不同的专业生产单位同时进行制造，有利于采用先进高效的专业设备，以至采用计算机辅助制造，从而提高劳动生产率，保证产品质量，降低生产成本。

在装配时，不需挑选和辅助加工，既能大幅度提高装配效率，又容易实现装配过程的机械化和自动化，降低劳动强度。

1-2 若零件在装配或更换时，不需经过挑选、辅助加工或修配，其互换性称为完全互换性。

若零件在装配或更换时，需要经过适当的选择、调整或辅助加工（修配），才能具有相互替换的性能，则其互换性称为不完全互换性。

当零件的装配精度要求较高时，可根据精度要求、结构特点、生产批量等具体条件，采用各种不同形式的不完全互换法进行加工。

当使用要求与制造水平、经济效益没有矛盾时，可采用完全互换，另外，不完全互换通常用于部件或者机构的制造厂内部的装配，而厂外协作往往要求完全互换。

1-3允许零件几何参数的变动量就是公差。

在加工过程中，由于各种因素的影响，零件的实际几何参数与理想几何参数之间存在着差异，称为几何量误差，包括尺寸误差、几何形状误差、相互位置误差。

由加工产生的误差，称为加工误差。

生产中规定公差是因为在加工过程中，即使同一规格的零件，其几何参数也不可能完全一致。

事实上只要使同一规格零件的几何参数，在能满足使用性要求的一定范围内变动，保证零件几何参数彼此充分近似，就能达到互换性的目的。

这个允许的零件几何参数的变动量就是公差。

所以，零件按规定的公差来加工。

1-4标淮的定义是：为在一定的范围内获得最佳秩序，对活动或结果规定的共同的和重复使用的规则、导则或特性文件。

标准化的主要体现形式是标准，标准是广泛实现互换性的前提和基基础。
