射频与微波原理及应⽤介绍射频与微波技术原理及应⽤培训教材华东师范⼤学微波研究所⼀、Maxwell(麦克斯韦)⽅程Maxwell ⽅程是经典电磁理论的基本⽅程，是解决所有电磁问题的基础，它⽤数学形式概括了宏观电磁场的基本性质。

其微分形式为0B E t DH J tD B ρ=-=+??=?=(1.1)对于各向同性介质，有D E B H J E εµσ===(1.2)其中D 为电位移⽮量、B为磁感应强度、J 为电流密度⽮量。

电磁场的问题就是通过边界条件求解Maxwell ⽅程，得到空间任何位置的电场、磁场分布。

对于规则边界条件，Maxwell ⽅程有严格的解析解。

但对于任意形状的边界条件，Maxwell ⽅程只有近似解，此时应采⽤数值分析⽅法求解，如矩量法、有限元法、时域有限差分法等等。

⽬前对应这些数值⽅法，有很多商业的电磁场仿真软件，如Ansoft 公司的Ensemble 和HFSS 、Agilent 公司的Momentum 和ADS 、CST 公司的Microwave Studio 以及Remcom 公司的XFDTD 等。

由⽮量亥姆霍兹⽅程联⽴Maxwell ⽅程就得到⽮量波动⽅程。

当0,0J ρ==时，有 22220E k E H k H ?+=?+= (1.3) 其中k 为传播波数，22k ωµε=。

⼆、传输线理论传输线理论⼜称⼀维分布参数电路理论，是射频、微波电路设计和计算的理论基础。

传输线理论在电路理论与场的理论之间起着桥梁作⽤，在微波⽹络分析中也相当重要。

1、微波等效电路法低频时是利⽤路的概念和⽅法，各点有确切的电压、电流概念，以及明确的电阻、电感、电容等，这是集总参数电路。

在集总参数电路中，基本电路参数为L、C、R。

由于频率低，波长长，电路尺⼨与波长相⽐很⼩，电磁场随时间变化⽽不随长度变化，⽽且电感、电阻、线间电容和电导的作⽤都可忽略，因此整个电路的电能仅集中于电容中，磁能集中于电感线圈中，损耗集中于电阻中。

射频与微波技术期末总结一、引言射频与微波技术是电子工程的一个重要分支，它涉及到无线通信、雷达、卫星通信等许多领域。

在过去的几十年里，射频与微波技术经历了巨大的发展和创新，为我们的现代化生活和通信提供了巨大的便利。

本次期末总结将对射频与微波技术的相关知识做一个系统的回顾和总结。

二、射频与微波技术的概述1. 射频与微波技术的起源和发展射频与微波技术起源于20世纪初期，最初应用于无线电通信领域。

后来随着雷达和卫星通信技术的发展，射频与微波技术逐渐成为独立的学科领域，并广泛应用于各个领域。

2. 射频与微波技术的基本概念射频与微波技术是指在射频和微波频段工作的电子设备和系统的设计、分析和应用。

射频频段通常定义为3-3000 MHz，微波频段通常定义为1-300 GHz。

射频和微波波段有很多特殊的性质，例如衰减、穿透能力以及大气吸收等。

三、射频与微波技术的电路设计1. LNA设计低噪声放大器（LNA）是射频电路中非常重要的组成部分。

它的作用是放大输入信号并尽量减小噪声。

在LNA设计中，需要考虑噪声系数、增益和稳定性等因素。

2. 射频开关设计射频开关的设计是为了实现信号的路由和选择。

它对射频系统的性能和功能有着重要的影响。

在射频开关的设计中，需要考虑传输损耗、隔离度和插入损耗等。

3. 射频功率放大器设计射频功率放大器（PA）是将低功率信号放大到高功率的关键部分。

它在无线通信系统中起到提高信号传输距离和质量的作用。

在射频功率放大器的设计中，需要考虑效率、线性度和带宽等因素。

四、射频与微波技术的无线通信应用1. 无线电通信射频与微波技术在无线电通信中有着广泛的应用。

它可以用于手机、无线局域网和卫星通信等。

2. 雷达技术雷达是利用射频与微波技术实现目标探测、跟踪和测距的一种技术。

它在军事和民用领域都有广泛的应用。

3. 卫星通信卫星通信是通过射频与微波技术实现地球上不同地区之间的通信。

它在电视广播、互联网和军事通信等方面有着重要的应用。

电路中的射频与微波技术射频（Radio Frequency，简称RF）和微波（Microwave）技术在电路领域中起着重要的作用。

它们广泛应用于通信系统、雷达、无线电设备、卫星通信等领域。

本文将介绍电路中的射频与微波技术的基本概念、应用和发展趋势。

一、射频与微波技术的基本概念射频与微波技术是指在频率范围为300kHz至300GHz的无线电频段中进行电路设计和通信系统的构建。

射频技术通常涉及低于30MHz的频率范围，而微波技术通常指30MHz至300GHz的频率范围。

射频与微波信号具有高频高速的特点，对电路设计和传输要求严苛。

由于射频与微波信号的工作频率高，电路中的电感、电容等元件的参数会受到影响，因此需要采用特殊的电路设计和封装技术。

二、射频与微波技术的应用1. 通信系统射频与微波技术在通信系统中扮演着重要的角色。

无线通信、卫星通信、雷达等系统都需要使用射频与微波技术实现信号的传输和处理。

射频技术负责信号的调制、解调和放大，微波技术用于信号的传输和解码。

2. 雷达系统雷达系统是射频与微波技术的重要应用之一。

雷达利用射频与微波信号进行目标检测和测距，其工作频率通常在UHF至毫米波段。

射频与微波技术在雷达系统中起到了提高系统灵敏度和测距精度的关键作用。

3. 无线电设备射频与微波技术在无线电设备中广泛应用。

无线电设备包括无线电收发器、局域网无线接入点（WiFi）、蓝牙、ZigBee等。

这些设备利用射频与微波信号实现无线数据的传输和通信。

4. 医疗设备射频技术在医疗设备中有着广泛的应用。

磁共振成像（MRI）、体外早期癌症诊断、射频热消融治疗等都是利用射频技术实现的。

微波技术也有在医疗设备中的应用，如微波治疗和诊断设备。

三、射频与微波技术的发展趋势随着通信技术和无线电设备的迅速发展，射频与微波技术也在不断改进和创新。

以下是射频与微波技术的发展趋势：1. 高速、高频率射频与微波技术将继续朝向更高的速度和更高的频率发展，以满足日益增长的数据传输需求。

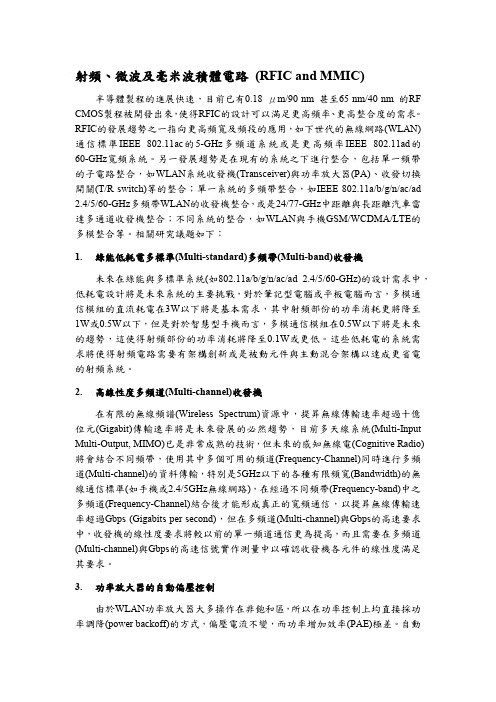

射頻、微波及毫米波積體電路(RFIC and MMIC)半導體製程的進展快速，目前已有0.18 μm/90 nm 甚至65 nm/40 nm 的RF CMOS製程被開發出來，使得RFIC的設計可以滿足更高頻率、更高整合度的需求。

RFIC的發展趨勢之一指向更高頻寬及頻段的應用，如下世代的無線網路(WLAN)通信標準IEEE 802.11ac的5-GHz多頻道系統或是更高頻率IEEE 802.11ad的60-GHz寬頻系統。

另一發展趨勢是在現有的系統之下進行整合，包括單一頻帶的子電路整合，如WLAN系統收發機(Transceiver)與功率放大器(PA)、收發切換開關(T/R switch)等的整合；單一系統的多頻帶整合，如IEEE 802.11a/b/g/n/ac/ad 2.4/5/60-GHz多頻帶WLAN的收發機整合，或是24/77-GHz中距離與長距離汽車雷達多通道收發機整合；不同系統的整合，如WLAN與手機GSM/WCDMA/LTE的多模整合等。

相關研究議題如下：1.綠能低耗電多標準(Multi-standard)多頻帶(Multi-band)收發機未來在綠能與多標準系統(如802.11a/b/g/n/ac/ad 2.4/5/60-GHz)的設計需求中，低耗電設計將是未來系統的主要挑戰，對於筆記型電腦或平板電腦而言，多模通信模組的直流耗電在3W以下將是基本需求，其中射頻部份的功率消耗更將降至1W或0.5W以下，但是對於智慧型手機而言，多模通信模組在0.5W以下將是未來的趨勢，這使得射頻部份的功率消耗將降至0.1W或更低。

這些低耗電的系統需求將使得射頻電路需要有架構創新或是被動元件與主動混合架構以達成更省電的射頻系統。

2.高線性度多頻道(Multi-channel)收發機在有限的無線頻譜(Wireless Spectrum)資源中，提昇無線傳輸速率超過十億位元(Gigabit)傳輸速率將是未來發展的必然趨勢，目前多天線系統(Multi-Input Multi-Output, MIMO)已是非常成熟的技術，但未來的感知無線電(Cognitive Radio)將會結合不同頻帶，使用其中多個可用的頻道(Frequency-Channel)同時進行多頻道(Multi-channel)的資料傳輸，特別是5GHz以下的各種有限頻寬(Bandwidth)的無線通信標準(如手機或2.4/5GHz無線網路)，在經過不同頻帶(Frequency-band)中之多頻道(Frequency-Channel)結合後才能形成真正的寬頻通信，以提昇無線傳輸速率超過Gbps (Gigabits per second)，但在多頻道(Multi-channel)與Gbps的高速要求中，收發機的線性度要求將較以前的單一頻道通信更為提高，而且需要在多頻道(Multi-channel)與Gbps的高速信號實作測量中以確認收發機各元件的線性度滿足其要求。

射频与微波信号发生器工作原理射频（RF）和微波信号发生器是在射频和微波领域中常用的仪器，用于产生高频信号。

它们在通信、雷达、无线电等领域有着广泛的应用。

本文将详细介绍射频与微波信号发生器的工作原理，包括振荡电路、频率控制、放大器、调制解调和输出接口等方面。

1.振荡电路振荡电路是射频与微波信号发生器中产生高频信号的核心部分。

它能够在特定的条件下产生稳定的振荡信号。

以下是几种常见的振荡电路：1.1LC振荡电路LC振荡电路是最简单和常见的振荡电路之一。

它由一个电感（L）和一个电容（C）构成。

当电流通过电感时，会在电容上积累电荷，形成电场能量。

然后，电容中的电荷会通过电感释放，再次充电，如此往复。

这种周期性的充放电过程导致了振荡信号的产生。

1.2晶体振荡电路晶体振荡电路使用压电晶体（如石英晶体）作为振荡器的谐振元件。

压电晶体具有固有的机械振动频率，当施加电场或力时，它会以固定的频率振动。

这种振动可以转换为电信号，并通过适当的反馈网络来维持振荡。

1.3微带振荡电路微带振荡电路是一种使用微带传输线和衬底作为振荡器的谐振元件的振荡电路。

微带传输线是在介质基板上形成的导电金属条。

通过选择合适的谐振结构和尺寸，微带振荡电路可以实现特定频率的振荡。

2.频率控制射频与微波信号发生器可以通过外部输入或内部设置来控制输出信号的频率。

以下是一些常用的频率控制方法：2.1可变电容可变电容器是一种可以改变电容值的元件。

通过调节电容器的电容值，可以改变振荡电路的谐振频率，从而实现不同频率的信号输出。

2.2可变电感可变电感器是一种可以改变电感值的元件。

通过调节电感器的电感值，可以改变振荡电路的谐振频率，从而实现不同频率的信号输出。

2.3可变晶体振荡器可变晶体振荡器是一种使用可变电容器或可变电感器来调节晶体振荡器频率的电路。

通过改变电容或电感值，可以调整晶体振荡器的谐振频率。

3.放大器放大器在射频与微波信号发生器中起到增强振荡电路产生的低功率信号的作用。

电路设计中的射频与微波电路技术随着科技的不断进步与发展，射频（Radio Frequency）与微波（Microwave）电路技术在电子领域中扮演着非常重要的角色。

射频与微波电路设计是一门高度专业化的技术，用于处理高频信号和微波信号的传输、接收和放大。

本文将介绍电路设计中的射频与微波电路技术，并探讨其在通信、雷达、卫星和无线电等领域的应用。

1. 射频与微波电路技术的基础概念射频与微波电路技术是电路设计中的一项重要分支，主要涉及到射频信号（3kHz-300GHz）以及微波信号（1GHz-300GHz）的处理。

这些信号常常具有较高的频率与较短的波长，因此对于电路的设计、布线和制造技术提出了更高的要求。

射频与微波电路技术的基础概念包括：- S参数：用于描述电路元件或系统的传输特性，如增益、损耗和反射等。

常见的S参数有S11表示反射系数，S21表示传输系数等。

- 工作频段：描述电路中工作的频率范围，通常表示为中心频率加减一个带宽，如2.4GHz ± 100MHz。

- 正交匹配：射频电路设计中常用的一种匹配技术，用于提高信号与噪声的传输效率。

2. 射频与微波电路技术在通信领域的应用射频与微波电路技术在通信领域中具有广泛的应用。

例如，在手机通信系统中，射频电路技术负责手机与基站之间的信号传输和接收。

通过设计高效的射频天线和功率放大器，可以实现更远距离的信号传输和更高的通信质量。

此外，射频与微波电路技术还应用于卫星通信系统、雷达系统和无线电系统等领域。

在卫星通信中，射频电路技术用于卫星与地面站之间的信号传输和接收；在雷达系统中，射频电路技术用于发射和接收雷达脉冲信号；在无线电系统中，射频电路技术负责无线电信号的传输、接收和放大。

3. 射频与微波电路技术的设计挑战射频与微波电路技术的设计面临诸多挑战。

由于高频信号的损耗较大，电路设计中需要尽量减小损耗，提高信号传输的效率。

此外，高频信号的传输还面临着信号干扰、匹配问题和功率耗散等方面的挑战。
