【结构】实测实量测量表格

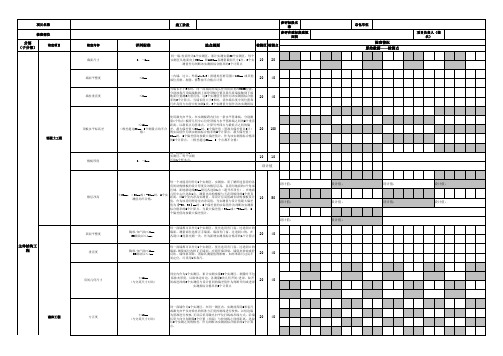

附表1.混凝土结构工程实测实量记录表时间：中国建筑项目管理表格项目实测实量记录表表格编号CSCEC-SC-工程名称栋号楼层户型（部位）检查项目检查内容评判标准检测区检测点选点规则合格率检查情况原始数据——检测点混凝土结构工程截面尺寸[－4，7]mm同一墙/柱面为一个检测区，每个检测区检测截面尺寸2次，选取其中与设计尺寸偏差最大的一个实测值，作为该实测指标合格率的1个计算点。

墙/柱截面尺寸表面平整度[0，7]mm任选长边墙两面中的一面作为1个检测区。

当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中，取左上及右下2个角。

按45度角斜放靠尺，累计测2次表面平整度,这2个实测值分别作为该指标合格率的2个计算点;当所选墙长度大于3米时，还需在墙长度中间水平放靠尺增加测量1次，这3个实测值分别作为该指标合格率的3个计算点。

跨洞口部位必测。

墙表面平整度垂直度层高≤5m,[0，7]任选长边墙两面中一面作为1个检测区。

当墙长小于3米时，同一面墙距两端头竖向阴阳角约30CM位置，分别按靠尺顶端接触到上部砼顶板位置及靠尺底端接触到下部地面位置测2次垂直度，这2个实测值分别作为该实测指标合格率的2个计算点。

当墙长度大于3米时，需在墙长度中间位置靠尺在高度方向居中处加测1次，3个实测值分别作为该实测指标合格率的3个计算点。

砼柱：任选砼柱四面中的两面作为一个检测区；分别将靠尺顶端接触到上部砼顶板和下部地面位置各测1次，这2墙/柱垂直度层高＞5m,[0，10]附表 2.砌筑工程实测实量记录表个实测值分别作为该实测指标合格率的2个计算点。

砼墙体洞口一侧为垂直度必测部位。

顶板水平度[0，14]mm使用激光扫平仪，在实测板跨内打出一条水平基准线。

分别测量4个角点/板跨几何中心位砼顶板与水平基准线之间的5个垂直距离。

以最低点为基准点，计算另外四点与最低点之间的偏差，最大偏差值≤20mm 时，5个偏差值（基准点偏差值以0计）的实际值作为该实测指标合格率的5个计算点。

模板工程标高检查记录表表1模板工程标高检查记录表表1模板工程电梯井模板中心线检查记录表表2模板工程电梯井模板中心线检查记录表表2检查说明： 1 、检查范围：电梯井全数检查，每个电梯井设置 4 个检测点，在4个面的中间。

2 、电梯井自东向西编号。

3合格标准：中心线允许偏差5mm ，垂直度允许偏差8mm 。

不合格点用红笔圈注。

J7 J8 J9模板工程截面尺寸检查记录表表3模板工程垂直度检查记录表表4模板工程垂直度检查记录表表4砼工程剪力墙、柱尺寸检查记录表表5砼工程墙柱垂直度检查记录表表砼工程剪力墙平整度检查记录表表7砌筑工程垂直度检查记录表表8砌筑工程平整度检查记录表 表 9工程名称楼幢号单元/ 楼层施工单位监理单位仪器编号编号检查 对 象位置描述 实测数据是否合格复查数据 是否合格 备注横 轴竖轴12341□是□否□是□否14 □是□否 □是□否 15 □是□否 □是□否 16□是□否□是□否1、将柱墙构件编号标注于平面图上。

平面图作为本表附件。

2、测量范围：墙面垂直度选观感较好的正手墙面进行测量，每面检 查 说 明墙测三次，必要时可增加测量次数。

详右侧附图 .3 、允许偏差： 5mm4 、测量仪器： 2m 靠尺或吊线检查。

墙高大于 3m 时宜挂线检查，如跃层墙体。

5 、偏差值超过 10mm 的需要在备注里注明偏差处理方式。

并进行复查，复查结果也在备注里注明。

检查时间 实测人员 施工方确认监理方确认工程部确认墙地面墙垂直度测量示意外门窗预留洞口检查记录表表10外门窗安装验收表表11外门窗安装检查记录表表12工程名称楼幢号单元/楼层/房号施工单位监理单位仪器编号门窗编号门窗框垂直度对角线长度差横框水平度是否合格备注121212□是□否□是□否□是□否□是□否□是□否□是□否□是□否□是□否□是□否□是□否施工方确认监理方确认工程部确认检测人员检查时间表13 外墙门窗内侧墙体厚度检查记录表房（户）号检查时间年月日门窗编号门高设计值门高测量值偏差门宽实际值门高测量值偏差备注检查说明：1、副框安装完成，窗没上之前检查。

附表三：实测实量记录表格式（A5版）
实测实量记录表目录
（版本号：A/05）
钢筋绑扎实测实量记录表（A5版） hnwj-gc-zl-scsl-01
本表由质检组填写，由质量主管留存。

混凝土结构实测实量记录表（A5版） hnwj-gc-zl-scsl-02
砌体实测实量记录表（A5版） hnwj-gc-zl-scsl-03
本表由质检组填写，由质量主管留存。

墙抹灰实测实量记录表（A5版） hnwj-gc-zl-scsl-04
墙涂饰实测实量记录表（A5版） hnwj-gc-zl-scsl-05
水泥地面实测实量记录表（A5版） hnwj-gc-zl-scsl-06
本表由质检组填写，由质量主管留存。

地砖地面实测实量记录表（A5版） hnwj-gc-zl-scsl-07
本表由质检组填写，由质量主管留存。

楼梯地面实测实量记录表（A5版） hnwj-gc-zl-scsl-08
本表由质检组填写，由质量主管留存。

饰面砖墙面实测实量记录表（A5版） hnwj-gc-zl-scsl-09
本表由质检组填写，由质量主管留存。

外墙抹灰实测实量记录表（A5版） hnwj-gc-zl-scsl-10
外墙保温实测实量记录表（A5版） hnwj-gc-zl-scsl-11
屋面找坡层、找平层实测实量记录表（A5版） hnwj-gc-zl-scsl-12
屋面面层实测实量记录表（A5版） hnwj-gc-zl-scsl-13
防水层实测实量记录表（A5版） hnwj-gc-zl-scsl-14
安装实测实量记录表（A5版） hnwj-gc-azzl-scsl-01
本表由质检组填写，由质量主管留存。

项目层
现浇混凝土构造实测实量记载
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与现实不符,请求项目从新测量.
项目层砌筑工程实测实量记载
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与现实不符,请求项目从新测量.
项目层
一般抹灰工程实测实量记载
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与现实不符,请求项目从新测量.
项目层
饰面砖粘贴（墙面）工程实测实量记载
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与现实不符,请求项目从新测量.
项目层
地面砖面层工程实测实量记载
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与现实不符,请求项目从新测量.
项目层
电气装配工程实测实量记载
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与现实不符,请求项目从新测量.
项目层
现浇混凝土构造顶板程度度实测实量记载。
