内反馈直驱精密闭式静压转台项目

内反馈直驱精密闭式静压转台项目内反馈直驱精密闭式静压转台是一种先进的精密定位设备，广泛应用于高精度加工、检测、测量和仿真系统中。

它具有结构简单、精度高、稳定性好等优点，在工业自动化领域扮演着重要的角色。

内反馈直驱精密闭式静压转台是由定子、转子和轴承组成的闭环传动系统。

该系统中的轴承采用高精度陶瓷材料制作，具有强大的耐磨性和抗冲击能力，能够承受高速旋转时产生的巨大力矩和轴向载荷。

同时，定子和转子配有高精度编码器，可以实时监测转台的位置和速度，实现精确的定位控制。

内反馈直驱精密闭式静压转台的闭环控制系统采用先进的控制算法，能够根据外部反馈信号实时调整转台的位置和速度，达到预定的目标位置和速度。

这种闭环控制系统具有快速响应、高稳定性和抗干扰能力强等特点，可以适应复杂工况下的工作要求。

内反馈直驱精密闭式静压转台广泛应用于光学加工、半导体制造、精密装配、精密测量和生物医学等领域。

例如，在光学加工中，它可以精确控制镜片的旋转角度，实现精细刻蚀和抛光。

在半导体制造中，它可以实现精确的芯片定位和对准，提高生产效率和产品质量。

在精密装配中，它可以实现精确的零件对位和装配。

在精密测量中，它可以提供稳定的平台支撑和准确的位置测量结果。

在生物医学中，它可以用于实验室内的细胞培养和显微技术。

为了正确使用内反馈直驱精密闭式静压转台，我们应该注意以下几个方面：1. 定期检查和维护转台的轴承和驱动系统，保持其良好的运转状态。

2. 合理设置控制算法参数，根据实际情况进行调整，以达到最佳的控制效果。

3. 在使用过程中，要避免发生过载和过速等异常情况，以免对转台和工件造成损坏。

4. 在操作转台时，要保证操作人员具备必要的专业知识和技能，确保安全操作。

5. 定期进行性能测试和校准，以确保转台的精确度和稳定性符合要求。

总之，内反馈直驱精密闭式静压转台是一种非常重要的精密定位设备，在工业自动化领域有着广泛的应用。

正确使用和维护转台，可以提高生产效率，提高产品质量，并为实现工业自动化目标做出贡献。

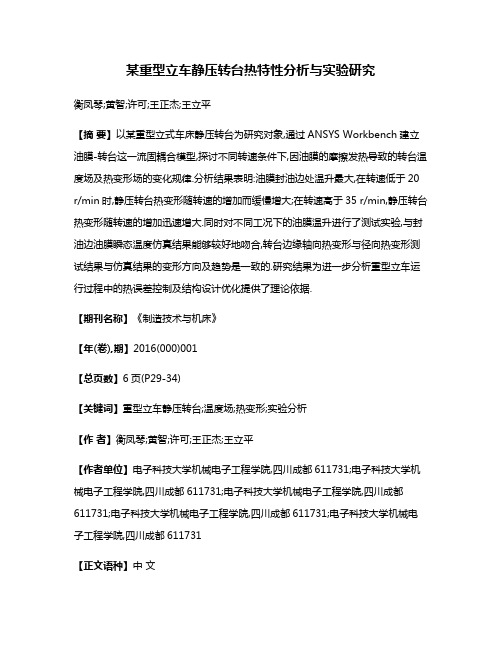

某重型立车静压转台热特性分析与实验研究衡凤琴;黄智;许可;王正杰;王立平【摘要】以某重型立式车床静压转台为研究对象,通过ANSYS Workbench建立油膜-转台这一流固耦合模型,探讨不同转速条件下,因油膜的摩擦发热导致的转台温度场及热变形场的变化规律.分析结果表明:油膜封油边处温升最大,在转速低于20 r/min时,静压转台热变形随转速的增加而缓慢增大;在转速高于35 r/min,静压转台热变形随转速的增加迅速增大.同时对不同工况下的油膜温升进行了测试实验,与封油边油膜瞬态温度仿真结果能够较好地吻合,转台边缘轴向热变形与径向热变形测试结果与仿真结果的变形方向及趋势是一致的.研究结果为进一步分析重型立车运行过程中的热误差控制及结构设计优化提供了理论依据.【期刊名称】《制造技术与机床》【年(卷),期】2016(000)001【总页数】6页(P29-34)【关键词】重型立车静压转台;温度场;热变形;实验分析【作者】衡凤琴;黄智;许可;王正杰;王立平【作者单位】电子科技大学机械电子工程学院,四川成都611731;电子科技大学机械电子工程学院,四川成都611731;电子科技大学机械电子工程学院,四川成都611731;电子科技大学机械电子工程学院,四川成都611731;电子科技大学机械电子工程学院,四川成都611731【正文语种】中文【中图分类】TH133.36重型数控机床常用于加工大尺寸和复杂曲面工件，因而在国防工业、航空航天及核电工业等大件加工领域得到了极为广泛应用。

液体静压技术具有承载性能好、摩擦阻力小、稳定性好等特点，被广泛地应用到重型数控机床中。

但是由于液压油内摩擦热的产生，使得工作台温度的分布不均匀，产生复杂的热变形，进而对机床的加工精度有很大影响。

因此研究静压转台热变形特性，揭示热变形的规律，对于提高机床的加工精度及加工效率有重要意义。

Nelias D和Seok-II Kim[1-2]对高精度无心磨床在加工过程中热的形成及热变形进行了研究。

超精密液体静压回转工作台研制胡秋;汪俊文;袁南南;王宝瑞【摘要】The hydrostatic direct drive total technical scheme of the rotary table applied for a vertical grinder,which was dedicated to grind the sleeve parts of high-precision spindles,was carried out.Both radial bearings and thrust bearings of the table obtained high load capacity and stiffness through hydrostatic bearing,which ensured the rigidity of grinding process system.In allusion to high dynamic rotating accuracy requirements of the table,the oil film error homogenization is considered,the accuracy of key parts and components was determined and hand-grinding method was adopted to ensure its manufacturing precision,by these technical measures,the rotary table achieved dynamic rotation accuracy of 0.25 μm within the whole speed range.In allusion to heat produced by friction of oil film and motor power consumption,technical measures such as high-flow light oil hydrostatic bearings,thrust bearings above and motor down are applied,thermal elongation of the working end was less than 4 μm,which ensured good thermal properties of the table.Developed hydrostatic rotary table was applied to vertical grinder,which achieved the grinding precision of 0.45 μm roundness for the excircle and the innerbore.%对某高精度立式磨床用回转工作台采用液体静压直驱转台总体技术方案以保证其良好的动态特性和回转精度;支承系统采用液体静压支承以获得高的承载能力、刚度以保证工艺系统刚性;针对转台高动态回转精度要求,考虑油膜误差均化,确定了其关键零件部件精度并采用手工研磨方式保证了其制造精度,实现了转台系统全转速范围内0.25 μm动态回转精度;针对电动机发热和油膜剪切发热,采用稀油大流量静压支承、止推上置电动机下置、电动机强冷等技术措施保证了回转工作台良好的热态特性,工作端热伸长小于4μm.研制的静压回转工作台应用于立式磨床,实现了外圆内孔圆度0.45 μm 的磨削精度.【期刊名称】《制造技术与机床》【年(卷),期】2018(000)004【总页数】4页(P156-159)【关键词】立式磨床;静压回转工作台;支承设计;精度设计;热态特性【作者】胡秋;汪俊文;袁南南;王宝瑞【作者单位】中国工程物理研究院机械制造工艺研究所超精密加工技术重点实验室,四川绵阳621900;中国工程物理研究院机械制造工艺研究所超精密加工技术重点实验室,四川绵阳621900;中国工程物理研究院机械制造工艺研究所超精密加工技术重点实验室,四川绵阳621900;中国工程物理研究院机械制造工艺研究所超精密加工技术重点实验室,四川绵阳621900【正文语种】中文【中图分类】TG502静压转台具有回转精度高；摩擦系数极小，启动转矩小，无爬行；承载能力大，刚度高，抗振性好；零磨损，使用寿命长等一系列优点。
