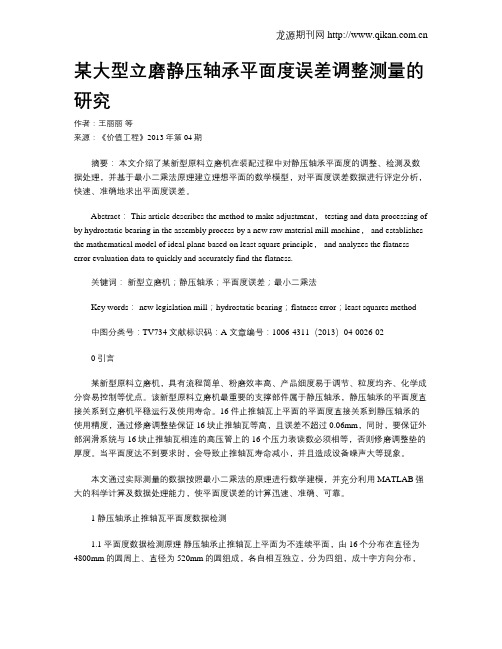

某大型立磨静压轴承平面度误差调整测量的研究作者：王丽丽等来源：《价值工程》2013年第04期摘要：本文介绍了某新型原料立磨机在装配过程中对静压轴承平面度的调整、检测及数据处理，并基于最小二乘法原理建立理想平面的数学模型，对平面度误差数据进行评定分析，快速、准确地求出平面度误差。

Abstract： This article describes the method to make adjustment， testing and data processing of by hydrostatic bearing in the assembly process by a new raw material mill machine， and establishes the mathematical model of ideal plane based on least square principle， and analyzes the flatness error evaluation data to quickly and accurately find the flatness.关键词：新型立磨机；静压轴承；平面度误差；最小二乘法Key words： new legislation mill；hydrostatic bearing；flatness error；least squares method中图分类号：TV734 文献标识码：A 文章编号：1006-4311（2013）04-0026-020 引言某新型原料立磨机，具有流程简单、粉磨效率高、产品细度易于调节、粒度均齐、化学成分容易控制等优点。

该新型原料立磨机最重要的支撑部件属于静压轴承，静压轴承的平面度直接关系到立磨机平稳运行及使用寿命。

16件止推轴瓦上平面的平面度直接关系到静压轴承的使用精度，通过修磨调整垫保证16块止推轴瓦等高，且误差不超过0.06mm，同时，要保证外部润滑系统与16块止推轴瓦相连的高压管上的16个压力表读数必须相等，否则修磨调整垫的厚度。

动压、静压、动静压轴承的工作原理及装配知识一、静动压轴承的工作原理先启动供油泵，油经滤油器后经节流器进入油腔、此时在主轴颈表面产生一层油膜，支承、润滑和冷却主轴，由于节流器的作用油液托起主轴，油经回油孔通过回油泵回至油箱。

然后启动磨头电机，主轴旋转。

利用极易产生动压效应的楔形油腔结构，主轴进入高速稳态转动后，形成强刚度的动压油膜，用以平衡在高速运行下的工作负载。

结构形式及特点: 整体套筒式结构,安装方便; 高精度:由于承载油膜的均化作用，使主轴具有很高的旋转精度: 主轴径向跳动、轴向窜动≤2μm；或≤1μm 高刚度：由于该轴系的独特油腔结构，轴承系统在工作时，主轴被一层压力油膜浮起，主轴未经旋转时为纯静压轴承，主轴旋转时由于轴承内孔浅腔的阶梯效应使得轴承内自然形成动压承载油膜，因而形成具有压力场的动压滑动轴承，该结构提高了轴承的刚度；轴向刚度可达到20—50kg /1μm；径向刚度可达到100kg /1μm 高承载能力：由于动压效果靠自然形成，无需附加动力，使得主轴承载能力大大提高。

长使用寿命：理论为无限期使用寿命,在正常使用条件下，极少维修. 利用润滑油的粘性和轴颈的高速旋转，把润滑油带进轴承的楔形空间建立起压力油膜隔开。

这种轴承称为动压滑动轴承。

靠液体润滑剂动压力形成液膜隔开两摩擦表面并承受载荷滑动轴承。

液体润滑剂是被两摩擦面相对运动带入两摩擦面之间。

产生液体动压力条件是﹕两摩擦面有足够相对运动速度﹔润滑剂有适当黏度﹔两表面间间隙是收敛。

二、动压滑动轴承的安装动压轴承结构图1 装配前的准备（1）准备所需的量具和工具。

（2）按照图纸要求检查轴套和轴承座的表面情况及配合过盈是否符合要求，然后按轴颈将轴套进行加工，并留出一定的径向配合间隙，其值约为（0.001～0.002）d（d为轴颈的直径mm）。

（3）按照图纸要求检查轴套油孔、油槽及油路。

在确认油路畅通后方可进行装配。

2 装配（1）装配时可用压力机将轴套压入轴承体内或用大锤将轴套打入轴承体内。

液体动静压轴承油膜的压力场和温度场分析刘蕾;刘保国;王攀;申会鹏;丁浩;郑金勇【摘要】针对深浅腔液体动静压轴承的承载特性等问题,对液体动静压轴承的油膜压力场和温度场进行了仿真分析.以超高速磨削电主轴系统中常用的深浅腔液体动静压轴承为研究对象,建立了液体动静压轴承油膜的三维有限元模型,对油膜进行了网格划分,并对划分后的网格进行了质量评定;采用动网格技术实现了对油膜偏心率的变更,在不同主轴转速、偏心率的工作条件下,计算了深浅腔动静压轴承油膜压力和温度的分布情况,分析了其油膜压力分布和温度分布的变化规律;研究了转速、偏心率对动静压轴承的承载力和油膜温升的影响规律.研究结果表明:在深浅腔液体动静压轴承运转过程中,随着转速和偏心率的提高,油膜承载力和温升也随之提高,且转速对油膜温升的影响要比偏心率大.【期刊名称】《机电工程》【年(卷),期】2019(036)009【总页数】7页(P900-906)【关键词】油膜压力场;温度场;转速;偏心率;计算流体动力学【作者】刘蕾;刘保国;王攀;申会鹏;丁浩;郑金勇【作者单位】河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001;河南工业大学机电工程学院,河南郑州450001;河南工业大学河南省超硬磨料磨削装备重点实验室,河南郑州450001【正文语种】中文【中图分类】TH133.30 引言超高速磨削已经广泛应用于汽车制造、航空航天等重要领域，成为磨削工艺未来的重要方向，电主轴是超高速磨削机床的重要组成部分，轴承直接影响电主轴寿命和超高速磨床的加工精度和可靠性[1]。

几种典型液体静压轴承结构特点与应用几种典型液体静压轴承结构特点与应用本文介绍了几种典型的、使用场合较多的液体动静压轴承的结构及特点，并举了各种动静压轴承在机床上应用的实例及效果。

液体动静压轴承精度高、刚度大、寿命长、吸振抗震性能好，主要用于精密加工机械及高速、高精度设备的主轴。

既可用于旧机床改造，也可用于新机床配套。

采用动静压轴承可以完全恢复机床因主轴轴承问题而丧失的加工精度和表面粗糙度；提高机床主轴精度和切削效率；并可多年连续使用而不需维修。

多年来我国一些企业采用动静压轴承为新机床配套和进行国产和进口旧机床设备改造，均获得了满意的使用效果和显著的经济效益。

液体动静压轴承综合了静压轴承的优点，消除了这两种轴承的不足。

其特点是采用整体式轴承与表面深浅腔结构油腔轴承系统工作时主轴被一层压力油膜浮起，主轴为经电机驱动已悬浮在轴承之间发生机械摩擦与磨损，从而提高轴承寿命且有良好的精度保持性。

当电机驱动主轴旋转时，轴承油腔内由于阶梯效应自然形成动静压承载油膜，轴承成为具有静压压力场的东压滑动轴承。

与三块、五块瓦相比，动静压轴承为整体式使结构，轴承与箱体孔接触面积大，为刚性连接，是油膜刚度得到充分的发挥利用。

主轴工作时，油膜刚度是轴承静态刚度与动态刚度的叠加，有很强的承载能力。

压力油膜的“均化”作用可使主轴回转精度高于轴颈和轴承的加工精度。

一、静压轴承的几种典型结构及特点液体动静压轴承所采用油腔结构、节流器与静压轴承相比均不相同。

静压轴承采用的固定节流器有“小孔”、“毛细管”等，可变节流器大多设置在轴承外部的静止部位，结构复杂，使用时常因节流器出面截流面太小，油液杂质易堆积而发生堵赛。

早期设计的动静压轴承为浅腔结构，分有节流器和无节流器两种。

图1为节流器的动静压轴承，深腔与浅腔形成静压腔，浅腔兼备节流功能。

压力油ps 进入中间环槽后，流入深腔和浅腔，经两端的轴向封油面排出，当主轴在轴承中高速旋转时，由于浅腔同轴向封油面台阶及主轴中心的轴承中微小偏心，自然形成楔形油膜而产生动压承载油膜。

液体动静压轴承的油腔结构特性分析【摘要】动静压轴承的承载性能主要由轴承的动压、静压混合效应决定，而不同的油腔结构又影响着动静压的混合效应。

因此，本文在动静压轴承的特性分析上主要从动静压轴承的油腔结构入手，以fluent为工具，着重分析了方形油腔、三角形油腔和圆形油腔对轴承承载特性的影响，进而为动静压轴承结构设计提供理论参考。

【关键词】动静压轴承；承载特性；有限体积法0 引言随着先进制造业的发展，液体动静压滑动轴承的应用也越来越普遍。

而对于动静压支撑设计，一旦确定支撑方案后，对轴承性能影响最大的是液腔的数量和结构。

在对主轴回转性能的研究中已经证明当液腔的数量是轴颈圆度误差多边形的整数倍时，轴颈的圆度误差对主轴回转精度的影响最小。

研究供液压力、轴承的相对间隙和润滑介质相同的情况下，轴承的承载力、温升和轴颈的静平衡轨迹变化规律可以使我们根据要求合理的布置液腔的结构形状。

近年来，cfd在流场计算中应用日益广泛，并出现了如phoenics、cfx、fidip、fluent等多个商用cfd软件，其中fluent是目前功能最全面、适应性最广、国内使用最广泛的cfd软件之一[1]。

pyp chen和ej hahn[2]等用滑动轴承、阶梯轴承、径向轴承在定常单向承载、稳态工况下求得雷诺方程的解析解，并用cfd方法求得的解进行对比证明当雷诺数较小时，cfd方法和求解雷诺方程得到的解析解是基本重合的.而当雷诺数增大时，惯性项的影响增大，二者的压力分布和最大压力出现了偏差。

蒋小文，顾伯勤[3]利用cfd 方法研究了收敛楔形间隙中流体的稳态、一元流动进行了数值模拟，得到了间隙中流体膜的压力和速度分布，数值模拟与解析结果基本吻合，表明了数值模拟的正确性。

1 液体动静压轴承的油腔结构1.1 常见的油腔结构形式目前常见的油腔形状有圆形油腔、三角形油腔和方形油腔。

直观上看，方形油腔是目前普遍应用的油腔形式，适用于主轴转速较高、自重较小的动静压轴承；圆形油腔便于加工，该类轴承的制造费用比方形腔轴承低30%。
