下载文档原格式

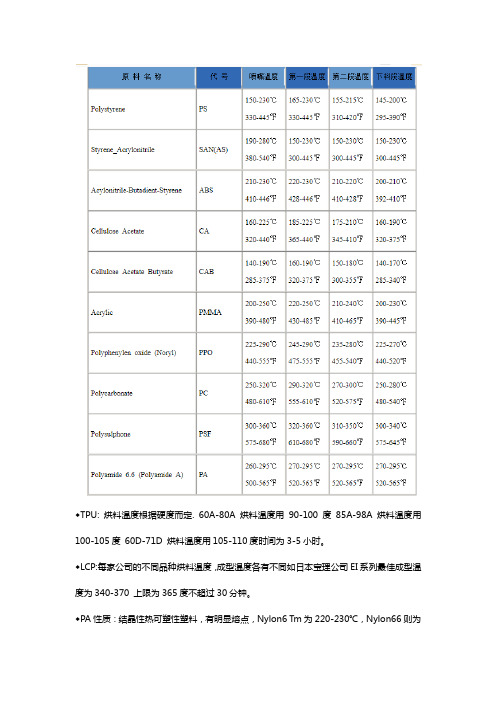

◆TPU: 烘料温度根据硬度而定. 60A-80A 烘料温度用90-100度85A-98A 烘料温度用100-105度60D-71D 烘料温度用105-110度时间为3-5小时。
◆LCP:每家公司的不同品种烘料温度，成型温度各有不同如日本宝理公司EI系列最佳成型温度为340-370 上限为365度不超过30分钟。
◆PA性质：结晶性热可塑性塑料，有明显熔点，Nylon6 Tm为220-230℃，Nylon66则为260-270℃，尼龙本身具吸水基故有吸水性，成形前须干燥，温度过高干燥则尼龙粒变色。
◆PC/ABS:比重一般为1.15，吸水率为0.2％，成型收缩率为0.4-0.6，热变形温度则为120％，干燥温度应该用１００，烘料温度100-110度烘烤3-4小时。
◆AS：喷嘴190-210度注塑压力应该用50-60度，保压压力应该用40-50，模温50-70，螺杆转速40-60，背压5-10 烘料温度80-100 烘料时间2-4H。
◆PBT:喷嘴温度230-245 注塑压力70-120，保压压力40-50，模温50-160，螺杆转速40-70，背压5-10，烘料温度100-140 烘料时间4-6小时。
◆PET：喷嘴240-270，注塑压力70-100，保压压力40-50，模温50-160，螺杆转速40-75，螺杆背压5-10，烘料温度100-140，烘料时间6-8小时。
◆PC：喷嘴270-300，模温80-120，烘料温度100-120，烘料时间2-4小时。
◆PA6：喷嘴250-260，模温50-110，烘料温度80-110，烘料时间4-6小时。
◆PA66：喷嘴250-280，模温50-110，烘料温度80-130，烘料时间4-6小时。
◆PPS：喷嘴290-300，模温80-150，烘料温度120-140，烘烤时间2-4小时。
◆LCP：喷嘴300-310，模温90-180，烘料温度130-140，烘烤时间2-4小时。
20种常用塑料特性大全1ABS塑料(丙烯腈-丁二烯-苯乙烯)英文名称:Acrylonitrile Butadiene Styrene比重:1.05克/立方厘米成型收缩率:0.4-0.7%成型温度：200-240℃干燥条件：80-90℃2小时物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好。
2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理。
3、有高抗冲、高耐热、阻燃、增强、透明等级别。
4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。
适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.成型性能1、无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时。
2、宜取高料温,高模温,但料温过高易分解(分解温度为>270度).对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度。
3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。
4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。
2PP塑料(聚丙烯)英文名称:Polypropylene比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5%成型温度：160-220℃干燥条件：---物料性能密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐模易老化。
适于制作一般机械零件,耐腐蚀零件和绝缘零件。
成型性能1、结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解。
2、流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形。
3、冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显,模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以上易发生翘曲变形。
常用塑料干燥办理温度参照数据塑料名称缩写代号透明GPPS 聚苯乙烯 (PS)抗冲击HIPS阻燃 / 防火HIPS高冲击ABS耐热ABS阻燃 / 防火ABS常用塑料成型温度参照数据制造商商品名牌号密度缩短率 (%)烘料温度(g/cm3)镇江 / 台湾奇美POLYREX PS PG-2255℃-70 ℃镇江 / 台湾奇美POLYREX PS PG-3355℃-70 ℃斯泰隆 / 陶氏STYRON666H55℃-70 ℃巴斯夫POLYSTYROL143E55℃-70 ℃旭化成 ( 东棉)STYRON HIPS H9152(T)( 高耐热)55℃-70 ℃旭化成 ( 东棉)STYRON HIPS400( 耐热)55℃-70 ℃旭化成 ( 东棉)STYRON HIPS403R(高光彩)55℃-70 ℃陶氏STYRON A-TECH1300( 高耐热)55℃-70 ℃陶氏STYRON A-TECH1180( 高光彩)55℃-70 ℃出光IDEMITSUMS500(中冲击)55℃-70 ℃STYROL PSPH-88(耐热)55℃-70 ℃奇美POLYREX PS奇美POLYREX PS PH-879(防火)55℃-70 ℃旭化成 ( 东棉)STYRON VS124(阻燃)55℃-70 ℃奇美POLYLAC ABS PA-757(K)70℃-80 ℃奇美POLYLAC ABS PA-756(高流动)70℃-80 ℃东丽Toyolac ABS(T-)700/中冲击70℃-80 ℃东丽Toyolac ABS(T-)100/高冲击70℃-80 ℃旭化成 ( 东棉)Stylac ABS12070℃-80 ℃三菱SHINKOLAC ABS300170℃-80 ℃奇美POLYLAC ABS PA-777D(高耐热)70℃-80 ℃奇美POLYLAC ABS PA-777E(高耐热)70℃-80 ℃巴斯夫Terluran ABS GP-2270℃-80 ℃巴斯夫Terluran ABS GP-35（高流动)70℃-80 ℃旭化成 ( 东棉)Stylac ABS18070℃-80 ℃三菱SHINKOLAC ABS TM-2570℃-80 ℃TM-3570℃-80 ℃日本电气MALECCA ABS K-51070℃-80 ℃奇美POLYLAC ABS PA-765(5VA)70℃-80 ℃奇美POLYLAC ABS PA-765A(5VA)70℃-80 ℃东丽Toyolac ABS884(5VA)70℃-80 ℃东丽Toyolac ABS894(V-0)70℃-80 ℃常用塑料干燥办理温度参照数据电镀ABS透明ABS丙烯腈、丁二烯、苯乙烯 (ABS)增强ABS+GF导电PC/ABCPC/ABSPC/ABS阻燃PC/ABSPC/ABS透明PC/ABS电镀丙烯腈、氯化聚乙烯、苯乙烯 (ACS)ACS一般PC锦湖 ( 韩国)KORCHA ABS 750SW80℃-90 ℃UMG CYCOLAC3001M70℃-80 ℃奇美POLYLAC ABS PA-72770℃-80 ℃奇美POLYLAC ABS PA-75870℃-80 ℃日本电气TE TE-1070℃-80 ℃A&L ST-10070℃-80 ℃东丽Toyolac ABS100G10(10%GF)80℃-100 ℃东丽Toyolac ABS100G20(20%GF)80℃-100 ℃东丽Toyolac ABS100G30(30%GF)80℃-100 ℃金发KINGFA JE2-G202(20%GF耐热）80℃-100 ℃日本电气MALECCA ABS K-5110G(10%GF)80℃-100 ℃日本电气MALECCA ABS K-5120G(20%GF)80℃-100 ℃日本电气MALECCA ABS K-5130G(30%GF)80℃-100 ℃派克汉尼汾PREMIER A230-FR60℃-70 ℃RTP(美)PermaStat2500 FR A70℃-80 ℃通用 (GE)CYCOLOY C120070℃-80 ℃通用 (GE)CYCOLOY C1200HF(高流动）70℃-80 ℃拜耳Bayblend T45MN70℃-80 ℃通用 (GE)CYCOLOY C6200 V-070℃-80 ℃通用 (GE)CYCOLOY C2800 V-070℃-80 ℃通用 (GE)CYCOLOY BK8-78270℃-80 ℃拜耳Bayblend LQ284770℃-80 ℃通用 (GE)CYCOLOY MC1300流动：98℃-104 ℃垂直：通用 (GE)CYCOLOY MG37EPN(MC1300+灰)87℃-93 ℃澳洲 (MARPLEX)ASTALOYEHA(非电镀)95℃-100 ℃EHA(电镀)95℃-100 ℃70℃-80 ℃通用 (GE)LEXAN123R(UV牢固、高流动)100℃-120 ℃通用 (GE)LEXAN141R/241R(中粘度)100℃-120 ℃常用塑料干燥办理温度参照数据聚酰胺 ( 尼龙)一般PC阻燃PC阻燃 / 抗静电PC+碳透明PC聚碳酸酯 (PC)增强PC+GFPC/PBT PC/PBTPA66一般PA6PA12PA66阻燃PA6常用塑料干燥办理温度参照数据通用 (GE)LEXAN HF1110R(高流动)100℃-120 ℃通用 (GE)LEXAN920100℃-120 ℃拜耳Makrolon PC6265(易流动)100℃-120 ℃三菱Iupilon PC S-3000V(低粘度)100℃-120 ℃RTP(美)RTP300 (UL V-O)110℃-120 ℃拜耳Makrolon PC6555100℃-120 ℃通用 (GE)LEXAN OQ1020100℃-120 ℃通用 (GE)LEXAN500R(PC+GF10%)100℃-120 ℃通用 (GE)LEXAN3414R(PC+40%GF)100℃-120 ℃金发KINGFA JH710 G10(PC+10%GF)100℃-120 ℃金发KINGFA JH710 G40(PC+40%GF)100℃-120 ℃三氧社Trirex17070℃-90 ℃三氧社Trirex24070℃-90 ℃三氧社Trirex41070℃-90 ℃旭化成 ( 东棉)Leona PA1300S80℃-110 ℃巴斯夫Ultramid A3K80℃-110 ℃东丽amilan CM3001-N(标准）0.8-1.5 （1MM）90℃-110 ℃1.5-2.2 （3MM）东洋Toyobo Nylon T-662( 标准）0.6-1.2 （1MM）90℃-110 ℃1.5-2.2 （3MM）巴斯夫Ultramid B3S90℃-110 ℃东丽amilan CM1017(标准）0.5-1.0 （1MM）90℃-110 ℃1.0-1.6 （3MM）东洋Toyobo Nylon T-802( 娇贵）0.5-0.7 （1MM）90℃-110 ℃1.2-1.4 （3MM）东洋Toyobo Nylon T-803（坚硬）0.4-0.7 （1MM）90℃-110 ℃1.2-1.4 （3MM）EMS Grilamid EMS XE 3744 NATURAL(透明)80℃-110 ℃金发KINGFA PA66-RG001(阻燃 V-0)90℃-110 ℃金发KINGFA PA66ROW(阻燃 V-0)90℃-110 ℃东丽amilan CM3004-V090℃-110 ℃金发KINGFA PA6ROW-W-0190℃-110 ℃常用塑料干燥办理温度参照数据聚酰胺 ( 尼龙)PA66+GF增强PA612PA6+GFPA12苯乙烯、丙烯腈孟山都VYDYNE R533 (33%GF)80℃-100 ℃巴斯夫Ultramid A3EG6(30%GF)80℃-100 ℃巴斯夫Ultramid A3WG10(50%GF)80℃-100 ℃拜耳Durethan BKV15H1.0(15%GF)80℃-100 ℃拜耳Durethan BKV30Z(30%GF)80℃-100 ℃拜耳Durethan BKV40Z(40%GF)80℃-100 ℃拜耳Durethan BKV20H2.0(20%GF)80℃-100 ℃Toyobo Nylon T-663G15(15%GF)0.7-1.0 （1MM）90℃-110 ℃东洋0.8-1.1 （3MM）东洋Toyobo Nylon T-663G30(30%GF)0.2-0.5 （1MM）90℃-110 ℃0.6-0.9 （3MM）东洋Toyobo Nylon T-663G50(50%GF)0.2-0.4 （1MM）90℃-110 ℃0.6-0.8 （3MM）杜邦Zytel77G33L(33%GF)0.6-0.9(1MM)80℃-100 ℃1.0-2.0(3MM)80℃-100 ℃普立万polyone B70 G50(50%GF)80℃-100 ℃RTP(美)PA6+30%GF90℃-110 ℃金发KINGFA PA6-RG30(30%GF)90℃-110 ℃EMS Grilon EMS Grilon BGZ-30/2(30%GF)80℃-100 ℃EMS Grilamid EMS Grilamid LV-3H(30%GF)80℃-100 ℃奇美KIBISAN PN-117C70℃-85 ℃(AS/SAN)透明AS/SAN一般PP增强PP+碳酸钙金发KINGFA AT-31070℃-85 ℃三星SAMSUNG HJ73070℃-85 ℃巴赛尔 (Basell)Pro-Fax PP633170℃-85 ℃三星SAMSUNG SB52S(10%TALCUM)70℃-85 ℃卡鲁扑CALP1420G-3(40%KD)70℃-85 ℃卡鲁扑CALP8200R V-0170℃-85 ℃卡鲁扑CALP8300R V-070℃-85 ℃卡鲁扑CALP8400R V-070℃-85 ℃聚丙烯 (PP)阻燃PP 卡鲁扑CALP8500R V-070℃-85 ℃卡鲁扑CALP8900R-4(20%填充剂 V-2)70℃-85 ℃卡鲁扑CALP FR-240 V-070℃-85 ℃孟玛Empee PP30170℃-85 ℃三星SAMSUNG PP FB51(V-2) 耐冲击90℃-100 ℃三星SAMSUNG PP FB51R(V-2)耐冲击耐低温90℃-100 ℃三星SAMSUNG PP FB51S(V-2)耐冲击90℃-100 ℃常用塑料干燥办理温度参照数据发泡PP普立万 polyone PP0002A30℃-60 ℃宝理 TEPCON POM M90 80℃-90 ℃ 通用级POM宝理 TEPCON POM M270 80℃-90 ℃ 杜邦Delkin POM500P80℃-100 ℃聚甲醛 (POM)增强软质PVC 中山大恒PVC60°T110N50℃-80 ℃聚氯乙烯 (PVC)硬质PVC金发KINGFA PBT LW9330 N010(30%GF)70℃-80 ℃ 防火PBT杜邦RyniteFR543(43%GF)V-0流动方向： 70℃-80 ℃垂直方向：聚对苯二甲酸丁杜邦Rynite530(30%GF)流动方向：70℃-80 ℃垂直方向：二醇酯 (PBT)增强PBT旭化成 ( 东棉)3200G(20%GF)流动：℃120℃-140垂直：聚对苯二甲酸乙 PET旭化成 ( 东棉)3300G(30%GF)流动：℃二醇酯 (PET)120℃-140垂直：通用级PPO(PPE)通用 (GE)Noryl PPO731S85℃-120 ℃聚苯醚 (PPO)通用 (GE)Noryl PPO GFN2-701(PPO+20%GF) 85℃-120 ℃增强PPO(PPE)通用 (GE) Noryl PPO GFN2V-701(PPO+20%GF)85℃-120 ℃通用 (GE)Noryl PPO GFNIV(PPO+10%GF)85℃-120 ℃东丽TORELINAA504(40%GF 标准）流动方向：垂直方向：聚硫苯醚 (PPS)PPS东丽TORELINAA310M 70%(GF+矿物填充)流动方向：高流动 低翘曲垂直方向：聚甲酯丙烯酸甲通用旭化成 DELPET PMMA 560F(透明) 70℃-80 ℃酯( 亚克力 PMMAshinkolite PMMAMF001(透明)70℃-80 ℃三菱PMMA))酯( 亚克力PMMA))SANTOPRENE TPE201-55SANTOPRENE TPV-253-3680℃SANTOPRENE8211-55聚氨脂 (PU/PUR)PU/PUR/TPUDesmopan19280℃拜耳拜耳Desmopan KU 2-875580℃低密度三星SAMSUNG312B(吹塑级) LDPE高密度旭化成 ( 东棉)Suntec QJ300(注塑级) HDPE聚乙烯（ PE）中密度三井45300( 挤塑级)MDPE45150( 挤塑级)三井摄氏温度 =5烘料时间模具温度1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H10℃-60 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H40℃-70 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-8H50℃-80 ℃4-8H71℃-99 ℃4-8H50℃-80 ℃4-8H50℃-80 ℃4-8H50℃-80 ℃4-8H50℃-80 ℃4-8H50℃-80 ℃4-8H71℃-99 ℃4-8H50℃-80 ℃3-4H80℃-100 ℃2-4H80℃-100 ℃3-5H50℃-90 ℃3-6H60℃-100 ℃2-4H50℃-60 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃2-10H20℃-90 ℃2-10H20℃-90 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃6-12H80℃-100 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-6H80℃-100 ℃4-12H60℃-80 ℃4-12H60℃-80 ℃4-12H80℃-100 ℃4-12H80℃-100 ℃2-4H40℃-80 ℃1H40℃-60 ℃1H50℃-70 ℃1H40℃-60 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃2H40℃-70 ℃2H40℃-70 ℃2H40℃-70 ℃1H40℃-60 ℃2-4H60℃-90 ℃2-4H60℃-90 ℃2-4H80℃-100 ℃1H20℃-50 ℃2-3H60℃-80 ℃2-3H60℃-80 ℃2-3H60℃-80 ℃3-4H120℃-140 ℃3-4H120℃-140 ℃2-4H85℃-120 ℃2-4H85℃-120 ℃2-4H85℃-120 ℃2-4H85℃-120 ℃120℃-180 ℃120℃-180 ℃2-3H60℃-80 ℃2-3H60℃-80 ℃3H20℃-50 ℃3H20℃-40 ℃3H20℃-40 ℃20℃-50 ℃50℃-70 ℃50℃-70 ℃50℃-70 ℃温度 =5/9* （华氏 -32 ）。
塑料溶解温度下表列出数种常用塑料原料的成型条件：原料名称中文全名英文全名成型条件ABS丙烯晴-丁二烯-苯乙烯共聚合物Acrylonitrile -Butadene - Styrene1.依照流动性选定适当之浇道及浇口。
2.对应浇口位置选择适当熔合状态。
3.由于高压成形，退缩倾斜须在2°以上。
4.成形收缩率须在0.5％左右。
5.常用于镀金品，其注意事项如下：(1) 料管温度宜高，约220℃~250℃ (2) 射出温度宜慢(用二次加压法)、射出压力宜低；(3) 不可用离模剂；(4) 不可有收缩下陷及熔接线之流痕；(5) 成品表面不可有创痕。
6.加热温度180~290℃、模具温度50~80℃、料管温度200~230℃、喷出料温度200~240℃、射出压力700~1500kg/cm²、最低操作温度260℃。
7.使用热风干燥机、干燥温度为80~100℃、需时2~4 小时（0.3％以下）、料管温度第一段为220~240℃；第二段为210~240℃；第三段为180~230℃；第四段为150~180℃；模具表面温度50~90℃、射出压力500~2100kg/cm²。
8.温度设定：射嘴203~295℃、前段220~295℃、中段210~290℃、后段180~210℃；螺杆转速70~150rpm、模具温度10~80℃、保压30~60％、背压100~250kg/cm²。
9.密度1.04~1.06g/cc，变形温度82~122℃，成型收缩率0.4~0.8％，比重1.0~1.2，线膨胀系数0.00006~0.00013/℃，成型收缩率0.3~0.8％，热变形温度66~107℃（88~113℃）。
AS(SAN)丙烯晴-苯乙烯共聚合物Styrene-Acrylonitrile 1.成形品有钵裂之虞者，注意成形品设计。
特殊情况使用1°以上之退缩倾斜，注意模具不得有低陷部分。
2.成形收缩率为0.45％左右、加热温度170~310℃、使用热风干燥机、干燥时间2~3小时（0.1％以下）、干燥温度80~100℃、料管温度180~290℃、。
