各类塑料的吸水率及干燥温度时间表之欧阳家百创编

常用塑料注塑加工工艺心得与烘料温度PU烘料温度根据硬度而定.60A-80A烘料温度用90-100度85A-98A 烘料温度用100-105度60D-71D烘料温度用105-110度时间为3-5小时。

LCP每家公司的不同品种烘料温度，成型温度各有不同如日本宝理公司EI系列最佳成型温度为340-370上限为365度不超过30分钟。

PA结晶性热可塑性塑料，有明显熔点，Nylon6Tm为220-230℃，Nylon66则为260-270℃，尼龙本身具吸水基故有吸水性，成形前须干燥，温度过高干燥则尼龙粒变色。

PC/ABS比重一般为1.15，吸水率为0.2%，成型收缩率为0.4-0.6，热变形温度则为120%，干燥温度应该用100，烘料温度100-110度烘烤3-4小时。

AS喷嘴190-210度注塑压力应该用50-60度，保压压力应该用40-50，模温50-70，螺杆转速40-60，背压5-10烘料温度80-100烘料时间2-4H。

PBT喷嘴温度230-245注塑压力70-120，保压压力40-50，模温50-160，螺杆转速40-70，背压5-10，烘料温度100-140烘料时间4-6小时。

PET喷嘴240-270，注塑压力70-100，保压压力40-50，模温50-160，螺杆转速40-75，螺杆背压5-10，烘料温度100-140，烘料时间6-8小时。

PC喷嘴270-300，模温80-120，烘料温度100-120，烘料时间2-4小时。

PA6喷嘴250-260，模温50-110，烘料温度80-110，烘料时间4-6小时。

PA66时。

PPS喷嘴290-300，模温80-150，烘料温度120-140，烘烤时间2-4小时。

LCP喷嘴300-310，模温90-180，烘料温度130-140，烘烤时间2-4小时。

POM喷嘴170-230，模温50-80，烘料温度80-120，烘烤时间2-4小时。

PP喷嘴200-220，模温40-60，烘料温度80-120，烘烤时间2-4小时。

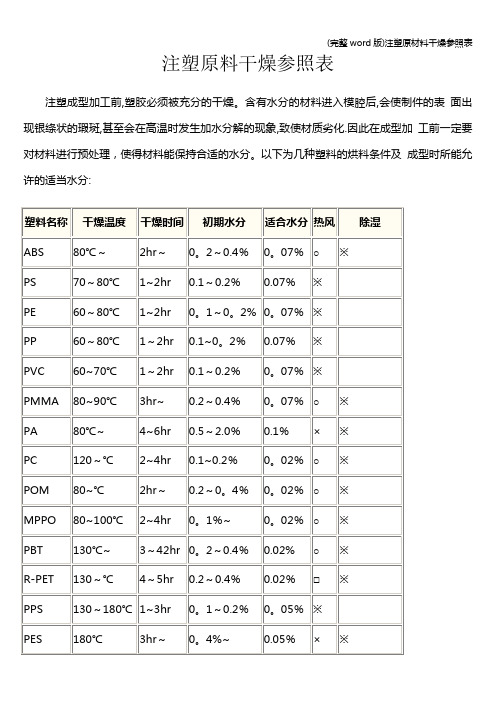

注塑原料干燥参照表
注塑成型加工前,塑胶必须被充分的干燥。

含有水分的材料进入模腔后,会使制件的表面出现银绦状的瑕斑,甚至会在高温时发生加水分解的现象,致使材质劣化.因此在成型加工前一定要对材料进行预处理，使得材料能保持合适的水分。

以下为几种塑料的烘料条件及成型时所能允许的适当水分:
备注:干燥设备实际温度与显示温度出现异常的情况非常高，因此对设备一定要定期校验确保设备设定温度与实际温度一致，使物料达到成型基本要求，特别是温度与湿度。

常用塑料干燥办理温度参照数据塑料名称缩写代号透明GPPS 聚苯乙烯 (PS)抗冲击HIPS阻燃 / 防火HIPS高冲击ABS耐热ABS阻燃 / 防火ABS常用塑料成型温度参照数据制造商商品名牌号密度缩短率 (%)烘料温度(g/cm3)镇江 / 台湾奇美POLYREX PS PG-2255℃-70 ℃镇江 / 台湾奇美POLYREX PS PG-3355℃-70 ℃斯泰隆 / 陶氏STYRON666H55℃-70 ℃巴斯夫POLYSTYROL143E55℃-70 ℃旭化成 ( 东棉)STYRON HIPS H9152(T)( 高耐热)55℃-70 ℃旭化成 ( 东棉)STYRON HIPS400( 耐热)55℃-70 ℃旭化成 ( 东棉)STYRON HIPS403R(高光彩)55℃-70 ℃陶氏STYRON A-TECH1300( 高耐热)55℃-70 ℃陶氏STYRON A-TECH1180( 高光彩)55℃-70 ℃出光IDEMITSUMS500(中冲击)55℃-70 ℃STYROL PSPH-88(耐热)55℃-70 ℃奇美POLYREX PS奇美POLYREX PS PH-879(防火)55℃-70 ℃旭化成 ( 东棉)STYRON VS124(阻燃)55℃-70 ℃奇美POLYLAC ABS PA-757(K)70℃-80 ℃奇美POLYLAC ABS PA-756(高流动)70℃-80 ℃东丽Toyolac ABS(T-)700/中冲击70℃-80 ℃东丽Toyolac ABS(T-)100/高冲击70℃-80 ℃旭化成 ( 东棉)Stylac ABS12070℃-80 ℃三菱SHINKOLAC ABS300170℃-80 ℃奇美POLYLAC ABS PA-777D(高耐热)70℃-80 ℃奇美POLYLAC ABS PA-777E(高耐热)70℃-80 ℃巴斯夫Terluran ABS GP-2270℃-80 ℃巴斯夫Terluran ABS GP-35（高流动)70℃-80 ℃旭化成 ( 东棉)Stylac ABS18070℃-80 ℃三菱SHINKOLAC ABS TM-2570℃-80 ℃TM-3570℃-80 ℃日本电气MALECCA ABS K-51070℃-80 ℃奇美POLYLAC ABS PA-765(5VA)70℃-80 ℃奇美POLYLAC ABS PA-765A(5VA)70℃-80 ℃东丽Toyolac ABS884(5VA)70℃-80 ℃东丽Toyolac ABS894(V-0)70℃-80 ℃常用塑料干燥办理温度参照数据电镀ABS透明ABS丙烯腈、丁二烯、苯乙烯 (ABS)增强ABS+GF导电PC/ABCPC/ABSPC/ABS阻燃PC/ABSPC/ABS透明PC/ABS电镀丙烯腈、氯化聚乙烯、苯乙烯 (ACS)ACS一般PC锦湖 ( 韩国)KORCHA ABS 750SW80℃-90 ℃UMG CYCOLAC3001M70℃-80 ℃奇美POLYLAC ABS PA-72770℃-80 ℃奇美POLYLAC ABS PA-75870℃-80 ℃日本电气TE TE-1070℃-80 ℃A&L ST-10070℃-80 ℃东丽Toyolac ABS100G10(10%GF)80℃-100 ℃东丽Toyolac ABS100G20(20%GF)80℃-100 ℃东丽Toyolac ABS100G30(30%GF)80℃-100 ℃金发KINGFA JE2-G202(20%GF耐热）80℃-100 ℃日本电气MALECCA ABS K-5110G(10%GF)80℃-100 ℃日本电气MALECCA ABS K-5120G(20%GF)80℃-100 ℃日本电气MALECCA ABS K-5130G(30%GF)80℃-100 ℃派克汉尼汾PREMIER A230-FR60℃-70 ℃RTP(美)PermaStat2500 FR A70℃-80 ℃通用 (GE)CYCOLOY C120070℃-80 ℃通用 (GE)CYCOLOY C1200HF(高流动）70℃-80 ℃拜耳Bayblend T45MN70℃-80 ℃通用 (GE)CYCOLOY C6200 V-070℃-80 ℃通用 (GE)CYCOLOY C2800 V-070℃-80 ℃通用 (GE)CYCOLOY BK8-78270℃-80 ℃拜耳Bayblend LQ284770℃-80 ℃通用 (GE)CYCOLOY MC1300流动：98℃-104 ℃垂直：通用 (GE)CYCOLOY MG37EPN(MC1300+灰)87℃-93 ℃澳洲 (MARPLEX)ASTALOYEHA(非电镀)95℃-100 ℃EHA(电镀)95℃-100 ℃70℃-80 ℃通用 (GE)LEXAN123R(UV牢固、高流动)100℃-120 ℃通用 (GE)LEXAN141R/241R(中粘度)100℃-120 ℃常用塑料干燥办理温度参照数据聚酰胺 ( 尼龙)一般PC阻燃PC阻燃 / 抗静电PC+碳透明PC聚碳酸酯 (PC)增强PC+GFPC/PBT PC/PBTPA66一般PA6PA12PA66阻燃PA6常用塑料干燥办理温度参照数据通用 (GE)LEXAN HF1110R(高流动)100℃-120 ℃通用 (GE)LEXAN920100℃-120 ℃拜耳Makrolon PC6265(易流动)100℃-120 ℃三菱Iupilon PC S-3000V(低粘度)100℃-120 ℃RTP(美)RTP300 (UL V-O)110℃-120 ℃拜耳Makrolon PC6555100℃-120 ℃通用 (GE)LEXAN OQ1020100℃-120 ℃通用 (GE)LEXAN500R(PC+GF10%)100℃-120 ℃通用 (GE)LEXAN3414R(PC+40%GF)100℃-120 ℃金发KINGFA JH710 G10(PC+10%GF)100℃-120 ℃金发KINGFA JH710 G40(PC+40%GF)100℃-120 ℃三氧社Trirex17070℃-90 ℃三氧社Trirex24070℃-90 ℃三氧社Trirex41070℃-90 ℃旭化成 ( 东棉)Leona PA1300S80℃-110 ℃巴斯夫Ultramid A3K80℃-110 ℃东丽amilan CM3001-N(标准）0.8-1.5 （1MM）90℃-110 ℃1.5-2.2 （3MM）东洋Toyobo Nylon T-662( 标准）0.6-1.2 （1MM）90℃-110 ℃1.5-2.2 （3MM）巴斯夫Ultramid B3S90℃-110 ℃东丽amilan CM1017(标准）0.5-1.0 （1MM）90℃-110 ℃1.0-1.6 （3MM）东洋Toyobo Nylon T-802( 娇贵）0.5-0.7 （1MM）90℃-110 ℃1.2-1.4 （3MM）东洋Toyobo Nylon T-803（坚硬）0.4-0.7 （1MM）90℃-110 ℃1.2-1.4 （3MM）EMS Grilamid EMS XE 3744 NATURAL(透明)80℃-110 ℃金发KINGFA PA66-RG001(阻燃 V-0)90℃-110 ℃金发KINGFA PA66ROW(阻燃 V-0)90℃-110 ℃东丽amilan CM3004-V090℃-110 ℃金发KINGFA PA6ROW-W-0190℃-110 ℃常用塑料干燥办理温度参照数据聚酰胺 ( 尼龙)PA66+GF增强PA612PA6+GFPA12苯乙烯、丙烯腈孟山都VYDYNE R533 (33%GF)80℃-100 ℃巴斯夫Ultramid A3EG6(30%GF)80℃-100 ℃巴斯夫Ultramid A3WG10(50%GF)80℃-100 ℃拜耳Durethan BKV15H1.0(15%GF)80℃-100 ℃拜耳Durethan BKV30Z(30%GF)80℃-100 ℃拜耳Durethan BKV40Z(40%GF)80℃-100 ℃拜耳Durethan BKV20H2.0(20%GF)80℃-100 ℃Toyobo Nylon T-663G15(15%GF)0.7-1.0 （1MM）90℃-110 ℃东洋0.8-1.1 （3MM）东洋Toyobo Nylon T-663G30(30%GF)0.2-0.5 （1MM）90℃-110 ℃0.6-0.9 （3MM）东洋Toyobo Nylon T-663G50(50%GF)0.2-0.4 （1MM）90℃-110 ℃0.6-0.8 （3MM）杜邦Zytel77G33L(33%GF)0.6-0.9(1MM)80℃-100 ℃1.0-2.0(3MM)80℃-100 ℃普立万polyone B70 G50(50%GF)80℃-100 ℃RTP(美)PA6+30%GF90℃-110 ℃金发KINGFA PA6-RG30(30%GF)90℃-110 ℃EMS Grilon EMS Grilon BGZ-30/2(30%GF)80℃-100 ℃EMS Grilamid EMS Grilamid LV-3H(30%GF)80℃-100 ℃奇美KIBISAN PN-117C70℃-85 ℃(AS/SAN)透明AS/SAN一般PP增强PP+碳酸钙金发KINGFA AT-31070℃-85 ℃三星SAMSUNG HJ73070℃-85 ℃巴赛尔 (Basell)Pro-Fax PP633170℃-85 ℃三星SAMSUNG SB52S(10%TALCUM)70℃-85 ℃卡鲁扑CALP1420G-3(40%KD)70℃-85 ℃卡鲁扑CALP8200R V-0170℃-85 ℃卡鲁扑CALP8300R V-070℃-85 ℃卡鲁扑CALP8400R V-070℃-85 ℃聚丙烯 (PP)阻燃PP 卡鲁扑CALP8500R V-070℃-85 ℃卡鲁扑CALP8900R-4(20%填充剂 V-2)70℃-85 ℃卡鲁扑CALP FR-240 V-070℃-85 ℃孟玛Empee PP30170℃-85 ℃三星SAMSUNG PP FB51(V-2) 耐冲击90℃-100 ℃三星SAMSUNG PP FB51R(V-2)耐冲击耐低温90℃-100 ℃三星SAMSUNG PP FB51S(V-2)耐冲击90℃-100 ℃常用塑料干燥办理温度参照数据发泡PP普立万 polyone PP0002A30℃-60 ℃宝理 TEPCON POM M90 80℃-90 ℃ 通用级POM宝理 TEPCON POM M270 80℃-90 ℃ 杜邦Delkin POM500P80℃-100 ℃聚甲醛 (POM)增强软质PVC 中山大恒PVC60°T110N50℃-80 ℃聚氯乙烯 (PVC)硬质PVC金发KINGFA PBT LW9330 N010(30%GF)70℃-80 ℃ 防火PBT杜邦RyniteFR543(43%GF)V-0流动方向： 70℃-80 ℃垂直方向：聚对苯二甲酸丁杜邦Rynite530(30%GF)流动方向：70℃-80 ℃垂直方向：二醇酯 (PBT)增强PBT旭化成 ( 东棉)3200G(20%GF)流动：℃120℃-140垂直：聚对苯二甲酸乙 PET旭化成 ( 东棉)3300G(30%GF)流动：℃二醇酯 (PET)120℃-140垂直：通用级PPO(PPE)通用 (GE)Noryl PPO731S85℃-120 ℃聚苯醚 (PPO)通用 (GE)Noryl PPO GFN2-701(PPO+20%GF) 85℃-120 ℃增强PPO(PPE)通用 (GE) Noryl PPO GFN2V-701(PPO+20%GF)85℃-120 ℃通用 (GE)Noryl PPO GFNIV(PPO+10%GF)85℃-120 ℃东丽TORELINAA504(40%GF 标准）流动方向：垂直方向：聚硫苯醚 (PPS)PPS东丽TORELINAA310M 70%(GF+矿物填充)流动方向：高流动 低翘曲垂直方向：聚甲酯丙烯酸甲通用旭化成 DELPET PMMA 560F(透明) 70℃-80 ℃酯( 亚克力 PMMAshinkolite PMMAMF001(透明)70℃-80 ℃三菱PMMA))酯( 亚克力PMMA))SANTOPRENE TPE201-55SANTOPRENE TPV-253-3680℃SANTOPRENE8211-55聚氨脂 (PU/PUR)PU/PUR/TPUDesmopan19280℃拜耳拜耳Desmopan KU 2-875580℃低密度三星SAMSUNG312B(吹塑级) LDPE高密度旭化成 ( 东棉)Suntec QJ300(注塑级) HDPE聚乙烯（ PE）中密度三井45300( 挤塑级)MDPE45150( 挤塑级)三井摄氏温度 =5烘料时间模具温度1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H10℃-60 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃1-2H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H20℃-80 ℃2-4H40℃-70 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-6H60℃-80 ℃4-8H50℃-80 ℃4-8H71℃-99 ℃4-8H50℃-80 ℃4-8H50℃-80 ℃4-8H50℃-80 ℃4-8H50℃-80 ℃4-8H50℃-80 ℃4-8H71℃-99 ℃4-8H50℃-80 ℃3-4H80℃-100 ℃2-4H80℃-100 ℃3-5H50℃-90 ℃3-6H60℃-100 ℃2-4H50℃-60 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H80℃-130 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃4-10H70℃-110 ℃2-10H20℃-90 ℃2-10H20℃-90 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃6-12H80℃-100 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-6H40℃-60 ℃4-10H80℃-100 ℃4-10H80℃-100 ℃4-6H80℃-100 ℃4-12H60℃-80 ℃4-12H60℃-80 ℃4-12H80℃-100 ℃4-12H80℃-100 ℃2-4H40℃-80 ℃1H40℃-60 ℃1H50℃-70 ℃1H40℃-60 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃1H50℃-70 ℃2H40℃-70 ℃2H40℃-70 ℃2H40℃-70 ℃1H40℃-60 ℃2-4H60℃-90 ℃2-4H60℃-90 ℃2-4H80℃-100 ℃1H20℃-50 ℃2-3H60℃-80 ℃2-3H60℃-80 ℃2-3H60℃-80 ℃3-4H120℃-140 ℃3-4H120℃-140 ℃2-4H85℃-120 ℃2-4H85℃-120 ℃2-4H85℃-120 ℃2-4H85℃-120 ℃120℃-180 ℃120℃-180 ℃2-3H60℃-80 ℃2-3H60℃-80 ℃3H20℃-50 ℃3H20℃-40 ℃3H20℃-40 ℃20℃-50 ℃50℃-70 ℃50℃-70 ℃50℃-70 ℃温度 =5/9* （华氏 -32 ）。

常见塑料吸水率一览表一、点上方蓝色字关注众所周知，塑料的含水量与电气绝缘电阻，介电损耗，机械强度，外表面和尺寸等性能密切相关。

吸水后含水量变化对这些性能的影响取决于塑料的暴露形式（浸入水中或暴露在高湿度的环境中），形状及其内在性能。

本文的目的在于向大家介绍测试吸水率的方法以及常见塑料吸水率。

一、塑料吸水率的含义与测试方法1.定义吸水率:是指塑料在标准大气压力下吸水的能力。

以塑料所吸收的水份来量测，并以百分数表示之。

塑料的吸水率是由其中空隙的数量和大小、颗粒相互排列的方式在通常的温度范围，分子运动少，主链中有无极性基团及该塑料耐水性等因素而定。

2.测试原理将试样完全浸入水中或置于相对湿度为50%的空气中，在规定温度下经过一定的时间后测定试样的质量变化。

如有必要，可测定经干燥除水后试样的质量变化。

3.三种表示吸水性的方法1）吸水量2）单位面积的吸水量3）吸水百分率4.测试方法将试样放入50℃的烘箱内，干燥24小时，然后在干燥器内冷却至室温，称量每个试样，精确至1mg（m1）。

将试样放入盛有蒸馏水的容器中，水温控制在23℃。

浸泡24小时后，取出试样，用清洁干布或滤纸迅速擦去试样表面的水，再次称量每个试样，精确至1mg（m2）。

试样从水中取出到称量必须快速完成。

若要测量饱和吸水量，则需要在浸泡一定时间后重新称量。

标准浸泡的时间通常为24h、48h、96h、192h等，经过这其中每一段的时间后，从水中取出试样，擦去表面的水并在1min内重新称量，精确至1mg。

吸水量：Wa=m2-m1M1：吸水前试样的质量，mgM2：吸水后试样的质量，mg试样单位面积的吸水量：Ws=m2-m1/AM1：吸水前试样的质量，mgM2：吸水后试样的质量，mgA---试样原始总表面积，cm2吸水百分率WmWm=（m2-m1/m1）X100%M1：吸水前试样的质量，mgM2：吸水后试样的质量，mg二、为什么要测试塑料的吸水率？答：吸水率试验主要有两大意义：第一，作为材料吸水率的指导准则，当吸湿性，电气性能或机械性能间的关系，尺寸和外观测定后，作为这些性能暴露在水。
