lm339应用电路图集
lm339应用电路图：LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是： 失调电压小，典型值为2mV；电源电压范围宽，单电源为2-36V，双电源电压为
±1V-±18V；对比较信号源的内阻限制较宽；共模范围很大，为0~（Ucc-1.5V）Vo；差动输入电压范围较大，大到可以等于电源电压；输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。由于LM339使用灵
活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如
IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输
出端。两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，
用“-”表示。用作比较两个电压时，任意一个输入端加一个固定电压做参考电
压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一
个待比较的信号电压。当“+”端电压高于“-”端时，输出管截止，相当于输出
端开路。当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种
状态，因此，把LM339用在弱信号检测等场合是比较理想的。LM339的输出端相
当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只
电阻（称为上拉电阻，选3-15K）。选不同阻值的上拉电阻会影响输出端高电位
的值。因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与
负载的值。另外，各比较器的输出端允许连接在一起使用。
单限比较器电路
图3为某仪器中过热检测保护电路。它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。UR=R2/（R1+R2）*UCC。同相端的电压就等于热敏元件Rt的电压降。当机内温度为设定值以下时，“+”端电压大于“-”端电压，Uo为高电位。当温度上升为设定值以上时，“-”端电压大于“+”端，比较器反转，Uo输出为零电位，使保护电路动作，调节R1
的值可以改变门限电压，既设定温度值的大小。
迟滞比较器
图2a给出了一个基本单限比较器。输入信号Uin，即待比较电压，它加到
同相输入端，在反相输入端接一个参考电压（门限电平）Ur。当输入电压Uin>Ur
时，输出为高电平UOH。图2b为其传输特性。
迟滞比较器又可理解为加正反馈的单限比较器。前面介绍的单限比较器，如
果输入信号Uin在门限值附近有微小的干扰，则输出电压就会产生相应的抖动
（起伏）。在电路中引入正反馈可以克服这一缺点。
图4a给出了一个迟滞比较器，人们所熟悉的“史密特”电路即是有迟滞的
比较器。图4b为迟滞比较器的传输特性。
不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。但随之而来的是分辨率降低。因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。
如果需要将一个跳变点固定在某一个参考电压值上，可在正反馈电路中接入一个非线性元件，如晶体二极管，利用二极管的单向导电性，便可实现上述要求。图5为其原理图。
图6为某电磁炉电路中电网过电压检测电路部分。电网电压正常时，
1/4LM339的U42.8V，U5=2.8V，输出开路，过电压保护电路不工作，作为正反馈的射极跟随器BG1是导通的。当电网电压大于242V时，U4>2.8V，比较器翻转，输出为0V，BG1截止，U5的电压就完全决定于R1与R2的分压值，为2.7V，促使U4更大于U5，这就使翻转后的状态极为稳定，避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。由于制造了一定的回差（迟滞），在过电
压保护后，电网电压要降到242-5=237V时，U4U3，电磁炉才又开始工作。这正是我们所期望的。

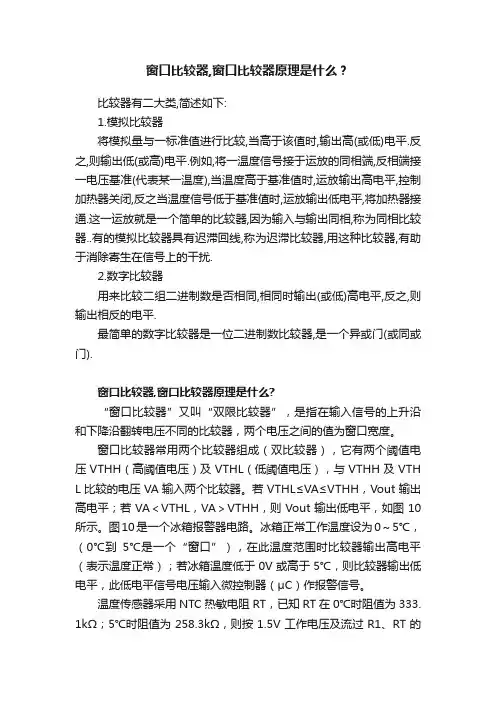

双限比较器（窗口比较器）
图7电路由两个LM339组成一个窗口比较器。当被比较的信号电压Uin位于门限电压之间时（UR1UinUR2），输出为高电位（UO=UOH）。当Uin不在门限电位范围之间时，（Uin>UR2或UinUR1）输出为低电位（UO=UOL），窗口电压
ΔU=UR2-UR1。它可用来判断输入信号电位是否位于指定门限电位之间。
用LM339组成振荡器
图8为有1/4LM339组成的音频方波振荡器的电路。改变C1可改变输出方波的频率。本电路中，当C1=0.1uF时。f=53Hz；当C1=0.01uF时，f=530Hz；当C1=0.001uF时，f=5300Hz。
LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。
第一部分 模拟电子课程设计
目录 1 课程设计的目的与作用 (1) 1.1设计目的、主要任务及设计思想 (1) 1.2设计作用 (1) 1.2.1滞回比较器 (1) 1.2.2双限比较器 (1) 2 设计任务及所用multisim软件环境介绍 (1) 2.1设计任务 (1) 2.2 Multisim软件环境介绍： (2) 3 电路模型的建立 (2) 3 .1滞回比较器 (2) 3 .2双限比较器 (2) 4 理论分析及计算 (3) 4 .1滞回比较器理论分析及计算 (3) 4 .2双限比较器 (4) 5 仿真结果分析 (5) 5 .1滞回比较器 (5) 5 .2双限比较器 (5) 6 设计总结和体会 (6) 7 参考文献 (6)
1 课程设计的目的与作用 1.1设计目的、主要任务及设计思想 根据设计要求完成对滞回比较器和双限比较器的设计，进一步加强对模拟电子技术的理解。了解比较器的工作原理，掌握外围电路设计与主要性能参数的测试方法。 1.2设计作用 1.2.1.滞回比较器：又称施密特触发器，其抗干扰能力强，如果输入电压受到干扰或噪声的影响，在门限电平上下波动，而输出电压不会在高、低两个电平间反复的跳动。 1.2.2.双限比较器：在实际工作中，有时需要检测输入模拟信号的电平是否处在两个给定的电平之间，此时要求比较器有两个门限电平，这种比较器称为双限比较器。 2设计任务及所用multisim软件环境介绍 2.1设计任务 初步了解和掌握滞回比较器和双限比较器的设计、调试过程，能进一步巩固课堂上学到的理论知识，了解滞回比较器和双限比较器的工作原理
2.2 Multisim软件环境介绍 Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。 3 电路模型的建立 3.1.滞回比较器 图3.1 3.2.双限比较器
迟滞比较器设计 1. 设计需求分析： 电路工作描述：例如：当Vin<300mmHg 压力对应电压值(如：2.7V)时，Vout 为低电平，当Vin>2.7V 时，Vout 为高电平，使Q7导通，Valve 信号为低电平，气阀打开。直到Vin<0.3V 时，Vout 才恢复为低电平。 血压模块过压保护电路模型如下： 说明：图中Vin 为压力传感器压力电压值 对应于迟滞比较器的电压传输特性图，VTL=0.3V ，VTH=2.7V ，VOL=0V ，VOH=VCC 。 2.电路模型计算： 从电压传输特性图可以看出，Vout=VOL 时，Vin=VTH 。由运放的虚短和虚断特性可以 得出，其中 2 R VCC Vref +=()1 *IRin IRf IRin 算式VOL Rin Vref Rf Rin VTH Rf VOL Vref Rin Vref VTH VOL Vref IRf Rin Vref VTH ?+= ?= ??= ?= =当Vout=VOH 时，Vin=VTL ，同理可得。 ()2*IRin IRf IRin 算式Rf VOH Rin Vref Rf Rin VTL Rf VOH Vref Rin Vref VTL Rf VOH Vref IRf Rin Vref VTL ?+= ?= ??= ?= =
将VTH 与VTL 相减得：()3 ........*算式Rf Rin VOL VOH VTL VTH ?= ?将需求分析中的VTL=0.3V ，VTH=2.7V ，VOL=0V ，VOH=VCC(实际为3.3V)，代入上面的算式3中，可得4..........375.1算式Rin Rf =。将算式4代入算式1中，可得到Vref=1.563V 3. 参数选择： v R1，R2电阻的选择：根据2 12 * R R R VCC Vref +=R1=1.111*R2。考虑到实际电 阻阻值和功耗方面要求，有以下电阻可选： R 2(K Ω) R 1(K Ω)22.2222.22.444233.3335.15.66612022.222224.4423033.335156.661300333.3510 566.61 为了达到精确的目的，可以用两个串联电阻代替R1。v Rin 和Rf 的选择：根据Rin Rf *375.1=，考虑到实际电阻阻值，功耗，系统电路影响等方面要求，有以下电阻可选： R i n (K Ω)R f (K Ω)1.52.062522.752.23.0252.43.32230.2524 33 4.仿真验证： 仿真工具：MultiSIM 10.0，电路原理图及仿真结果如下图所示：
目录 1.课程设计的目的与作用 (2) 1.1课程设计目的 (2) 1.2课程设计作用 (2) 2.设计任务及所用multisim软件环境介绍 (3) 2.1课程设计的任务与要求 (3) 2.1.1课程设计的任务 (3) 2.1.2课程设计的要求 (3) 2.2multisim软件环境介绍 (4) 3.电路模型的建立 (5) 4.理论分析及计算 (6) 4.1双限比较器电路的设计分析及计 算 (6) 4.2滞回比较器电路的设计分析及计 算 (7) 5.仿真结果分 析 (8) 5.1双限比较器电路的multisim仿真结果分析 (8) 5.2滞回比较器电路的multisim结果仿真分析 (8) 6.设计总结 (9) 7.参考文献 (10)
1课程设计的目的与作用 1.1课程设计的目的 模拟电路课程设计是模拟电子技术课程重要的实践性教学环节，是对学生学习模拟电子技术的综合性训练，这种训练是通过学生独立进行某一个或两个课题的设计、安装和调试来完成的。 通过模拟电路课设要求学生： 1、根据给定的技术指标，从稳定可靠、使用方便、高性能价格比出发来选择方案，运用所学过的各种电子器件和电子线路知识，设计出相应的功能电路。 2、通过查阅手册和文献资料，培养学生独立分析问题和解决实际问题的能力。 3、了解常用电子器件的类型和特性，并掌握合理选用的原则。 4、学会电子电路的安装与调试技能，掌握电子电路的测试方法。 5、进一步数以电子仪器的使用方法。 6、学会撰写课程设计总结报告。 7、培养学生严肃认真的工作作风和严谨的科学态度 1.2课程设计的作用 学生运用所学的知识,动脑又动手,在教师指导下,结合某一专题独立地开展 电子电路的设计与实验,培养学生分析、解决实际电路问题的能力。该课程的任务是使学生掌握模拟电子技术方面的基本概念、基本原理和基本分析方法，重点培养学生分析问题和解决问题的能力，初步具备电子技术工程人员的素质，并为学习后继课程打好基础。
滞回电压比较器原理及特性 滞回电压比较器 滞回比较器又称施密特触发器,迟滞比较器。这种比较器的特点是当输入信号ui逐渐增大或逐渐减小时，它有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。 滞回比较器也有反相输入和同相输入两种方式。 UR是某一固定电压，改变UR值能改变阈值及回差大小。 以图4(a)所示的反相滞回比较器为例，计算阈值并画出传输特性 图4 滞回比较器及其传输特性 (a)反相输入；(b)同相输入 1，正向过程
正向过程的阈值为 形成电压传输特性的abcd段 2，负向过程 负向过程的阈值为 形成电压传输特性上defa段。由于它与磁滞回线形状相似，故称之为滞回电压比较器。 利用求阈值的临界条件和叠加原理方法，不难计算出图4(b)所示的同相滞回比较器的两个阈值 两个阈值的差值ΔUTH=UTH1–UTH2称为回差。 由上分析可知，改变R2值可改变回差大小，调整UR可改变UTH1和UTH2，但不影响回差大小。即滞回比较器的传输特性将平行右移或左移，滞回曲线宽度不变。 图5 比较器的波形变换 (a)输入波形；(b)输出波形
例如，滞回比较器的传输特性和输入电压的波形如图6(a)、(b)所示。根据传输特性和两个阈值(UTH1＝2 V, UTH2=–2V)，可画出输出电压uo的波形，如图6(c)所示。从图(c)可见，ui在UTH1与UTH2之间变化，不会引起uo的跳变。但回差也导致了输出电压的滞后现象，使电平鉴别产生误差。 图6 说明滞回比较器抗干扰能力强的图 (a)已知传输特性；(b)已知ui 波形； (c)根据传输特性和ui波形画出的uo波形
一种自适应迟滞性比较器的设计 关键词：迟滞电路，比较器 摘要：设计了一种由滤波器和迟滞比较器构成的传输频率信号电路。设计使用滤波器将输入信号改变适当的相位作为迟滞比较器标准端的信号，而原信号输入比较器的另一端。那么由于迟滞比较器的电压同时随输入信号改变。 迟滞电路（hysteresis circuit）又称施密特触发电路（schmitt trigger circuit）。因他能滤除干扰噪声而获得很广泛的运用。在一些应用场合中，特别在某些模/数转换电路中[1]，迟滞比较器作为抗干扰的比较器应用较多。为了获得更好的转换效果，需要较好地选择迟滞比较器正端输入的基准电压。而信号的未知为确定基准电压带来麻烦。本文设计的一种加入滤波器的迟滞比较器解决了这个问题。 1 迟滞比较器的设计 迟滞性是比较器的一种特性，他使比较器的输入阈值随输入(出)电平而改变。比较器实现的方法很多。他们都有不同形式的正反馈。最常见的即是由放大器接成正反馈组成。这类迟滞比较器由于方便的设计和放大器的标准生产成为主流。设计选用了最常见的由放大器正反馈的设计，如图1所示。 由米尔曼公式可得输入电压升高和降低时的基准电压如下式：
而电路能滤掉的噪声即迟滞性为： 由上式可知，迟滞性由电源电压和R4，R5阻值决定。本设计中V r的大小是变成的，因此正负基准电压也随V r变化，为了达到自适应的目的希望基准电压对输入有好的跟随性同时减小输出端的影响。因此将R4取值得比R5要小一个数量级。 2 滤波器的设计 设计滤波器往往要考虑下列因素： （1）工作频率范围。 （2）参数变化的灵敏度及稳定度。 （3）实际元件的重量和大小。 （4）运算放大器的电压源。 2.1 滤波器的选择[2] 本设计是工作在低频的比较器。此时当信号频率是低频时可以考虑的方式有低通、带通或全通，同时还可选择一阶或多阶。在考虑此设计后，一阶滤波器在此设计中是较好的，且低通
神奇的滞回电压比较器 初学者感觉滞回电压比较器比较奇妙，是因为它有两个转折的门限电压，为了容易理解，不妨从一个更通俗的例子说起。比如我们常用饮水机中的温控开关．就是比较简单也是比较典型的具有滞回特性的器件。假如我们设定开关工作的温度是T1，如果开关没有滞回的特点，当达到这个温度时，电热器断开，温度下降，当低于这个温度时，电加热器接通。这样就会出现一种情况，电热器在这个温度附近会频繁接通和断开，温度达到T1一加热器件断开一温度下降一导致电热器接通一温度上升-加热器件又断开，如此反复，在临界区附近产生振荡。这是我们不希望的结果，所以，温控开关一般是具有滞回的特点，动作（断开）温度TH和复位（接通）温度TL有一定的温度差一回复误差。比如：设定开关断开的温度是大于95℃，复位接通的温度是小于90℃，回复误差根据需要可以调整，这样就解决了温控开关频繁接通和断开的问题。接通到断开，断开到接通沿着不同的路径，不走回头路，故此称为滞回控制开关。 滞回电压比较器和上述的温控开关是一样的道理，可以类比理解。大家知道运算放大器在开环状态下可以用作比较器，其理想和实际的电压传输特性如附图所示，实际特性是只有当它的差模输入电压足够大时，输出电压Uo才为正负最大值。Uo在从+Uce变为-Uss或从-Uss变为+Uce的过程中，随着Ui的变化，将经过线性区，并需要一定的时间。可以知道，在单限比较器中，输入电压在阀值电压附近的微小变化，都将引起两个不同的输出状态之间产生不期望的频繁穿越跳变，不管这种微小变化是来源于输入信号还是外部干扰。因此，虽然单限比较器很灵敏，但是抗干扰能力差。而滞回比较器具有滞回特性，即具有惯性，因此也就具有一定的抗干扰能力。用带有内部滞回电路的比较器代替开环运算放大器能够抑制输出的频繁跳变和振荡。 滞回电压比较器电路有两个阀值电压，类似本文开始提到的温控开关，有两个门限值UH、UL。输入电压Ui从小变大过程中使输出电压Uo产生跃变的阔值电压UH,不等于Ui从大变小过程中使输出电压Uo产生跃变的阀值电压UL．电路具有滞回特性。举个例子，如附图所示为从反向输入端输入的滞回比较器电路．由分压电阻Rl:R2构成正反馈。假设Rl=lOkn，R2=lOOn，电源供电电压为：U CC=13V，Uss=-13V,反馈系数F=R2/(R 1+R2)。比较器的反相输入电压从0开始线性变化，当Ui=0时，加到同相的输入瑞电压为Uref=RI/(R1+R2)Eref，Uo=Uce，同相端总电压UH=1 V，同相端电压大于反相端电压，这是一个稳定的状态。 输入电压由零向正方向增长，只要它还小于UH，即Ui<1V，输出电压Uo都保持最大正的电征Ucc不变，即Uo=13V。当Ui一旦超过UH一点点，平衡即被破坏，由于反向输入电压大于正向输入电压，输出电压Uo就会从最大正向电压Ucc(+13V)向负向最大电压Uss(-13V)转换。而且由于R1、R2引入的正向反馈作用将加速这种转换，形成跳变，获得理想的传输电压特性，Uo从+13V跳变到-13V。 跳变完成后，加到同相端的总电压为：UL=0.86V，显然只要输入电压保持大干UL即U>0.86V，输出电压将保持负的最大值Uss(-13V)不变。但是当输入电压U从大到小下降到小于UL(0.86V)时，一个相反的连锁反馈又将使输出电压Uo从负的最大值Vss(-13V)跳变到正的最大值Ucc(+13 V)。通过改变Eref的大小可方便改变滞回区间。 斯密特滞回触发器只有-个触发端子，比较方便灵活，在实际中具有广泛的应用，如一开始提到的温控开关就可以用滞回触发器实现。再比如开关电源中的欠压保护就是滞回比较器的典型应用，当市电电压低于一定值时．通过滞回比较器使开关电源停止工作，保护电网和机器的安全。 我们以常用的UC3842为例简单说明其原理，UC3842⑦脚为电压输入端，内接施密特滞回触发器，利用其回滞特性实现锁存，其启动电压范围为16V-34V。 在电源启动，Vcc＜16V时，输入电压施密器比较器输出为0，此时无基准电压产生，电路不工作；当Vcc>16V时输入电压施密特比较器送出高电平到5v稳压器，产生5v基准电压，此电压一方面供内部电路工作，另一方面通过⑧脚向外部提供参考电压。一旦施密特比较器翻转为高电平（芯片开始工作以后），Vcc可以在10V-34V范围内变化而不影响电路的工作状态。当Vcc低于10V时．施密特比较器又翻转为低电平，电路停止工作。当出现机器启动困难的故障时，就要考虑该脚外围元件是否正常，该部分电路比较简单，维修应该不复杂，关键是判断故障，要抓住其故障特点。由于保护电路的滞回特点，-般是启动困难，一旦启动成功，能长时间稳定工作。
运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。在分析它的工作原理时倘没有抓住核心，往往令人头大。为此本人特搜罗天下运放电路之应用，来个―庖丁解牛‖，希望各位从事电路板维修的同行，看完后有所斩获。 遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。 今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是―虚短‖和―虚断‖，不过要把它运用得出神入化，就要有较深厚的功底了。 虚短和虚断的概念 由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。而运放的输出电压是有限的，一般在10 V～14 V。因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于―短路‖。开环电压放大倍数越大，两输入端的电位越接近相等。 ―虚短‖是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。显然不能将两输入端真正短路。 由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。―虚断‖是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。显然不能将两输入端真正断路。 在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。我们理解的就是理想放大器（其实在维修中和大多数设计过程中，把实际放大器当做理想放大器来分析也不会有问题）。 好了，让我们抓过两把―板斧‖------―虚短‖和―虚断‖，开始―庖丁解牛‖了。 总记录数113总页数3当 前页1 123 引用| 回复 | 2006-10-19 21:06:00 1楼 芯片级维修
滞回比较器文件管理序列号：[K8UY-K9IO69-O6M243-OL889-
实验十电压比较器的安装与测试 一．实验目的 1．了解电压比较器的工作原理。 2．安装和测试四种典型的比较器电路：过零比较器、电平检测器、滞回比较器和窗口比较器。 二．预习要求 1．预习过零比较器、电平检测器、滞回比较器和窗口比较器的工作原理。 2．预习使用示波器测量信号波形和电压传输特性的方法。 三．实验原理 电压比较器的基本功能是能对两个输入电压的大小进行比较，判断出其中那一个比较大。比较的结果用输出电压的高和低来表示。电压比较器可以采用专用的集成比较器，也可以采用运算放大器组成。由集成运算放大器组成的比较器，其输出电平在最大输出电压的正极限值和负极限值之间摆动，当要和数字电路相连接时，必须增添附加电路，对它的输出电压采取箝位措施，使它的高低输出电平，满足数字电路逻辑电平的要求。 下面讨论几种常见的比较器电路。 基本过零比较器（零电平比较器） 过零比较器主要用来将输入信号与零电位进行比较， +15V
以决定输出电压的极性。电路如图1所示： u i 2 7 放大器接成开环形式，信号u i 从反向端输入，同 μA741 6 u o 相端接地。当输入信号u i < 0时，输出电压u o 为正极限 3 4 值U OM ；由于理想运放的电压增益A u →∞，故当输 ?15V 入信号由小到大，达到 u i = 0 时，即 u ?= u + 的时刻， 输出电压 u o 由正极限值 U OM 翻转到负极限值 ?U OM 。 图 1 反向输入过零比较器 当u i > 0时输出u o 为负极限值 ?U OM 。因此，输出翻转的临界条件是u + = u ? = 0。 即： +U OM u i < 0 u o = （1） ?U OM u i > 0 其传输特性如图2（a ）所示。所以通过该电路输出的电压值，就可以鉴别输入信号电压u i 是大于零还是小于零，即可用做信号电压过零的检测器。
LM339 ——迟滞比较器 一、功能描述 本电路是将LM339制作成一个反相迟滞比较器，通过在反相端输入信号，与 同相端的基准电压比较，当U +> U - 时，输出端相当于开路，输出高电平；当U + < U - 时，输出管饱和，相当于输出端接低电平。 二、数据说明 1、测试条件：TDS1012示波器、SG1020A数字合成信号发生器、TH-SS3022 型数显直流稳压电源 2、测试工具：万用表、TDS1012示波器、SG1020A数字合成信号发生器、 TH-SS3022型数显直流稳压电源 3、测试方法：测试前用万用表检测电路的通路与断路，测试时用示波器观 察输入和输出波形并记录。 4、测试数据： 表1 输入频率与输出的关系 测试条件：单电源输入Vcc=12V,输入正弦波，峰峰值为2V，加1V偏置，Vref=1V）
图1 输入频率与输出的关系 表2 输入电压与输出的关系 测试条件：单电源输入Vcc=12V,输入正弦波，频率为5K，Vref=1V） 5、结果分析: 迟滞比较器中加入正反馈可以克服输出端的抖动，所以在输入电压幅值增加时，输出端的幅值没有发生任何改变。输出电压的幅值不会随频率的改变而改变，但是保持高低电平的时间高度随着频率的增大而减小，并且波形随频率的增大开始产生失真，在我们的测量中，最大可以达到210KHZ。同时从上面的数据可以看出，上升时间总是大于下降时间。 三、芯片介绍 1、芯片特点：内部装有四个独立的电压比较器，工作电源电压范围宽，单
电源、双电源均可工作（单电源： 2～36V ，双电源：±1～±18V ）；消耗电流小，I CC =1.3mA;输入失调电压小，V IO =±2mV ； 共模输入电压范围宽， Vic=0～Vcc-1.5V;输出与TTL ，DTL ，MOS ，CMOS 等兼容; 输出可以用开路集电极连接“或”门. 2、芯片用途： 满足比较器的基本用途，可以用作单限比较器，迟滞比较器，窗口比较器等，用来比较电压，用得最多的是在电磁炉中，做过压过热保护。 3、引脚及封装： 采用双列直插14 脚塑料封装（DIP14）和微形的双列14 脚塑料封装（SOP14） 图2 引脚图及内部结构图 表3 主要参数
《电子设计基础》 课程报告 设计题目：迟滞比较器 学生班级：电子1001班 学生学号： 学生姓名： 指导教师： 时间：2011-2012-1学期11-18 周 成绩： 西南科技大学 信息工程学院
一.设计题目及要求 1.题目：迟滞比较器 2.要求：上门限电压V T+=3V下门限电压V T-=2V 二．题目分析与方案选择 单门限电压比较器电路简单，灵敏度高，但其抗干扰能力差。因此，有另一种抗干扰能力强的迟滞比较器。迟滞比较器是一个具有迟滞回环传输特性的比较器，它是在反相输入单门限电压比较器的基础上引入了正反馈网络。因为比较器处于正反馈状态，因此一般情况下，输出电压v o与输入电压v i不成线性关系，只有在输出电压v o发生跳变瞬间，集成运放两个输入端之间的电压才可能近似为零，即v ID近似为零时，是输出电压v o转换的临界条件，当v i>v p时，输出电压v o为低电平V OH，反之v o为高电平，此时的v p即为门限电压V T。 三．主要元器件介绍 运算放大器（型号：LM358AH），电源电压范围宽：单电源3-30V；低功耗电流适合于电池供电。稳压管（由两个背靠背的二极管组成，其型号为：IN5229B，其稳压值是4.3V) 四．电路设计及计算 （图1）Multisim图
该迟滞比较器中，选择其高平电压V OH=5V,低平电压V OL=-5V，根据上下门限电压值的运算： 1.V T+=(R1V REF)/(R1+R2)+(R2V OH)/(R1+R2) V T-=(R2V REF)/(R1+R2)+(R2V OH)/(R1+R2) 代入V T+=3V,V T-=2V,V OH=5V,V OL=-5V ,算得：V REF=2.8V,R1=10KΩ,R2=70KΩ V REF=VCCR7/2(R3+R7) L )/(R1+R2) 五．仿真及结果分析 （图2） 从图中的通道A可以知道，V T+=3.076V,V T-=1.930V，其误差： 33 076 .3- 100%=2.5%， 22 930 .1- 100%=-3.5%误差来源可能是电路图中的R4的阻值，还有就是参考电压V REF的值的选取。
一种用于DC/DC变换器中的BiCMOS 迟滞比较器电路设计 吴海波 谭传武 （湖南铁道职业技术学院 湖南 株洲 412001） 摘 要： 比较器是DC/DC电荷泵转化器中的重要组成部分，其性能优劣决定着DC转换的速度和精度。基于BiCMOS 0.6um工艺设计一种高速低功耗的迟滞比较器电路，利用Hspice仿真结果表明：在电压电压变换时比较器电路增益达到72dB，迟滞电压为0.1V，DC/DC变换器输出稳定5V，出现30mV的纹波电压。 关键词： 比较器；迟滞；BiCMOS 中图分类号：TM46 文献标识码：A 文章编号：1671－7597（2012）1120068－01 输出高电平，M7检测OUT端的高电平信号马上导通，此时VOUT端 0 引言 振荡器模块停止工作，输出主要靠输出电容放电维持并慢慢下DC/DC变换器是电子设备必不可少的组成部分，DC转换器 降，由于M7的导通分流作用，使得M3进入线性区，并且TE点的的性能优劣直接关系到系统的可靠性。比较器是判断DC/DC变 电位随之下降，实现比较器的迟滞功能。当VOUT继续下降，误换器电荷泵启动或关断的依据，为了得到宽电源范围下的稳定 差放大器检测到VF 迟滞比较器又可理解为加正反馈的单限比较器。 单限比较器，如果输入信号Uin在门限值附近有微小的干扰，则输出电压就会产生相应的抖动（起伏）。在电路中引入正反馈可以克服这一缺点。 图1a给出了一个迟滞比较器，人们所熟悉的“史密特”电路即是有迟滞的比较器。图1b为迟滞比较器的传输特性。 不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU 之值，输出电压的值就将是稳定的。但随之而来的是分辨率降低。因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。 迟滞比较器 迟滞比较器的输出VO与输入VI不成线性关系，输出电压的转换临界条件是 门限电压VP（同相输入端的电压）≈VN（反相输入端的电压）=VI（参考基准电压）VP=VN=[（R1×VREF）/（R1+R2）]+[（R2×VO）/（R1+R2）] （公式-1） 根据输出电压VO的不同值（VOH或VOL）可以分别求出上门限电压VT+和下门限电压VT-分别为： VT+={[1+（R1/R2）]×VREF}-[（R1/R2）×VOL]（公式-2） VT-={[1+（R1/R2）]×VREF}-[（R1/R2）×VOH]（公式-3） 那麽门限宽度为： ΔVT=（R1/R2）×（VOH-VOL）（公式-4） 已知工作电压=12V 基准电压VREF=1V 输入电压VI=1～5V R1=1000Ω=1KΩ R2=1000000Ω=1MΩ 反馈系数=R1/(R1+R2)=0.000999 比较器输出电压VOH=12V, VOL=0V 而比较器的门限宽度/输出电压=反馈系数 即反馈系数×输出电压=门限宽度 0.000999×12=0.011988≈0.012V 根据（公式-2）VT+={[1+（R1/R2）]×VREF}-[（R1/R2）×VOL] ={[1+（1000/1000000）]×1}-[（1000/1000000）×0] =1.001-0 =1.001(V) 根据（公式3）VT-={[1+（R1/R2）]×VREF}-[（R1/R2）×VOH] ={[1+（1000/1000000）]×1}-[（1000/1000000）×12] =1.001-0.012 =0.989(V) 根据（公式-4）ΔVT=（R1/R2）×（VOH-VOL） =（1000/1000000）×12 =0.012(V) 验证 VT+-VT- =1.001-0.989=0.012(V) 可以通过改变R2达到改变反馈系数来调节ΔVT的范围。 例如将R2改为10KΩ时，则 电压比较器的安装与测试实验十 实验目的一． ．了解电压比较器的工作原理。 1 ．安装和测试四种典型的比较器电路：过零比较器、电平检测器、滞回比较器和窗口2 比较器。 预习要求二． ．预习过零比较器、电平检测器、滞回比较器和窗口比较器的工作原理。1 2．预习使用示波器测量信号波形和电压传输特性的方法。 三．实验原理 电压比较器的基本功能是能对两个输入电压的大小进行比较，判断出其中那一个比较 大。比较的结果用输出电压的高和低来表示。电压比较器可以采用专用的集成比较器，也可由集成运算放大器组成的比较器，其输出电平在最大输出电压的正以采用运算放大器组成。极限值和负极限值之间摆动，当要和数字电路相连接时，必须增添附加电路，对它的输出电压采取箝位措施，使它的高低输出电平，满足数字电路逻辑电平的要求。下面讨论几种常见的比较器电路。 基本过零比较器（零电平比较器）过零比较器主要用来将输入信号与零电位进行比较，+15V u 以决定输出电压的极性。电路如图1所示： 2 7i 6u u从反向端输入，同放大器接成开环形式，信号μA741oi相端接地。当输入信号u< 时，输出电压u为正极限430oi 值U ；由于理想运放的电压增益A→∞，故当输15V?uOM入信号由小到大，达到u0 时，即u = u 的时刻，= ?i + 输出电压u由正极限值U翻转到负极限值?U。图 1 反向输入过零比较器OMo OM 当u>0时输出u为负极限值?U 。因此，输出翻转的临界条件是u = u = 0。?oi OM+ 即：+U u< 0 iOM u= （1）o ?U u>0 i OM其传输特性如图2（a）所示。所以通过该电路输出的电压值，就可以鉴别输入信号电压u是大于零还是小于零，即可用做信号电压过零的检测器。i 在单限比较器中，输入电压在阈值电压附近的任何微小变化，都会引起输出电压的跃变，不管这种电压是来自输入信号还是外部干扰。因此，虽然单限比较器很灵敏，但是抗干扰能力差，滞回比较器具有滞回特性，即具有惯性，因而也就具有一定的抗干扰能力。 滞回比较器又称施密特触发器,迟滞比较器。这种比较器的特点是当输入信号ui逐渐增大或逐渐减小时，它有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。 滞回比较器也有反相输入和同相输入两种方式。 UR是某一固定电压，改变UR值能改变阈值及回差大小。 以图4(a)所示的反相滞回比较器为例，计算阈值并画出传输特性 图4 滞回比较器及其传输特性 66666 (a)反相输入；(b)同相输入 1，正向过程 正向过程的阈值为 形成电压传输特性的abcd段 2，负向过程 负向过程的阈值为 形成电压传输特性上defa段。由于它与磁滞回线形状相似，故称之为滞回电压比较器。 利用求阈值的临界条件和叠加原理方法，不难计算出图4(b)所示的同相滞回比较器的两个阈值 两个阈值的差值ΔUTH=UTH1–UTH2称为回差。 由上分析可知，改变R2值可改变回差大小，调整UR可改变UTH1和UTH2，但不影响回差大小。即滞回比较器的传输特性将平行右移或左移，滞回曲线宽度不变。 图5 比较器的波形变换 (a)输入波形；(b)输出波形 例如，滞回比较器的传输特性和输入电压的波形如图6(a)、(b)所示。根据传输特性和两个阈值(UTH1＝2V, UTH2=–2V)，可画出输出电压uo的波形，如图6(c)所示。从图(c)可见，ui在UTH1与UTH2之间变化，不会引起uo的跳变。但回差也导致了输出电压的滞后现象，使电平鉴别产生误差。 迟滞比较器单门限电压比较器虽然有电路简 单、灵敏度高等特点，但其抗干 扰能力差。例如，在单门限电压v中含XX_01中，当比较器的图I有噪声或干扰电压时，其输入和所示，输出电压波形如图XX_01VvV附近出现干扰，由于在==REFthI VvV，导致将时而为，时而为OLOOH比较器输出不稳定。如果用这个v去控制电机，将出现输出电压O频繁的起停现象，这种情况是不允许的。提高抗干扰能力的一种方案是采用迟滞比较器。．电路组成1迟滞比较器是一个具有迟滞回环所示为特性的比较器。图XX_02aXX_01 图反相输入迟滞比较器原理电路，它是在反相输入单门限电压比较 器的基础上引入了正反馈网络，如其传输特性如图XX_02b所示。Vv位置互换，就可组成将与REFI同相输入迟滞比较器。 (a) 2．门限电压的估算 由于比较器中的运放处于开环状态或正反馈状态，因此一般情况vv不下，输出电压与输入电压IO成线性关系，只有在输出电压发生跳变瞬间，集成运放两个输入(b) 端之间的电压才可近似认为等于图XX_02 零，即 （1）或 设运放是理想的并利用叠加原理，则有 （2） word 编辑版． vVVVV和下门限电压的不同值（根据输出电压），可求出上门限电压或TOLOT+–OH分别为 （3） （4） 门限宽度或回差电压为 （5） ，则由式(3)~(5)XX_02a所示，且可求得设电路参数如图 ，和。 3．传输特性 开始讨论。设从，和 vvv增加当由零向正方向增加到接近前，不变。当一直保持IOI vVvVV下跳到下跳到，到略大于。再增加，，则同时使由POLOHOI v保持不变。O vv不变，将始终保持只有当，则若减小，只要oI V。其传输特性如图XX_02b跳到所示。时，才由OH v的变化而改变的。由以上分析可以看出，迟滞比较器的门限电压是随输出电压o它的灵敏度低一些，但抗干扰能力却大大提高了 （此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持） word 编辑版． word 编辑版． 滞回比较器 关于比较器滞回的讨论需要从“滞回”的定义开始, 与许多其它技术术语一样, “滞回”源于希腊语, 含义是“延迟”或“滞后”, 或阻碍前一状态的变化。工程中, 常用滞回描述非对称 绝大多数比较器中都设计带有滞回电路, 通常滞回电压为5mV到10mV。内部滞回电路可以避免由于输入端的寄生反馈所造成的比较器输出振荡。但是内部滞回电路虽然可以使比较器免于自激振荡, 却很容易被外部振幅较大的噪声淹没。这种情况下需要增加外部滞回, 以提高系统的抗干扰性能。 首先, 看一下比较器的传输特性。图1所示是内部没有滞回电路的理想比较器的传输特性, 图2所示为实际比较器的传输特性。从图2可以看出, 实际电压比较器的输出是在输入电压(VIN)增大到2mV时 才开始改变。 图1. 理想比较器的传输特性 图2. 实际比较器的传输特性 运算放大器在开环 图3. 无滞回电路时比较器输出的模糊状态和频繁跳变 举个例子, 考虑图4所示简单电路, 其传输特性如图5所示。比较器的反相输入电压从0开始 线性变化, 由分压电阻R1、R2构成正反馈。当输入电压从1点开始增加(图6), 在输入电压超过同相阈值VTH+ = VCCR2/(R1 + R2)之前, 输出将一直保持为VCC。在阈值点, 输出电压迅速从VCC跳变为VSS, 因为, 此时反相端输入电压大于同相端的输入电压。输出保持为低电平, 直到输入经过新的阈值点 5 , VTH- = VSSR2/(R1 + R2)。在5点, 输出电压迅速跳变回VCC, 因为这时同相输入电压高于反相输 入电压。 图4. 具有滞回的简单电路 图5. 图4电路的传输特性 图6. 图4电路的/输出电压波形 图4所示电路中的输出电压VOUT与输入电压VIN的对应关系表明, 输入电压至少变化2VTH时, 输出电压才会变化。因此, 它不同于图3的响应情况(放大器无滞回), 即对任何小于2VTH的噪声或干扰都不会导致输出的迅速变化。在实际应用中, 正、负电压的阈值可以通过选择适合的反馈设置。 其它设置可以通过增加不同阈值电压的滞回电路获得。图7电路使用了两个MOSFET和一个电阻网络调节正负极性的阈值。与图4所示比较器不同, 电阻反馈网络没有加载到负载环路, 图8给出了输入 信号变化时的输出响应。 具有带隙结构的迟滞比较器电路设计摘要：基于LED驱动的微功耗DC—DC转换器，针时低压高稳定性的要求设计了一款具有带隙结构的迟滞比较器电路，它的最低输入电压为1．2 V，其核心电路有带隙基准比较器、射极跟随器和迟滞比较嚣。整个电路采用Bipolar工艺设计，利用HSpice软件对所设计的电路进行了仿真与验证。结果表明，迟滞比较器的迟滞电压为8 mV，翻转门限电压随输入电压和温度的变化均很小。 关键词：DC—DC转换器；带隙基准；迟滞比较器；Bipolar 在大多数的便携式产品中，它的显示器几乎都采用LCD，LCD本身不能独立发光，必须要有背光源才能发光，因此LED驱动变得越来越重要。在便携式产品中，它的电源几乎都采用电池供电，电池有镍镉、镍氢、锂离子和碱性电池，镍镉、镍氢、碱性电池的工作电压是1.2V，锂离子工作电压是3．6 V或3．7 V。要驱动串联的几颗LED。上述的几种电源均不能满足要求，所以必须采用升压型的DC—DC驱动LED。 本电路没有设计单一的基准源模块。这是因为它的最低输入电压为1．2 V。如果采用基准源模块的设计方法，要获得一个与温度和电源电压无关的基准源，整个电路的输入电压基本上要超过2 V，不满足设计要求。因此，采用一个自身具有恒定翻转门限的迟滞比较器，实现了基准源和使能比较器的功能。 1 电路设计 1．1 电路功能 迟滞比较器的功能是将反馈电压VFB与内部的门限电压相比较，控制其他模块是否正常工作。当反馈电压VFB比内部上门限电压高时，迟滞比较器的输出将使其他模块不工作；当反馈电压VFB比内部下门限电压高时，迟滞比较器的输出使其他模块正常工作。 1．2 具有带隙结构迟滞比较器的电路原理 带隙基准迟滞比较器由3部分构成(见图1)，带隙基准比较器、射随器和迟滞比较器。工作原理为：输入端与内部的基准门限电压进行比较，当输入端电压超过内部基准门限时，Q12集电极中没有电流流过，即输出电流IOUT为0；当输入端电压低于较低门限时，Q12集电极中有电流流过，即有IOUT流过，从而实现了输出电流IOUT的迟滞控制。1．2．1 带隙基准比较器 图1中左边部分是带隙基准比较器。Q2的发射区面积是Q1的n倍。电流Ic2，Ic1与反馈电压VFB的关系如图2所示。设流过Q1集电极的电流为Ic1流过Q2集电极的电流为Ic2。其工作原理是：当反馈电压VFB较低时，Ic2>Ic1，A点电压比B点电压高；当VFB从低电平逐渐增加时，电流Ic2，Ic1均增加，Ic2曲线斜率比Ic1曲线斜率小；当VFB达到带隙基准比较器的翻转门限时，Ic2=Ic1，A点电压与B点电压相等；当VFB超过带隙基准比较器的翻转门限时，Ic2 滞回比较器详解 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】 滞回比较器 关于比较器滞回的讨论需要从“滞回”的定义开始, 与许多其它技术术语一样, “滞回”源于希腊语, 含义是“延迟”或“滞后”, 或阻碍前一状态的变化。工程中, 常用滞回描述非对称 绝大多数比较器中都设计带有滞回电路, 通常滞回电压为5mV到10mV。内部滞回电路可以避免由于输入端的寄生反馈所造成的比较器输出振荡。但是内部滞回电路虽然可以使比较器免于自激振荡, 却很容易被外部振幅较大的噪声淹没。这种情况下需要增加外部滞回, 以提高系统的抗干扰性能。 首先, 看一下比较器的传输特性。图1所示是内部没有滞回电路的理想比较器的传输特性, 图2所示为实际比较器的传输特性。从图2可以看出, 实际电压比较器的输出是在输入电压(VIN)增大到2mV 时才开始改变。 图1. 理想比较器的传输特性 图2. 实际比较器的传输特性 运算放大器在开环 图3. 无滞回电路时比较器输出的模糊状态和频繁跳变 举个例子, 考虑图4所示简单电路, 其传输特性如图5所示。比较器的反相输入电压从0开始线 性变化, 由分压电阻R1、R2构成正反馈。当输入电压从1点开始增加(图6), 在输入电压超过同相阈值 VTH+ = VCCR2/(R1 + R2)之前, 输出将一直保持为VCC。在阈值点, 输出电压迅速从VCC跳变为 VSS, 因为, 此时反相端输入电压大于同相端的输入电压。输出保持为低电平, 直到输入经过新的阈值点5 , VTH- = VSSR2/(R1 + R2)。在5点, 输出电压迅速跳变回VCC, 因为这时同相输入电压高于反相输 入电压。 图4. 具有滞回的简单电路 图5. 图4电路的传输特性 图6. 图4电路的/输出电压波形 图4所示电路中的输出电压VOUT与输入电压VIN的对应关系表明, 输入电压至少变化2VTH 时, 输出电压才会变化。因此, 它不同于图3的响应情况(放大器无滞回), 即对任何小于2VTH的噪声或干扰都不会导致输出的迅速变化。在实际应用中, 正、负电压的阈值可以通过选择适合的反馈设置。 其它设置可以通过增加不同阈值电压的滞回电路获得。图7电路使用了两个MOSFET和一个电阻网络调节正负极性的阈值。与图4所示比较器不同, 电阻反馈网络没有加载到负载环路, 图8给出了 输入信号变化时的输出响应。 图7. 通过外部MOSFET和电阻构成滞回电路 图8. 图7电路的输入/输出电压波形迟滞比较器
