第六章 《电压 电阻》周清题

第六章 《电压 电阻》复习提纲一、电压(一)、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置。

2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。

(二)、电压的单位1、国际单位： V 常用单位：kV mV 、μV换算关系：1Kv ＝1000V 1V ＝1000 mV 1 mV ＝1000μV2、记住一些电压值： 一节干电池1.5V 一节蓄电池 2V 家庭电压220V 安全电压不高于36V(三)、电压测量：1、仪器：电压表2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规则：两要、一不①电压表要并联在电路中。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的最大量程。

Ⅰ 危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

Ⅱ 选择量程：实验室用电压表有两个量程，0—3V 和0—15V 。

测量时，先选大量程，用开关试触，若被测电压在3V —15V 可 测量 ，若被测电压小于3V 则 换用小的量程，若被测电压大于15V 则换用更大量程的电压表。

1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

2、电压表有示数而电流表无示数“电压表有示数”说明电路中有电流 “电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。

3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。

二、电阻(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。

小榄侨中初二物理《电压 电阻 欧姆定律》周周清(实验班)班别_______ 姓名__________ 学号_______ 分数__________一、填空题（共31分）：1、 电路两端要有_______，电路中才能形成电流，而______是提供电压的装置。

2、560mV=__________V 。

3×105Ω=_________K Ω，1.8M Ω=______________Ω3、某滑动变阻器上标有“50Ω、1.2A”字样，它表示此变阻器的阻值范围是 ，允许通过的最大电流为 。

4、如图所示，滑动变阻器连入电路的电阻丝是 段，当滑片P 向左端移动时，连入电路的电阻变 ，电流变 ，灯泡变 。

第4题 第5题 第5题 第6题5、如上图所示，灯L1和L2是_____联，电源电压是3节干电池，电压表测______两端的电压，此时电压表的示数如上所示，则L1两端电压是______V 。

6、如图所示的电路里，在圆圈a,b,c 上连接适当电表，使灯L 1和L 2并联且能发光，那么a 应是_______表；b 是_______表；c 是__________表.7、欧姆定律内容是：导体中的电流,跟导体两端的电压成_______比，跟导体两端的电阻成____比，用公式表示就是_______________。

8、家中某一电灯电阻为2.2K Ω，该灯工作时，通过的电流是________。

9、某一电阻两端加6V 电压时，测得通过的电流为0.3A ，当两端电压加10V 时，通过的电流为_____安，此时的电阻为_____欧。

当两端电压为0V 时，则通过的电流为____安，电阻为____欧。

10、两电阻的阻值分别为是R1=4Ω，R2=8Ω，串联后接入12V 电源上，则：电路总电阻为____Ω， 总电流为______A ，R1两端电压为______V ；当它们并联后接入原电源，则：通过R1的电流为______A ，总电流为______A ，总电阻为_______Ω.二、选择题（共39分）：11、在图中所示的电路图中，能用电压表正确测出灯L l 两端电压的是( )12、干电池是一种常用、方便的电源．以下关于干电池的说法中，正确的是（ ）A ．有的干电池提供直流电，有的干电池提供交流电B ．常用的1号、5号、7号干电池的电压随号数的增大而增大C ．干电池是把电能转化为化学能的装置D ．多数干电池中的汞、镉等重金属元素会污染环境．所以废弃的干电池应该集中分类处理。

电压电阻测试题及答案一、选择题（每题2分，共20分）1. 电压的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：C2. 电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 串联电路中，总电阻与各电阻的关系是：A. 总电阻等于各电阻之和B. 总电阻等于各电阻之积C. 总电阻等于各电阻之差D. 总电阻与各电阻无关5. 并联电路中，总电阻与各电阻的关系是：A. 总电阻等于各电阻之和B. 总电阻等于各电阻之积C. 总电阻等于各电阻之和的倒数D. 总电阻与各电阻无关答案：C6. 电流通过电阻时，电阻产生的热量与以下哪些因素有关？A. 电流B. 电阻C. 时间D. 以上都是答案：D7. 电路中电压与电流的关系是：A. 电压决定电流B. 电流决定电压C. 电压与电流无关D. 电压和电流相互影响答案：A8. 电阻的色环标记法中，第一环代表：A. 阻值的第一位数字B. 阻值的第二位数字C. 阻值的第三位数字D. 误差答案：A9. 测量电阻时，应该使用：B. 电流表C. 电阻表D. 功率表答案：C10. 电路中电流的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：B二、填空题（每题2分，共20分）1. 电阻的基本单位是______。

答案：欧姆2. 电压表的符号是______。

答案：V3. 电流表的符号是______。

答案：A4. 电路中，电阻的单位是______。

答案：欧姆5. 电路中，电压的单位是______。

答案：伏特6. 并联电路中，总电阻的倒数等于各电阻倒数之______。

答案：和7. 串联电路中，总电阻等于各电阻之______。

答案：和8. 欧姆定律中，电压、电流和电阻之间的关系是：电压等于______乘以电流。

答案：电阻9. 电阻的色环标记法中，最后一环代表______。

答案：误差10. 电路中，电流的单位是______。

初中电压电阻试题及答案一、选择题（每题2分，共20分）1. 电压是形成电流的原因，下列关于电压的说法正确的是（）。

A. 电压是电路中电荷的流动B. 电压是电路中电子的流动C. 电压是电路中电荷的势能差D. 电压是电路中电子的势能差答案：C2. 电阻是导体对电流的阻碍作用，下列关于电阻的说法正确的是（）。

A. 电阻与电流成正比B. 电阻与电压成正比C. 电阻与电流成反比D. 电阻与电压成反比答案：D3. 欧姆定律是描述电压、电流和电阻之间关系的定律，下列关于欧姆定律的说法正确的是（）。

A. 电压等于电流乘以电阻B. 电流等于电压除以电阻C. 电阻等于电压除以电流D. 电压等于电阻除以电流答案：C4. 在串联电路中，下列关于电压的说法正确的是（）。

A. 各部分电压之和等于总电压B. 各部分电压之和小于总电压C. 各部分电压之和大于总电压D. 各部分电压之和与总电压无关答案：A5. 在并联电路中，下列关于电压的说法正确的是（）。

A. 各支路电压相等B. 各支路电压不等C. 各支路电压之和等于总电压D. 各支路电压之和小于总电压答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻增加时，电流会______。

答案：减小2. 电压的单位是______。

答案：伏特3. 电阻的单位是______。

答案：欧姆4. 根据欧姆定律，如果电路中的电压为6V，电阻为3Ω，那么电流为______。

答案：2A5. 在串联电路中，总电阻等于各部分电阻之______。

答案：和三、简答题（每题10分，共20分）1. 请简述串联电路和并联电路的区别。

答案：串联电路中，电流在所有元件中是相同的，而电压在各个元件上分配。

并联电路中，电压在所有元件上是相同的，而电流在各个元件上分配。

2. 为什么电阻器在电路中很重要？答案：电阻器在电路中很重要，因为它可以限制电流的流动，保护电路中的其他元件不受过大电流的损害，同时也可以用来调节电路中的电压和电流，实现电路的稳定工作。

第六章电压和电阻测试题及答案第六章电压和电阻测试题及答案第六章电压和电阻测试题一、选择题（每题3分，共30分）1.使用电压表时，以下陈述是错误的（）a、让电流从“+”接线柱流入电压表，从“-”接线柱流出电压表b、测量前应先检查指针是否在零刻度处c、要把电压表与待测电路并联d、当无法估计电压时，为测试触点2选择一个较小的范围。

切断一根电阻丝的1/4，其电阻值将为（）a，较大的B，较小的C，不变的D，无法判断3、如图1所示，电源电压保持不变，若p向右移动，则电压表、电流表示数的变化分别为()a、变大，变小B，变大，变大C，变小，变大D，变小，变小4。

以下语句中正确的一个是（）a、电路中只要有电压就会有电流b、电压一定会使物体中的电子不断移动c、电路中有电流，电路两端一定有电压d、电流使物体中不断有电压5、关于滑动变阻器，下列说法中不正确的是()a、滑动变阻器要与被控制电路串联b、滑动变阻器的四个接线柱是可以任意连接的c、电路中的滑动变阻器不仅可以改变电路中的电流，还可以保护电路。

D.滑动变阻器电阻丝的绝缘漆已从与滑动片接触的部分刮去。

6.以下电器中不需要变阻器（）a、普通家用白炽灯b、电视机或收音机上的音量调节旋钮c、调温电熨斗d、无级调光书写台灯7.在下列事实中，最能说明导体电阻与导体材料有关的是（）a、长度相同、粗细不同的铜丝的电阻不同b、粗细相同、长短不同的铁丝的电阻不同c、长短、粗细相同的铜丝和铁丝的电阻不同d、以上说法都不对8、如图2所示在滑动变阻器的滑片p向右移动过程中。

电路中的电流变大。

则电路与滑动变阻器的连接方式正确的是()a、a连c，b连db、a连a、b连bc、a连c，b连bd、a连c，b连d9.电压表测量的三个干电池的电压分别为1.5V、1.4V和1.3V。

三个干电池串联后，电池组的电压为a、1.5vb1.4vc、4.2vd、4.5v10、下列知识结构正确的是()a、比较电流表和电压表的使用二、填空（每空2分，共30分）11、在如图4所示电路图中的“”内，填入电流表或电压表符号，并在图上标明“+”“-”接线柱的符号。

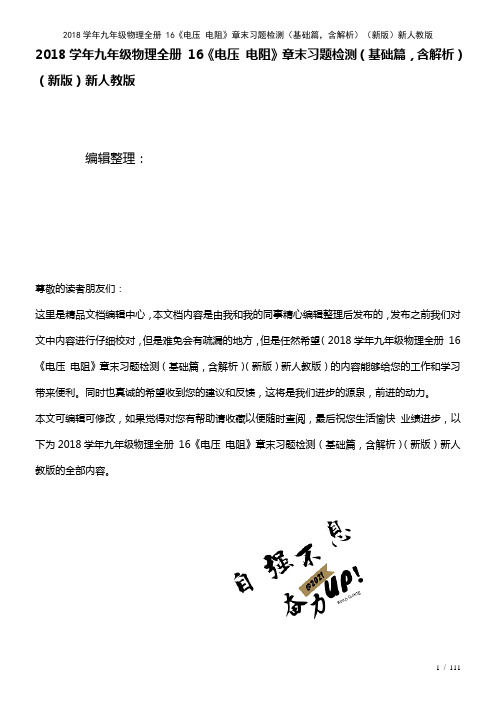

2018学年九年级物理全册16《电压电阻》章末习题检测（基础篇，含解析）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018学年九年级物理全册16《电压电阻》章末习题检测（基础篇，含解析）（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018学年九年级物理全册16《电压电阻》章末习题检测（基础篇，含解析）（新版）新人教版的全部内容。

《电压电阻》章末习题检测（基础篇)1.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。

下列处理方法中正确的是（）A．把电流表看成是断路的 B．把电流表看成是一个大电阻C．把电压表看成是断路的 D．把电压表看成是一根导线2.高效节能的LED灯,其核心元件发光二极管的主要材料是（）A．陶瓷 B．超导体 C．半导体 D．橡胶3。

关于电流、电压和电阻，下面说法错误的是（）A．一段电路中有电流，其两端就一定有电压B．电路两端有电压，电路中就一定有电流C．电压、电流为零时，导体的电阻不为零D．电路中的电流变大，电阻不一定变小4.下列各物理量中，能影响导体电阻大小的是（）A．电压 B．电流 C．密度 D．温度5。

节日里安装彩灯，现在手头有几十个彩灯泡,工作时两端的电压都不超过6.3 V,只能用家庭电路供电，则可行的办法是（）A．把34个彩灯串起来接入电路 B．把34个彩灯并起来接入电路C．把35个彩灯串起来接入电路 D．把35个彩灯并起来接入电路6。

一些实验仪器具有调节作用。

下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（）7.所示的电路中，电源电压恒定．闭合开关S后,电路正常工作．过了一会儿，两电表的示数突然都变为零,则该电路中出现的故障可能是（）A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路8。

电压电阻测试题及答案一、选择题（每题2分，共10分）1. 电路中电压与电阻的关系遵循以下哪个定律？A. 欧姆定律B. 牛顿定律C. 法拉第定律D. 阿基米德定律答案：A2. 电阻的单位是？A. 欧姆B. 牛顿C. 法拉D. 阿基米德答案：A3. 串联电路中，总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 等于各部分电阻的倒数之和答案：A4. 并联电路中，总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 等于各部分电阻的倒数之和的倒数答案：D5. 电压表的内阻应该？A. 尽可能小B. 尽可能大C. 等于被测电阻D. 等于电源电阻答案：B二、填空题（每题2分，共10分）1. 当电路中的电阻增加时，电路中的电流会______。

答案：减小2. 欧姆定律的公式是：V=______。

答案：IR3. 在并联电路中，各支路的电压______。

答案：相等4. 串联电路中，总电阻等于各部分电阻之和，即R总=R1+R2+______。

答案：R35. 电阻的单位欧姆用符号表示为______。

答案：Ω三、简答题（每题5分，共20分）1. 请简述欧姆定律的内容。

答案：欧姆定律指出，在电路中，通过导体两点间的电流与这两点间的电压成正比，与导体的电阻成反比。

2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流只有一条路径；并联电路是指电路中的元件首首相连、尾尾相连，电流有多条路径。

3. 为什么电压表的内阻要尽可能大？答案：电压表的内阻要尽可能大，是为了减小电压表对电路的影响，保证测量的电压值更接近实际电压值。

4. 电阻的单位欧姆是如何定义的？答案：欧姆定义为当两点间的电压为1伏特时，通过这两点间的电流为1安培的电阻值。

结束语：以上是电压电阻测试题及答案的全部内容，希望能够帮助大家更好地理解和掌握电压和电阻的相关知识。

九年级物理上册电压电阻章末训练（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。

2．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。

实验中学《第六章电压电阻》专题训练题及解答一、选择题（每题2分，共20 分）1、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是A、把电流表看成是断路的B、把电流表看成是一个大电阻C、把电压表看成是断路的D、把电压表看成是一根导线2、在选择电压表的量程时，正确的是A、尽可能选择大一些的量程B、选用大小不同的量程测量，测量结果同样精确C、经试触后被测电压不超过小量程挡，应选用小量程进行测量D、试触时电压表示数为2.8V，选15V的量程更好些3、在如图1（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图1（b）所示，则电阻R1和R2两端的电压分别为A. 5.6V 1.4VB. 7 V 1.4VC. 1.4V 7VD. 1.4V 5.6V4、在图2所示的电路中，当开关S断开时，下列说法中正确的是A、电源两端电压为零B、电灯两端电压为零C、开关两端电压为零D、以上说法都不正确5、在“探究影响导体电阻大小的因素”的活动中，小刚发现实验器材中金属丝只有一根，其它器材足够，那么下面的一些探究活动他不可能完成的是A、探究导体电阻与材料的关系B、探究导体电阻与长度的关系C、探究导体电阻与横截面积的关系D、探究导体电阻与温度的关系6、要直接测定灯泡L2的电压，在下列图3的几种电路中正确的是7、LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。

二极管由下列哪种材料制成A、陶瓷材料B、金属材料C、半导体材料D、超导材料8、对于某个导体电阻的大小，以下说法正确的是A、加在导体两端的电压增大两倍，导体的电阻也增大两倍B、通过导体的电流减小一半，则导体的电阻增大两倍C、当导体的电压和通过导体的电流为零时，导体的电阻为零D、电阻是导体本身的一种性质，与电压和电流无关9、在如图4所示电路中，闭合开关S后小灯泡不发光，电压表有示数，则电路发生故障的原因可能是A、一定是灯L短路B、可能是灯L断路C、可能是灯L断路或电阻R短路D、可能是灯L短路或电阻R断路10、小红在做“用滑动变阻器改变电流”的实验时，连好如图5所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现小灯泡L不亮。
