氢冷发电机的着火爆炸原因分析及消防要求正式样本

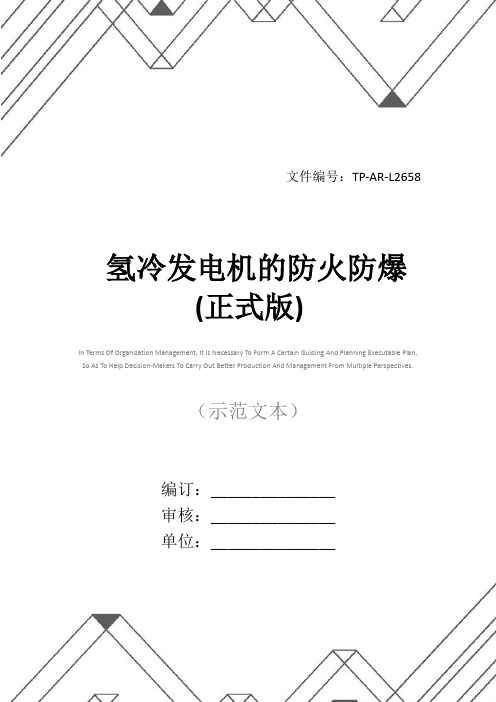

文件编号：TP-AR-L2658In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________氢冷发电机的防火防爆(正式版)氢冷发电机的防火防爆(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

氢冷发电机组需用氢气冷却，发电机的轴密封及汽轮机调速等均大量用油，由于以上物质的客观存在及运行中的种种原因，均可能发生氢冷发电机组油系统火灾和氢气爆炸，造成人身伤亡和国家财产的严重损失。

氢冷发电机组的火灾和氢爆应引起人们的充分重视。

1.氢冷发电机组的防火（1）火灾易发部位。

汽轮发电机的调速、轴瓦润滑、发电机的轴密封均大量用油，虽新型机组调速用油采用燃点高的调速油，但也有起火的可能。

因此，调速、润滑、轴密封用油的油管一旦漏油，均有发生火灾的可能；此外，油压表管断裂或接头松动，调速油溢出等也可能引起火灾；发电机轴密封的油氢压差过大，使油封遭破坏，氢气窜入主油箱，遇明火产生爆炸起火。

（2）防火注意事项。

氢冷发电机组防火注意事项如下：1）运转中的发电机，必须保证密封油系统正常供油。

无论发电机是否充氢，只要发电机在转动，就必须保证密封油系统的正常供油。

并按运行规程的规定，维持相应的氢气压力，保持规定的油氢压差，严防氢气窜入主油箱，防止氢爆起火。

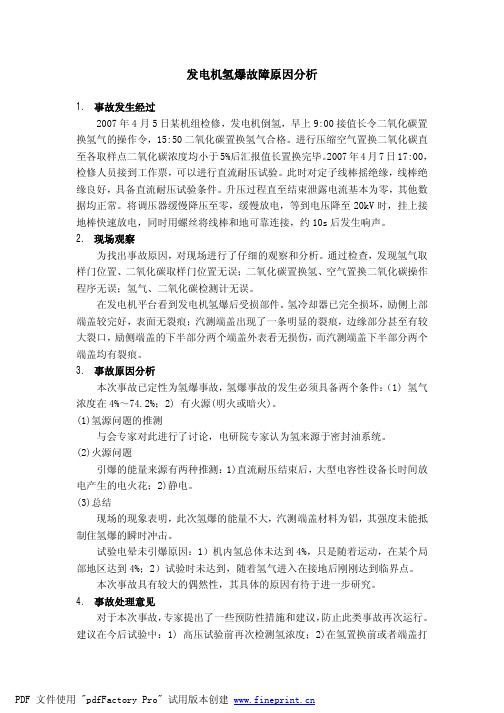

发电机氢爆故障原因分析1.事故发生经过2007年4月5日某机组检修，发电机倒氢，早上9:00接值长令二氧化碳置换氢气的操作令，15:50二氧化碳置换氢气合格。

进行压缩空气置换二氧化碳直至各取样点二氧化碳浓度均小于5%后汇报值长置换完毕。

2007年4月7日17:00，检修人员接到工作票，可以进行直流耐压试验。

此时对定子线棒摇绝缘，线棒绝缘良好，具备直流耐压试验条件。

升压过程直至结束泄露电流基本为零，其他数据均正常。

将调压器缓慢降压至零，缓慢放电，等到电压降至20kV时，挂上接地棒快速放电，同时用螺丝将线棒和地可靠连接，约10s后发生响声。

2.现场观察为找出事故原因，对现场进行了仔细的观察和分析。

通过检查，发现氢气取样门位置、二氧化碳取样门位置无误；二氧化碳置换氢、空气置换二氧化碳操作程序无误；氢气、二氧化碳检测计无误。

在发电机平台看到发电机氢爆后受损部件。

氢冷却器已完全损坏，励侧上部端盖较完好，表面无裂痕；汽测端盖出现了一条明显的裂痕，边缘部分甚至有较大裂口，励侧端盖的下半部分两个端盖外表看无损伤，而汽测端盖下半部分两个端盖均有裂痕。

3.事故原因分析本次事故已定性为氢爆事故，氢爆事故的发生必须具备两个条件：（1) 氢气浓度在4%～74.2%；2) 有火源(明火或暗火)。

(1)氢源问题的推测与会专家对此进行了讨论，电研院专家认为氢来源于密封油系统。

(2)火源问题引爆的能量来源有两种推测：1)直流耐压结束后，大型电容性设备长时间放电产生的电火花；2)静电。

(3)总结现场的现象表明，此次氢爆的能量不大，汽测端盖材料为铝，其强度未能抵制住氢爆的瞬时冲击。

试验电晕未引爆原因：1）机内氢总体未达到4%，只是随着运动，在某个局部地区达到4%；2）试验时未达到，随着氢气进入在接地后刚刚达到临界点。

本次事故具有较大的偶然性，其具体的原因有待于进一步研究。

4.事故处理意见对于本次事故，专家提出了一些预防性措施和建议，防止此类事故再次运行。

解决方案编号：LX-FS-A73861氢冷发电机组及氢系统的防火防爆措施标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑氢冷发电机组及氢系统的防火防爆措施标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

氢冷发电机级及氢系统的防火防爆措施，应采取以下防爆措施：(1)提高设计、制造水平，严格检修工艺和质量标准，尽力降低发电机本体(包括冷却器密封垫、冷却器铜管、发电机端盖、出线套管、热工引出线及相连的氢管道)、密封油系统、密封瓦、氢气系统的管道和阀门的泄漏程度，并用测氢仪和肥皂水检测，应没有指示，从根本上杜绝氢爆炸的可能。

(2)氢冷发电机进行冷却介质置换时，应严格按照规程进行操作，在置换过程中必须及时、准确化验。

冷却介质置换避免与起动升电压、并列、电气试验等项目工作同时进行。

(3)当发电机为氢气冷却运行时，应将补空气管路隔断，并加严密的堵板；当发电机为空气冷却运行时，应将补充氢气管路隔断并加装严密的堵板。

发电厂氢系统着火爆炸的防止对策随着社会经济的快速发展，各种新技术的应用也不断涌现。

而氢能作为一种清洁、高效、可再生能源，被广泛应用于工业领域。

然而，氢气具有极高的可燃性和爆炸性，若不加以有效防范措施，就会引发各种安全事故，影响人民生命和财产安全。

因此，探讨发电厂氢气系统着火爆炸的防范对策，是非常必要的。

一、氢气着火爆炸的原理氢气的着火和爆炸是因为氢气和空气混合后，只需出现一点点火花或高温辐射，就可以发生燃烧，并放出大量的热量和气压。

因此，氢气的着火和爆炸的本质是由于氢气与空气混合后，形成可燃气体，同时在适宜的条件下引发爆炸。

二、防范措施1. 规范氢气的储存和输送氢气是一种易燃易爆气体，存储和输送过程中必须采取高标准、高规格、高技术的方法和控制措施。

首先，在储存氢气的地区要远离人口密集地区，并要足够安全的地理环境。

其次，必须严格遵守氢气的储存规范，采用专用的氢气罐储存，而且要有一定的防爆性能。

再者，要保证氢气输送管道的防腐防腐蚀性能，防止漏氢现象的发生。

此外，输送过程中还要实时监测氢气的密度和温度，及时发现并处理异常情况。

2. 利用传输工具隔离风险发电厂氢气系统着火爆炸的另一大危险是氢气由于泄漏或由于破裂造成的爆炸，此时可以采用氦气或氮气做为传输媒介，将氢气与外界隔开。

这样可以有效防止氢气的泄露，并防止形成可燃气体，从而降低了爆炸和火灾的风险程度。

3. 防止高温火花、电路短路等因素高温火花是氢气着火爆炸的最主要原因，因此，在发电厂氢气系统进行施工时，必须采取特殊的保护措施，尽量减少高温火花。

同时，氢气系统的电路一定要达到防爆标准，防止电路短路出现引起火灾或爆炸的危险，以保障发电厂氢气系统的运行安全。

4. 做好安全教育与应急预案在发电厂氢气系统中，员工从事工作时必须要了解氢气着火和爆炸的原理和特点，必须要进行安全知识培训教育，加强员工的安全意识。

同时，制定完善的应急预案，提前设置避难通道及安全出口，并对重大风险发生情况启动应急扑灭系统等。

电气设备火灾的危险性及预防措施1.氢冷发电机和氢系统火灾氢气是一种易燃易爆气体，它的爆炸极限值在空气中为4.0--75%，爆炸范围极广，点火能量又小，仅有0.019毫焦耳，而人体静电可达98毫焦耳，加上氢气五色、无味，它的存在不易被人感觉发现，氢气属于一级可燃气体，火险类别为甲类。

氢冷发电机和氢系统的火灾原因分析如下：1．当氢冷发电机和氢系统漏氢、排氢或空气进入时，一但遇点火源时，就会即刻引起爆炸燃烧。

2．氢气和空气(或氧气)混和，经化学变化，会化合成水，而且在化合过程中释放大量的热量。

如果氢冷发电机壳内有混合气体，则也会发生化合过程。

并同时释放大量的热，于是气体突然膨胀，就会发生发电机的爆炸并发生燃烧起火。

3．发电机绝缘受潮、过负荷、落入杂物、定子端线圈接头焊接质量不好引起绝缘击穿，发生电弧使线圈绝缘燃烧。

4．发电机定子铁蕊的定子活性铁的各磁铁间绝缘(纸质或漆质)破坏或由于夹紧铁蕊的螺栓的绝缘破坏时，就会产生循环涡流，使铁片间发生燃烧。

预防爆炸燃烧对策：1．氢冷发电机和氢系统的检修、运行管理应严格按照电力行业检修规程、运行规程执行。

应加强对氢冷发电机和氢系统的检查、检修、检测工作。

发现漏氢、进入空气等隐患及时消除。

2．氢冷发电机应确保密封性完好，一但有外泄氢气现象，应当降低氢压运行，并采取措施，消除泄漏。

3．在氢冷发电机和氢系统现场工作，应根据实际情况穿防静电服、无钉鞋、使用防爆照明灯具和使用铜制工具(如必须使用钢制工具，可在上面涂黄油)或进行现场测氢含量等安全措施。

4．放空管的设置应符合安全规定要求。

放空管周围应设置遮栏及标志牌，排放时，周围严禁一切明火作业。

5．氢系统在排放带压氢气时，应缓慢地打开阀门和节气门，防止引起自燃。

还应注意不得在室内排放氢气。

6．氢系统设备设施的布置、安装、使用，应符合现行的GBJ16《建筑设计防火规范》和GB4962《氢气使用安全技术规程》的规定。

7．经常检测氢冷发电机和氢系统周围是否漏氢和空气中的含氢量是否超标准，空气中的含氢量不得超过1%。

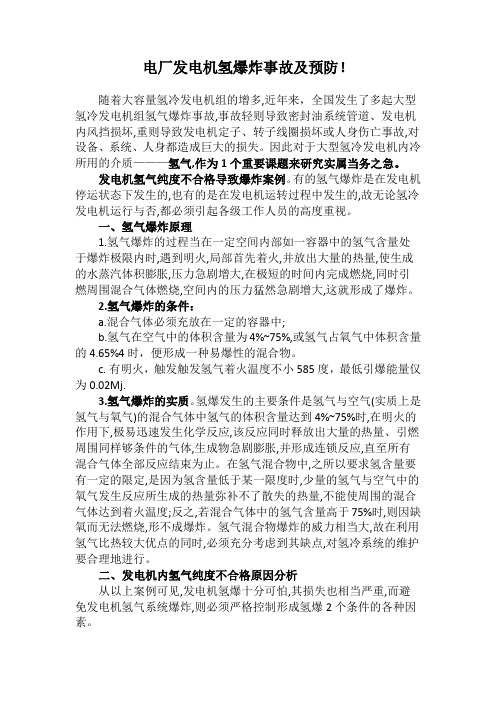

电厂发电机氢爆炸事故及预防！随着大容量氢冷发电机组的增多,近年来，全国发生了多起大型氢冷发电机组氢气爆炸事故,事故轻则导致密封油系统管道、发电机内风挡损坏,重则导致发电机定子、转子线圈损坏或人身伤亡事故,对设备、系统、人身都造成巨大的损失。

因此对于大型氢冷发电机内冷所用的介质———氢气,作为1个重要课题来研究实属当务之急。

发电机氢气纯度不合格导致爆炸案例。

有的氢气爆炸是在发电机停运状态下发生的,也有的是在发电机运转过程中发生的,故无论氢冷发电机运行与否,都必须引起各级工作人员的高度重视。

一、氢气爆炸原理1.氢气爆炸的过程当在一定空间内部如一容器中的氢气含量处于爆炸极限内时,遇到明火,局部首先着火,并放出大量的热量,使生成的水蒸汽体积膨胀,压力急剧增大,在极短的时间内完成燃烧,同时引燃周围混合气体燃烧,空间内的压力猛然急剧增大,这就形成了爆炸。

2.氢气爆炸的条件：a.混合气体必须充放在一定的容器中;b.氢气在空气中的体积含量为4%~75%,或氢气占氧气中体积含量的4.65%4时，便形成一种易爆性的混合物。

c. 有明火，触发触发氢气着火温度不小585度，最低引爆能量仅为0.02Mj.3.氢气爆炸的实质。

氢爆发生的主要条件是氢气与空气(实质上是氢气与氧气)的混合气体中氢气的体积含量达到4%~75%时,在明火的作用下,极易迅速发生化学反应,该反应同时释放出大量的热量、引燃周围同样够条件的气体,生成物急剧膨胀,并形成连锁反应,直至所有混合气体全部反应结束为止。

在氢气混合物中,之所以要求氢含量要有一定的限定,是因为氢含量低于某一限度时,少量的氢气与空气中的氧气发生反应所生成的热量弥补不了散失的热量,不能使周围的混合气体达到着火温度;反之,若混合气体中的氢气含量高于75%时,则因缺氧而无法燃烧,形不成爆炸。

氢气混合物爆炸的威力相当大,故在利用氢气比热较大优点的同时,必须充分考虑到其缺点,对氢冷系统的维护要合理地进行。

氢气系统着火及爆炸原因与预防措施氢气作为一种绿色清洁能源，被广泛应用于能源、航空航天等领域。

但是，氢气本身具有很高的易燃性、爆炸性，如果不注意安全措施，极易出现着火和爆炸事故。

本文将介绍氢气系统着火及爆炸的原因，并提出相应的预防措施。

氢气系统着火原因氢气着火主要是由于氢气与氧气混合达到可燃范围后接触到点火源，导致爆炸。

一些常见的造成氢气着火的原因包括：1. 泄漏氢气容器、管道等设备出现泄漏，形成氢气云，与空气混合后，只要有点火源，便可能形成火灾和爆炸。

2. 电弧在氢气环境中，电弧的温度能够引燃氢气，从而发生着火事故。

3. 静电由于氢气与其他气体、金属等物质反应引发静电放电，也能够引燃氢气。

4. 热源由于氢气具有很高的易燃性和应燃性，即使极小的火源也会使气体着火。

氢气系统爆炸原因氢气系统爆炸是由于氢气与空气或氧气混合达到可燃范围，接触到点火源并且温度足够高时，产生大量热能，导致爆炸。

一些常见的造成氢气系统爆炸的原因包括：1. 泄漏氢气泄漏在空气中形成云，接触到点火源后容易爆炸。

2. 存储氢气存储设备出现泄漏或者损伤，导致氢气云击破容器壁，形成大爆炸。

3. 热源氢气和空气混合产生可燃气体，在高温环境下会引发爆炸。

预防措施为了避免氢气系统着火和爆炸的事故，我们需要采取一些预防措施。

1. 设备安全氢气存储和输送设备必须按照相关标准进行设计和制造，并进行严密的检测和保养，避免泄漏事故的发生。

2. 设备隔离设备周围应设置防爆连续体，以隔离可能存在的爆炸事故。

3. 保持通风对氢气存储和使用区域的通风进行充分的保持和检查，以避免氢气云积聚和爆炸。

4. 雨水排放在氢气设备存储和使用区域，需设置雨水排放装置，避免雨水堆积，形成易燃区。

5. 人员教育氢气使用人员要进行专业的培训和安全知识普及，提高安全意识并遵守操作规程。

总之，氢气系统的着火和爆炸事故给人们的生命财产安全带来了巨大的威胁。

加强氢气系统的事故预防，对氢气领域的发展具有重大意义。

文件编号：TP-AR-L8459In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________氢冷发电机组及氢系统的防火防爆措施正式样本氢冷发电机组及氢系统的防火防爆措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

氢冷发电机级及氢系统的防火防爆措施，应采取以下防爆措施：(1)提高设计、制造水平，严格检修工艺和质量标准，尽力降低发电机本体(包括冷却器密封垫、冷却器铜管、发电机端盖、出线套管、热工引出线及相连的氢管道)、密封油系统、密封瓦、氢气系统的管道和阀门的泄漏程度，并用测氢仪和肥皂水检测，应没有指示，从根本上杜绝氢爆炸的可能。

(2)氢冷发电机进行冷却介质置换时，应严格按照规程进行操作，在置换过程中必须及时、准确化验。

冷却介质置换避免与起动升电压、并列、电气试验等项目工作同时进行。

(3)当发电机为氢气冷却运行时，应将补空气管路隔断，并加严密的堵板；当发电机为空气冷却运行时，应将补充氢气管路隔断并加装严密的堵板。

这样做才能以防止阀门不严密发生漏氢气或漏空气而引起爆炸。

(4)严格监视密封油系统的正常运行，密封油压应高于氢压0.03～0.05MPa，严防氢气留入主油箱系统，引起爆炸着火。

浅析氢冷发电机氢气爆炸的原因以及预防摘要：氢气爆炸是比较常见且难以避免的现象，文章阐明了氢气爆炸的危害，分析了氢气爆炸的原因，结合生产实际探讨了解决问题方法。

供同类型氢冷发电机的维护和调整参考。

关键词：氢气爆炸；原理；纯度不合格原因；措施氢气是氢冷发电机组的发电机的良好的冷却介质，被用来冷却发电机的定子铁芯、转子铁芯及转子线圈，若氢冷发电机组氢气系统发生爆炸，可损坏密封油系统、发电机内风挡、发电机定子、转子线圈，甚至是导致机组停运、人员伤亡，会给电厂造成巨大的经济损失，因此有必要对氢气爆炸的形成机理进行研究，进而提出防止氢气爆炸的措施。

1 氢气爆炸的形成机理①氢气爆炸是指在一定的密闭空间内部，氢气的含量在爆炸极限范围内遇到火源达到其点火能量时，在极短的时间内迅速完成燃烧并放出大量的热量，同时引燃周围的混合气体燃烧，使产生的水蒸气体积膨胀，空间内的压力急剧增大。

②氢气爆炸的条件：其一，氢气与空气的混合物处于一定的不流通的容器中。

其二，引起可燃气体爆炸的最低含量为爆炸下限，相应地能引起爆炸的最高含量为爆炸上限。

爆炸下限至爆炸上限之间的含量为该可燃气体爆炸范围。

氢气是一种可燃气体，在空气中的爆炸范围为4.0%～75.6%，即当空气中的氢气含量在此范围内，一旦遇到火源即发生爆炸。

其三，有明火时触发氢气着火的温度不小于700 ℃或最低引爆氢气的能量达到0.02 MJ。

2 发电机内氢气纯度不合格原因分析为了防止发电机氢气系统爆炸现象的产生，需要严格控制氢气爆炸形成的各种因素。

2.1 取样管、氢气纯度仪和氢气纯度变送器、DCS远方监控装置这套监控装置是提前发现发电机内氢气纯度不正常从而进一步消除发电机内氢气爆炸的关键。

目前所制造的氢冷发电机组，都安装有氢气纯度仪和取样管、氢气纯度变送器，采用这些设备可不间断的对发电机内氢气纯度值进行实时监控，前提是这些设备能够正常工作。

为了提取发电机内部较低位置的氢气，使所取得氢样真实地反映机内的氢气纯度，一般将发电机内的氢气纯度取样测点安装在距离发电机最低处约15 cm高的位置。
