PI服务器及各客户端安装配置

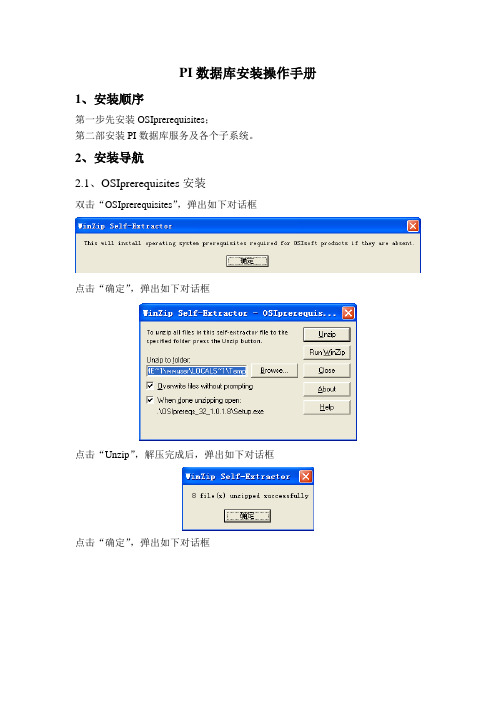

PI数据库安装操作手册1、安装顺序第一步先安装OSIprerequisites；第二部安装PI数据库服务及各个子系统。

2、安装导航2.1、OSIprerequisites安装双击“OSIprerequisites”，弹出如下对话框点击“确定”，弹出如下对话框点击“Unzip”，解压完成后，弹出如下对话框点击“确定”，弹出如下对话框点击“OK”，安装完成后，弹出如下对话框点击“Close”，完成“OSIprerequisites”的安装。

2.2、PI数据库安装找到PI数据库安装程序文件夹中的安装文件“Setup”，图标如图1所示图1 安装文件图标双击图1所示图标，弹出如下对话框点击“ok”，弹出如下对话框点击“Next”，弹出如下对话框选择PI数据库授权文件的路径，在PI数据库安装文件夹中有一个“375.80 lilicense”文件夹，点击“Browse”，弹出如下对话框双击“375.80 lilicense”文件夹，“Folder name”中路径变为“D:\PI\375.80 lilicense\”，如下图所示，点击“OK”，回到如下对话框点击“Next”，弹出如下对话框在“Serial Number”中填入“000000”，点击“Next”，弹出如下对话框点击“Browse”，选择PI数据库的安装路径，选择磁盘空间最大的磁盘，本手册以E盘为例，点击“Next”，弹出如下对话框点击“Next”，弹出如下对话框，用默认选项，点击“Next”，弹出如下对话框点击“Next”，开始安装，等待安装，安装完成后弹出如下对话框点击“Close”，完成安装。

2.3、安装windows office 2003。

PI数据库操作⼿册PI数据库操作⼿册南京促普软件技术有限公司⼀安装配置信息 (3)1.1软件环境 (3)1.2配置信息 (3)1.3需安装软件 (3)1.4⽹络配置 (4)1.5接⼝配置 (4)⼆ PI-SMT使⽤指南................................. 错误!未定义书签。

2.1在E XCEL表格中添加SMT宏....................... 错误!未定义书签。

2.1.1建⽴SMT与PI数据库的连接．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．错误!未定义书签。

2.2测点在数据库中的导⼊、导出．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．错误!未定义书签。

2.2.1测点在数据库中的导出....................... 错误!未定义书签。

2.2.2测点在数据库中的导⼊....................... 错误!未定义书签。

2.2.3 删除单个测点.............................. 错误!未定义书签。

2.3备份恢复O RACLE ................................ 错误!未定义书签。

2.3备份恢复PHD .................................. 错误!未定义书签。

三点数据库......................................... 错误!未定义书签。

附录.............................................. 错误!未定义书签。

⼀安装配置信息1.1 软件环境安装环境：新疆特变硅业有限公司办公楼2楼机房操作系统：Windows Server 2003 Enterprise 英⽂版 SP2 1.2 配置信息主机名称：tbea-server2账号：Administrator密码：admin，IP地址1：172.16.1.20⼦⽹掩码：255.255.255.0IP地址2：192.168.200.2511.3 需安装软件Office 2003 SP2Oracle版本：Oracle 10gPI版本：PI 3.1本系统Oracle和PI全部安装在C盘，数据档案⽂件保存在D盘。

安装、配置和运行 SAPNetWeaver PI 7.1适用于：SAP NetWeaver Process Integration 7.1。

如需了解更多信息，请访问基于服务总线的集成主页。

摘要这份指南描述了如何迅速安装 SAP NetWeaver PI 系统，并设置一个简单的流程集成场景。

您可利用本指南开始使用 SAP NetWeaver PI、接触集成工具，并亲眼见证您的第一个 PI 场景开始运行。

本文档附带的演示记录以一台典型的主机为例，具体演示了本文所述的所有安装和配置步骤。

您可在 SAP Community Network（SDN）中找到演示记录的最新版本和本文的最新版本，地址为https:///irj/sdn/nw-soa→Getting Started with SOA Middlewar e→Getting Started Documents。

Gutsche、Michael Graf作者： Peter所属公司：SAP AG创作日期：2008 年 11 月 7 日作者简介Michael Graf是 SAP 的技术顾问，主要关注 NetWeaver 流程集成和其他与 Java 相关的 SAP 产品。

他具有计算机科学学位（University of Tübingen），在软件工程和软件开发方面具有丰富的经验。

Peter Gutsche于 1999 年加入 SAP，他具有物理学学位。

他是 SOA 中间件产品管理组的成员之一。

作为 SAP NetWeaver 流程集成这个主题领域的专家之一，他负责编写产品文档以及推广一般信息。

目录简介 (3)任务和工具概述 (3)安装 SAP NetWeaver PI (4)先决条件 (4)下载安装软件 (4)运行 SAPinst (4)配置 SAP NetWeaver PI (5)在 SAP 系统中执行的步骤（AS ABAP） (5)配置向导中的其他步骤 (6)安装 Java WebStart (6)设置演示场景 (7)设置 System Landscape (7)创建通信组件（业务系统） (8)配置流程集成场景 (9)运行场景 (9)相关内容 (10)安装和配置 SAP NetWeaver PI (10)设置演示场景 (10)演示示例和简单用例 (10)版权信息 (11)简介本文档旨在显示安装 SAP NetWeaver PI 的整体过程，并设置和运行一个简单的流程集成场景。

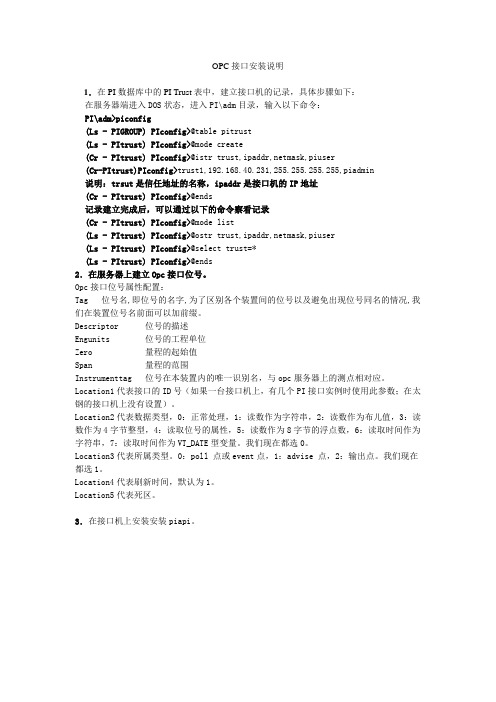

OPC接口安装说明1．在PI数据库中的PI Trust表中，建立接口机的记录，具体步骤如下：在服务器端进入DOS状态，进入PI\adm目录，输入以下命令：PI\adm>piconfig(Ls - PIGROUP) PIconfig>@table pitrust(Ls - PItrust) PIconfig>@mode create(Cr - PItrust) PIconfig>@istr trust,ipaddr,netmask,piuser(Cr-PItrust)PIconfig>trust1,192.168.40.231,255.255.255.255,piadmin说明：trsut是信任地址的名称，ipaddr是接口机的IP地址(Cr - PItrust) PIconfig>@ends记录建立完成后，可以通过以下的命令察看记录(Cr - PItrust) PIconfig>@mode list(Ls - PItrust) PIconfig>@ostr trust,ipaddr,netmask,piuser(Ls - PItrust) PIconfig>@select trust=*(Ls - PItrust) PIconfig>@ends2．在服务器上建立Opc接口位号。

Opc接口位号属性配置：Tag 位号名,即位号的名字,为了区别各个装置间的位号以及避免出现位号同名的情况,我们在装置位号名前面可以加前缀。

Descriptor 位号的描述Engunits 位号的工程单位Zero 量程的起始值Span 量程的范围Instrumenttag 位号在本装置内的唯一识别名，与opc服务器上的测点相对应。

Location1代表接口的ID号（如果一台接口机上，有几个PI接口实例时使用此参数；在太钢的接口机上没有设置）。

Location2代表数据类型，0：正常处理，1：读数作为字符串，2：读数作为布儿值，3：读数作为4字节整型，4：读取位号的属性，5：读数作为8字节的浮点数，6：读取时间作为字符串，7：读取时间作为VT_DATE型变量。

PI服务器及各客户端安装配置PI（Private Investigator）服务器是一个用于存储和管理调查数据的服务器。

各客户端是指用于连接和访问PI服务器的电脑或移动设备。

下面将介绍PI服务器及各客户端的安装和配置过程。

1.PI服务器安装配置：（1）硬件需求：PI服务器需要一台具备以下配置的计算机来进行安装和运行：至少4核心的处理器、8GB或更多的RAM、500GB或更大的硬盘空间、网络连接接口。

这些配置将保证服务器的稳定性和性能。

（2）操作系统安装：根据实际情况，选择一个适合的服务器操作系统进行安装。

常用的服务器操作系统有Windows Server、Linux、FreeBSD等。

确保安装过程中选择在硬盘上进行完全安装，并与网络连接。

（3）PI服务器软件安装：选择一个实用的PI服务器软件进行安装。

常用的PI服务器软件有OpenPIS或PIware等。

根据软件提供的安装说明进行安装，并根据需要选择基本或高级安装。

（4）服务器配置：根据服务器软件提供的配置说明进行配置。

主要包括设置服务端口号、安全选项（如用户名和密码）、共享文件夹等。

确保配置过程中的所有设置都与实际需求相符。

（5）防火墙配置：在服务器操作系统的防火墙配置中，允许PI服务器软件的访问和传输数据的权限。

确保所有需要的端口都已开放，并遵循最佳实践来保护服务器的安全性。

2.PI客户端安装配置：（1）硬件需求：PI客户端可以是任何可以与PI服务器进行网络连接的计算机或移动设备。

确保计算机或移动设备能够满足PI客户端软件的最低硬件需求。

（2）操作系统安装：根据实际情况，选择一个适合的操作系统进行安装。

常用的操作系统有Windows、Mac OS、iOS、Android等。

确保安装过程中选择与网络连接。

（3）PI客户端软件安装：选择适用于所选操作系统的PI客户端软件进行安装。

根据软件提供的安装说明进行安装，并根据需要选择基本或高级安装。

（4）客户端配置：根据PI客户端软件提供的配置说明进行配置。

实时数据库PI服务器安装山东鲁能智能技术有限公司目录概述 (1)一群集主节点上PI服务器的安装 (1)1.1准备工作 (1)1.2进入安装程序 (1)1.3获取授权信息 (3)1.4用户信息设置 (4)1.5选择安装形式 (4)1.6PI-SDK安装位置 (6)1.7PI S ERVER安装位置 (6)1.8PI服务器可选配置 (7)1.9默认档案文件设置 (8)1.10事件队列 (9)1.11安装程序开始复制文件 (10)1.12安装完成 (11)1.13更改PI目录 (12)二群集辅节点上PI服务器的安装 (12)2.1准备工作 (12)2.2进入安装程序 (12)2.3获取授权信息 (14)2.4用户信息设置 (15)2.5选择安装形式 (15)2.6PI-SDK安装位置 (16)2.7PI S ERVER安装位置 (17)2.8PI服务器可选配置 (17)2.9默认档案文件设置 (18)2.10事件队列 (18)2.11安装程序开始复制文件 (19)2.12安装完成 (20)三PI服务器群集配置 (21)概述 (21)3.1 (21)3.2 (22)3.3 (23)3.4 (23)3.5 (24)3.6 (24)3.7 (25)PI服务器安装步骤概述在Windows系统平台上进行PI服务器的群集安装时，必须在群集的两个节点机上各进行一次PI服务器的安装。

PI的安装位置必须在共享磁盘上，并且两次安装时的安装目录也必须相同。

例如，将PI服务器安装在群集住节点的Z:\PI目录下，在辅节点机上PI服务器也必须安装在Z:\PI目录下。

在PI服务器的安装过程中，群集服务必须处于启动状态，且要保证正在安装PI服务器的节点机拥有对共享磁盘的控制权限。

当前不参与PI服务器安装的群集节点机，需使用群集管理器将其暂停，或者直接将该节点机关闭。

一群集主节点上PI服务器的安装1.1准备工作在群集主节点机上，通过系统服务管理器查看并确保群集服务（Cluster Service）已正常启动，确保群集主节点机对共享磁盘拥有控制权限，在节点机上运行PI服务器安装程序，开始进行PI服务器的安装。

关于PI Server 2015PI Server（服务器）由PI Data Archive和PI Asset Framework（PI AF）两部分组成。

⏹PI Data Archive主要用于从不同数据源收集、存储实时数据，且供其他客户端调取实时数据o客户端：PI System Management Tool（SMT）⏹PI AF则将数据进行整合、关联，使用户可以更加轻松地查找、可视化，和更有针对性地对数据进行分析。

o客户端：PI System Explore（PSE），可用于搭建数据架构，并根据数据架构设计&创建分析计算（Analysis & Event Frames）、报警提醒（Notification）等。

PI Builder是一个Excel插件，便于用户批量处理AF数据架构，同时也兼备创建、编辑PI Tag（测点）的功能。

PSE和PI Builder都被包含于PI-AF-Client_2015 安装包中。

注：关于PI Server和PI系统其它部件的详细说明，请咨询OSIsoft销售经理或工程师OSIsoft安装包（PI Install Kits）中重要程序&版本1.4.16.79以及PI Collective Manager 1.3.0.12注2：PI Data Archive 2015和PI SMT 2015的安装包将不再包含Excel插件Tag Configurator.请使用PI AF Client 安装包中的PI Builder进行对Tag（测点）的批量修改工作PI Server 2015安装顺序1.SQL Server2.PI AF Server3.PI Data Archive4.PI AF Client （建议在安装PI AF Client 2015之前安装Excel，否则将无法安装PI Builder）5.(可在任何客户端电脑上安装PI SMT和PI AF Client，以监测、编辑PI Data Archive和PI AF)6.其他应用及客户端（PI Processbook, PI Datalink, PI Notifications, PI Analysis Service, PICoresight, etc）注：在工业运营环境下，OSIsoft不推荐将所有应用安装在一台服务器上。
