排油烟系统介绍

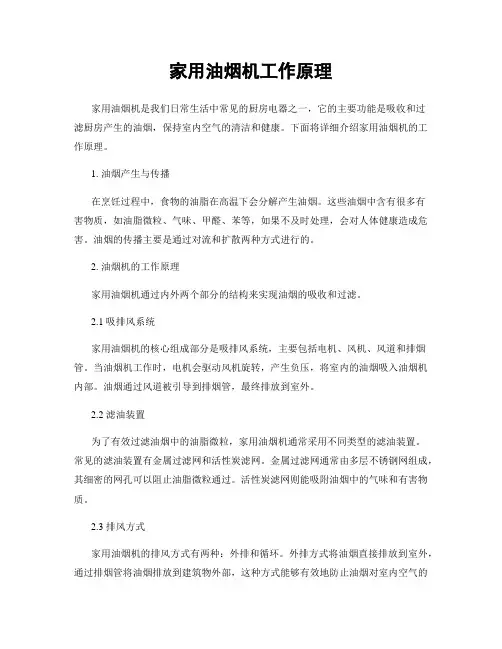

家用油烟机工作原理家用油烟机是我们日常生活中常见的厨房电器之一，它的主要功能是吸收和过滤厨房产生的油烟，保持室内空气的清洁和健康。

下面将详细介绍家用油烟机的工作原理。

1. 油烟产生与传播在烹饪过程中，食物的油脂在高温下会分解产生油烟。

这些油烟中含有很多有害物质，如油脂微粒、气味、甲醛、苯等，如果不及时处理，会对人体健康造成危害。

油烟的传播主要是通过对流和扩散两种方式进行的。

2. 油烟机的工作原理家用油烟机通过内外两个部分的结构来实现油烟的吸收和过滤。

2.1 吸排风系统家用油烟机的核心组成部分是吸排风系统，主要包括电机、风机、风道和排烟管。

当油烟机工作时，电机会驱动风机旋转，产生负压，将室内的油烟吸入油烟机内部。

油烟通过风道被引导到排烟管，最终排放到室外。

2.2 滤油装置为了有效过滤油烟中的油脂微粒，家用油烟机通常采用不同类型的滤油装置。

常见的滤油装置有金属过滤网和活性炭滤网。

金属过滤网通常由多层不锈钢网组成，其细密的网孔可以阻止油脂微粒通过。

活性炭滤网则能吸附油烟中的气味和有害物质。

2.3 排风方式家用油烟机的排风方式有两种：外排和循环。

外排方式将油烟直接排放到室外，通过排烟管将油烟排放到建筑物外部，这种方式能够有效地防止油烟对室内空气的污染。

循环方式则将油烟经过滤油装置处理后再排放到室内，适用于无法进行外排的情况。

3. 工作原理总结家用油烟机的工作原理可以总结为以下几个步骤：电机驱动风机旋转产生负压，将室内的油烟吸入油烟机内部；油烟经过滤油装置进行过滤，去除其中的油脂微粒和有害物质；根据不同的排风方式，将处理后的油烟排放到室外或室内。

4. 注意事项在使用家用油烟机时，需要注意以下几点：- 定期清洗滤油装置，以保证其过滤效果；- 定期清洗和维护油烟机的风道和排烟管，以确保畅通的排烟通道；- 根据厨房的实际情况选择合适的油烟机型号和排风方式；- 在使用油烟机时，最好打开窗户，以便更好地排放油烟。

总结：家用油烟机通过吸排风系统和滤油装置实现对油烟的吸收和过滤，保持室内空气的清洁和健康。

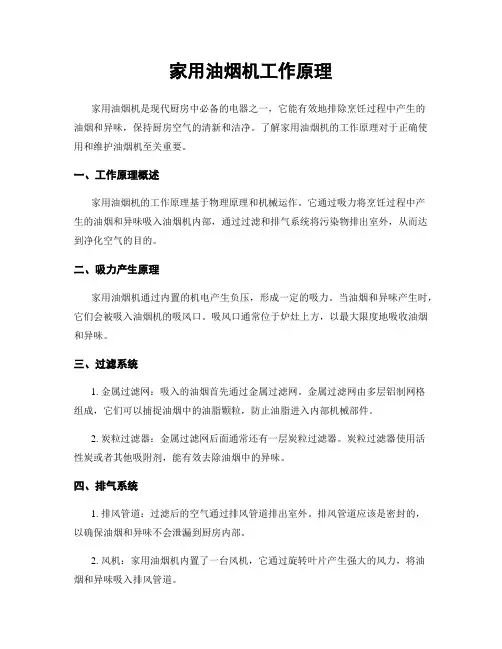

家用油烟机工作原理家用油烟机是现代厨房中必备的电器之一，它能有效地排除烹饪过程中产生的油烟和异味，保持厨房空气的清新和洁净。

了解家用油烟机的工作原理对于正确使用和维护油烟机至关重要。

一、工作原理概述家用油烟机的工作原理基于物理原理和机械运作。

它通过吸力将烹饪过程中产生的油烟和异味吸入油烟机内部，通过过滤和排气系统将污染物排出室外，从而达到净化空气的目的。

二、吸力产生原理家用油烟机通过内置的机电产生负压，形成一定的吸力。

当油烟和异味产生时，它们会被吸入油烟机的吸风口。

吸风口通常位于炉灶上方，以最大限度地吸收油烟和异味。

三、过滤系统1. 金属过滤网：吸入的油烟首先通过金属过滤网。

金属过滤网由多层铝制网格组成，它们可以捕捉油烟中的油脂颗粒，防止油脂进入内部机械部件。

2. 炭粒过滤器：金属过滤网后面通常还有一层炭粒过滤器。

炭粒过滤器使用活性炭或者其他吸附剂，能有效去除油烟中的异味。

四、排气系统1. 排风管道：过滤后的空气通过排风管道排出室外。

排风管道应该是密封的，以确保油烟和异味不会泄漏到厨房内部。

2. 风机：家用油烟机内置了一台风机，它通过旋转叶片产生强大的风力，将油烟和异味吸入排风管道。

五、控制系统家用油烟机通常配备有控制面板，用于调节油烟机的工作模式和风力大小。

控制面板上通常有开关按钮和调节旋钮，用户可以根据需要选择合适的工作模式和风力大小。

六、维护和清洁为了保持油烟机的高效工作和延长使用寿命，定期的维护和清洁是必要的。

以下是一些常见的维护和清洁步骤：1. 清洗过滤网：金属过滤网和炭粒过滤器应该定期清洗，以去除油脂和异味的积聚。

可以使用温水和中性洗洁剂进行清洗，然后晾干后再安装回油烟机。

2. 检查排风管道：定期检查排风管道是否有阻塞或者损坏。

如果发现问题，应及时清理或者更换排风管道，以确保排气畅通。

3. 检查风机和机电：定期检查风机和机电的工作状态，确保它们正常运转。

如果发现异常，应及时维修或者更换。

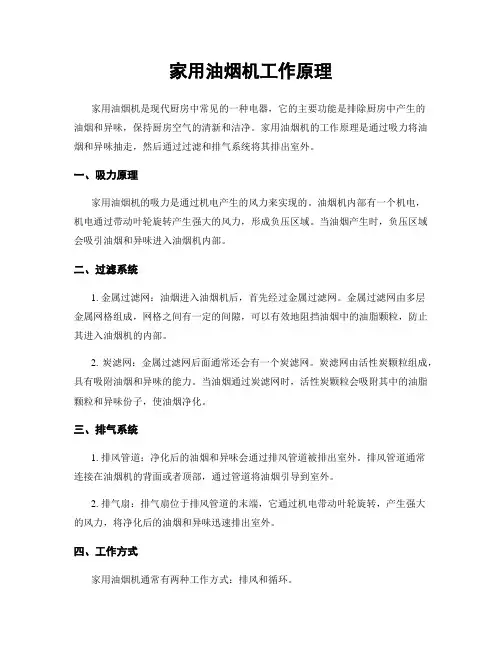

家用油烟机工作原理家用油烟机是现代厨房中常见的一种电器，它的主要功能是排除厨房中产生的油烟和异味，保持厨房空气的清新和洁净。

家用油烟机的工作原理是通过吸力将油烟和异味抽走，然后通过过滤和排气系统将其排出室外。

一、吸力原理家用油烟机的吸力是通过机电产生的风力来实现的。

油烟机内部有一个机电，机电通过带动叶轮旋转产生强大的风力，形成负压区域。

当油烟产生时，负压区域会吸引油烟和异味进入油烟机内部。

二、过滤系统1. 金属过滤网：油烟进入油烟机后，首先经过金属过滤网。

金属过滤网由多层金属网格组成，网格之间有一定的间隙，可以有效地阻挡油烟中的油脂颗粒，防止其进入油烟机的内部。

2. 炭滤网：金属过滤网后面通常还会有一个炭滤网。

炭滤网由活性炭颗粒组成，具有吸附油烟和异味的能力。

当油烟通过炭滤网时，活性炭颗粒会吸附其中的油脂颗粒和异味份子，使油烟净化。

三、排气系统1. 排风管道：净化后的油烟和异味会通过排风管道被排出室外。

排风管道通常连接在油烟机的背面或者顶部，通过管道将油烟引导到室外。

2. 排气扇：排气扇位于排风管道的末端，它通过机电带动叶轮旋转，产生强大的风力，将净化后的油烟和异味迅速排出室外。

四、工作方式家用油烟机通常有两种工作方式：排风和循环。

1. 排风方式：在排风方式下，油烟机通过排风管道将油烟和异味排出室外。

这种方式适合于厨房有排气管道的情况，能够有效地将油烟和异味排除。

2. 循环方式：在循环方式下，油烟机通过过滤系统将油烟和异味净化后再释放到室内。

这种方式适合于厨房没有排气管道或者排气管道不方便安装的情况，能够有效地净化室内空气。

总结：家用油烟机的工作原理是通过机电产生的吸力将油烟和异味抽走，然后通过过滤和排气系统将其排出室外。

通过金属过滤网和炭滤网的过滤，油烟和异味得到净化，然后通过排风管道和排气扇排出室外。

家用油烟机的工作方式有排风和循环两种，根据厨房的实际情况选择适合的方式。

家用油烟机的工作原理和方式的合理使用，可以有效地改善厨房的空气质量，保护家人的健康。

厨房排烟设计方案随着人们生活水平的提高和饮食文化的不断发展，厨房已经成为家庭生活中一个重要的活动空间。

在烹饪过程中，烟雾、油烟和异味等问题是不可避免的。

为了创造一个舒适、安全和清洁的厨房环境，良好的排烟设计方案是至关重要的。

一、厨房排烟的重要性厨房排烟是将油烟、烟雾和异味排出厨房的过程。

合理的排烟系统不仅可以提供一个舒适且清洁的工作环境，还可以保护身体健康，并避免因油烟积累导致的火灾风险。

二、排烟系统的原理排烟系统主要由排风罩、风机、排烟管道和排烟口组成。

排风罩是通过吸力将油烟、烟雾和异味吸入排烟系统中，然后通过风机进行排出。

排烟管道和排烟口起到将污染物排出室外的作用。

三、厨房排烟设计方案1. 室内排烟系统设计室内排烟是将油烟、烟雾和异味直接排出室外的一种方式。

在设计室内排烟系统时，需要合理安装排风罩，并确保其与炉灶之间的距离适当。

排风罩的位置应该足够接近炉灶，以便有效吸收污染物。

2. 室内外联动排烟系统设计室内外联动排烟系统是将油烟、烟雾和异味先进入室内排烟系统，然后通过管道将废气排出室外的设计方案。

这种设计方式适用于无法直接排烟到室外的厨房空间，如高层住宅或无烟囱的厨房。

在设计这种排烟系统时，需要考虑风机的位置和风管的布局，以确保废气能够有效地排出室外。

3. 循环风排烟系统设计循环风排烟系统通过滤清污染物后将空气再次释放到厨房中。

这种设计方式适用于无法排烟到室外的情况，但相比于前两种方案，它不能完全解决油烟和异味的问题。

4. 噪音控制在排烟系统的设计过程中，需要考虑到噪音控制的问题。

选择低噪音的风机，并采取隔音措施以减少噪音对居住环境的影响。

5. 定期维护为了保证排烟系统的正常运行，定期维护是必不可少的。

应定期清洁排风罩、风机和排烟管道，及时更换损坏的零件，并定期检查和维修排烟系统，以确保其正常运行。

结论厨房排烟是创造一个舒适、安全和清洁的厨房环境的关键。

合理的厨房排烟设计方案可以有效地将油烟、烟雾和异味排出厨房，保护人们的身体健康并减少火灾风险。

厨房排烟设计方案厨房作为家庭中烹饪美食的重要场所，良好的排烟系统至关重要。

它不仅能够有效地排除油烟和异味，保持厨房空气清新，还能为家人的健康提供保障。

下面，我们将详细介绍一套完整的厨房排烟设计方案。

一、厨房排烟系统的组成厨房排烟系统主要由烟罩、管道、风机和净化器等部分组成。

1、烟罩烟罩通常安装在炉灶上方，用于收集烹饪过程中产生的油烟。

其形状和尺寸应根据炉灶的类型和数量进行选择，以确保能够有效地覆盖油烟产生区域。

2、管道管道用于连接烟罩和风机，将油烟输送到室外。

管道的材质一般有不锈钢、镀锌钢板等，应具有良好的密封性和耐腐蚀性。

3、风机风机是排烟系统的核心部件，负责提供动力将油烟排出室外。

风机的选型应根据厨房的面积、炉灶的数量以及管道的长度和阻力等因素进行计算，以确保有足够的风量和风压。

4、净化器净化器用于净化油烟中的有害物质，减少对环境的污染。

常见的净化器有静电式、过滤式等，应根据实际需求选择合适的类型。

二、厨房排烟系统的设计原则1、风量计算风量是排烟系统设计的关键参数。

一般来说，每个炉灶的排风量应在 2000 3000 立方米/小时之间。

同时，还应考虑厨房的空间大小、人员活动等因素，适当增加风量。

2、风压计算风压是确保油烟能够顺利排出室外的重要参数。

风压的计算需要考虑管道的长度、弯头数量、管径大小等因素。

一般来说，风压应大于管道阻力和净化器阻力之和。

3、管道布局管道布局应尽量减少弯头和长度，以降低阻力。

管道应保持一定的坡度，以便于油烟的排出和清理。

同时，应避免管道穿越防火分区和重要房间。

4、风机位置风机应安装在便于维护和通风良好的位置。

一般来说，可以选择安装在屋顶、室外或专门的风机房内。

5、净化器选择净化器的选择应根据厨房的油烟排放量和排放标准进行。

对于油烟排放量较大的厨房，应选择净化效率高的净化器。

三、厨房排烟系统的安装要点1、烟罩安装烟罩应安装牢固，与炉灶之间的距离应符合设计要求。

烟罩的四周应密封良好，防止油烟泄漏。

烟机工作原理烟机，又称抽油烟机，是厨房中常见的一种厨房电器，主要用于吸收和排除烹饪产生的油烟和异味。

烟机的工作原理是通过风机将油烟和异味吸入，经过过滤处理后再排出室外。

下面将详细介绍烟机的工作原理。

1. 风机系统烟机的核心部件是风机系统，它通过产生负压，将厨房中产生的油烟和异味吸入烟机内部。

风机通常采用离心式或轴流式设计，能够产生足够的吸力，使得油烟和异味能够迅速被吸入烟机内部。

2. 过滤系统一旦油烟和异味被吸入烟机内部，就需要经过过滤系统进行处理。

过滤系统通常包括金属过滤网和活性炭滤网。

金属过滤网主要用于过滤油烟中的固体颗粒，而活性炭滤网则用于吸附异味和有害气体。

通过这两种过滤网的作用，油烟和异味得以有效净化，排出的空气更加清新。

3. 排气系统经过过滤处理后的空气需要排出室外，这就需要排气系统的支持。

排气系统通常包括排气管道和排气口，通过这些部件将处理后的空气排出室外。

排气系统的设计合理与否将直接影响到烟机的排烟效果，因此在安装烟机时需要特别注意排气系统的设置。

4. 控制系统现代烟机通常配备有智能控制系统，能够根据厨房中的油烟情况自动调节风机的转速。

当烹饪产生大量油烟时，控制系统会自动增加风机的转速，以提高排烟效果；而在烹饪结束后，控制系统则会自动降低风机的转速，节省能源的同时保持厨房空气清新。

总的来说，烟机的工作原理是通过风机系统将油烟和异味吸入，经过过滤处理后再排出室外。

风机系统产生的负压、过滤系统的过滤和排气系统的排气是烟机能够有效净化厨房空气的关键。

同时，智能控制系统的应用也使得烟机更加智能化、节能环保。

希望通过本文的介绍，读者能对烟机的工作原理有更加清晰的认识。

厨房排油烟系统
1、集烟罩罩口风速不低于0.5m/s。

2、厨房油烟排风量确定：
中式厨房：
L=40—50（次/h）.
西式厨房：
L=30—40（次/h）.
职工餐厅：
L=25—35（次/h）.
3、排烟管道
厨房排烟管道的水平段不宜太长一般水平最远距离不应超过15m并且要有2%以上的坡度水平末端设活接头以方便清理油垢。

排风速度按规范不得低于10m/s以防风速过低使油附着于烟道上接排风罩的支管应设风量调节阀
4、排烟风机：
常用的排烟风机有轴流风机、风机箱和离心风机3种1轴流风机以前应用较多但由于全压小在安装油烟净化器后很少应用。

2风机箱全压中等风量可以调节且噪声较低常在集烟罩距油烟排放口距离中等的厨房排烟系统中选用
3离心风机全压和风量都可以调节但由于噪声较大常需要做降噪处理。

当厨房位于建筑物的底部时其排风机宜安放在屋顶一方面可减少室内噪声污染同时排风风道处于负压状态可避免气味外溢。

风机安放在屋顶时一般选择离心风机。

厨房排烟设计方案厨房是家庭中烹饪美食的地方，但同时也会产生大量的油烟和热气。

如果不能有效地排出这些油烟和热气，不仅会影响厨房的空气质量，还会对居住者的健康造成威胁，甚至会污染室内其他区域。

因此，一个合理的厨房排烟设计方案至关重要。

一、厨房排烟系统的组成厨房排烟系统主要由排烟罩、排烟管道、风机和净化器等部分组成。

1、排烟罩排烟罩通常安装在炉灶上方，用于收集烹饪过程中产生的油烟和热气。

其形式多样，常见的有平板式、深罩式和运水烟罩等。

平板式排烟罩结构简单，价格较低，但排烟效果相对较差；深罩式排烟罩能够更好地聚拢油烟，排烟效果较好，但占用空间较大；运水烟罩则通过水幕来净化油烟，具有较好的净化效果，但成本较高。

2、排烟管道排烟管道负责将收集到的油烟和热气输送到室外。

管道材质一般有镀锌钢板、不锈钢板和铝合金板等。

镀锌钢板价格较低，但容易生锈；不锈钢板耐腐蚀性能好，但价格较高；铝合金板重量轻，但强度相对较低。

管道的形状有圆形和矩形两种，圆形管道风阻小，但安装相对复杂；矩形管道安装方便，但风阻较大。

3、风机风机是排烟系统的动力源，负责将油烟和热气抽出厨房。

风机的种类主要有离心风机和轴流风机。

离心风机风压较大，适用于较长的排烟管道；轴流风机风量大，适用于短距离排烟。

在选择风机时，需要根据厨房的面积、炉灶数量和排烟管道长度等因素来确定风机的风量和风压。

4、净化器净化器用于净化油烟，减少对环境的污染。

常见的净化器有静电式、过滤式和光解式等。

静电式净化器通过高压电场使油烟粒子带电，然后被吸附在电极板上；过滤式净化器则通过滤网过滤油烟；光解式净化器利用紫外线分解油烟分子。

二、厨房排烟设计的原则1、风量计算准确风量是厨房排烟设计的关键参数。

风量过小，无法有效排出油烟；风量过大，不仅会增加设备投资和运行成本，还会导致厨房内负压过大，影响炉灶的燃烧效果。

一般来说，每个炉灶的排风量应在 2000 2500m³/h 左右。

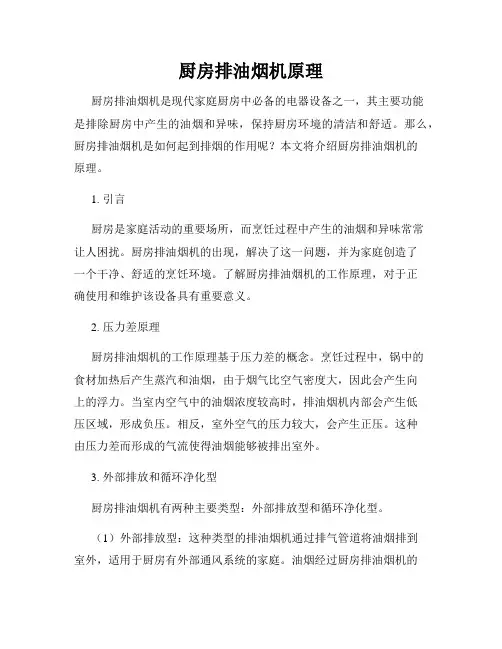

厨房排油烟机原理厨房排油烟机是现代家庭厨房中必备的电器设备之一，其主要功能是排除厨房中产生的油烟和异味，保持厨房环境的清洁和舒适。

那么，厨房排油烟机是如何起到排烟的作用呢？本文将介绍厨房排油烟机的原理。

1. 引言厨房是家庭活动的重要场所，而烹饪过程中产生的油烟和异味常常让人困扰。

厨房排油烟机的出现，解决了这一问题，并为家庭创造了一个干净、舒适的烹饪环境。

了解厨房排油烟机的工作原理，对于正确使用和维护该设备具有重要意义。

2. 压力差原理厨房排油烟机的工作原理基于压力差的概念。

烹饪过程中，锅中的食材加热后产生蒸汽和油烟，由于烟气比空气密度大，因此会产生向上的浮力。

当室内空气中的油烟浓度较高时，排油烟机内部会产生低压区域，形成负压。

相反，室外空气的压力较大，会产生正压。

这种由压力差而形成的气流使得油烟能够被排出室外。

3. 外部排放和循环净化型厨房排油烟机有两种主要类型：外部排放型和循环净化型。

（1）外部排放型：这种类型的排油烟机通过排气管道将油烟排到室外，适用于厨房有外部通风系统的家庭。

油烟经过厨房排油烟机的过滤和净化后，沿着排烟管道被排放到户外，使室内保持清洁和无异味。

（2）循环净化型：这种类型的排油烟机将油烟进行过滤和净化后，将净化后的空气循环送回室内。

首先，通过铝合金、不锈钢或活性炭等过滤器，将油烟中的固体颗粒和异味物质进行过滤和吸附。

其次，通过离心机、负离子净化器等设备进一步提高除烟效果。

最后，通过空气循环系统将净化后的空气送回厨房，减少能源消耗并提供良好的烹饪环境。

4. 过滤和净化系统厨房排油烟机中的过滤和净化系统是实现排油烟效果的重要组成部分。

（1）固体颗粒过滤：通过铝合金过滤器等物质，能够有效过滤掉油烟中的固体颗粒，防止油烟进入排油烟机内部。

（2）活性炭吸附：通过活性炭过滤器，能够有效吸附油烟中的异味物质，提高排烟效果和空气质量。

（3）离心分离：通过离心机制，将油烟中的微小液滴分离出来，进一步提高过滤效果。

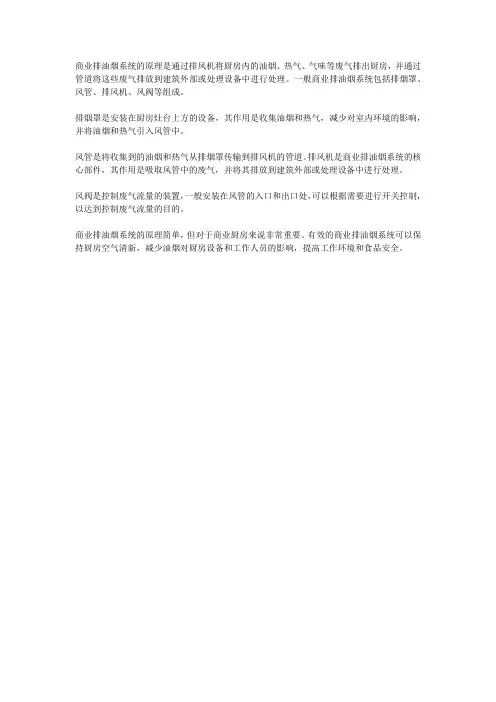

商业排油烟系统的原理是通过排风机将厨房内的油烟、热气、气味等废气排出厨房，并通过管道将这些废气排放到建筑外部或处理设备中进行处理。

一般商业排油烟系统包括排烟罩、风管、排风机、风阀等组成。

排烟罩是安装在厨房灶台上方的设备，其作用是收集油烟和热气，减少对室内环境的影响，并将油烟和热气引入风管中。

风管是将收集到的油烟和热气从排烟罩传输到排风机的管道。

排风机是商业排油烟系统的核心部件，其作用是吸取风管中的废气，并将其排放到建筑外部或处理设备中进行处理。

风阀是控制废气流量的装置，一般安装在风管的入口和出口处，可以根据需要进行开关控制，以达到控制废气流量的目的。

商业排油烟系统的原理简单，但对于商业厨房来说非常重要。

有效的商业排油烟系统可以保持厨房空气清新，减少油烟对厨房设备和工作人员的影响，提高工作环境和食品安全。
