溴化锂烟气利用型机组共25页

第16页/共55页
3：吸收器
★★★特点：①浓溶液通过滴淋装置均匀的分散在铜管上，形成膜，吸收面积增大。 ②吸收液吸收了冷剂蒸 气的蒸发潜热（这部分热量有冷媒水带给冷剂水）。 ③由于吸收是一个放热过程，冷却水把吸收的热量带 走（热量包含两部分；一部分有冷媒受传递给冷剂蒸气，再有冷剂蒸气传递给吸收液；另一部分从低温热 交换器来的浓溶液带来的热量）。 ④溶液泵使溶液有低压提升到高压。⑤低压发生器与吸收器之间设有溢 流管，当溶液发生结晶时，浓溶液通过溢流管流入吸收器，起自动熔晶作用，同时防止低发液位过高而使 浓溶液流入冷凝器的作用。（熔晶时这个管子温度非常热，使吸收器温度升高，起溶晶的作用。）
3．按驱动热源的利用方式分：1）单效 2）双效 3）多效
第10页/共55页
溴化锂吸收式制冷机的分类
4．按溶液循环流程分类
1）串联流程，分为两种， 一种是溶液先进入高压发生器，后进入低压发生器，最后流回吸收器； 另一种是溶液先进入低压发生器，后进入高压发生器，最后流回吸收器。
2）并联流程，溶液分别同时进入高、低压发生器，然后分别流回吸收器 3）串并联流程，溶液分别同时进入高、低发生器，高压发生器流出的溶液先进入低
潜热＞显热，常压（760毫米汞柱）下水100 ℃蒸发， ▲当压力只有1/00大气压时（绝对压力6mmHg）水能在4 ℃蒸发，我们的制冷机组就是用水蒸发来制去冷媒水
第2页/共55页
冷媒水的产生 蒸发器的原理
• 把冷剂水放在一个密封容器内，使容器中接近真空状态（ 6mmHg） 这时水在4 ℃蒸发。我们让冷水经过容器后被吸热，就可制出7℃冷 水（冷媒水）－－容器叫蒸发器
第37页/共55页
LS空调安全操作规程和保养维护
Ⅱ 开机（自动操作） 一．按压空调机控制面板上的操作开关3秒，系统就会进入开机状态，

一、工作原理与循环 1.工作原理
第7页/共48页
6.2 溴化锂吸收式制冷机原理
1.工作原理
第8页/共48页
6.2 溴化锂吸收式制冷机原 理
2.制冷系统
第9页/共48页
6.2 溴化锂吸收式制冷机原 理
2.制冷系统
第10页/共48页
6.2 溴化锂吸收式制冷机原 理
3、工作过程
• 发生器中产生的冷剂蒸气在冷凝器中冷凝成冷剂水，经U形管进入 蒸发器，在低压下蒸发，产生制冷效应。
6.4 双效溴化锂吸收式制冷机
一、双效溴化锂吸收式制冷机的循环
1. 串联流程
1：高压发生器 2：低压发生器 3：冷凝器 4：蒸发器 5：吸收器 6：高温热交换器 7：溶液调节阀 8：低温热交换器 9：吸收器泵 10：发生器泵 11：蒸发器泵 12：抽气装置 13：防晶管
第30页/共48页
6.4 双效溴化锂吸收式制冷机
2. 串联流程焓－浓度图
第31页/共48页
6.4 双效溴化锂吸收式制冷机
3. 并联流程
图4-4 双效溴化锂吸收式制冷机并联系统流程 1－高压发生器泵 2－高温换热器 3－吸收器 4－蒸发器 5－高压发生器 6－冷凝器 7－低压发生器 8、12－引射器
9－冷剂水泵 10－凝水换热器 11－低温换热器 13－溶液泵
6.1 溴化锂水溶液的性质
一、水
• 无毒、不燃烧、不爆炸； • 气化潜热大（约2500kJ／kg，比R12大16倍）； • 比容大，为43.37m3/kg； • 常压下的蒸发温度较高，常温下的饱和压力很低。例如当温
度为25℃时，它的饱和压力为3.167kPa； • 一般情况下，水在0℃时就结冰，因而限制了它的应用范围。
第27页/共48页

1）发生器的作用是用蒸汽或者热水使溴化锂 稀溶液中的水分蒸发变为浓溶液。
2）冷凝器的作用是冷却使水蒸汽气冷凝为纯 水。
3）蒸发器的作用是纯水蒸发吸热制冷。 4）吸收器的作用是溴化锂浓溶液吸收水分使 蒸发器的水不断蒸发。
12
原理图
13
原理图
14
五大回路
溴化锂装置 工作过程
热源 冷却水 冷水 冷剂水 溶液 回路 回路 回路 回路 回路
31
3、冷凝流程图
冷剂蒸汽
水
冷却水出 凉 水 塔
冷却水入
冷剂水 水
冷剂水 经U形管
进入 蒸发器 32
4、蒸发器
蒸发器由传热管、前后端盖、喷淋管、冷 剂水盘、冷剂水液囊、冷剂泵组成。从用户系 统来的冷水从端盖进入传热管内，使由冷剂泵 从冷剂水液囊中抽出淋激在传热管外的冷剂水 获得热量蒸发，成为冷剂蒸汽，部分未蒸发的 冷剂水落到水盘后被冷剂泵再次送入喷淋管喷 淋。冷水在热量被冷剂水带走后温度降低，流 出蒸发器，进入W905A。产生的冷剂蒸汽流入 吸收器。蒸发器内压力约为0.8~0.9kPa （6~7mmHg）。
23
机组流程图
24
机组组成及作用
高压
凝水热 发生器 低压
交换器
发生器
辅
助
低温热 交换器
主要 部件
冷凝器
部 件
高温热 交换器
蒸发器
吸收器
抽气装置 熔晶管 溶液泵 冷剂泵 控制箱
25
高压发生器流程图
高温冷剂蒸汽进入低压发生器
蒸汽
溴 化 锂 稀 溶 液
中 间 溶 液
中间溶液进入低压发生器
凝
水
26
1、高压发生器
5
工艺流程图

在家用空调领域，溴化锂吸收式制冷 机也逐渐受到青睐，因其能够提供舒 适健康的室内环境，同时具有节能和 环保的优点。
溴化锂吸收式制冷机在工业领域的应用
溴化锂吸收式制冷机在工业领域 的应用主要包括化工、制药、食 品加工等行业的冷却和冷冻系统
。
在这些行业中，溴化锂吸收式制 冷机能够提供稳定且高效的冷源 ，满足工业生产过程中的冷却和
溴化锂在水中的溶解度很 高，这使得它在许多应用 中成为一种有吸引力的溶 剂。溴锂的用途STEP 02
STEP 01
溴化锂被广泛用于吸收式 制冷机中，作为吸收剂和 制冷剂。
STEP 03
此外，溴化锂还用于制造 其他化学品，如溴化物和 锂盐，以及作为某些反应 的催化剂。
在吸收式制冷机中，溴化 锂能够吸收水蒸气，从而 产生冷却效果。
溴化锂吸收式制冷机的优缺点
优点
溴化锂吸收式制冷机具有高效节能、无机械传动部件、无磨损、无噪音、无震动、可靠 性高、运转平稳、操作简单、维修方便等优点。此外，由于溴化锂吸收式制冷机使用热 能为动力，因此对外界环境无污染，特别适合于在电力缺乏的地区使用。
缺点
溴化锂吸收式制冷机的缺点是制冷量较小，且需要使用大量的水作为冷却介质，因此不 适合于大规模的制冷用途。此外，溴化锂吸收式制冷机还需要定期清洗和保养，以保证
冷冻需求。
此外，由于其环保低噪、维护简 便等特点，溴化锂吸收式制冷机 在工业领域中的应用也得到了广
泛的推广。
溴化锂吸收式制冷机在其他领域的应用
除了在空调和工业领域的应用外，溴化锂吸收式制冷机在其他领域也有广泛的应用 。
例如，在交通运输领域，溴化锂吸收式制冷机可以用于火车、汽车、船舶等交通工 具的空调和冷藏系统。
与传统压缩式制冷机相比，溴化 锂吸收式制冷机具有更高的能效 比和更低的运行费用，能够为企 业节约能源成本。

冷剂水闪发所产生的冷剂蒸汽在这里冷 凝放热，使流过管内的热水进一步升温。
由于冷凝器中的冷剂水直接流至低压 发生器中，若扣除阻力损失，低压发生 器中溶液质量的分数基本恒定，即低压 发生器中的发生过程是在等质量分数下 进行的。点5与点4基本相近。
二．热水和冷水采用同一回路的直 燃型冷热水机组
在机组中，冷却盘管兼用作加 热盘管，冷水泵兼用作热水泵。制 热水时，热水在原来的冷水回路中 流动。
（2）冷剂回路 3—3’为冷剂水凝结放热过程。 来自高压发生器的冷剂蒸汽在这
里冷凝放热，使流过管内的热水温度 升高。同时，冷凝的冷剂水流回高压 发生器。
§7-3 直燃型溴化锂吸收式冷温 （热）水机组的型式与结构
一．直燃机的分类 根据直燃机的燃料分：燃油型、燃气型 、双燃料型； 从功能上分：单冷型、制冷及采暖型、 标准型（制冷、采暖、卫生热水）
1.制热工作原理
制热工作原理：发生器中的溶液被 高温烟气加热，产生的高温冷剂蒸汽， 进入蒸发器中，在蒸发器中冷剂蒸汽 放出热量凝结为冷剂水，放出的热量 加热管内的热水，凝结的冷剂水进入 吸收器中。同时从发生器中流出的浓 溶液经管道、溶液热交换器流入吸收 器中，与冷剂水混合稀释后，经溶液 泵重新送入发生器。
直燃型双效溴化锂冷温（热）水机 组和蒸汽型双效溴化锂吸收式制冷机组 相同，溶液回路亦有串联流程和并联流 程。
构成热水回路提供热水有三种方式：
（1）将冷却水回路切换成热水回路， 以吸收器，冷凝器和加热盘管构成热水 回路； （2）热水和冷水采用同一回路，以蒸 发器和加热盘管构成热水回路； （3专）设热水回路、以热水器和加热盘管
构成专用的热水回路。
一．将冷却水回路切换成热水回路的 直燃型冷热水机组
1．工作原理（以串联为例） 在这种冷热水机组中，冷却盘

冷却水 再生
溴化锂溶液
燃料 发生器
冷凝器
单效用吸收冷冻机
开 溶液再生
冷却水
燃料
开
冷水
冷却水 吸收器 蒸发器
双效用吸收式冷冻机 （2个发生器组成，效率大幅提高）
冷凝器 冷却水
冷水
吸收式制冷机工作原理
发生器
冷凝器
用冷需求 燃料
热交换器
冷却水
冷水出水
冷水回水
吸收器 蒸发器
荏原吸收式制冷机原理图
基本知识
益于地球
始于荏原
—— 荏原产品知识介绍
ppt课件
1
溴化锂吸收式制冷机工作原理
溴化锂吸收式制冷机工作条件：
1、机组内部为近乎真空的状态。
2、溴化锂水溶液具有很强的吸水性。
为何热量可生成冷水
水在7mmHg状态下，3-4度蒸发，单效机组主要是由吸收 器、蒸发器、发生器、冷凝器组成 关闭
水&水蒸气 溴化锂溶液
2Fe + 3H2O
Fe2O3 + 3H2
产生红锈 腐蚀
无氧气存在：
3Fe + 4H2O
Fe3O4 + 4H2
产生黑锈 不再腐蚀
真 空 是 溴 化 锂 机 组 的 生 命 ！
大型氦质谱分析仪
日本进口 (日本真空技术株式会社）
检测精度10-12 Pa.m3/Sec
双重全自动抽气系统（钯管可选）
基本知识
温度
溴化锂溶液结晶性
一定温度下的溴化锂饱和 水溶液，当温度降低时，由于 溴化锂在水中溶解度的减小， 就会形成结晶现象，造成事故。 作为机组的工质，溴化锂溶液 应始终处于液体状态，无论是 运行或停机期间，都必须防止 溶液结晶，这一点非常重要。

SV
9.0℃
上屏
0X 0X
下屏 退出
X X0
设定
中央监控系统
支持楼宇自控Modbus,BACnet协议,TCP/IP协议,方 便与上级系统连接 远程控制单元可以通过RS232,RS485，RS422通用串 行接口直接连接 可通过BACnet转换器接入BMS智能大厦控制系统
1.登陆界面
LG自主开发中央监控软件
开始生产蒸汽20型00溴化荣锂获吸第收六式届制中冷国机制冷空调设备信得过产品
研制生产AHU2、00F1CU荣获第七届中国制冷空调设备信得过产品，R-134a
生产核电站用高安全离离心心机式获冷得冻章机荣实奖 生产节能型溴20化02锂吸研收制式开制发冷GH机P机组
研制开发低温20溴03化锂H型吸吸收收式式冷制冻冷机机投放中国市场 研制开发R-122030冷5 媒在离青心岛机城阳建立新工厂，扩大企业规模， 新型S 开发微电脑控制型溴型化溴锂冷吸机收投式放冷中温国水市机场 向欧洲出口溴20化08锂吸推收出式第设四备代风冷热泵机组，高效变频离心机和变 成功开发2000冷吨燃频气螺型杆溴机化投锂放制中冷国机市组场
公司概览
产品介绍
售后服务
我们的顾客
中文名称：乐金
创 立 日：1947年1月5日 地 址：韩国首尔市
销 售 额：年销售额8500亿人民币
排 名：LG集团位居世界500强企业第67位，是韩国 第二大产业集团
集团概况：LG集团在全球拥有20万员工，在171个国家 与地区建立了300多家海外办事机构
事业领域：LG事业领域覆盖电子、化学、机械金属、金 融以及公益、体育等多个领域
10%~100%无级调节
溶液泵采用宽频变频技术，部分负荷运转保证机组高效节能运转；

具体化学反应
溴化锂溶液对金属的腐蚀性及缓蚀剂
溴化锂溶液对金属的腐蚀性表现为如下化学反应: Fe+H2O+0.5O2 Fe(OH)2 Fe(OH)2 +0.5 H2O+ 0.25O2 Fe(OH)3 4Fe(OH)2 Fe3O4 +Fe+ 4 H2O
2Cu+0.5O2 Cu2O
2Cu+2H2O+0.5O2 2Cu(OH)2
热能驱动 溴化锂吸收式制冷机组
制冷机
电能驱动
电制冷机组
溴化锂吸收式机组特点： 1、以热能为动力，能源利用范围广； 2、安装基础要求低； 3、制冷机在真空状态下运行，无高压爆炸危险； 4、制冷量调节范围广。冷量无级调节范围20-100%。 5、溴化锂溶液环保，无臭、无毒。 6、气密性要求高
电制冷机组特点： 1、密封性要求不高； 2、冷却水循环量小； 3、制冷效率高但耗电量巨大； 4、制冷剂可能造成污染； 5、属于压力容器；
第2页，共199页。
第一部分 吸收式制冷机的发展现状
国外的发展过程 ：
1. 美国是溴化锂制冷机的创始国，目前日本等国的溴冷机也都有较大的发展。
2. 美国开利公司于1945年试制出第一台制冷量为523KW（45×104kcal/h）的单效溴冷机 ，开创了利用溴化锂水溶液为工质对做为吸收剂的吸收式制冷新领域。美国不仅创造了单 效溴冷机，而且在世界上又率先研制出了双效溴冷机。现已研制出了直燃型、热水型和太 阳能型等新型溴冷机。同时还研制了冷温水机组和吸收式热泵等新机组。 3. 日本一家汽车公司于1959年研制出制冷量为689KW（60×104kcal/h）的单效溴冷机 ，1962年茬原制造所又研制出双效溴冷机。日本溴冷机无论在生产数量、性能指标、应用范围

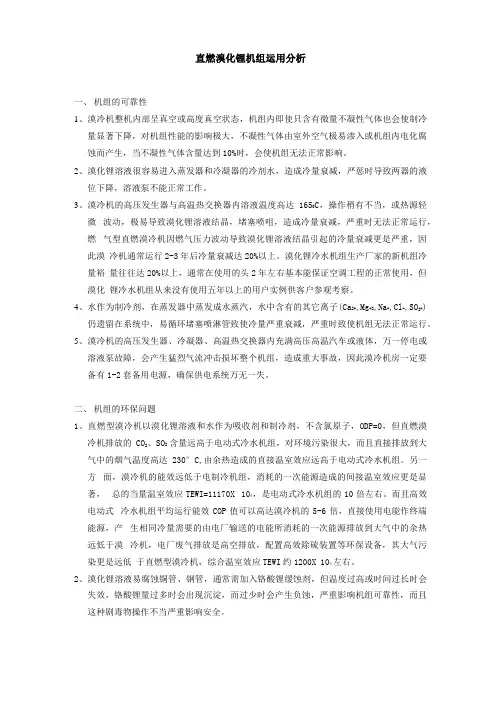

直燃溴化锂机组运用分析一、机组的可靠性1、漠冷机整机内部呈真空或高度真空状态，机组内即使只含有微量不凝性气体也会使制冷量显著下降，对机组性能的影响极大，不凝性气体由室外空气极易渗入或机组内电化腐蚀而产生，当不凝性气体含量达到10%时，会使机组无法正常影响。

2、漠化锂溶液很容易进入蒸发器和冷凝器的冷剂水，造成冷量衰减，严惩时导致两器的液位下降，溶液泵不能正常工作。

3、漠冷机的高压发生器与高温热交换器内溶液温度高达1650C，操作稍有不当，或热源轻微波动，极易导致漠化锂溶液结晶，堵塞喷咀，造成冷量衰减，严重时无法正常运行，燃气型直燃漠冷机因燃气压力波动导致漠化锂溶液结晶引起的冷量衰减更是严重，因此漠冷机通常运行2-3年后冷量衰减达20%以上。

漠化锂冷水机组生产厂家的新机组冷量裕量往往达20%以上，通常在使用的头2年左右基本能保证空调工程的正常使用，但漠化锂冷水机组从来没有使用五年以上的用户实例供客户参观考察。

4、水作为制冷剂，在蒸发器中蒸发成水蒸汽，水中含有的其它离子(Ca2+,Mg+2,Na+,Cl-,SO2+)仍遗留在系统中，易循环堵塞喷淋管致使冷量严重衰减，严重时致使机组无法正常运行。

5、漠冷机的高压发生器、冷凝器、高温热交换器内充满高压高温汽车或液体，万一停电或溶液泵故障，会产生猛烈气流冲击损坏整个机组，造成重大事故，因此漠冷机房一定要备有1-2套备用电源，确保供电系统万无一失。

二、机组的环保问题1、直燃型漠冷机以漠化锂溶液和水作为吸收剂和制冷剂，不含氯原子，ODP=0，但直燃漠冷机排放的CO2、SO2含量远高于电动式冷水机组，对环境污染很大，而且直接排放到大气中的烟气温度高达230°C,由余热造成的直接温室效应远高于电动式冷水机组。

另一方面，漠冷机的能效远低于电制冷机组，消耗的一次能源造成的间接温室效应更是显著，总的当量温室效应TEWI=11170X 104，是电动式冷水机组的10倍左右。

重要参数 压力：50-60mmHg 温度：100-120℃左右。
冷凝器
由传热管及前后端盖组成。来自冷却塔的冷却水（约32℃） 从端盖流进导热管内，使传热管外侧的来自发生器的冷剂蒸 汽冷凝，产生的冷剂水由U形管流入蒸发器水盘。冷凝器与 发生器处在一个筒体（上筒体）内，中间由隔热层和挡液板 隔开，压力相当。
溴化锂吸收式制冷机原理及特点
工作原理说明
如前图所示，溶液泵将吸收剂中的稀溶液抽出，经热交换器升温后 进入发生器，在发生器中被热水加热，产生冷剂蒸汽，溶液浓缩成 浓溶液。浓溶液经热交换器传热管间，加热管内流向发生器的稀溶 液后，温度降低，回到吸收器。发生器产生的冷剂蒸汽流入冷凝器 内，被流经冷凝器传热管内的冷却水冷凝成冷剂水，热量被带入大 气中。产生的冷剂水则经U型管节流后进入蒸发器，因蒸发器中压 力较低，一部分冷剂水闪发成冷剂蒸汽，而另一部分冷剂水则因热 量被闪发的那一部分带走而的冷剂蒸汽和闪发产生的冷剂降温成饱 和冷剂水后流入蒸发器的水盘，被冷剂泵抽出喷淋在蒸发器传热管 表面，吸收流经传热管内冷水的热量而沸腾蒸发，成为冷剂蒸汽。 产生蒸汽一起进入吸收器，被回到吸收器中的浓溶液吸收。冷水则 在热量被冷剂水带走后温度降低，流出机组，返回用户系统作为冷 冻水。浓溶液在吸收了冷剂蒸汽后，浓度降低，成为稀溶液，被溶 液泵在此送往发生器加热浓缩。这个过程不断循环进行，蒸发器就 连续不断地制取所需温度的冷水。
冷却水在吸收了冷剂蒸汽冷凝放出的热量后流出冷凝器，进 入冷却塔。
溴化锂吸收式制冷机原理及特点
蒸发器 由传热管、前后端盖、喷淋管、冷水水盘、液囊、冷剂泵组成。从用户系统来的 冷水从端盖进入传热管，使由冷剂泵从冷剂水液囊中抽出，喷淋在传热管外的冷 剂水获得热量蒸发，成为冷剂蒸汽，部分未蒸发的冷剂水落到水盘后被冷剂泵再 次送入喷淋管喷淋。冷水在热量被冷剂水吸收后温度降低，流出蒸发器，进入客 户系统。产生的冷剂蒸汽流入吸收器。蒸发器内压力约为0.8kPa(6～7mmHg)。 蒸发器材质：低温部分采用低磷脱氧紫铜管，高温部分采用铜镍合金管，铜管臂 厚0.6-0.8mm。 蒸发器液面正常控制在1/3处，蒸发器内压力正常为6-7mmHg，水4℃蒸发,利用水 的蒸发潜热制冷。(100℃的水变成100℃水蒸汽需要吸收539千卡的热量) 蒸发器铜管冻裂的原因 冷水泵停后，联锁失效，溴冷机仍运行(异常停机，应急时，应检查冷水泵， 并立刻关闭蒸汽总阀防结晶)； 里面管道脏堵，尤其是新投入使用的机组 (可以从压损中看出管子是否堵)； 管里面有空气（在总的回水管上,安装膨胀水箱，补水、排气) 机组的四重保护 冷水泵与溴冷机联锁 冷水出口流量低于50%（开关） 冷水出口温度低保护 冷水温度低

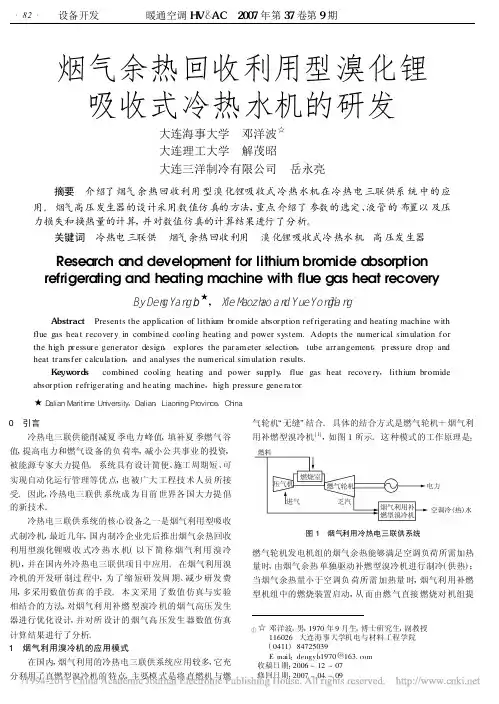

烟气余热回收利用型溴化锂吸收式冷热水机的研发大连海事大学　邓洋波☆大连理工大学　解茂昭大连三洋制冷有限公司　岳永亮摘要　介绍了烟气余热回收利用型溴化锂吸收式冷热水机在冷热电三联供系统中的应用。

烟气高压发生器的设计采用数值仿真的方法,重点介绍了参数的选定、液管的布置以及压力损失和换热量的计算,并对数值仿真的计算结果进行了分析。

关键词　冷热电三联供　烟气余热回收利用　溴化锂吸收式冷热水机　高压发生器Research and development for lithium -bromide absorption refrigerating and heating machine with flue gas heat recoveryB y De n g Ya n g b o ★,Xi eMa o z h a o a n d Yu eYo n g l i a n gAbstract Presents the application of lithium -br omide absor ption r ef riger ating and heating machine withflue gas hea t r ecover y in combine d cooling heating and power system.Adopts the numer ical sim ulation f or the high pr essur e gener ator design ,explor es the par am eter selection ,tube arr angement ,pr essure drop and heat tr ansf er c alcula tion ,and analyses the num erical sim ulation r esults.Keyword s combined cooling heating and power supply ,flue gas heat recove ry ,lithium -br omideabsor ption r efr iger ating and he ating machine ,high pressur e gene ra tor★D alian Maritime Un iversity ,Dalian ,Liaon ing Provin ce ,Ch ina0　引言冷热电三联供能削减夏季电力峰值,填补夏季燃气谷值,提高电力和燃气设备的负荷率,减小公共事业的投资,被能源专家大力提倡。

烟气补燃型溴化锂机组在工业炉窑余热中的应用摘要：烟气补燃型溴化锂机组以燃气发电机组、工业炉窑或其它装置排放的高温余热烟气作为驱动热源，制取满足工艺或采暖及空调用热水，能有效回收利用高温余热，节能效果显著，是余热供热领域中的重要技术装备。

本文介绍了一种工业炉窑高温烟气余热利用装置，通过与以往常规设计对比，有一定的推广价值。

关键词：烟气补燃型溴化锂机组；工业炉窑；高温烟气；余热利用；abstract：the fume complementary type lithium bromide unit will adopt high-temperature residual heat fume emitted from gas turbine generators, industrial furnaces or other devices to make hot water which can meet the process requirement, heating or air conditioning requirement. thereforehigh-pressure residual heat can be recovered effectively and energy can be saved significantly, which is an important technical installation in the field of heating with residual heat. this article introduces a kind of high-pressure residual heat utilization device produced by industrial furnace, comparing with traditional design; it is valuable to be popularized.key words： the fume complementary type lithium bromide, industrial furnaces, high-temperature fume, residual heatutilization;中图分类号： tu201.5文献标识码：a 文章编号：2095-2104（2013）0 引言工业生产中产生大量的费烟气，对于那些流量大、流量稳定的高温烟气（一般大于600℃），其余热回收比较容易，但对于那些流量不稳定和温度较低的烟气，由于回收比较困难，往往利用率不高。
