溴化锂吸收式热泵之工业余热利用一、溴化锂吸收式热泵技术概述及相关政策热泵技术概述：溴化锂吸收式热泵是在吸收式技术基础上开发出的利用工业余热的设备，溴化锂吸收式热泵有两种热量利用方式：一种方式是利用高温热源如蒸汽、燃气、高温热水为动力将低温热源的热量提高为中温品味的热量，供采暖或工艺使用。
另一种方式是利用大量的高于环境温度的低品位的热水，制取高品味可以使用的热水。
吸收式技术已是一项成熟的技术，并已经经数十年的使用实践证明，故吸收式热泵在技术上已经是一项非常成熟的技术。
基于溴化锂吸收式热泵可大量使用工业余热，且技术熟可靠，成吸收式热泵技术得到国家政策的支持。
相关政策：国家相关政策一：（二）主要目标到2015年，全国万元国内生产总值能耗下降到0.869吨标准煤，实现节约能源6.7亿吨标准煤。
（十一）实施节能重点工程。
包括余热余压利用、加快节能减排技术开发和推广应用。
（三十一）加快节能减排技术推广应用。
国家发布重点节能技术推广目录包括吸收式热泵供暖技术研发及产业化。
（2011年同方川崎吸收式热泵项目被列为《国家可再生能源建筑应用吸收式热泵产品研发及产业化示范项目》）（四十三）加快推行合同能源管理。
摘自：国务院关于印发《“十二五”节能减排综合性工作方案》〔2011〕26号国家政策二：同方川崎空调设备有限公司获得2011年可再生能源建筑应用补助资金，项目名称为《吸收式热泵供暖技术产品研发及产业化》。
自：财建部文件财建〔2011〕442号二、技术应用情况溴化锂吸收式热泵可大量利用工业余热，节能作用明显，在工业生产和民用采暖上得到广泛使用。
如利用工业中余热的热量进行小区的采暖可以减少煤炭或煤气的消耗；利用电厂冷却塔的冷却水热量进行首站供热提高发电量，减少煤炭的消耗；锅炉水进入锅炉前利用热泵进行预热，可提高锅炉的效率，减少煤耗。
在生产工艺中使用热泵可减少工艺过程的能耗，实现能量的循环使用。
三、技术效益分析；溴化锂吸收式热泵的能量利用率COP一般为：1.7-2.5，即一份的有效热量可得到1.7~2.5份有用热，对应的节能率为40~60%。
溴化锂机组工作原理溴化锂机组是一种常见的吸收式制冷机组，其工作原理是利用溴化锂溶液吸收水蒸气来实现制冷的过程。
下面将从溴化锂机组的原理、工作流程、优点、应用领域和发展趋势等方面进行详细介绍。
一、溴化锂机组的原理1.1 溴化锂机组利用溴化锂溶液对水蒸气的吸收和释放来实现制冷。
1.2 在吸收过程中，水蒸气被溴化锂溶液吸收，形成溴化锂溶液和水的混合物。
1.3 在释放过程中，通过加热溴化锂溶液，使其释放水蒸气，从而实现制冷效果。
二、溴化锂机组的工作流程2.1 蒸发器中的水蒸气被溴化锂溶液吸收，形成溴化锂溶液和水的混合物。
2.2 混合物经过泵送至冷凝器，加热溴化锂溶液，释放水蒸气。
2.3 释放的水蒸气通过冷凝器冷却凝结成液态水，然后返回蒸发器循环。
三、溴化锂机组的优点3.1 高效节能：溴化锂机组具有高效节能的特点，能够有效降低能耗。
3.2 稳定性好：溴化锂机组运行稳定，制冷效果较为可靠。
3.3 适用范围广：溴化锂机组适用于各种规模的制冷系统，应用领域广泛。
四、溴化锂机组的应用领域4.1 工业制冷：溴化锂机组广泛应用于工业制冷领域，如化工、制药等行业。
4.2 商业建筑：溴化锂机组也常用于商业建筑的空调系统中，为建筑提供舒适的环境。
4.3 医疗设备：溴化锂机组在医疗设备的制冷系统中也有一定的应用，确保设备的正常运行。
五、溴化锂机组的发展趋势5.1 环保节能：未来溴化锂机组将更加注重环保节能，采用更加环保的制冷剂和技术。
5.2 智能化：溴化锂机组将向智能化方向发展，提高运行效率和控制精度。
5.3 多功能化：未来的溴化锂机组可能会具备更多的功能，如热回收、热泵等，实现能源的综合利用。
总之，溴化锂机组作为一种高效节能的制冷设备，具有广泛的应用前景和发展空间。
随着技术的不断进步和创新，溴化锂机组将在未来的制冷领域发挥更加重要的作用。
直燃型溴化锂吸收式冷热水机组工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!直燃型溴化锂吸收式冷热水机组工作原理1. 介绍直燃型溴化锂吸收式冷热水机组是一种高效节能的制冷设备，利用溴化锂吸收制冷剂实现冷热水的制冷供暖。
溴化锂吸收式冷(热)水机组能效等级的研究
近年来，人们越来越重视能源利用效率，在能源利用和环境保护的关系上给予了更多的重视，利用溴化锂吸收式冷(热)水机组受到越来越多的关注。
因此，研究这类系统的能效等级具有重要意义。
本文从总体上研究溴化锂吸收式冷(热)水机组的能效等级：
一、能源利用效率
1、系统配置
溴化锂吸收式冷(热)水机组包括控制系统、传动系统、循环系统和冷(热)水机组本身，各系统之间的相互协调工作，对整个系统的能源利用效率有着极大的影响。
2、缓冲储存装置
缓冲储存装置的正确安装能够改善溴化锂吸收式冷(热)水机组的能源利用效率，克服了冷(热)水机组单次循环的能量损失，可以起到节能的作用。
3、制冷剂的选择
溴化锂吸收式冷(热)水机组采用的冷媒具有较高的制冷效率，提高了整个系统的能源利用效率。
二、功率损失和其他细节
1、抗电磁干扰性
溴化锂吸收式冷(热)水机组采用特殊的传动系统技术，充分利用空气，可以很好地降低受到电磁干扰的可能，保障系统正常运行。
2、传动系统可靠性
溴化锂吸收式冷(热)水机组应用在液体系统中，其传动系统的可靠性将至关重要，确保系统css能耗的长期稳定运行。
3、羊毛党弊病
溴化锂吸收式冷(热)水机组中在运行中不可避免会存在羊毛党弊病，因此，应采取有效措施，降低损失，保证系统达到能效等级的最佳性能。
综上所述，在研究溴化锂吸收式冷(热)水机组的能效等级时，必须全面考虑各个系统的工作特性和其他细节，采取有效措施，保证系统性能优异，为节能减排工作做出应有的贡献。
文章编号:CAR257溴化锂吸收式热泵机组在余热供热领域中的应用张长江(江苏双良空调设备股份有限公司江阴 214444摘要溴化锂吸收式热泵机组以热能驱动运行,从低品位热源吸取热量,制取满足工艺或采暖用热水或蒸汽,能有效回收利用低温热能,节能效果显著,是余热供热领域中的重要技术装备。
本文介绍了多种溴化锂吸收式热泵机组及其应用案例,为不同余热资源、热能条件和供热需求的场所进行余热供热设计提供技术参考。
关键词溴化锂吸收式热泵机组余热利用供热一类热泵二类热泵APPLICATION OF LITHIUM BROMIDE ABSORPTION HEAT PUMP IN WASTE HEAT RECOVERY SECTORZhang Changjiang(Jiangsu Shuangliang Air-conditioning Equipment Company Ltd., Jiangyin 214444Abstract Lithium bromide absorption heat pump unit operate with heat energy source; obtain heat from low level waste heat to produce hot water or steam for industrial process heating or air-conditioning heating; it can recover low temperature waste heat efficiently and save energy significantly. So it is key equipment in waste heat recovery heating sector. This paper introduces several kinds of lithium bromide absorption heat pumps with application case studies and it may serve as references when design waste heat recovery heating system on different waste heat source, under different heat energy condition and for different heating requirements.Keywords Lithium bromide absorption Heat pump unit Waste heat recovery Heating The first category heat pump The second category heat pump能源是国民经济发展的物质基础,随着国民经济的快速发展和人民生活水平的不断提高,我国对能源的需求量日益增大,经济和社会快速发展面临的能源约束矛盾和能源使用带来的环境污染问题日益突出。
溴化锂吸收式热泵在集中供热系统中的应用及节能性研究摘要：这篇文章主要分为两部分内容，首先介绍溴化锂吸收式热泵工作原理及其特点，其次介绍溴化锂吸收式热泵在集中供热中具体应用，从四个方面出发进行阐述，分别是分析运行数据、热电厂回收凝汽器余热中应用、回收城市污水余热集中供暖中应用、城市供热管网扩容中应用，这部分是本文重点内容，希望给有关机构提供参考与借鉴。
关键词：溴化锂吸收式热泵；集中供热系统；节能性引言：现阶段，国家对能源节约和环境保护理念更为倡导，因此，热泵得到广泛应用和推广，其优势非常明显，不仅高效且环保，节能减排综合成效良好。
当前热泵类型比较多，适用热泵的条件不同，其功能也有很大差异，其中效果最为明显的是溴化锂吸收式热泵。
接下来本文详细论述溴化锂热泵相关内容。
1.工作原理和特点1.1工作原理通过研究和分析可知，溴化锂吸收式热泵与单效吸收式制冷机具有同样运行原理。
其发生器输入热量与吸收热量之和就是其制取热量，由此看来，制热的热力系数在1以上，通常情况下，在1.6—1.8之间，但是对于燃料锅炉而言，想要制取相同温度热水，其热力通常为0.7—0.85之间。
因此，应用溴化锂吸收式热泵开展供热工作，能够促进能源消耗的降低。
可以作为溴化锂吸收式热泵高温驱动热源的有很多，包括燃料能源中天然气、轻油等，或者应用工厂排出废余热水或废余蒸汽，或者应用发电机、煤炉等排出的废、余热烟气。
可以作为其低温余热的废热也有很多，如城市供暖尾水、电厂冷却水、地热水、化工废热水等[1]。
1.2工作特点1.2.1 节能性十分显著对比燃气锅炉，在相同热量和温度热水的制取中，溴化锂吸收式热泵所消耗燃料仅仅是燃气锅炉一半，能够大幅度节省能源。
1.2.2 热源水、大温差热水设计的实现相比蒸汽压缩式热泵，溴化锂吸收式热泵具有完全不同的工质性质，对低温热源侧温差设计可以达到20℃，对热水侧温差设计可以最高达到55℃。
然而，相比之下，蒸汽压缩式水源热泵，其同侧水源温差设计通常在10℃以内。

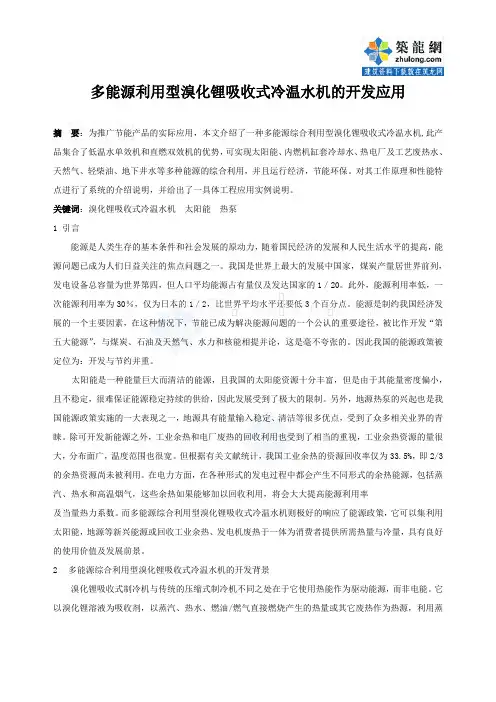

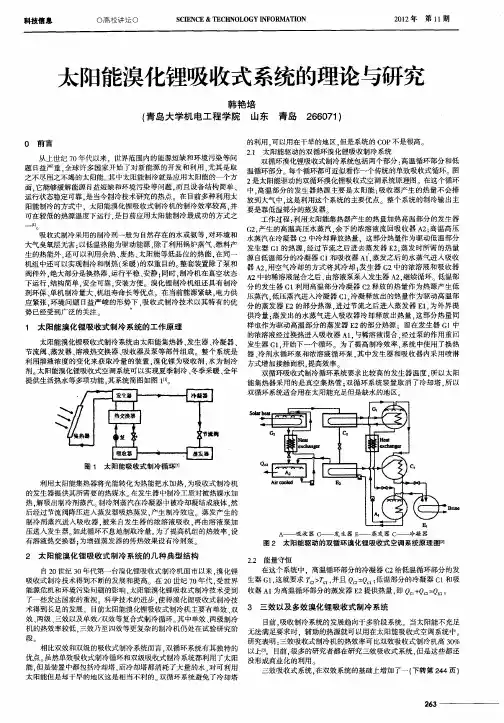

多能源利用型溴化锂吸收式冷温水机的开发应用摘要：为推广节能产品的实际应用，本文介绍了一种多能源综合利用型溴化锂吸收式冷温水机,此产品集合了低温水单效机和直燃双效机的优势，可实现太阳能、内燃机缸套冷却水、热电厂及工艺废热水、天然气、轻柴油、地下井水等多种能源的综合利用，并且运行经济，节能环保。
