SX-200驻波表使用说明

天线xx测试方法SX－400驻波比功率计是日本第一电波工业株式会社的“钻石天线”系列产品，它是一种无源驻波比功率计，将它连接在电台与天线之间，通过简单的操作可测量电台发射功率、天线馈线与电台不匹配引起的反射功率及驻波比，此外在单边带通信中本功率计还可作为峰值包络功率监视器。

本仪表作为电信、军队、铁路(无线检修所)等无线通信部门的常用仪表被广泛使用，由于使用说明书为日文，阅读不便，为便于现场人员正确使用，现将使用方法和注意事项介绍如下。

1仪表表头、开关、端口功能仪表表头、开关、端口位置见图1①表头：用于指示发射功率、反射功率、驻波比及单边带应用时峰值包络功率的数值。

表头上共有5道刻度。

从上往下，第1、2道刻度为驻波比刻度值，第一道刻度右侧标有“H”，当电台输出功率大于5W时，应从该刻度上读取驻波比值；第二道刻度右侧标有“L”，当电台输出功率小于5W时，应从该刻度上读取驻波比值；第3、4、5道刻度为功率值刻度，分别对应功率值满量程200W、20W、5W 档位。

②RANGE(量程开关选择功率测量量程，共三档，分别为200W、20W、5W。

③FUNCTION(测量功能选择开关置于“POWER”时，进行发射功率(FWD)、反射功率(REF)测量。

'置于“CAL”时，进行驻波比(SWR)测量前的校准。

置于“SWR”时，进行驻波比(SWR)测量④CAL(校准旋钮)进行驻波比(SWR)测量前(被测电台处于发射状态下)，用此旋钮进行校准，应将指针调到表头第一道刻度右侧标有“”处。

⑤POWER(功率测量选择开关置于“FWD”时，进行电台发射功率测量。

置于“REF”时，进行反射波功率测量。

置于“OFF”时，停止对电台各种功率的测量。

⑥AVG、PEPMONI(平均值或峰值包络功率测量选择开关)测发射功率、反射波功率、驻波比时，该开关应弹起，呈“■”状态，此时表头所指示的是功率的平均值(AVG)。

作为单边带峰值包络功率(PEPMONI)监视器时，该开关应按下，呈“━”状态。

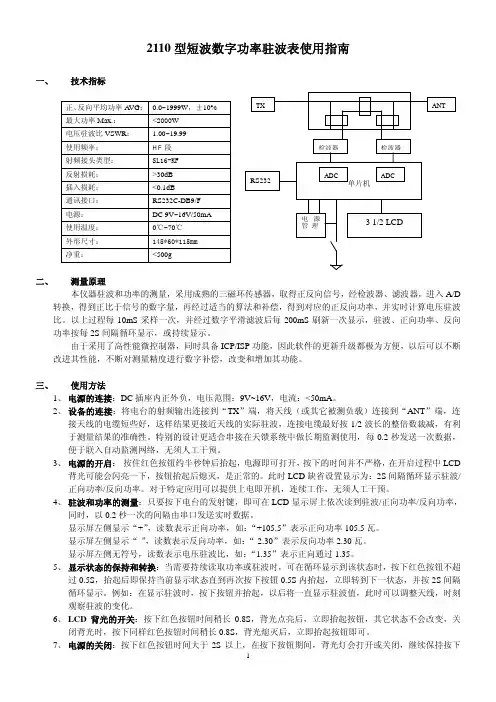

2110型短波数字功率驻波表使用指南一、技术指标正、反向平均功率A VG ： 0.0~1999W ，±10% 最大功率Max.： <2000W 电压驻波比VSWR ： 1.00~19.99 使用频率： HF 段 射频接头类型： SL16-KF 反射损耗： >30dB 插入损耗： <0.1dB 通讯接口： RS232C-DB9/F 电源： DC 9V~16V/50mA 使用温度： 0℃~70℃ 外形尺寸： 145*60*115mm 净重：<500g二、测量原理本仪器驻波和功率的测量，采用成熟的三磁环传感器，取得正反向信号，经检波器、滤波器，进入A/D 转换，得到正比于信号的数字量，再经过适当的算法和补偿，得到对应的正反向功率，并实时计算电压驻波比。

以上过程每10mS 采样一次，并经过数字平滑滤波后每200mS 刷新一次显示，驻波、正向功率、反向功率按每2S 间隔循环显示，或持续显示。

由于采用了高性能微控制器，同时具备ICP/ISP 功能，因此软件的更新升级都极为方便，以后可以不断改进其性能，不断对测量精度进行数字补偿，改变和增加其功能。

三、 使用方法1、 电源的连接：DC 插座内正外负，电压范围：9V~16V ，电流：<50mA 。

2、 设备的连接：将电台的射频输出连接到“TX ”端，将天线（或其它被测负载）连接到“ANT ”端，连接天线的电缆短些好，这样结果更接近天线的实际驻波，连接电缆最好按1/2波长的整倍数裁减，有利于测量结果的准确性。

特别的设计更适合串接在天馈系统中做长期监测使用，每0.2秒发送一次数据，便于联入自动监测网络，无须人工干预。

3、电源的开启： 按住红色按钮约半秒钟后抬起，电源即可打开，按下的时间并不严格，在开启过程中LCD背光可能会闪亮一下，按钮抬起后熄灭，是正常的。

此时LCD 缺省设置显示为：2S 间隔循环显示驻波/正向功率/反向功率。

SiteMaster S331D使用说明书一、使用仪器前：1、Site Master 的预防维护由清洗部件、检查和清理仪器上的射频转接头及所有附件构成。

在清洁 Site Master 时，使用温和清洁剂的软布来清理( 注意：为了避免损坏显示屏或部件，不要有机溶剂或腐蚀性清洁剂。

); 清洁 RF 转接器和中心针时，要使用沾有工业酒精的棉布擦拭;观察转接器表面。

N(f)转接器的孔针和 N(m)转接器的针头一定不能断裂，要保证其外表完好无损。

2、当使用交直流转换器时，一般要用三线电缆插头连接三线电源插座。

如果没有使仪器接地就供电的话，可能会有触电的危险3、电池完全充电后可持续工作达2.5 个小时，内置的电源保护电路可延长电池寿命达一个 8 小时工作日二、功能键说明1、Mode 打开模式选择对话框（如下），使用上/下箭头选择模式，按 enter模式键执行。

FREQ/DIST频率/距离显示频率还是故障断点距离软键菜单取决于测量的模式。

AMPLITUDE幅度显示当前工作模式下的幅度软键菜单。

SWEEP扫频显示当前工作模式下的扫频功能软键菜单。

2、键区硬键0-9 这些按键在建立或进行测量时，用来按要求键入数字。

+/- 加/减按键在建立或进行测量时，用来键入正或负号。

•小数点键在建立或进行测量时，用来键入小数点。

ESCAPE 退出当前操作或清屏，如果参数正在编辑，按该键将清除当前键入CLEAR 值，而存储上一次的有效输入，再一次按该键，将关闭参数，在正常扫频过程中，按该键将回波到上一级菜单。

UP/DOWN 增加或减少参数值，改变的特定参数值将出现在液晶屏的信息ARROWS 域中。

注意：在打开仪器，未按任何按键前，UP/DOWN ARROWS 键可用来调节显示器的对比度，按 ENTER 键后回波到正常操作。

ENTER 执行当前操作或参数选择ON 打开或关闭 Anritsu Site Master ，当打开 Site Master 时，上一次 OFF关闭时的系统状态将被存储，如果按下 ESCAPE/CLEAR 的同时，按下了 ON/OFF 键，则保存出厂的预置值。

Site Master 用户培训手册使用提示：为了您的设备避免损坏，请注意以下几点：1．严禁在测试口“TEST PORT”加入超出+20dBm的任何信号电平或40V直流信号。

2．严禁按压液晶屏幕，以免造成屏幕液晶损坏（屏幕人为损坏不保修）。

3．严禁仪器在恶劣的气候环境中使用（环境温度--高于摄氏50度或低于0摄氏度），以免造成液晶屏幕损坏。

4．在天馈线接入测试口前，必须确保天馈线无静电，接入前须将天馈线对地放电。

5．充电器务必使用有接地端的电源，以免因接地不良引起SiteMaster的损坏。

严禁使用其他充电电源。

6．请勿自行打开SiteMaster进行修理，因为您没有专业维修设备。

擅自打开并修理过的仪器，将不再按保修规定处理。

请遵守此项要求，以免产生其他故障而使您承受不必要的额外经济损失。

第一章简介这一章主要是详细介绍Site Master的规格，性能指标，选件，附件，维护事项，校准事项。

S331B/S332B MS2711S330A/S331A S810A/S818A S113B/S114B频率范围频率精度(CW方式)频率分辨率S331B单端口:25-3300MHzS332B双端口:25-3300MHz75 ppm100 KHz频谱分析2ppm10 KHzS330A: 700-3300MHzS331A: 25-3300MHzS400A: 25-3300MHz75 ppm100 KHzS810A:75 ppmMHzS113B单端口:5-1200MHzS114B双端口:5-1200MHz75 ppm10 KHz测量回波损耗SWR电缆损耗故障点定位频谱分析(S332B)增益/插入损耗回波损耗SWR电缆损耗故障点定位, S331ARF功率(选件)回波损耗SWR电缆/波导插入损耗故障点定位RF功率(选件)回波损耗SWR电缆损耗故障点定位频谱分析(S114B)典型速度/每个数据点(扫频显示校准)25 ms/点40 ms/点40 ms/点70 ms/点40 ms/点测试端口抗干扰能力+5 dBm+10 dBm-15 dBm0 dBm, <12 GHz-10 dBm, <18 GHz+10 dBm回波损耗0~54 dB.分辨率：0~54 dB.分辨率：0~54dB.分辨率：0~54 dB.分辨率：SWR1~65分辨率：1~65分辨率：1~65分辨率：1~65分辨率：电缆/波导损0~20dB0~20dB0~20dB0~20dB耗分辨率：分辨率：分辨率：分辨率：概述Site Master天馈线分析仪的主要用途为：在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。

常用参考手册1.1. SITEMASTER简明使用说明∙2-8-Main Menu: 按下on键。

接下来，主菜单被显示在信息屏上。

-FREQ DIST SCALE OPT POWER: 这些软键，提供如下菜单选项。

▪FREQ - 选择频率菜单，说明在29页。

▪DIST - 距离菜单选项，说明在2-13页。

▪SCALE- 刻度菜单选项，说明在2-18页。

▪OPT - 选项菜单，说明在2-19。

▪POWER- 功率菜单选项，说明在2-21页。

∙2-9- Frequency Menu ( FREQ频率菜单): 提供设置扫描频点。

也提供标记菜单通道。

被选定的频点可以用键盘或Up/Down箭头键改动. 选择FREQ键，接下来，符合要求信息被显示在信息区内。

- F1 F2 MKRS MAIN▪F1 - 打开F1点参数值，这是频带扫描的开始值，按回车键（ENTER），当前数被接受。

▪F2 - 打开F2点的参数值，这是频带扫描的结束值。

按回车键（ENTER），当前数被受。

▪MKRS - 选择标记菜单，说明在2-10页。

▪MAIN - 返回主菜单。

∙2-10-Markers Menu (MKRS):提供设定的标记值，使用键盘或箭头键（Up/Down）来更改.被设定的频率或距离的数值。

选Page 1 of 20 江苏红波电讯有限公司MKRS键，按下来，符合要求的数值被显示在信息区。

选MKRS键也将调用一下菜单。

-M1 M2 M3 M4 Main▪M1 — M1点标记参数选项，显示SWR，RL，CL与距离或频点的打开第二层菜单，说明在第2-11页。

▪M2，M3，M4同上。

▪MAIN —返回主菜单。

∙2-11- Markers Menu（2rd.level): 提供打开或关闭标记选项及设定值，被选定的频点和距离值被键盘或箭头键（Up/Down）更改.分别选择M1，M2，M3或M4键，接下来符合值被显示在信息区ON/OFF EDIT DELTAMORE BACK▪ON/OFF—打开标记选现或关闭它。

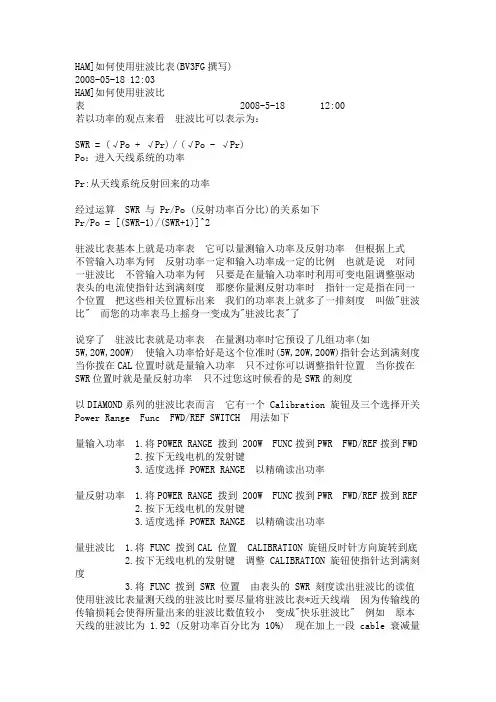

HAM]如何使用驻波比表(BV3FG撰写)2008-05-18 12:03HAM]如何使用驻波比表 2008-5-18 12:00若以功率的观点来看驻波比可以表示为：SWR = (√Po + √Pr)／(√Po - √Pr)Po：进入天线系统的功率Pr:从天线系统反射回来的功率经过运算SWR 与 Pr/Po (反射功率百分比)的关系如下Pr/Po = [(SWR-1)/(SWR+1)]^2驻波比表基本上就是功率表它可以量测输入功率及反射功率但根据上式不管输入功率为何反射功率一定和输入功率成一定的比例也就是说对同一驻波比不管输入功率为何只要是在量输入功率时利用可变电阻调整驱动表头的电流使指针达到满刻度那麽你量测反射功率时指针一定是指在同一个位置把这些相关位置标出来我们的功率表上就多了一排刻度叫做"驻波比" 而您的功率表马上摇身一变成为"驻波比表"了说穿了驻波比表就是功率表在量测功率时它预设了几组功率(如5W,20W,200W) 使输入功率恰好是这个位准时(5W,20W,200W)指针会达到满刻度当你拨在CAL位置时就是量输入功率只不过你可以调整指针位置当你拨在SWR位置时就是量反射功率只不过您这时候看的是SWR的刻度以DIAMOND系列的驻波比表而言它有一个 Calibration 旋钮及三个选择开关Power Range Func FWD/REF SWITCH 用法如下量输入功率 1.将POWER RANGE 拨到 200W FUNC拨到PWR FWD/REF拨到FWD2.按下无线电机的发射键3.适度选择 POWER RANGE 以精确读出功率量反射功率 1.将POWER RANGE 拨到 200W FUNC拨到PWR FWD/REF拨到REF2.按下无线电机的发射键3.适度选择 POWER RANGE 以精确读出功率量驻波比 1.将 FUNC 拨到CAL 位置CALIBRATION 旋钮反时针方向旋转到底2.按下无线电机的发射键调整 CALIBRATION 旋钮使指针达到满刻度3.将 FUNC 拨到 SWR 位置由表头的 SWR 刻度读出驻波比的读值使用驻波比表量测天线的驻波比时要尽量将驻波比表*近天线端因为传输线的传输损耗会使得所量出来的驻波比数值较小变成"快乐驻波比" 例如原本天线的驻波比为 1.92 (反射功率百分比为 10%) 现在加上一段 cable 衰减量为 3dB 假设无线电机的发射功率为 10W 则经由 CABLE 传到天线的输入端时只剩下 5W 然後反射10% 即 0.5W 0.5W 经由传输线送回来只剩下 0.25W所以驻波比量到的是输入 10W反射 0.25W 反射功率百分比为 2.5% 即 SWR=1.03 量起来真是快乐的不得了此外目前大部份的驻波比表都是利用感应的方式将信号感应到驻波比表内的量测电路所以在量测时可以一边发射一边切换驻波比表上的开关这并不会损坏无线电机如果小心一点不要让指针瞬间打到底驻波比表要坏掉也蛮难的最後提醒一点天线的好坏不能单看驻波比现在大家如此迷信驻波比的原因很简单因为驻波比表到处都买得到我的意思是说不要因为天线驻波比很低就觉得一切OK而沾沾自喜多研究天线的其它特性才是真正的乐趣本文由BV3FG撰写。

钻石SX-200/SX-400驻波比功率计使用方法[日期：2010-11-27] 来源：作者：[字体：大中小]SX－200／SX－400驻波比功率计是日本第一电波工业株式会社的“ 钻石天线” 系列产品，它是一种无源驻波比功率计，将它连接在电台与天线之间，通过简单的操作可测量电台发射功率、天线馈线与电台不匹配引起的反射功率及驻波比，此外在单边带通信中本功率计还可作为峰值包络功率监视器。

本仪表作为电信、军队、铁路(无线检修所)等无线通信部门的常用仪表被广泛使用，由于使用说明书为日文，阅读不便，为便于现场人员正确使用，现将使用方法和注意事项介绍如下。

1 仪表表头、开关、端口功能仪表表头、开关、端口位置见图 1①表头：用于指示发射功率、反射功率、驻波比及单边带应用时峰值包络功率的数值。

表头上共有5道刻度。

从上往下，第1、2道刻度为驻波比刻度值，第一道刻度右侧标有“ H” ，当电台输出功率大于5W时，应从该刻度上读取驻波比值；第二道刻度右侧标有“ L” ，当电台输出功率小于5W时，应从该刻度上读取驻波比值；第3、4、5道刻度为功率值刻度，分别对应功率值满量程200W、20W、5W档位。

②RANGE(量程开关选择功率测量量程，共三档，分别为200W、20W、5W。

③FUNCTION(测量功能选择开关置于“ POWER” 时，进行发射功率(FWD)、反射功率(REF)测量。

'置于“ CAL” 时，进行驻波比(SWR)测量前的校准。

置于“ SWR” 时，进行驻波比(SWR)测量④CAL(校准旋钮)进行驻波比(SWR)测量前(被测电台处于发射状态下)，用此旋钮进行校准，应将指针调到表头第一道刻度右侧标有“ ” 处。

⑤POWER(功率测量选择开关置于“ FWD” 时，进行电台发射功率测量。

置于“ REF” 时，进行反射波功率测量。

置于“ OFF” 时，停止对电台各种功率的测量。

⑥AVG、PEP MONI(平均值或峰值包络功率测量选择开关) 测发射功率、反射波功率、驻波比时，该开关应弹起，呈“ ■” 状态，此时表头所指示的是功率的平均值(AVG)。

数字驻波表的使用问答：1、Q：如何测量电台的输出功率是否达到应有的指标？A：首先要给被测电台提供额定电压并且足够电流容量的电源。

然后将数字驻波表TX端用转接头直接连到电台的发射端（最好不用馈线，如必须用馈线，也要短而粗），数字驻波表的ANT端连接直接连N-J型的假负载（要能承受所测功率）。

按下发射键，在数字驻波表上首先读驻波，应该小于1.10，如果大于1.2，那么要检查假负载是否合格或是否连接良好。

在负载驻波良好的情况下，读出正向功率，即可作为此时电台的输出功率。

如果负载驻波较大，测到的正向功率误差也较大，而且电台也没有在匹配的状态工作，其输出功率也会有较大差异。

2、Q：如何测量馈线与天线是否连接良好？A：首先将数字驻波表TX端接电台，ANT端接从天线下来的馈线，按下发射键，首先读出驻波读数，不应大于1.5，如果大于2.0，那么可能是天线有问题或是馈线没接好、短路、断路、进水等造成。

3、Q：测量固定天线的驻波要注意哪些？A：固定安装的天线，一般是固定在屋顶、楼顶、铁塔上的天线，又称基地天线，这样天线的测量需要将数字驻波表串在尽可能靠近天线的位置，但不能高于天线，如果有地网，应该在地网以下，没有地网的也要在扼流套、巴伦等下方，不要让天线辐射到驻波表，也不要让馈线外导体的外表有高频电流，否则驻波测量误差会增大。

天线周围的高大建筑物，树木等也会给天线驻波带来影响。

天线架设较高时，为测量方便，可以用合适的手台连接驻波表、天线来测量，并调整天线，以达到满意效果，再接回馈线到基地台，并在基地台处测量包括馈线在内的驻波应小于1.5，且驻波值不应大于前面测试的天线驻波。

4、Q：如何测量手台天线的驻波？A：手台天线一般是直接连在手台上的，虽然可以通过适当的转接头将表串在其中测量，但是手台天线的工作状态发生了改变，测量的结果意义就不大了，我建议将手台天线装在一个铁制的易拉罐的一端，馈线由另一端引出连到驻波表的ANT端，这样模拟其实际工作状态，一手掐手台看读数，另一只手举易拉罐，改变位置，观察对天线的驻波有何影响。

天线的最大损耗比一般不超过1.5dB操作键说明：ESCAPE/CLEAR：取消/清除键，取消/退出（清除）目前输入的状态或数据。

上下键：调节输入的数据或选择状态（菜单）。

ENTER：输入确定，确定输入的数据或选择的状态。

✓亮度，对比度键✓START CAL：校准开始键，在设定MODE和FREQ/DIST等参量，将延长电缆接到SITEMASTER之后既可以开始校准进程，根据在显示屏上的操作提示位置给出标准件的连接提示进行校准操作。

✓AUTO SCALE：Y轴标尺自动设置，自动选择最佳Y轴标尺。

✓SAVE SETUP，RECALL SETUP：仪表状态，如MODE选择，X/Y轴标尺设置，校准等参量的存入和回叫，一般在进行完第一次校准后即可以将状态存入，在进行相同测量时可以将以前存入的状态召回，从而免除再次校准和状态设置。

✓LIMIT/MARKER：设定Y/X轴光标的开关和位置（读数），可以直接显示某曲线位置的读数。

✓SAVE DISPLAY，RECALL DISPLAY：测量显示曲线的存入和回叫，将测量得到的曲线存入内存储器，以备以后与计算机交换，或回叫比较。

存入时可以输入曲线名称。

RUN/HOLD：单次测量（扫描）/测量保持（暂停），每按一次即进行一次测量（扫描）。

解除单次扫描设置可以安SWEEP键并选择SINGLE SWEEP。

SYS：系统状态设定，设定打印，设定时钟/日期，设定标尺单位（米/英尺），进行自检。

ON/OFF：开/关PRINT：打印键天馈系统的测试步骤：1. 在Site Master 上准备测量设置2. 天馈线系统测试准备3. 使用Site Master 进行测量4. 估价测试结果，对结果进行解释5. 将曲线存入内存6. 下载Site Master存储曲线到软件7. 利用软件工具创建数据库8. 从软件工具打印曲线测量步骤（频域驻波比VSWR）(中文)SYS:Language Select:简体中文MODE：频率-驻波比：ENTERFREQ/DIST：F1：输入起始频率：ENTER：F2：输入终止频率：ENTERSWEEP：分辨率：选择需要的频率扫描测量点数START CAL （3）：接入被测天馈线AUTO SCALE （4）LIMIT（7）：限制线编辑：输入或调节光标位置MARKER （8）：M1（M2，M3，M4）：编辑：输入或调节光标位置AMPLITUDE：底线（顶线）：输入或调节起始（终止）幅度SAVE SETUP：选择一个位置：ENTERSAVE DISPLAY：选择输入名称：ENTER测量步骤（距离域驻波比DTF-VSWR）一．SYS:Language Select:简体中文二．MODE：故障定位-驻波比：ENTER三．FREQ/DIST：D1：输入起始距离：ENTER：D2：输入终止距离：ENTER四．FREQ/DIST：DTF帮助：相对光速：输入相对光速（电磁波在电缆中传播的速度/电磁波在真空中的传播速度）：电缆损耗：输入电缆损耗值：分辨率：输入测量点数（参见FDR 测量分辨率和最大测量距离）五．START CAL （3）：参见上一张幻灯片同样步骤六．接入被测天馈线七．AUTO SCALE （4）八．LIMIT（7）：编辑：输入或调节光标位置九．MARKER （8）：M1（M2，M3，M4）：编辑：输入或调节光标位置一〇．AMPLITUDE：BOTTOM （TOP）：输入或调节起始（终止）幅度一一．SAVE SETUP：选择一个位置：ENTER一二．SAVE DISPLAY：选择输入名称：ENTER测量步骤（电缆损耗）1.SYS:Language Select:简体中文2.MODE：：频率-驻波比：ENTER3.FREQ/DIST：F1：输入起始频率：ENTER：F2：输入终止频率：ENTER4.MEAS/DISP：RESOLUTION （可选项）：选择需要的频率扫描测量点数5.START CAL （3）参见上幻灯片同样步骤6.MODE：FREQ - Cable Loss - One Port：ENTER7.AUTO SCALE （4）（可选项）：自动刻度调整8.AMPLITUDE：BOTTOM （TOP）：输入或调节起始（终止）幅度9.MARKER （8）：M1（M2，M3，M4 ，M5, M6 ）：EDIT：输入或调节光标位置10.LIMIT（7）（可选项）：LIMIT EDIT：输入或调节极限线位置11.SAVE SETUP：选择一个位置：ENTER12.SAVE DISPLAY：选择输入名称：ENTER。

第二章驻波比测试仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (2)第1节：概述 (2)目录一. Site Master介绍 (3)1.1简介 (3)1.2性能指标 (3)1.3 维护事项 (4)1.4 校准 (4)1.5年检 (4)二、.开始 .................................................................................... 错误！未定义书签。

2.1．给新电池充电 ........................................................... 错误！未定义书签。

2.2．给NIMH电池放电 ..................................................... 错误！未定义书签。

2.3．电池寿命 ................................................................... 错误！未定义书签。

2.4．处理电池注意事项 ................................................... 错误！未定义书签。

三. 功能和操作 (5)3.1．简介 (5)3.2．前面板 (5)3.3．测试连接头面板 (5)3.4按键(硬键) (6)3.5 软键 (8)3.5．功率监视选单 (12)3.6符号 (12)3.7自检 (13)3.8 出错代码 (13)四、测量 (15)4.1测量功能 (15)4.2开机步骤 (16)4.3校准步骤 (16)4.4 回损/驻波比和缆线损耗测试 (19)4.5缆线损耗测试 (21)4.6．DTF(故障定位)测试： (22)4.7作功率测试 (24)五：软件工具及程序 (25)5.1．简述 (25)5.3通讯端口设置 (25)5.5安装软件： (26)5.6接收从Site Master传来的测试结果 (27)5.7接收多个测试结果到数据库 (27)5.8接收多个结果到电脑屏幕 (27)5.9程序操作 (28)5.11Smith图软件 (28)5.12将测试结果存为数据表格格式(Spreadsheet) (28)5.13将测试结果存入数据库 (29)5.14比较测试结果(Drag-n-Drop) (29)5.15打印 (29)一. Site Master介绍1.1简介Site Master 是一个包含内置信号源和可选功率监视器手持驻波比/回损，故障定位测试仪。

钻石SX-200 驻波表使用说明1 仪表表头、开关、端口功能仪表表头、开关、端口位置见图1①表头：用于指示发射功率、反射功率、驻波比及单边带应用时峰值包络功率的数值。

表头上共有5道刻度。

从上往下，第1、2道刻度为驻波比刻度值，第一道刻度右侧标有“ H” ，当电台输出功率大于5W时，应从该刻度上读取驻波比值；第二道刻度右侧标有“ L” ，当电台输出功率小于5W时，应从该刻度上读取驻波比值；第3、4、5道刻度为功率值刻度，分别对应功率值满量程200W、20W、5 W档位。

②RANGE(量程开关选择功率测量量程，共三档，分别为200W、20W、5W。

③FUNCTION(测量功能选择开关置于“ POWER” 时，进行发射功率(FWD)、反射功率(REF)测量。

'置于“ CAL” 时，进行驻波比(SWR)测量前的校准。

置于“ SWR” 时，进行驻波比(SWR)测量④CAL(校准旋钮)进行驻波比(SWR)测量前(被测电台处于发射状态下)，用此旋钮进行校准，应将指针调到表头第一道刻度右侧标有“ ” 处。

⑤POWER(功率测量选择开关置于“ FWD” 时，进行电台发射功率测量。

置于“ REF” 时，进行反射波功率测量。

置于“ OFF” 时，停止对电台各种功率的测量。

⑥AVG、PEP MONI(平均值或峰值包络功率测量选择开关) 测发射功率、反射波功率、驻波比时，该开关应弹起，呈“ ■” 状态，此时表头所指示的是功率的平均值(AVG)。

作为单边带峰值包络功率(PEP MONI)监视器时，该开关应按下，呈“ ━” 状态。

⑦零点调整螺钉用于表头指针的机械调零，测量前调整该螺钉可使指针指示到零位。

⑧TX(与电台发射机相连端口)可同时参见图1及图用50Ω 同轴电缆将该端口与电台天线端(ANT)相连。

⑨ANT(与电台使用的天馈线连接端口)将电台实际使用天馈线的馈线(50Ω )端口(或50Ω 阻性的标准负债)与该端口相连。

SX-200SX-400均适用。

钻石牌SX-600SWR功率计使用说明书谢谢你使用高性能SWR功率计，它适用业余无线电等使用，是通过式高频率功率计，也称之为SWR功率计，它和无线机；天线连接，使用简单，操作方便，送信功率；反射功率及SWR检验等，SSB运用时，可以很方便地调制高峰功率并附有SEP监察器；计数器和外部DC13.8V接续时，就会有灯照明计数器的刻度。

钻石牌公司生产的广带域感知器是功率损失小；不扰乱从无线机到天线的馈电条件。

使用前一定要阅读1、因这种SWR功率计出厂时是完全调整好的，拆开内壳和触摸后，可能会发生测下误差，请一定不要用手触摸，特别是感知器是高频率回路构造，普通的测定器是不可能调整的，如果擅自触摸和调整，修理时是有误的。

2、SWR功率计的表示是感知器输入端电子的输入值，如果想取得感知器输出端的正确表示，必须是输入值减感知器的损失值。

3、SSB运用时监察器是表示通常通话高峰值的70％—90％功率，不能达到100％功率，因为CR回路在构成时有一定的时定数影响。

使用上注意1、它的使用范围是：第一档（S1）：1.8—160MHz感知器：第二挡（S2）：140—525MHz2、测定的最大功率是200W（短时间内）但请注意电波FM、CM、FAX、RTTY时连续最大功率，功率值不能超过以下范围，如果超过感知器范围就会被烧坏。

感知器第一档（S1）：1.8—100MHz……100W100—160MHz……70W感知器第二挡（S2）：140—220MHz……150W400—525MHz……100W3、感知器是高感度设计，请注意一定不要挤压。

名称说明1、计数器它是表示送信功率、反射功率和SWR。

从上第一段H（High）高/L（Low）（低）、SWR的刻度表示1—∝。

L刻度是送信功率在5W以下使用。

H刻度在5W以上使用。

2段以下是功率的测定刻度在5W/20W/200W三个范围之间互相切换。

2、范围转换器它可以切换功率指示的最大值是5W/20W/200W。

SA-2500A&SA-4000操作指南一、正确连接仪器的电源，检查无误，打开电源开关，如屏幕右侧黄灯闪烁，说明仪器处于随机充电状态。

二、仪器进入正常工作状态后，我们就要对仪器进行设置、校准，做好测试前的准备工作。

三、四、我们按一下侧菜单显示如下：在这种状态下，我们按在按890-960MHz。

五、频段设置好以后，我们就可以对该仪器进行校准了。

接上2米长测试电缆，因为我们测试时要连着电缆一起进行，所以校准时，要把电缆可能引入的误差一起消除掉。

电缆的一端接SA-2000A的输出端口，另一端先接上校准件的OPEN端按Calibrate键，仪表左侧菜单显示如下：这时按以下屏幕会有一条迹线在扫，结束后有提示音，取下开路器换接上Short端口，按一下Load端口，按1，且有提示音，然后按一下屏幕上原来的Calibration off会变为Calibration Full。

说明校准已经完成，可以进行测试了。

六、测试时，首先测试某一基站的天馈线的驻波比通过N（M）-7/16（F）转接适配器把仪器与被测天馈线联接起来，这时仪表的屏幕就会出现被测天馈线的驻波比曲线。

按通过RS232口联接PC机或联接HP打印机。

七、故障定位测试，如果该基站天馈线的驻波比超差，这时就要进行故障定位测试，判断问题发生在哪一个位置。

八、进行故障定位测试，首先要对被测距离进行设定，按按在这种状态下，按按的长度来定，尽量接近，不要设定太长，如被测天馈线的长度大约为50米，我们可设定为55米或60米，这样可以使测量的结果更加准确。

九、被测距离设定好以后，我们还要对被测天馈线的类型进行选定，因为针对不同的馈线，电磁波在其内部传播的速度不一样，给故障定位造成误差，所以我们要正确选择被测馈线的类型，具体操作：在屏幕上会出现仪器内部预置的70种电缆类型及介电常数等，根据被测电缆的类型，我们对应选定。

如遇特殊情况，仪器内部预置的70种电缆类型不包括被测电缆类型，用户可在仪器上自己设定被测电缆的类型及其介电常数，也可达到同样的目的。

驻波比测试仪使用指南驻波比测试仪使用指南注意事项:本设备不能接任何带功率的设备，包括BTS 和天馈对接，仅用于测试我们自己做的馈线的驻波比。

在接天馈的馈线时，务必要保证天馈的两根馈线与BTS设备完全断开，否则即会击穿测试仪模块(在不能确认是否已断开的情况下，请不要接入，否则请承担一切后果)。

模块被击穿的现象是:按键变得不灵敏，测试速度非常缓慢。

刚刚已经在不知情的情况下被击穿过一次，下次再维修，卖家就要收费。

一、全图及配件:二、键盘:电源开关键;确认键;取消键;背光灯键和数字1键是同一个键;仪器校准开始键和数字3键是同一个键;测试暂停键;上下调整键。

其他按键暂不需要，是存储测试数据，调出测试数据，打印测试数据等。

可参看移动的文档。

三、开机:1、按开机键;2、开机后会进行自检，检验成功后，有提示，如图:，如接外接电源，在电池电量不足的情况下，会显示电量不足:。

开机界面:开机后的正常界面:四、设置测试频率:G网的测试频率范围在885MHz--960 MHz; MHz开始; C网的测试频率范围从8201、进入频率设置界面:按图标下的按钮进入，进入后如图所示:2、按下面的按键，设置起始频率为885，可以直接按数字键进行设置;3、按下面的按键，设置终止频率为960，可以直接按数字键进行设置;4、按下面的按键，回到主界面;五、设置测试功率:1、在主界面按下的按键进入，进入后如图显示:;2、按图标下面的按键，进入到功率测试范围上限的设置，设置到1.5。

可用数字键，也可以用上下键调整，再按一次图标下面的按键，确认。

3、按图标下面的按键，进入到功率测试范围下限的设置，设置到1.0。

可用数字键，也可以用上下键调整，再按一次图标下面的按键，确认。

4、按图标下面的按键，进入到功率测试告警线的设置，可用数字键，也可以用上下键调整，再按一次图标下面的按键，确认。

正常会发现屏幕上有一横虚线，随着此数值的调整，上下移动，通常设置为1.3，超过这个值，就要检查所做的馈线，是否有铜削或是馈线头没有拧紧，或是拧偏。

SITE MASTER 使用方法：1、频率—驻波比校验部分：第一步：按面板上的ON/OFF开关键开机。

第二步：按ENTER键继续。

按MODE键，用上下箭头选择频率—驻波比，ENTER键确认。

第三步：选择频率或距离。

（1）按FREQ/DIST键（2）按F1键（3）用数字键或上下箭头键输入要求的起始频率（4）按ENTER键设置F1为要求的频率（5）按F2键（6）用数字键或上下箭头键输入要求的截止频率（7）按ENTER键设置F2为要求的频率检查显示的起始、截止频率是否和要求的一致。

（8）按AMPLITUDE键（9）按底线键（10）用数字键或上下箭头键输入要求的起始频率（11）按ENTER键设置底线为要求的频率（12）按顶线键（13）用数字键或上下箭头键输入要求的截止频率（14）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。

第四步：在测试端口插上校准器第五步：按数字3键检验第六步：按ENTER键进行检验确认第七步：查看屏幕左上角是否出现“CAL ON”信息，以确认检验是否正确完成，如屏幕左上角显示“CAL OFF”信息，即说明SITE MASTER还没有校准。

校验完成后，即可在测试端口连接扇区收、发端口测试频率—驻波比。

第八步：按数字9键（SAVE DISPLAY）来命名该测试的曲线，然后按ENTER确认。

•2、故障定位—驻波比校验部分：按MODE键，用上下箭头选择故障定位—驻波比，ENTER键确认。

第一步：选择频率或距离。

（15）按FREQ/DIST键（16）按D1键（17）用数字键或上下箭头键输入要求的起始距离（18）按ENTER键设置D1为要求的频率（19）按D2键（20）用数字键或上下箭头键输入要求的截止频率（21）按ENTER键设置D2为要求的频率检查显示的起始、截止频率是否和要求的一致。

（22）按AMPLITUDE键（23）按底线键（24）用数字键或上下箭头键输入要求的起始频率（25）按ENTER键设置底线为要求的频率（26）按顶线键（27）用数字键或上下箭头键输入要求的截止频率（28）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。

组图]钻石SX-200/SX-400驻波比功率计使用方法SX－200／SX－400驻波比功率计是日本第一电波工业株式会社的“ 钻石天线” 系列产品，它是一种无源驻波比功率计，将它连接在电台与天线之间，通过简单的操作可测量电台发射功率、天线馈线与电台不匹配引起的反射功率及驻波比，此外在单边带通信中本功率计还可作为峰值包络功率监视器。

本仪表作为电信、军队、铁路(无线检修所)等无线通信部门的常用仪表被广泛使用，由于使用说明书为日文，阅读不便，为便于现场人员正确使用，现将使用方法和注意事项介绍如下。

1 仪表表头、开关、端口功能仪表表头、开关、端口位置见图1①表头：用于指示发射功率、反射功率、驻波比及单边带应用时峰值包络功率的数值。

表头上共有5道刻度。

从上往下，第1、2道刻度为驻波比刻度值，第一道刻度右侧标有“ H” ，当电台输出功率大于5W时，应从该刻度上读取驻波比值；第二道刻度右侧标有“ L” ，当电台输出功率小于5W时，应从该刻度上读取驻波比值；第3、4、5道刻度为功率值刻度，分别对应功率值满量程200W、20W、5W档位。

②RANGE(量程开关选择功率测量量程，共三档，分别为200W、20W、5W。

③FUNCTION(测量功能选择开关置于“ POWER” 时，进行发射功率(FWD)、反射功率(REF)测量。

'置于“ CAL” 时，进行驻波比(SWR)测量前的校准。

置于“ SWR” 时，进行驻波比(SWR)测量④CAL(校准旋钮)进行驻波比(SWR)测量前(被测电台处于发射状态下)，用此旋钮进行校准，应将指针调到表头第一道刻度右侧标有“ ” 处。

⑤POWER(功率测量选择开关置于“FWD” 时，进行电台发射功率测量。

置于“ REF” 时，进行反射波功率测量。

置于“ OFF” 时，停止对电台各种功率的测量。

⑥A VG、PEP MONI(平均值或峰值包络功率测量选择开关) 测发射功率、反射波功率、驻波比时，该开关应弹起，呈“ ■ ” 状态，此时表头所指示的是功率的平均值(A VG)。

SX 系列数显电测表使用说明书
一、概述
SX 系列数显电测表内部采用大规模集成电路及高稳定元件，线路设计先进、布局合理、主要作为小型仪表柜及仪表盘的显示仪表，即可用与电流电压的测量，也可外接传感器来精确测量温度、压力、位移等物理量。

◆小数点位置自由设定 ◆双积分A/D 转换，抗干扰能力强
◆国际标准 DIN 设计 ◆精度高、稳定性好、显示清晰、工艺精良 二、主要技术指标
三、仪表外型 开孔尺寸
1、 数点位置（适用于SX48、SX48B 、SX7
2、SX96、SX160）
根据量程需要，小数点位置任意设定，对照下表，短接不同开关，小数点位置不同。

五、接线图
六、注意事项
1、使用前，仪表需通电15分钟。

2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。

3、输入导线不宜过长，如被测信号输入断较长时请使用双绞屏蔽线。

4、若信号伴随高频干扰，应在线里使用低频过滤器。

5、长时间存放未使用时，请每三个月通电一次不少于4小时。

6、长期保存应避开直射光线，宜存放在-10℃~70℃。

7、如仪表无显示，应先检查辅助电源，电压是否在规定范围内。

8、如仪表显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工
作。

10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。

11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
