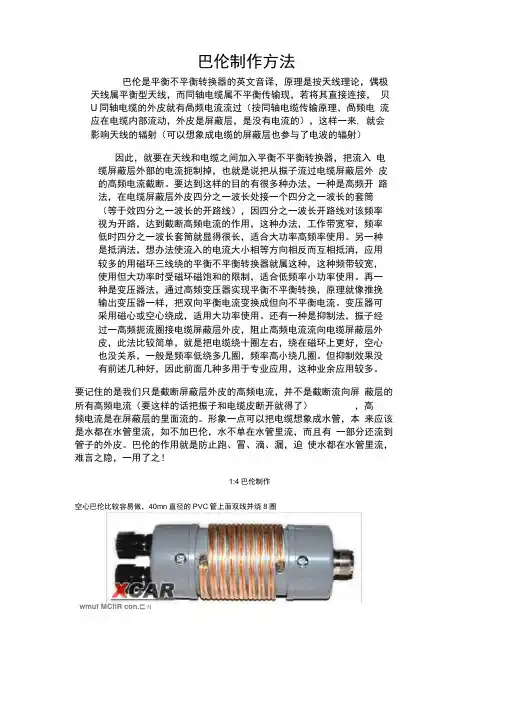

巴伦制作方法巴伦是平衡不平衡转换器的英文音译,原理是按天线理论,偶极天线属平衡型天线,而同轴电缆属不平衡传输现,若将其直接连接,则同轴电缆的外皮就有高频电流流过(按同轴电缆传输原理,高频电流应在电缆内部流动,外皮是屏蔽层,是没有电流的),这样一来,就会影响天线的辐射(可以想象成电缆的屏蔽层也参与了电波的辐射)。
因此,就要在天线和电缆之间加入平衡不平衡转换器,把流入电缆屏蔽层外部的电流扼制掉,也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。
要达到这样的目的有很多种办法,一种是高频开路法,在电缆屏蔽层外皮四分之一波长处接一个四分之一波长的套筒(等于效四分之一波长的开路线),因四分之一波长开路线对该频率视为开路,达到截断高频电流的作用,这种办法,工作带宽窄,频率低时四分之一波长套筒就显得很长,适合大功率高频率使用。
另一种是抵消法,想办法使流入的电流大小相等方向相反而互相抵消,应用较多的用磁环三线绕的平衡不平衡转换器就属这种,这种频带较宽,使用但大功率时受磁环磁饱和的限制,适合低频率小功率使用。
再一种是变压器法,通过高频变压器实现平衡不平衡转换,原理就像推挽输出变压器一样,把双向平衡电流变换成但向不平衡电流。
变压器可采用磁心或空心绕成,适用大功率使用。
还有一种是抑制法,振子经过一高频扼流圈接电缆屏蔽层外皮,阻止高频电流流向电缆屏蔽层外皮,此法比较简单,就是把电缆绕十圈左右,绕在磁环上更好,空心也没关系,一般是频率低绕多几圈,频率高小绕几圈。
但抑制效果没有前述几种好,因此前面几种多用于专业应用,这种业余应用较多。
要记住的是我们只是截断屏蔽层外皮的高频电流,并不是截断流向屏蔽层的所有高频电流(要这样的话把振子和电缆皮断开就得了),高频电流是在屏蔽层的里面流的。
形象一点可以把电缆想象成水管,本来应该是水都在水管里流,如不加巴伦,水不单在水管里流,而且有一部分还流到管子的外皮。
巴伦的作用就是防止跑、冒、滴、漏,迫使水都在水管里流,难言之隐,一用了之!1:4巴伦制作空心巴伦比较容易做,40mm直径的PVC管上面双线并绕8圈接线图:其他图纸:磁环做的巴伦,这个图是1:1的,4:1用双线并绕,按上面的图接线即可。
巴伦制作方法? ?? ???巴伦是平衡不平衡转换器的英文音译,原理是按天线理论,偶极天线属平衡型天线,而同轴电缆属不平衡传输现,若将其直接连接,则同轴电缆的外皮就有高频电流流过(按同轴电缆传输原理,高频电流应在电缆内部流动,外皮是屏蔽层,是没有电流的),这样一来,就会影响天线的辐射(可以想象成电缆的屏蔽层也参与了电波的辐射)。
因此,就要在天线和电缆之间加入平衡不平衡转换器,把流入电缆屏蔽层外部的电流扼制掉,也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。
要达到这样的目的有很多种办法,一种是高频开路法,在电缆屏蔽层外皮四分之一波长处接一个四分之一波长的套筒(等于效四分之一波长的开路线),因四分之一波长开路线对该频率视为开路,达到截断高频电流的作用,这种办法,工作带宽窄,频率低时四分之一波长套筒就显得很长,适合大功率高频率使用。
另一种是抵消法,想办法使流入的电流大小相等方向相反而互相抵消,应用较多的用磁环三线绕的平衡不平衡转换器就属这种,这种频带较宽,使用但大功率时受磁环磁饱和的限制,适合低频率小功率使用。
再一种是变压器法,通过高频变压器实现平衡不平衡转换,原理就像推挽输出变压器一样,把双向平衡电流变换成但向不平衡电流。
变压器可采用磁心或空心绕成,适用大功率使用。
还有一种是抑制法,振子经过一高频扼流圈接电缆屏蔽层外皮,阻止高频电流流向电缆屏蔽层外皮,此法比较简单,就是把电缆绕十圈左右,绕在磁环上更好,空心也没关系,一般是频率低绕多几圈,频率高小绕几圈。
但抑制效果没有前述几种好,因此前面几种多用于专业应用,这种业余应用较多。
要记住的是我们只是截断屏蔽层外皮的高频电流,并不是截断流向屏蔽层的所有高频电流(要这样的话把振子和电缆皮断开就得了),高频电流是在屏蔽层的里面流的。
形象一点可以把电缆想象成水管,本来应该是水都在水管里流,如不加巴伦,水不单在水管里流,而且有一部分还流到管子的外皮。
巴伦的作用就是防止跑、冒、滴、漏,迫使水都在水管里流,难言之隐,一用了之!1:4巴伦制作空心巴伦比较容易做,40mm直径的PVC管上面双线并绕8圈接线图:?其他图纸:磁环做的巴伦,这个图是1:1的,4:1用双线并绕,按上面的图接线即可。

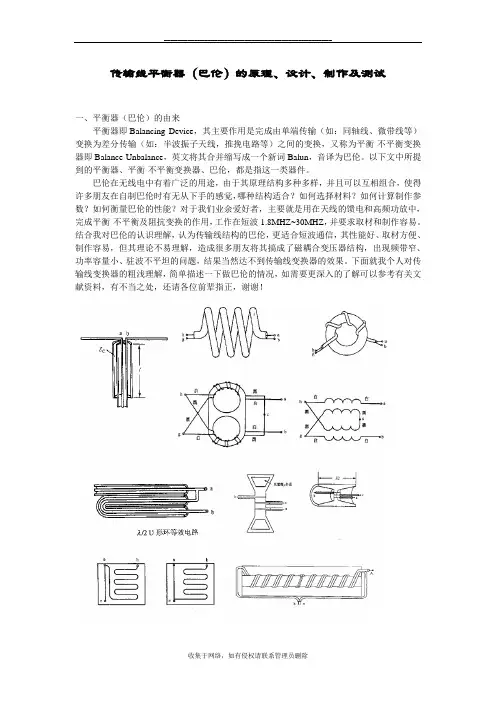

传输线平衡器(巴伦)的原理、设计、制作及测试一、平衡器(巴伦)的由来平衡器即Balancing Device,其主要作用是完成由单端传输(如:同轴线、微带线等)变换为差分传输(如:半波振子天线,推挽电路等)之间的变换,又称为平衡-不平衡变换器即Balance-Unbalance,英文将其合并缩写成一个新词Balun,音译为巴伦。
以下文中所提到的平衡器、平衡-不平衡变换器、巴伦,都是指这一类器件。
巴伦在无线电中有着广泛的用途,由于其原理结构多种多样,并且可以互相组合,使得许多朋友在自制巴伦时有无从下手的感觉,哪种结构适合?如何选择材料?如何计算制作参数?如何衡量巴伦的性能?对于我们业余爱好者,主要就是用在天线的馈电和高频功放中,完成平衡-不平衡及阻抗变换的作用,工作在短波1.8MHZ~30MHZ,并要求取材和制作容易。
结合我对巴伦的认识理解,认为传输线结构的巴伦,更适合短波通信,其性能好、取材方便、制作容易,但其理论不易理解,造成很多朋友将其搞成了磁耦合变压器结构,出现频带窄、功率容量小、驻波不平坦的问题,结果当然达不到传输线变换器的效果。
下面就我个人对传输线变换器的粗浅理解,简单描述一下做巴伦的情况,如需要更深入的了解可以参考有关文献资料,有不当之处,还请各位前辈指正,谢谢!二、传输线平衡器(巴伦)的简单原理平衡器有很多种,按平衡条件可以分为四大类:扼流式(扼制不平衡电流)、对称式(对地阻抗平衡)、倒相式(电压倒相)、磁耦合式(电流共扼)。
我这里主要描述一下基于传输线变换器的平衡-不平衡变换,同时具备阻抗变换作用的巴伦,兼有扼流式和磁耦合式的特征。
传输线变换器的结构如上图,它是在高频磁环上缠绕一组或几组传输线,利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用。
能量从变换器的始端到终端是通过传输线的分布电容、分布电感以及电磁能量交换的形式来传送的,这和通常的绕匝变压器不同,它克服了绕匝变压器在高频时由于线圈的分布电容所带来的不利影响,改善了高频特性。
一、平衡器(巴伦)的由来平衡器即Balancing Device,其主要作用是完成由单端传输(如:同轴线、微带线等)变换为差分传输(如:半波振子天线,推挽电路等)之间的变换,又称为平衡-不平衡变换器即Balance-Unbalance,英文将其合并缩写成一个新词Balun,音译为巴伦。
以下文中所提到的平衡器、平衡-不平衡变换器、巴伦,都是指这一类器件。
巴伦在无线电中有着广泛的用途,由于其原理结构多种多样,并且可以互相组合,使得许多朋友在自制巴伦时有无从下手的感觉,哪种结构适合?如何选择材料?如何计算制作参数?如何衡量巴伦的性能?对于我们业余爱好者,主要就是用在天线的馈电和高频功放中,完成平衡-不平衡及阻抗变换的作用,工作在短波1.8MHZ~30MHZ,并要求取材和制作容易。
结合我对巴伦的认识理解,认为传输线结构的巴伦,更适合短波通信,其性能好、取材方便、制作容易,但其理论不易理解,造成很多朋友将其搞成了磁耦合变压器结构,出现频带窄、功率容量小、驻波不平坦的问题,结果当然达不到传输线变换器的效果。
下面就我个人对传输线变换器的粗浅理解,简单描述一下做巴伦的情况,如需要更深入的了解可以参考有关文献资料,有不当之处,还请各位前辈指正,谢谢!二、传输线平衡器(巴伦)的简单原理平衡器有很多种,按平衡条件可以分为四大类:扼流式(扼制不平衡电流)、对称式(对地阻抗平衡)、倒相式(电压倒相)、磁耦合式(电流共扼)。
我这里主要描述一下基于传输线变换器的平衡-不平衡变换,同时具备阻抗变换作用的巴伦,兼有扼流式和磁耦合式的特征。
传输线变换器的结构如上图,它是在高频磁环上缠绕一组或几组传输线,利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用。
能量从变换器的始端到终端是通过传输线的分布电容、分布电感以及电磁能量交换的形式来传送的,这和通常的绕匝变压器不同,它克服了绕匝变压器在高频时由于线圈的分布电容所带来的不利影响,改善了高频特性。
一、平衡器(巴伦)的由来平衡器即Balancing Device,其主要作用是完成由单端传输(如:同轴线、微带线等)变换为差分传输(如:半波振子天线,推挽电路等)之间的变换,又称为平衡-不平衡变换器即Balance-Unbalance,英文将其合并缩写成一个新词Balun,音译为巴伦。
以下文中所提到的平衡器、平衡-不平衡变换器、巴伦,都是指这一类器件。
巴伦在无线电中有着广泛的用途,由于其原理结构多种多样,并且可以互相组合,使得许多朋友在自制巴伦时有无从下手的感觉,哪种结构适合?如何选择材料?如何计算制作参数?如何衡量巴伦的性能?对于我们业余爱好者,主要就是用在天线的馈电和高频功放中,完成平衡-不平衡及阻抗变换的作用,工作在短波1.8MHZ~30MHZ,并要求取材和制作容易。
结合我对巴伦的认识理解,认为传输线结构的巴伦,更适合短波通信,其性能好、取材方便、制作容易,但其理论不易理解,造成很多朋友将其搞成了磁耦合变压器结构,出现频带窄、功率容量小、驻波不平坦的问题,结果当然达不到传输线变换器的效果。
下面就我个人对传输线变换器的粗浅理解,简单描述一下做巴伦的情况,如需要更深入的了解可以参考有关文献资料,有不当之处,还请各位前辈指正,谢谢!二、传输线平衡器(巴伦)的简单原理平衡器有很多种,按平衡条件可以分为四大类:扼流式(扼制不平衡电流)、对称式(对地阻抗平衡)、倒相式(电压倒相)、磁耦合式(电流共扼)。
我这里主要描述一下基于传输线变换器的平衡-不平衡变换,同时具备阻抗变换作用的巴伦,兼有扼流式和磁耦合式的特征。
传输线变换器的结构如上图,它是在高频磁环上缠绕一组或几组传输线,利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用。
能量从变换器的始端到终端是通过传输线的分布电容、分布电感以及电磁能量交换的形式来传送的,这和通常的绕匝变压器不同,它克服了绕匝变压器在高频时由于线圈的分布电容所带来的不利影响,改善了高频特性。

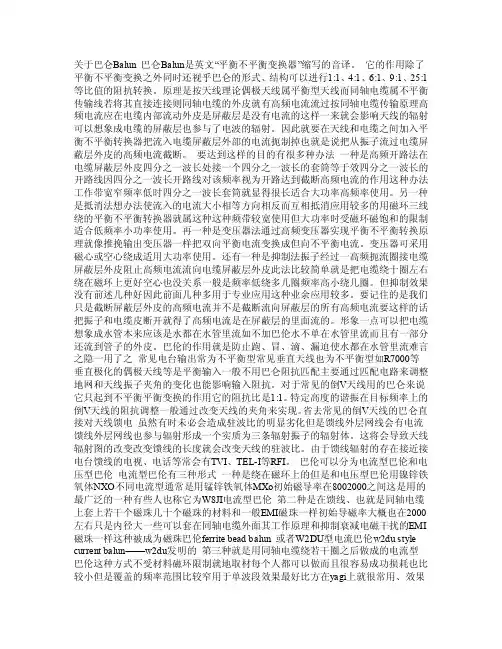

关于巴仑Balun 巴仑Balun是英文“平衡不平衡变换器”缩写的音译。
它的作用除了平衡不平衡变换之外同时还视乎巴仑的形式、结构可以进行1:1、4:1、6:1、9:1、25:1等比值的阻抗转换。
原理是按天线理论偶极天线属平衡型天线而同轴电缆属不平衡传输线若将其直接连接则同轴电缆的外皮就有高频电流流过按同轴电缆传输原理高频电流应在电缆内部流动外皮是屏蔽层是没有电流的这样一来就会影响天线的辐射可以想象成电缆的屏蔽层也参与了电波的辐射。
因此就要在天线和电缆之间加入平衡不平衡转换器把流入电缆屏蔽层外部的电流扼制掉也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。
要达到这样的目的有很多种办法一种是高频开路法在电缆屏蔽层外皮四分之一波长处接一个四分之一波长的套筒等于效四分之一波长的开路线因四分之一波长开路线对该频率视为开路达到截断高频电流的作用这种办法工作带宽窄频率低时四分之一波长套筒就显得很长适合大功率高频率使用。
另一种是抵消法想办法使流入的电流大小相等方向相反而互相抵消应用较多的用磁环三线绕的平衡不平衡转换器就属这种这种频带较宽使用但大功率时受磁环磁饱和的限制适合低频率小功率使用。
再一种是变压器法通过高频变压器实现平衡不平衡转换原理就像推挽输出变压器一样把双向平衡电流变换成但向不平衡电流。
变压器可采用磁心或空心绕成适用大功率使用。
还有一种是抑制法振子经过一高频扼流圈接电缆屏蔽层外皮阻止高频电流流向电缆屏蔽层外皮此法比较简单就是把电缆绕十圈左右绕在磁环上更好空心也没关系一般是频率低绕多几圈频率高小绕几圈。
但抑制效果没有前述几种好因此前面几种多用于专业应用这种业余应用较多。
要记住的是我们只是截断屏蔽层外皮的高频电流并不是截断流向屏蔽层的所有高频电流要这样的话把振子和电缆皮断开就得了高频电流是在屏蔽层的里面流的。
形象一点可以把电缆想象成水管本来应该是水都在水管里流如不加巴伦水不单在水管里流而且有一部分还流到管子的外皮。

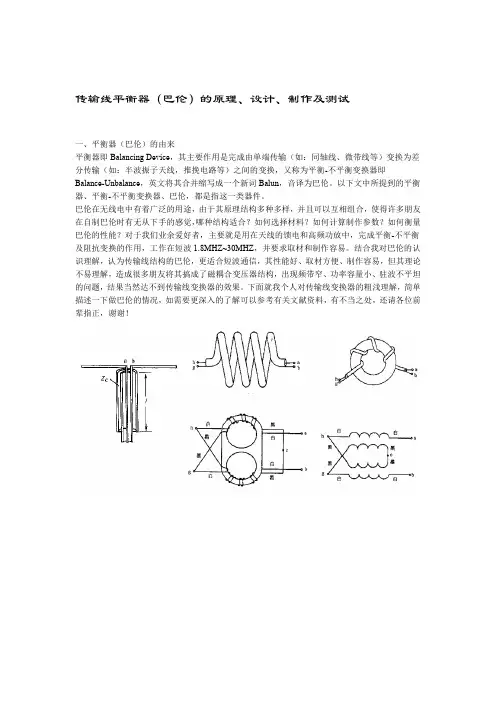

传输线平衡器(巴伦)的原理、设计、制作及测试一、平衡器(巴伦)的由来平衡器即Balancing Device,其主要作用是完成由单端传输(如:同轴线、微带线等)变换为差分传输(如:半波振子天线,推挽电路等)之间的变换,又称为平衡-不平衡变换器即Balance-Unbalance,英文将其合并缩写成一个新词Balun,音译为巴伦。
以下文中所提到的平衡器、平衡-不平衡变换器、巴伦,都是指这一类器件。
巴伦在无线电中有着广泛的用途,由于其原理结构多种多样,并且可以互相组合,使得许多朋友在自制巴伦时有无从下手的感觉,哪种结构适合?如何选择材料?如何计算制作参数?如何衡量巴伦的性能?对于我们业余爱好者,主要就是用在天线的馈电和高频功放中,完成平衡-不平衡及阻抗变换的作用,工作在短波1.8MHZ~30MHZ,并要求取材和制作容易。
结合我对巴伦的认识理解,认为传输线结构的巴伦,更适合短波通信,其性能好、取材方便、制作容易,但其理论不易理解,造成很多朋友将其搞成了磁耦合变压器结构,出现频带窄、功率容量小、驻波不平坦的问题,结果当然达不到传输线变换器的效果。
下面就我个人对传输线变换器的粗浅理解,简单描述一下做巴伦的情况,如需要更深入的了解可以参考有关文献资料,有不当之处,还请各位前辈指正,谢谢!二、传输线平衡器(巴伦)的简单原理平衡器有很多种,按平衡条件可以分为四大类:扼流式(扼制不平衡电流)、对称式(对地阻抗平衡)、倒相式(电压倒相)、磁耦合式(电流共扼)。
我这里主要描述一下基于传输线变换器的平衡-不平衡变换,同时具备阻抗变换作用的巴伦,兼有扼流式和磁耦合式的特征。
传输线变换器的结构如上图,它是在高频磁环上缠绕一组或几组传输线,利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用。
能量从变换器的始端到终端是通过传输线的分布电容、分布电感以及电磁能量交换的形式来传送的,这和通常的绕匝变压器不同,它克服了绕匝变压器在高频时由于线圈的分布电容所带来的不利影响,改善了高频特性。
巴伦制作方法巴伦是平衡不平衡转换器的英文音译,原理是按天线理论,偶极天线属平衡型天线,而同轴电缆属不平衡传输现,若将其直接连接,贝U同轴电缆的外皮就有咼频电流流过(按同轴电缆传输原理,咼频电流应在电缆内部流动,外皮是屏蔽层,是没有电流的),这样一来, 就会影响天线的辐射(可以想象成电缆的屏蔽层也参与了电波的辐射)因此,就要在天线和电缆之间加入平衡不平衡转换器,把流入电缆屏蔽层外部的电流扼制掉,也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。
要达到这样的目的有很多种办法,一种是高频开路法,在电缆屏蔽层外皮四分之一波长处接一个四分之一波长的套筒(等于效四分之一波长的开路线),因四分之一波长开路线对该频率视为开路,达到截断高频电流的作用,这种办法,工作带宽窄,频率低时四分之一波长套筒就显得很长,适合大功率高频率使用。
另一种是抵消法,想办法使流入的电流大小相等方向相反而互相抵消,应用较多的用磁环三线绕的平衡不平衡转换器就属这种,这种频带较宽,使用但大功率时受磁环磁饱和的限制,适合低频率小功率使用。
再一种是变压器法,通过高频变压器实现平衡不平衡转换,原理就像推挽输出变压器一样,把双向平衡电流变换成但向不平衡电流。
变压器可采用磁心或空心绕成,适用大功率使用。
还有一种是抑制法,振子经过一高频扼流圈接电缆屏蔽层外皮,阻止高频电流流向电缆屏蔽层外皮,此法比较简单,就是把电缆绕十圈左右,绕在磁环上更好,空心也没关系,一般是频率低绕多几圈,频率高小绕几圈。
但抑制效果没有前述几种好,因此前面几种多用于专业应用,这种业余应用较多。
要记住的是我们只是截断屏蔽层外皮的高频电流,并不是截断流向屏蔽层的所有高频电流(要这样的话把振子和电缆皮断开就得了),高频电流是在屏蔽层的里面流的。
形象一点可以把电缆想象成水管,本来应该是水都在水管里流,如不加巴伦,水不单在水管里流,而且有一部分还流到管子的外皮。
巴伦的作用就是防止跑、冒、滴、漏,迫使水都在水管里流,难言之隐,一用了之!1:4巴伦制作空心巴伦比较容易做,40mn直径的PVC管上面双线并绕8圈wmuf MCfiR con.匚Np$CUE|EqUJHO QQZM3 mtJB-wax mflfflUl£33 Ufi3N ffifllinwaxU UU .MCflR. EDNT1E N (**)何磁环做的巴伦,这个图是 1:1的,4: 1用双线并绕,按上面的图接线即可。

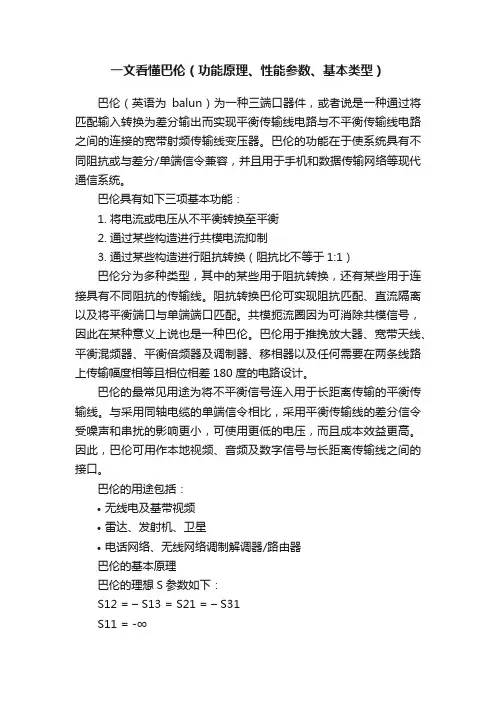

一文看懂巴伦(功能原理、性能参数、基本类型)巴伦(英语为balun)为一种三端口器件,或者说是一种通过将匹配输入转换为差分输出而实现平衡传输线电路与不平衡传输线电路之间的连接的宽带射频传输线变压器。
巴伦的功能在于使系统具有不同阻抗或与差分/单端信令兼容,并且用于手机和数据传输网络等现代通信系统。
巴伦具有如下三项基本功能:1. 将电流或电压从不平衡转换至平衡2. 通过某些构造进行共模电流抑制3. 通过某些构造进行阻抗转换(阻抗比不等于1:1)巴伦分为多种类型,其中的某些用于阻抗转换,还有某些用于连接具有不同阻抗的传输线。
阻抗转换巴伦可实现阻抗匹配、直流隔离以及将平衡端口与单端端口匹配。
共模扼流圈因为可消除共模信号,因此在某种意义上说也是一种巴伦。
巴伦用于推挽放大器、宽带天线、平衡混频器、平衡倍频器及调制器、移相器以及任何需要在两条线路上传输幅度相等且相位相差180度的电路设计。
巴伦的最常见用途为将不平衡信号连入用于长距离传输的平衡传输线。
与采用同轴电缆的单端信令相比,采用平衡传输线的差分信令受噪声和串扰的影响更小,可使用更低的电压,而且成本效益更高。
因此,巴伦可用作本地视频、音频及数字信号与长距离传输线之间的接口。
巴伦的用途包括:•无线电及基带视频•雷达、发射机、卫星•电话网络、无线网络调制解调器/路由器巴伦的基本原理巴伦的理想S参数如下:S12 = – S13 = S21 = – S31S11 = -∞巴伦的两个输出幅度相等,相位相反:–在频域中,这表示两个输出之间具有180°的相位偏移;–在时域中,这表示一个平衡输出的电压为另一平衡输出的负值。
此外,两条线路当中的一条的导体须明确接地。
举例而言,平衡线路由电位幅度相等且相位相反的导体构成。
由于微带线和同轴电缆采用不同尺寸的导体,因此可谓不平衡线路。
巴伦的设计目的正是在于解决此类不平衡线路导致的问题——巴伦可在电流以相反相位传输的平衡(或差分)传输线与返回电流经地下传输的不平衡(或单端)传输线之间转换。

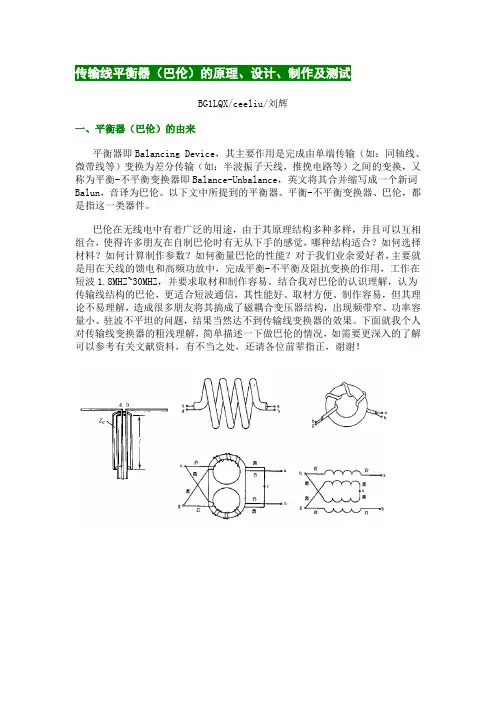

传输线平衡器(巴伦)的原理、设计、制作及测试BG1LQX/ceeliu/刘辉一、平衡器(巴伦)的由来平衡器即Balancing Device,其主要作用是完成由单端传输(如:同轴线、微带线等)变换为差分传输(如:半波振子天线,推挽电路等)之间的变换,又称为平衡-不平衡变换器即Balance-Unbalance,英文将其合并缩写成一个新词Balun,音译为巴伦。
以下文中所提到的平衡器、平衡-不平衡变换器、巴伦,都是指这一类器件。
巴伦在无线电中有着广泛的用途,由于其原理结构多种多样,并且可以互相组合,使得许多朋友在自制巴伦时有无从下手的感觉,哪种结构适合?如何选择材料?如何计算制作参数?如何衡量巴伦的性能?对于我们业余爱好者,主要就是用在天线的馈电和高频功放中,完成平衡-不平衡及阻抗变换的作用,工作在短波1.8MHZ~30MHZ,并要求取材和制作容易。
结合我对巴伦的认识理解,认为传输线结构的巴伦,更适合短波通信,其性能好、取材方便、制作容易,但其理论不易理解,造成很多朋友将其搞成了磁耦合变压器结构,出现频带窄、功率容量小、驻波不平坦的问题,结果当然达不到传输线变换器的效果。
下面就我个人对传输线变换器的粗浅理解,简单描述一下做巴伦的情况,如需要更深入的了解可以参考有关文献资料,有不当之处,还请各位前辈指正,谢谢!二、传输线平衡器(巴伦)的简单原理平衡器有很多种,按平衡条件可以分为四大类:扼流式(扼制不平衡电流)、对称式(对地阻抗平衡)、倒相式(电压倒相)、磁耦合式(电流共扼)。
我这里主要描述一下基于传输线变换器的平衡-不平衡变换,同时具备阻抗变换作用的巴伦,兼有扼流式和磁耦合式的特征。
传输线变换器的结构如上图,它是在高频磁环上缠绕一组或几组传输线,利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用。
能量从变换器的始端到终端是通过传输线的分布电容、分布电感以及电磁能量交换的形式来传送的,这和通常的绕匝变压器不同,它克服了绕匝变压器在高频时由于线圈的分布电容所带来的不利影响,改善了高频特性。
巴伦是平衡不平衡转换器的英文音译,原理是按天线理论,偶极天线属平衡型天线,而同轴电缆属不平衡传输现,若将其直接连接,则同轴电缆的外皮就有高频电流流过(按同轴电缆传输原理,高频电流应在电缆内部流动,外皮是屏蔽层,是没有电流的),这样一来,就会影响天线的辐射(可以想象成电缆的屏蔽层也参与了电波的辐射)因此,就要在天线和电缆之间加入平衡不平衡转换器,把流入电缆屏蔽层外部的电流扼制掉,也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。
要达到这样的目的有很多种办法,一种是高频开路法,在电缆屏蔽层外皮四分之一波长处接一个四分之一波长的套筒(等于效四分之一波长的开路线),因四分之一波长开路线对该频率视为开路,达到截断高频电流的作用,这种办法,工作带宽窄,频率低时四分之一波长套筒就显得很长,适合大功率高频率使用。
另一种是抵消法,想办法使流入的电流大小相等方向相反而互相抵消,应用较多的用磁环三线绕的平衡不平衡转换器就属这种,这种频带较宽,使用但大功率时受磁环磁饱和的限制,适合低频率小功率使用。
再一种是变压器法,通过高频变压器实现平衡不平衡转换,原理就像推挽输出变压器一样,把双向平衡电流变换成但向不平衡电流。
变压器可采用磁心或空心绕成,适用大功率使用。
还有一种是抑制法,振子经过一高频扼流圈接电缆屏蔽层外皮,阻止高频电流流向电缆屏蔽层外皮,此法比较简单,就是把电缆绕十圈左右,绕在磁环上更好,空心也没关系,一般是频率低绕多几圈,频率高小绕几圈。
但抑制效果没有前述几种好,因此前面几种多用于专业应用,这种业余应用较多。
要记住的是我们只是截断屏蔽层外皮的高频电流,并不是截断流向屏蔽层的所有高频电流(要这样的话把振子和电缆皮断开就得了),高频电流是在屏蔽层的里面流的。
形象一点可以把电缆想象成水管,本来应该是水都在水管里流,如不加巴伦,水不单在水管里流,而且有一部分还流到管子的外皮。
巴伦的作用就是防止跑、冒、滴、漏,迫使水都在水管里流,难言之隐,一用了之!倒V天线的制作,一是要求架设得尽量高,二是架设的地方要尽量开阔,三是尽量远离干扰源架设。
巴伦传输线平衡器巴伦的原理设计制作及测试平衡器巴伦巴伦传输线平衡器(Balun)是一种用于不平衡线和平衡线之间的信号转换的装置。
它能够将不平衡信号在输入端转换为平衡信号,并在输出端将平衡信号转换为不平衡信号。
巴伦广泛应用于通信系统、射频级电路、天线等领域,以提高信号传输的质量和效率。
巴伦的工作原理是基于亥姆霍兹定理,通过将两个互体缠绕的线圈(通常是一个同轴电缆和一个平衡线圈)作为巴伦的核心。
其中,不平衡信号通过同轴电缆输入,经过巴伦平衡器的平衡线圈,使其在输出端成为平衡信号。
平衡信号经过平衡线圈后,再经过同轴电缆输出为不平衡信号。
巴伦的设计制作涉及到三个主要方面:线圈的设计、平衡线圈与同轴电缆的连接和外壳的设计。
首先,线圈的设计应根据巴伦的应用需求和工作频率进行选择。
通常情况下,线圈的匝数越多,转换效果越好。
根据线圈的设计参数,可以计算得到线圈的物理尺寸和参数。
其次,平衡线圈与同轴电缆的连接需要确保有效的信号传输和接地。
一种常见的连接方式是使用滑动接点,使平衡线圈与同轴电缆的内导体相连,外导体则连接到地面上。
这种连接方式可以提供良好的传输和接地效果。
最后,外壳的设计需要考虑到巴伦的应用环境和保护要求。
通常情况下,巴伦的外壳应具备防水、防尘、抗干扰等功能。
外壳的材料应选择具备良好的绝缘性能和耐用性,如铝合金或塑料。
在制作巴伦时,需要通过实验测试来验证其性能。
测试时可以使用信号发生器输入不同频率的信号,然后通过巴伦进行信号转换,并使用示波器观察输出信号的波形和频谱。
测试结果应与设计要求相符,说明巴伦的性能良好。
总结来说,巴伦传输线平衡器是一种用于不平衡线和平衡线之间的信号转换装置。
它通过亥姆霍兹定理的原理,在输入端将不平衡信号转换为平衡信号,在输出端将平衡信号转换为不平衡信号。
巴伦的设计制作需要考虑线圈的设计、平衡线圈与同轴电缆的连接和外壳的设计。
通过实验测试,可以验证巴伦的性能是否符合设计要求。
传输线平衡器(巴伦)的原理、设计、制作及测试一、平衡器(巴伦)的由来平衡器即Balancing Device,其主要作用是完成由单端传输(如:同轴线、微带线等)变换为差分传输(如:半波振子天线,推挽电路等)之间的变换,又称为平衡-不平衡变换器即Balance-Unbalance,英文将其合并缩写成一个新词Balun,音译为巴伦。
以下文中所提到的平衡器、平衡-不平衡变换器、巴伦,都是指这一类器件。
巴伦在无线电中有着广泛的用途,由于其原理结构多种多样,并且可以互相组合,使得许多朋友在自制巴伦时有无从下手的感觉,哪种结构适合?如何选择材料?如何计算制作参数?如何衡量巴伦的性能?对于我们业余爱好者,主要就是用在天线的馈电和高频功放中,完成平衡-不平衡及阻抗变换的作用,工作在短波1.8MHZ~30MHZ,并要求取材和制作容易。
结合我对巴伦的认识理解,认为传输线结构的巴伦,更适合短波通信,其性能好、取材方便、制作容易,但其理论不易理解,造成很多朋友将其搞成了磁耦合变压器结构,出现频带窄、功率容量小、驻波不平坦的问题,结果当然达不到传输线变换器的效果。
下面就我个人对传输线变换器的粗浅理解,简单描述一下做巴伦的情况,如需要更深入的了解可以参考有关文献资料,有不当之处,还请各位前辈指正,谢谢!二、传输线平衡器(巴伦)的简单原理平衡器有很多种,按平衡条件可以分为四大类:扼流式(扼制不平衡电流)、对称式(对地阻抗平衡)、倒相式(电压倒相)、磁耦合式(电流共扼)。
我这里主要描述一下基于传输线变换器的平衡-不平衡变换,同时具备阻抗变换作用的巴伦,兼有扼流式和磁耦合式的特征。
传输线变换器的结构如上图,它是在高频磁环上缠绕一组或几组传输线,利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用。
能量从变换器的始端到终端是通过传输线的分布电容、分布电感以及电磁能量交换的形式来传送的,这和通常的绕匝变压器不同,它克服了绕匝变压器在高频时由于线圈的分布电容所带来的不利影响,改善了高频特性。
巴伦制作方法巴伦是平衡不平衡转换器的英文音译,原理是按天线理论,偶极天线属平衡型天线,而同轴电缆属不平衡传输现,若将其直接连接,则同轴电缆的外皮就有高频电流流过(按同轴电缆传输原理,高频电流应在电缆内部流动,外皮是屏蔽层,是没有电流的),这样一来,就会影响天线的辐射(可以想象成电缆的屏蔽层也参与了电波的辐射)。
因此,就要在天线和电缆之间加入平衡不平衡转换器,把流入电缆屏蔽层外部的电流扼制掉,也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。
要达到这样的目的有很多种办法,一种是高频开路法,在电缆屏蔽层外皮四分之一波长处接一个四分之一波长的套筒(等于效四分之一波长的开路线),因四分之一波长开路线对该频率视为开路,达到截断高频电流的作用,这种办法,工作带宽窄,频率低时四分之一波长套筒就显得很长,适合大功率高频率使用。
另一种是抵消法,想办法使流入的电流大小相等方向相反而互相抵消,应用较多的用磁环三线绕的平衡不平衡转换器就属这种,这种频带较宽,使用但大功率时受磁环磁饱和的限制,适合低频率小功率使用。
再一种是变压器法,通过高频变压器实现平衡不平衡转换,原理就像推挽输出变压器一样,把双向平衡电流变换成但向不平衡电流。
变压器可采用磁心或空心绕成,适用大功率使用。
还有一种是抑制法,振子经过一高频扼流圈接电缆屏蔽层外皮,阻止高频电流流向电缆屏蔽层外皮,此法比较简单,就是把电缆绕十圈左右,绕在磁环上更好,空心也没关系,一般是频率低绕多几圈,频率高小绕几圈。
但抑制效果没有前述几种好,因此前面几种多用于专业应用,这种业余应用较多。
要记住的是我们只是截断屏蔽层外皮的高频电流,并不是截断流向屏蔽层的所有高频电流(要这样的话把振子和电缆皮断开就得了),高频电流是在屏蔽层的里面流的。
形象一点可以把电缆想象成水管,本来应该是水都在水管里流,如不加巴伦,水不单在水管里流,而且有一部分还流到管子的外皮。
巴伦的作用就是防止跑、冒、滴、漏,迫使水都在水管里流,难言之隐,一用了之!1:4巴伦制作空心巴伦比较容易做,40mm直径的PVC管上面双线并绕8圈接线图:其他图纸:磁环做的巴伦,这个图是1:1的,4:1用双线并绕,按上面的图接线即可。
巴伦制作方法巴伦制作方法巴伦是平衡不平衡转换器的英文音译,原理是按天线理论,偶极天线属平衡型天线,而同轴电缆属不平衡传输现,若将其直接连接,则同轴电缆的外皮就有高频电流流过(按同轴电缆传输原理,高频电流应在电缆内部流动,外皮是屏蔽层,是没有电流的),这样一来,就会影响天线的辐射(可以想象成电缆的屏蔽层也参与了电波的辐射)。
因此,就要在天线和电缆之间加入平衡不平衡转换器,把流入电缆屏蔽层外部的电流扼制掉,也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。
要达到这样的目的有很多种办法,一种是高频开路法,在电缆屏蔽层外皮四分之一波长处接一个四分之一波长的套筒(等于效四分之一波长的开路线),因四分之一波长开路线对该频率视为开路,达到截断高频电流的作用,这种办法,工作带宽窄,频率低时四分之一波长套筒就显得很长,适合大功率高频率使用。
另一种是抵消法,想办法使流入的电流大小相等方向相反而互相抵消,应用较多的用磁环三线绕的平衡不平衡转换器就属这种,这种频带较宽,使用但大功率时受磁环磁饱和的限制,适合低频率小功率使用。
再一种是变压器法,通过高频变压器实现平衡不平衡转换,原理就像推挽输出变压器一样,把双向平衡电流变换成但向不平衡电流。
变压器可采用磁心或空心绕成,适用大功率使用。
还有一种是抑制法,振子经过一高频扼流圈接电缆屏蔽层外皮,阻止高频电流流向电缆屏蔽层外皮,此法比较简单,就是把电缆绕十圈左右,绕在磁环上更好,空心也没关系,一般是频率低绕多几圈,频率高小绕几圈。
但抑制效果没有前述几种好,因此前面几种多用于专业应用,这种业余应用较多。
要记住的是我们只是截断屏蔽层外皮的高频电流,并不是截断流向屏蔽层的所有高频电流(要这样的话把振子和电缆皮断开就得了),高频电流是在屏蔽层的里面流的。
形象一点可以把电缆想象成水管,本来应该是水都在水管里流,如不加巴伦,水不单在水管里流,而且有一部分还流到管子的外皮。
巴伦的作用就是防止跑、冒、滴、漏,迫使水都在水管里流,难言之隐,一用了之!1:4巴伦制作空心巴伦比较容易做,40mm直径的PVC管上面双线并绕8圈接线图:其他图纸:磁环做的巴伦,这个图是1:1的,4:1用双线并绕,按上面的图接线即可。
巴伦制作方法巴伦制作方法巴伦是平衡不平衡转换器的英文音译,原理是按天线理论,偶极天线属平衡型天线,而同轴电缆属不平衡传输现,若将其直接连接,则同轴电缆的外皮就有高频电流流过(按同轴电缆传输原理,高频电流应在电缆内部流动,外皮是屏蔽层,是没有电流的),这样一来,就会影响天线的辐射(可以想象成电缆的屏蔽层也参与了电波的辐射)。
因此,就要在天线和电缆之间加入平衡不平衡转换器,把流入电缆屏蔽层外部的电流扼制掉,也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。
要达到这样的目的有很多种办法,一种是高频开路法,在电缆屏蔽层外皮四分之一波长处接一个四分之一波长的套筒(等于效四分之一波长的开路线),因四分之一波长开路线对该频率视为开路,达到截断高频电流的作用,这种办法,工作带宽窄,频率低时四分之一波长套筒就显得很长,适合大功率高频率使用。
另一种是抵消法,想办法使流入的电流大小相等方向相反而互相抵消,应用较多的用磁环三线绕的平衡不平衡转换器就属这种,这种频带较宽,使用但大功率时受磁环磁饱和的限制,适合低频率小功率使用。
再一种是变压器法,通过高频变压器实现平衡不平衡转换,原理就像推挽输出变压器一样,把双向平衡电流变换成但向不平衡电流。
变压器可采用磁心或空心绕成,适用大功率使用。
还有一种是抑制法,振子经过一高频扼流圈接电缆屏蔽层外皮,阻止高频电流流向电缆屏蔽层外皮,此法比较简单,就是把电缆绕十圈左右,绕在磁环上更好,空心也没关系,一般是频率低绕多几圈,频率高小绕几圈。
但抑制效果没有前述几种好,因此前面几种多用于专业应用,这种业余应用较多。
要记住的是我们只是截断屏蔽层外皮的高频电流,并不是截断流向屏蔽层的所有高频电流(要这样的话把振子和电缆皮断开就得了),高频电流是在屏蔽层的里面流的。
形象一点可以把电缆想象成水管,本来应该是水都在水管里流,如不加巴伦,水不单在水管里流,而且有一部分还流到管子的外皮。
巴伦的作用就是防止跑、冒、滴、漏,迫使水都在水管里流,难言之隐,一用了之!1:4巴伦制作空心巴伦比较容易做,40mm直径的PVC管上面双线并绕8圈接线图:其他图纸:磁环做的巴伦,这个图是1:1的,4:1用双线并绕,按上面的图接线即可。

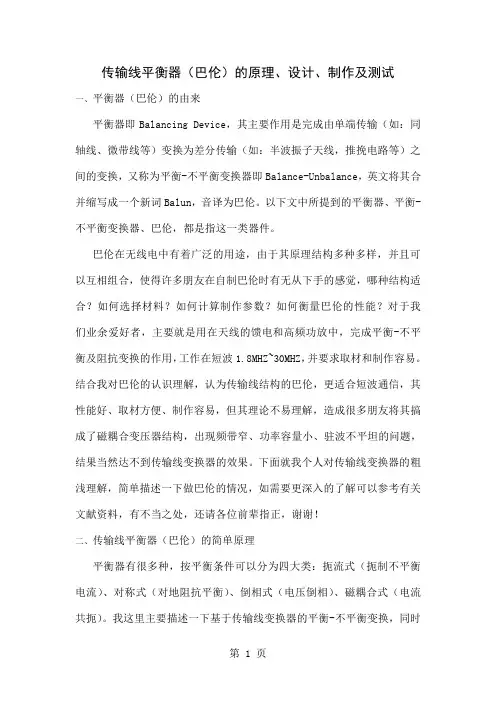

传输线平衡器(巴伦)的原理、设计、制作及测试
一、平衡器(巴伦)的由来
平衡器即Balancing Device,其主要作用是完成由单端传输(如:同轴线、微带线等)变换为差分传输(如:半波振子天线,推挽电路等)之间的变换,又称为平衡-不平衡变换器即Balance-Unbalance,英文将其合并缩写成一个新词Balun,音译为巴伦。
以下文中所提到的平衡器、平衡-不平衡变换器、巴伦,都是指这一类器件。
巴伦在无线电中有着广泛的用途,由于其原理结构多种多样,并且可以互相组合,使得许多朋友在自制巴伦时有无从下手的感觉,哪种结构适合?如何选择材料?如何计算制作参数?如何衡量巴伦的性能?对于我们业余爱好者,主要就是用在天线的馈电和高频功放中,完成平衡-不平衡及阻抗变换的作用,工作在短波1.8MHZ~30MHZ,并要求取材和制作容易。
结合我对巴伦的认识理解,认为传输线结构的巴伦,更适合短波通信,其性能好、取材方便、制作容易,但其理论不易理解,造成很多朋友将其搞成了磁耦合变压器结构,出现频带窄、功率容量小、驻波不平坦的问题,结果当然达不到传输线变换器的效果。
下面就我个人对传输线变换器的粗浅理解,简单描述一下做巴伦的情况,如需要更深入的了解可以参考有关文献资料,有不当之处,还请各位前辈指正,谢谢!
二、传输线平衡器(巴伦)的简单原理
平衡器有很多种,按平衡条件可以分为四大类:扼流式(扼制不平衡电流)、对称式(对地阻抗平衡)、倒相式(电压倒相)、磁耦合式(电流共扼)。
我这里主要描述一下基于传输线变换器的平衡-不平衡变换,同时具备阻抗变换作用的巴伦,兼有扼流式和磁耦合式的特征。
传输线变换器的结构如上图,它是在高频磁环上缠绕一组或几组传输线,利用不同的连接方法来完成阻抗变换和平衡-不平衡变换作用。
能量从变换器的始端到终端是通过传输线的分布电容、分布电感以及电磁能量交换的形式来传送的,这和通常的绕匝变压器不同,它克服了绕匝变压器在高频时由于线圈的分布电容所带来的不利影响,改善了高频特性。
此外,每对传输线的两导线电流的幅度相等方向相反,因而他们在磁芯中产生的磁通相互抵消,这样磁芯的损耗很小,即使磁芯截面积很小,也具有较大的功率容量。
所以,它具有频带宽、体积小、功率容量大等优点,
传输线变换器在低频端可以等效为传统的低频变换器,其低频响应的恶化是由于传输线两导体之间由于磁化电感引起的并联电纳,它决定了变换器的最低工作频率。
在高频端它是具有一定特征阻抗的传输线,为避免产生任何谐振现象,特别是对于复数负载,它会引起实质上的幅度波动增加,传输线的长度不超过上限频率波长的八分之一,过短低频特性会变差。
为了选择用于RF变换的磁芯,需要知道磁芯的饱和磁通和它的非线性特性,按最低工作频率的最大功率计算最大磁通密度。
既然是用传输线变换器做平衡-不平衡变换,那么在平衡端含有的不平衡分量的多少,就是平衡-不平衡变换的重要指标,可以用类似电路中的共模信号和差模信号来描述不平衡信号和平衡信号,那就可以用共模抑制比来描述这个指标了,我觉得也可以称做不平衡抑制。
它即受阻抗变换比例的影响,也受共模电感量的影响。
三、传输线平衡器(巴伦)计算软件的使用
基于前述原理,可以给出若干相关的计算公式,但计算是一个试算-调整参数-再算-再调整,反反复复多次寻找最适合结果的过程,同时对磁芯的各项参数都要熟悉,因此,我结合自己对传输线变换器的理解和巴伦的特点以及对磁芯的了解,试写了一个用于计算传输线巴伦的小软件,希望能解决手工计算的麻烦。
软件运行后出现如图窗口,请输入所设计的传输线巴伦的最高工作频率、最低工作频率、最大功率并选择一款磁环和试绕匝数,磁环编号中前两位数字是磁环的外径后两位代表不同性能的磁材,第一次计算可以随便选择一个,试绕匝数也可以随便写个整数,如10,然后点击“计算”按钮,右下角会根据计算的结果给出需要调整的参数,调整后继续计算,直到获得满意的结果,如果始终不能获得有意义的结果,则可能是频率覆盖范围太宽,或功率太大,适当降低一些在试试。
经过反复计算得到的结果是一个传输线变换基本单元的数据(磁环编号,穿绕匝数),然后根据所需巴伦的阻抗变换比(电压比的平方=阻抗比),选择适当接线结构,软件中给出了部分常用的电压比的结构图供参考,右上方的按钮上的是电压比,图中写出了相应的阻抗比。
另外请注意,本软件在计算最大磁通时是按最差情况估算的,实际承受的功率要高的多,共模抑制是按不小于20db计算的,即不平衡功率<1%,这两项约束条件体现在共模阻抗和最大磁通,可以根据自己的需要选择,而不必理会给出的建议,但若不知道如何选择,还是按建议调整计算为好。
插损、驻波和带宽与穿绕匝数和线径有一定影响,需要在实际试制中加以考虑。
还有就是只能以我提供的磁环进行计算,其他磁环没有详尽的特性参数,无法给与计算。
四、传输线平衡器(巴伦)的制作实例
例1:最低工作频率1.8MHZ,最高工作频率40MHZ,
最大功率:1000W,电压比1:1,即阻抗比1:1
将以上参数输入,试绕匝数按缺省的10,随便先选择一款磁环如:NH2246(外径22mm的磁环),“计算”后,建议“增加圈数”,
将试绕匝数改为18,“计算”后,建议“减少圈数”。
将试绕匝数改为17,“计算”后,建议“更换磁环”。
更换磁环为NH4578,“计算”后,试绕匝数为8,获得满足条件的结果。
例2:最低工作频率1.5MHZ,最高工作频率50MHZ
最大功率:500W,电压比1:2,即阻抗比1:4
例3:最低工作频率6MHZ,最高工作频率30MHZ
最大功率:200W,电压比1:3,即阻抗比1:9
根据以上计算结果,制作的传输线巴伦,基本可以达到预期的效果,但在实际制作中由于选材和制作工艺的差异,会有些出入,请大家依据自己的实际情况适当增减圈数就应该可以达到要求,一般磁环不用试来试去的,这里推荐大家主要选择以下三种常用规格,基本可以满足大部分做天线巴伦的需要。
NH2246:200W以下,频带偏高些(6MHz~30MHz),外形22X11X5
NH3158:中高功率,频带覆盖宽(1MHz~50MHz),外形31X18X7
NH4578:可以上KW的高功率,频带高端略低(1.6MHz~30MHz),外形45X26X8
另外传输线变压器应该采用相应特征阻抗的同轴电缆制作,但在实际制作中由于特殊阻抗的同轴缆很难找到,且所做天线巴伦基本在短波工作,对传输线的结构和阻抗要求不是很高,使用双绞传输线代替也是可以的,经济实惠,也可以用聚酯漆包线并绕而成,需要绞距均匀,松紧一致。
绕制线圈前,可以按软件给出的传输线长度裁剪,太长会影响频率高端的驻波,在大功率用途时,应考虑用尽可能粗的导线绕制,减小损耗和发热。
传输线结构做的好的话,磁环更本不发热,其原理已经决定了,只有频率低端的共模功率需要磁环提供共模阻抗,主要的能量交换是在传输线的分布电感和分布电容间转换传递的,不需要磁环提供磁场的变换,这一点是与磁耦合平衡器原理的巴伦的本质的不同,尽管都是在磁环上绕线,其结构和原理却完全不同,磁耦合变压器可以使用屏蔽,而且初次之间也应该使用屏蔽,传输线变压器则不能用屏蔽,包括金属外壳,它会破坏共模抑制效果的。
下图是传输线巴伦的制作过程,为表明1:4和1:9的接线顺序,磁环间和接线都留出了比较大的距离,实际的巴伦不能这样大的空间,接线应该尽量短才好。
电缆用的是BELDEN 6320UL 18AGW 双绞线
磁环是NH4578,外径45mm
穿绕需要的圈数
剥去电缆外护套
剥去绝缘层
按颜色排好线序
一个就是1:1的
两个就是1:4的
三个就是1:9的
五、传输线平衡器(巴伦)的测试
1、巴伦的驻波比、共模抑制比、插入损耗:
A.驻波比——巴伦的平衡输出端接匹配的假负载,在使用频带内测量同轴端的驻
波比,一般小于1.5就可以了。
假负载的阻抗是按照巴伦的阻抗比计算的,一般可
以用无感电阻制作,其功率应当满足测量功率的需要。
实验表明使用多个贴片电阻
并联达到所须阻值和功率有非常好的效果,而使用引线的电阻频率超过20MHZ其
频率特性急剧变坏。
B.共模抑制比——通过测量巴伦平衡输出端的不平衡功率和输入巴伦的功率的比
来计算,不平衡功率是通过将平衡端的假负载平均分为两部分,其中点对于平衡的
差分信号是零点,因此中点对地的信号功率就是不平衡信号的功率,就是通过巴伦
泄漏过来的共模信号功率,将此功率与输入功率之比再换算为分贝就是其共模抑制
比,其数值越大约好,一般大于20db即可。
对于较高阻抗的假负载对共模信号有
部分衰减,需要在测量的结果中予以扣除。
C.插入损耗——巴伦的插入损耗是指巴伦的输出功率和输入功率之比,然而输出
是平衡信号的巴伦不便直接测量输出端功率,一般是通过将两个相同的巴伦的平衡
端对接,即将平衡信号在变为不平衡的50欧同轴测量其损耗,然后在除以2,得到
一个巴伦的插损(即认为两个巴伦是一样的),同样是分贝值,越小越好,通常<0.5db。
2、2020型数字驻波表+巴伦测试附件
A.2020型数字驻波表主要技术指标:
*最大功率测量:200W(通过式功率计)
*驻波测量:1.00~99.9
*频率范围:1.8MHZ~60MHZ
*功率探头Vp:<14V
*50欧平衡差分负载组件:1:1巴伦,<16W
*200欧平衡差分负载组件:1:4巴伦,<20W
*450欧平衡差分负载组件:1:4巴伦,<16W
2020数字驻波表高频探头
1:4 1:9 1:1
用于测试的三个巴伦B.驻波及共模抑制比的测量:
C.插入损耗的测量
驻波表的使用和巴伦的详细测量方法及更多实测图片请访问以下网站:。
