中继台双工器结构性能与调试方法

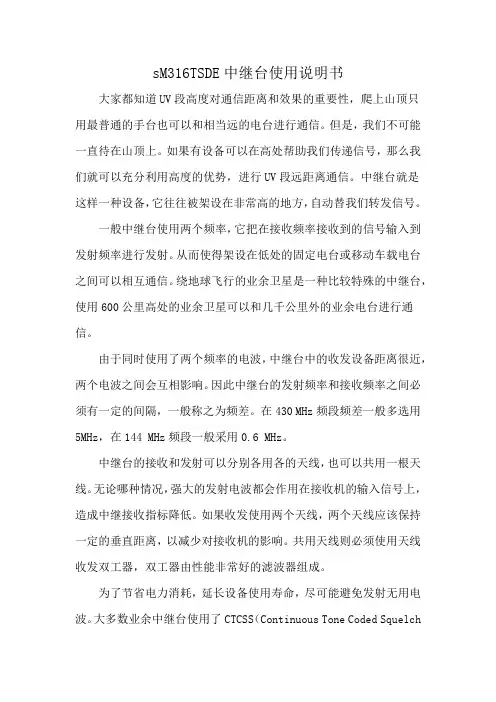

sM316TSDE中继台使用说明书大家都知道UV段高度对通信距离和效果的重要性，爬上山顶只用最普通的手台也可以和相当远的电台进行通信。

但是，我们不可能一直待在山顶上。

如果有设备可以在高处帮助我们传递信号，那么我们就可以充分利用高度的优势，进行UV段远距离通信。

中继台就是这样一种设备，它往往被架设在非常高的地方，自动替我们转发信号。

一般中继台使用两个频率，它把在接收频率接收到的信号输入到发射频率进行发射。

从而使得架设在低处的固定电台或移动车载电台之间可以相互通信。

绕地球飞行的业余卫星是一种比较特殊的中继台，使用600公里高处的业余卫星可以和几千公里外的业余电台进行通信。

由于同时使用了两个频率的电波，中继台中的收发设备距离很近，两个电波之间会互相影响。

因此中继台的发射频率和接收频率之间必须有一定的间隔，一般称之为频差。

在430 MHz频段频差一般多选用5MHz，在144 MHz频段一般采用0.6 MHz。

中继台的接收和发射可以分别各用各的天线，也可以共用一根天线。

无论哪种情况，强大的发射电波都会作用在接收机的输入信号上，造成中继接收指标降低。

如果收发使用两个天线，两个天线应该保持一定的垂直距离，以减少对接收机的影响。

共用天线则必须使用天线收发双工器，双工器由性能非常好的滤波器组成。

为了节省电力消耗，延长设备使用寿命，尽可能避免发射无用电波。

大多数业余中继台使用了CTCSS（Continuous Tone Coded SquelchSystem连续音频编码静噪系统），一般业余中继台使用88.5Hz的连续调制波。

当接收机检出88.5Hz的CTCSS信号，发射机开始发射。

当中继台的使用者暂时中断发送信号时，一般情况下，中继台发射机不会立即停止工作，而要持续大约1~5秒的时间。

移动中的用户使用中继台时，信号起伏较明显，则接收输入信号会变弱，CTCSS信号也会变得断断续续，在这种状况下合理设置中继发射时延，确保中继台继续处于发射状态是非常有必要的。

前言本文通过自制一个VHF双工器，详细介绍了双工器的构成原理、制作工艺、调节方法以及应用实例，望读者能对双工器有个初步的感性认识。

————译者双工器原理与调节方法原著：Dave Metz WA0AUQ SEITS俄亥俄州东南技术社团翻译：梁珏长期以来我们从网站上收到大量关于双工器的提问，看来有必要对双工器（duplexer）和腔体滤波器（cavity filter）这个话题作一讨论。

双工器（duplexer）和其同胞兄弟复用器（diplexer）说白了都属于滤波器，不过要注意他们可不是同样的东西哦。

利用双工器我们只需一根天线就可以完成同时收发并滤除杂波的功能，而复用器则可以将两种不同的信号馈电至同一根天线来发射。

从电路上分析双工器其实就是一个谐振腔，它具有很陡的选频曲线，可以将发射机和接收机的信号隔离开来，这样收发机就可以同时共用一根天线进行接收或者发射信号，而且不会导致发射机的大功率信号烧毁接收机。

这里有一点要注意：发射与接收频率之间需要有一定的隔离，通常称之为“频率间隔”。

当工作波长在2米的时候，频率间隔需要达到600KHz；波长为70厘米时，则需要5MHz的间隔。

复用器很容易被错认为是双工器，它最常用的地方在于将一台双波段的移动电台的双天线口连接至一根天线馈线上。

实际上复用器的原理完全不同于双工器，而且制作工艺上也简单得多。

与复用器相比，双工器的通带和阻带要窄得多（为了实现收发隔离的功能），而复用器只是简单地将高通和低通滤波器串联在一起。

双工器的制作工艺有好几种，传统的混合环式、带陷腔体式和带通/带阻式都能在市面上找到，每种设计各有所长。

混合环使用腔体和相位调节缆线结合的方式，因此在业余无线电方面用得很少，如果读者有兴趣，可以参考[ARRL Handbook]，里面有非常棒的解释。

一直以来，Wacom的四连8英寸带通/带阻腔体模型是我最喜爱的设计方式，其唯一的缺点就是太贵了！（大概要900美金一个）Wacom使用的是高Q值腔体，加上优化设计，四个腔体就可以做到用带陷方式六腔体的指标。

中继装备操作与使用教案一、介绍中继装备是一种用来扩展无线网络覆盖范围的设备。

本教案旨在向读者介绍中继装备的操作与使用方法，以帮助读者更好地理解和应用中继装备。

二、中继装备的基本原理中继装备通过接收原始无线信号，并对信号进行放大与转发，以增加无线网络的覆盖范围。

中继装备一般由无线信号接收器、信号放大器和无线信号发射器组成。

三、中继装备的操作步骤1. 安装中继装备1.寻找最佳位置：找到一个距离原有无线网络覆盖范围边缘较近的位置，以确保信号能够被中继装备接收到。

2.连接电源：将中继装备插入电源插座，并确保供电正常。

3.连接网络：将中继装备的网络端口通过网线与原有无线网络的路由器或交换机连接。

2. 配置中继装备1.登录中继装备管理界面：通过电脑或手机浏览器输入中继装备的默认IP地址，在登录页面输入用户名和密码以进入管理界面。

2.设置工作模式：根据实际需求选择中继装备的工作模式，一般有中继模式、桥接模式等。

3.配置无线网络参数：设置中继装备的无线网络名称（SSID）和密码，保持与原有无线网络一致。

4.确认配置：保存配置并重启中继装备，确保设置生效。

3. 测试中继装备1.检查信号强度：使用手机或电脑等设备，测量距离中继装备的信号强度，以确保信号覆盖范围正常。

2.进行网络连接测试：连接到中继装备所扩展的无线网络，测试网络连接正常与否。

3.验证中继装备的功能：检查中继装备的工作状态，确保其正常工作与健康。

四、中继装备的使用注意事项1.适量使用中继装备：中继装备的数量应根据实际需求进行配置，避免过分依赖中继装备影响网络性能。

2.避免干扰源：中继装备应远离可能引起无线网络干扰的设备或环境，如微波炉、电视机等。

3.定期维护与更新：定期检查中继装备的工作状态，确保设备正常工作；同时，及时更新中继装备的固件版本，以获得更好的性能和安全保障。

五、中继装备的优缺点1. 优点•扩展无线网络覆盖范围：中继装备能够有效地扩展无线网络的覆盖范围，使得网络信号能够覆盖到原有无线网络无法到达的地区。

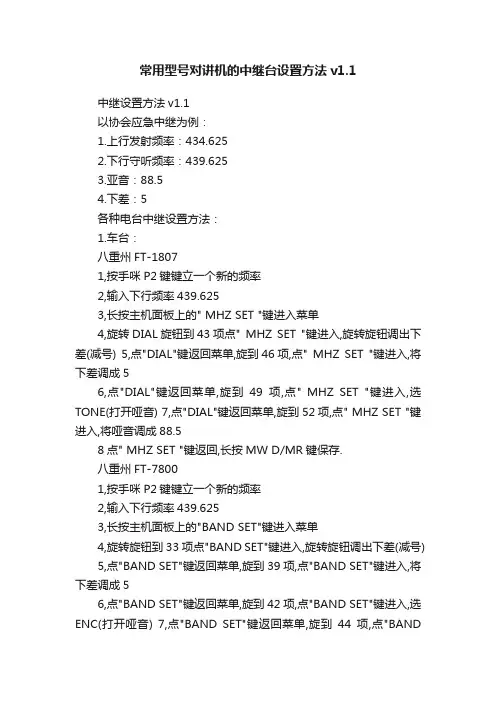

常用型号对讲机的中继台设置方法v1.1中继设置方法v1.1以协会应急中继为例：1.上行发射频率：434.6252.下行守听频率：439.6253.亚音：88.54.下差：5各种电台中继设置方法：1.车台：八重州FT-18071,按手咪P2键键立一个新的频率2,输入下行频率439.6253,长按主机面板上的" MHZ SET "键进入菜单4,旋转DIAL旋钮到43项点" MHZ SET "键进入,旋转旋钮调出下差(减号) 5,点"DIAL"键返回菜单,旋到46项,点" MHZ SET "键进入,将下差调成56,点"DIAL"键返回菜单,旋到49项,点" MHZ SET "键进入,选TONE(打开哑音) 7,点"DIAL"键返回菜单,旋到52项,点" MHZ SET "键进入,将哑音调成88.58点" MHZ SET "键返回,长按MW D/MR键保存.八重州FT-78001,按手咪P2键键立一个新的频率2,输入下行频率439.6253,长按主机面板上的"BAND SET"键进入菜单4,旋转旋钮到33项点"BAND SET"键进入,旋转旋钮调出下差(减号) 5,点"BAND SET"键返回菜单,旋到39项,点"BAND SET"键进入,将下差调成56,点"BAND SET"键返回菜单,旋到42项,点"BAND SET"键进入,选ENC(打开哑音) 7,点"BAND SET"键返回菜单,旋到44项,点"BANDSET"键进入,将哑音调成88.5 8点"BAND SET"键返回,长按手咪P2键保存.八重州FT-88001,按手咪P2键键立一个新的频率2,输入下行频率439.6253,长按主机面板上的"SET"键进入菜单4,旋转旋钮到33项点"DIAL"键进入,旋转旋钮调出下差(减号)5,点" SET"键返回菜单,旋到36项,点"DIAL"键进入,将下差调成5 6,点" SET"键返回菜单,旋到41项,点"DIAL"键进入,选ENC(打开哑音)7,点" SET"键返回菜单,旋到40项,点"DIAL"键进入,将哑音调成88.58点" SET"键返回,长按手咪P2键保存.八重州FT-89001,按手咪P2键键立一个新的频率2,输入下行频率439.6253,长按主机面板上的"SET"键进入菜单4,旋转旋钮到33项点"DIAL"键进入,旋转旋钮调出下差(减号)5,点" SET"键返回菜单,旋到36项,点"DIAL"键进入,将下差调成5 6,点" SET"键返回菜单,旋到40项,点"DIAL"键进入,选ENC(打开哑音)7,点" SET"键返回菜单,旋到39项,点"DIAL"键进入,将哑音调成88.58点" SET"键返回,长按手咪P2键保存.艾可慕IC-2720①打开电源，按住[PWR]1秒钟开机。

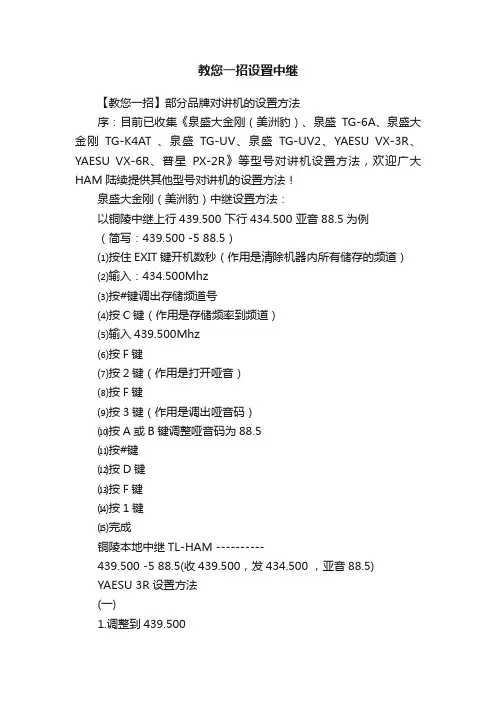

教您一招设置中继【教您一招】部分品牌对讲机的设置方法序：目前已收集《泉盛大金刚（美洲豹）、泉盛TG-6A、泉盛大金刚TG-K4AT 、泉盛TG-UV、泉盛TG-UV2、YAESU VX-3R、YAESU VX-6R、普星PX-2R》等型号对讲机设置方法，欢迎广大HAM陆续提供其他型号对讲机的设置方法！泉盛大金刚（美洲豹）中继设置方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按住EXIT键开机数秒（作用是清除机器内所有储存的频道）⑵输入：434.500Mhz⑶按#键调出存储频道号⑷按C键（作用是存储频率到频道）⑸输入439.500Mhz⑹按F键⑺按2键（作用是打开哑音）⑻按F键⑼按3键（作用是调出哑音码）⑽按A或B键调整哑音码为88.5⑾按#键⑿按D键⒀按F键⒁按1键⒂完成铜陵本地中继TL-HAM ----------439.500 -5 88.5(收439.500，发434.500 ，亚音88.5)YAESU 3R设置方法(一)1.调整到439.5002.长按TXPO选择菜单3.选择68菜单，选择差频-4.选择69号菜单，选择55.选择79菜单，选择亚音是TONE6.选择86号菜单，选择88.5亚音7.长按F键出现频道后，选择合适的储存频道(二)1，调整到439.5002：长按F键到频道数出来就放，选择合适的频道，3：在规定时间再按F键，保存。

如果时间超过就从来，1.2.3.4：调整到434.5005：长按TXPO选择菜单6，选择79菜单，选择亚音是TONE7：选择86号菜单，选择88.5哑音8：点按发射键到频率方式,显示为434.5009：按F键出现频道后，选择同样的频道。

长按发射键不放，按F 键保存发射频率泉盛TG-6A设置中继方法：以铜陵中继上行439.500 下行434.500 亚音88.5为例（简写：439.500 -5 88.5）⑴按VFO进入频率工作状态⑵按#键，待输入状态⑶输入439.500⑷按MENU，通过▲▼选6⑸按MENU，通过▲▼选-⑹按MENU，确认⑺按MENU，通过▲▼选7⑻按MENU，确认，调整到05.000⑼按MENU⑽按EXIT,退出编辑⑾按F+MR 调出存储频道号⑿按MR 确认⒀完成PX-2R中继的设置方法（以铜陵中继为例）1、按VF0键进入频率模式；2、用数字键直接输入上行频率439.500；3、按F+4进入差频设置；4、用ENT确认键进入；5、用旋钮选择正负差或0（选择-）；6、按ENT键保存选定的正负差或0；7、按VFO两遍保存；8、按F键，用旋钮旋到14；9、按ENT键确认进入，再用旋钮旋到所需的频差（-5）；10、按ENT键确认，再按两次VFO保存；11、按F+0进入亚音，按四次ENT键调亚音（88.5），调好亚音后按ENT键确认，再按两次VFO键；12、按F+MR选择要保存到的频道，再按MR键保存。

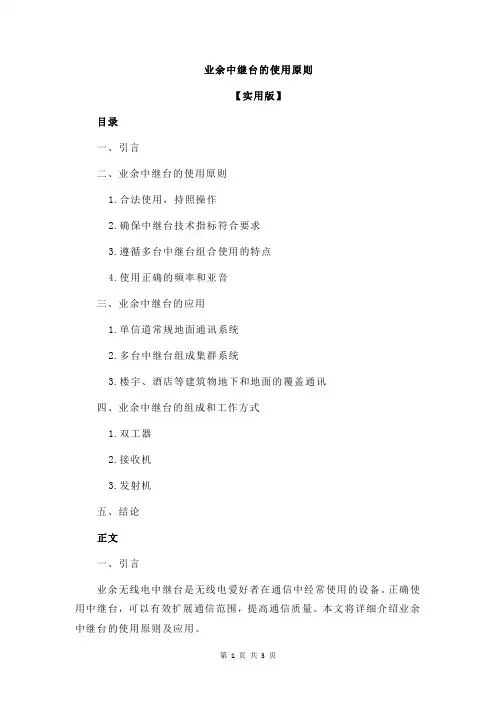

业余中继台的使用原则【实用版】目录一、引言二、业余中继台的使用原则1.合法使用，持照操作2.确保中继台技术指标符合要求3.遵循多台中继台组合使用的特点4.使用正确的频率和亚音三、业余中继台的应用1.单信道常规地面通讯系统2.多台中继台组成集群系统3.楼宇、酒店等建筑物地下和地面的覆盖通讯四、业余中继台的组成和工作方式1.双工器2.接收机3.发射机五、结论正文一、引言业余无线电中继台是无线电爱好者在通信中经常使用的设备。

正确使用中继台，可以有效扩展通信范围，提高通信质量。

本文将详细介绍业余中继台的使用原则及应用。

二、业余中继台的使用原则1.合法使用，持照操作业余无线电爱好者在使用中继台前，需要取得相应的操作执照，并在规定的频率范围内进行通信。

这是保障业余无线电通信秩序和安全的基本要求。

2.确保中继台技术指标符合要求中继台的技术指标关系到通信质量和通信范围。

因此，在使用中继台时，应确保其技术指标符合要求，如发射功率、接收灵敏度、频率稳定性等。

3.遵循多台中继台组合使用的特点多台中继台组合使用时，应遵循一定的组合原则，确保通信的稳定和有效。

这包括中继台的选址、天线高度、天线类型等因素。

4.使用正确的频率和亚音正确的频率和亚音设置是保证通信质量的关键。

在使用中继台时，应按照规定的频率和亚音进行设置。

三、业余中继台的应用1.单信道常规地面通讯系统单信道常规地面通讯系统是最基本的业余无线电通信方式。

它通过一台中继台实现地面无线电通信。

2.多台中继台组成集群系统多台中继台可以组成集群系统，实现更大范围的通信。

集群系统可以采用星形结构或带状结构。

3.楼宇、酒店等建筑物地下和地面的覆盖通讯通过使用中继台，可以实现楼宇、酒店等建筑物地下和地面的覆盖通讯。

这可以通过同轴电缆、功分器等设备实现。

四、业余中继台的组成和工作方式1.双工器双工器用于隔离接收和发射的信号，保证通信的稳定。

它只允许非常窄的频率范围的信号进入中继，可以抑制其他频率的干扰信号。

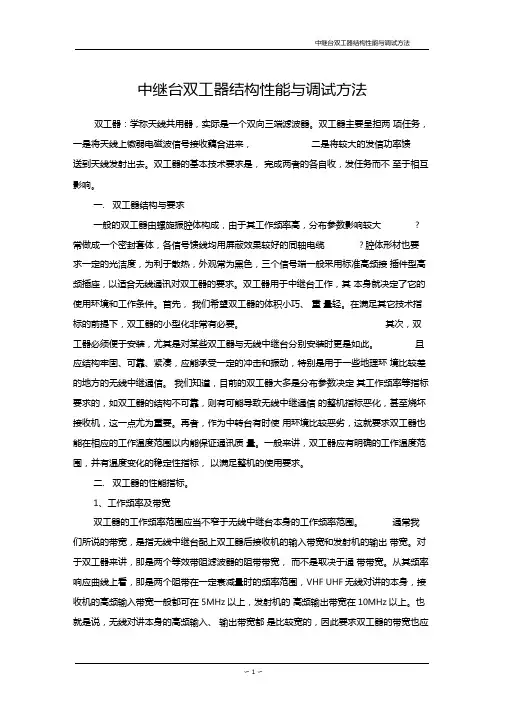

中继台双工器结构性能与调试方法双工器：学称天线共用器，实际是一个双向三端滤波器。

双工器主要呈担两项任务，一是将天线上徽弱电磁波信号接收藕合进来，二是将较大的发信功率馈送到天线发射出去。

双工器的基本技术要求是，完成两者的各自收，发任务而不至于相互影响。

一.双工器结构与要求一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大? 常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆？腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件型高频插座，以适合无线通讯对双工器的要求。

双工器用于中继台工作，其本身就决定了它的使用环境和工作条件。

首先，我们希望双工器的体积小巧、重量轻。

在满足其它技术指标的前提下，双工器的小型化非常有必要。

其次，双工器必须便于安装，尤其是对某些双工器与无线中继台分别安装时更是如此。

且应结构牢固、可靠、紧凑，应能承受一定的冲击和振动，特别是用于一些地理环境比较差的地方的无线中继通信。

我们知道，目前的双工器大多是分布参数决定其工作频率等指标要求的，如双工器的结构不可靠，则有可能导致无线中继通信的整机指标恶化，甚至烧坏接收机，这一点尤为重要。

再者，作为中转台有时使用环境比较恶劣，这就要求双工器也能在相应的工作温度范围以内能保证通讯质量。

一般来讲，双工器应有明确的工作温度范围，并有温度变化的稳定性指标，以满足整机的使用要求。

二.双工器的性能指标。

1、工作频率及带宽双工器的工作频率范围应当不窄于无线中继台本身的工作频率范围。

通常我们所说的带宽，是指无线中继台配上双工器后接收机的输入带宽和发射机的输出带宽。

对于双工器来讲，即是两个等效带阻滤波器的阻带带宽，而不是取决于通带带宽。

从其频率响应曲线上看，即是两个阻带在一定衰减量时的频率范围，VHF UHF无线对讲的本身，接收机的高频输入带宽一般都可在5MHz以上，发射机的高频输出带宽在10MHz以上。

建伍中继台使用说明好嘞，今天咱们聊聊建伍中继台的使用说明。

大家听到“中继台”可能会觉得有点陌生，别担心，这其实就是帮你把信号放大的一个小玩意儿，让你在遥远的地方也能顺畅通话，简直就是现代通讯的小神仙，嘿嘿。

这个中继台的外形嘛，跟个小盒子差不多，简单大方，放在桌子上一点儿也不占地方。

说实话，感觉它就像个小宠物，乖乖待着，却能在你需要的时候给你带来方便。

有的朋友可能会问，咋个使用呢？步骤简单得像数豆子。

你只需要把电源插上，再把天线装好。

啊，说到天线，记得调整好角度，这可是关系到你信号强弱的关键，别小看了这根小棍子，调好后，你会发现自己跟朋友聊天时，声音清晰得像面条拉丝一样，根本不带卡顿的。

然后，连接设备也是关键，像咱们手机、对讲机啥的，直接连上去就好。

这个过程中可别着急，慢慢来，认真点儿，不然可能会导致信号不好，搞得你跟朋友之间像隔着千山万水一样，心累啊。

调试好后，试着跟朋友聊聊，嘿，没准儿能聊出个天南地北，快意人生。

这中继台的使用范围可大了，尤其适合野外活动，登山露营什么的。

想象一下，咱们在山顶上，四周一片苍翠，心里美滋滋的，突然想跟朋友分享这美景，拿起手机，咔嚓一张，结果信号却像失踪一样，这时候有了中继台，简单又方便，瞬间联系上，仿佛身边就有个知心好友。

再说了，野外环境总是多变，随时随地都得防备万一，带上中继台绝对是明智之举。

不过，使用中继台的时候也要注意哦，尽量避免在风口浪尖的位置使用。

你知道的，风大了信号就容易受到影响，这样就好比人跟人之间的沟通，总得有个合适的环境才行。

保持周围的干净整洁，别让周围的杂物妨碍了信号的传播，就像咱们在聊天时，背景音乐太吵也听不清楚话一样。

平时用的时候，电池也要记得充足，别到关键时刻才发现没电，真是让人心急如焚。

插电使用当然没问题，不过如果需要移动，就得提前做好准备。

有个小窍门，就是多准备几块备用电池，随时能换上，绝对不会让你在关键时刻掉链子。

再说，维护中继台也得跟上。

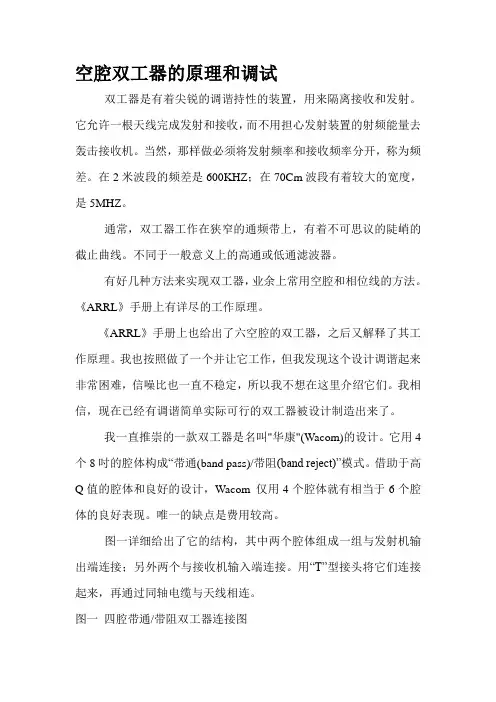

空腔双工器的原理和调试双工器是有着尖锐的调谐持性的装置，用来隔离接收和发射。

它允许一根天线完成发射和接收，而不用担心发射装置的射频能量去轰击接收机。

当然，那样做必须将发射频率和接收频率分开，称为频差。

在2米波段的频差是600KHZ；在70Cm波段有着较大的宽度，是5MHZ。

通常，双工器工作在狭窄的通频带上，有着不可思议的陡峭的截止曲线。

不同于一般意义上的高通或低通滤波器。

有好几种方法来实现双工器，业余上常用空腔和相位线的方法。

《ARRL》手册上有详尽的工作原理。

《ARRL》手册上也给出了六空腔的双工器，之后又解释了其工作原理。

我也按照做了一个并让它工作，但我发现这个设计调谐起来非常困难，信噪比也一直不稳定，所以我不想在这里介绍它们。

我相信，现在已经有调谐简单实际可行的双工器被设计制造出来了。

我一直推崇的一款双工器是名叫"华康"(Wacom)的设计。

它用4个8吋的腔体构成“带通(band pass)/带阻(band reject)”模式。

借助于高Q值的腔体和良好的设计，Wacom 仅用4个腔体就有相当于6个腔体的良好表现。

唯一的缺点是费用较高。

图一详细给出了它的结构，其中两个腔体组成一组与发射机输出端连接；另外两个与接收机输入端连接。

用“T”型接头将它们连接起来，再通过同轴电缆与天线相连。

图一四腔带通/带阻双工器连接图每个腔体都有二个功能。

第一，必须通过想得到的信号（即带通或通带）；第二，必须尽可能阻止不想要的信号（即带阻或阻带）。

在（图2）中我给出了用于发射的空腔滤波器典型响应曲线。

请注意，它在145.37MHZ的发射频率上通过了几乎所有的信号，并且在接收频率处，即低于发射频率600KHZ处有着-30dB+的衰减。

同样，两个接收腔体也精确地匹配，除了它们的通频点在144.77MHZ的接收频率上外，它们阻带的谷点都在发射频率145.37MHZ上。

这样，发射腔体将滤除发射机所产生的较宽频带上的噪声（殘余发射）使其不进入接收机，而接收腔体也将滤除发射机产生的射频功率使其不进入接收机。

中继台方案中继台方案简介中继台（repeater）是一种用于扩大无线电通信范围的设备，通过将收到的无线电信号加强并转发，使信号能够覆盖更广的区域。

中继台是无线电通信系统中重要的组成部分，特别适用于山区、农村和远离城市的地区，以提供更好的无线信号覆盖。

本文将介绍中继台的工作原理、使用场景和常见的中继台方案。

工作原理中继台通过接收来自用户设备的无线电信号，经过放大和处理后，再次发射出去。

其工作原理可以简单概括为以下几个步骤：1. 接收信号：中继台通过天线接收到来自用户设备的无线电信号。

2. 信号放大：中继台将接收到的信号进行放大，以增强信号强度。

3. 信号处理：中继台对信号进行处理，包括滤波、调制解调等操作，以确保信号的准确传输。

4. 信号转发：经过处理后的信号被再次发射出去，覆盖更广的区域。

中继台的工作流程可以循环重复，使信号能够不断地被放大和转发，从而实现无线信号的延伸和扩大覆盖范围。

使用场景中继台在许多不同的场景中都有广泛的应用。

以下是一些常见的使用场景：1. 深山区和偏远地区在深山区和偏远地区，由于地形复杂和信号传播受阻，无线通信信号往往很弱或无法到达。

中继台可以放置在高处，利用其较远的信号传输距离，将信号转发到更远的地方，覆盖更广的区域。

2. 农村和乡村地区农村和乡村地区通常面临着通信基础设施建设困难的问题。

中继台可以将手机、无线网路等通信信号转发到不易覆盖的农村和乡村地区，满足当地居民的通信需求。

3. 大型活动和展会在大型活动和展会中，由于人员密集和设备众多，通信信号往往容易受到干扰和拥塞。

中继台可以增强无线信号的覆盖范围，提供更好的通信质量和稳定性。

4. 楼宇和隧道在高楼和隧道中，无线信号往往受到建筑物和地下环境的干扰。

中继台可以放置在楼宇和隧道内部，弥补信号覆盖盲区，提供更可靠的通信服务。

常见中继台方案中继台的方案多种多样，根据具体的需求和应用场景，选择适合的中继台方案很重要。

以下是几种常见的中继台方案：1. 数字中继台数字中继台采用数字信号处理技术，具有较高的抗干扰能力和传输质量。

中继台技术漫谈一．中继台概述中继台的基本概念在无线对讲系统中，中继台对于增大通讯距离，扩展覆盖范围扮演着极其重要的角色。

是专业无线通讯系统不可缺少的重要设备。

中继台由收信机和发信机等单元组成。

通常工作于收发异频状态，能够将接收到的已调制的射频信号解调出音频信号传输给其它设备。

同时，还能将其它设备送来的音频信号经射频调制后发射出去。

上面提到的其它设备有各种系统使用的控制器，有无线接驳器等，也包括互联所需要的其它中继台。

将中继台收到的信号直接通过自身的发射机转发出去，这是中继台最基本的应用。

因此，中继台必须能够全双工工作，即收发同时工作，并且发射时不能影响接收机的正常工作。

由于中继台工作的基本特点，再加上多台中继台组合一起使用的特点，对中继台的技术指标相对于移动台要有更高的和更特殊的要求。

除一台中继台组成的单信道常规地面通讯系统之外，还可以利用中继台经同轴电缆，功分器，架设多幅分布天线，实现楼宇、酒店等建筑物地下和地面的覆盖通讯，此外多台中继台组成集群系统以及各种带状或星形结构的通讯网。

中继台调试集成安装的指标直接影响到系统的通讯距离和系统网络语音质量及功能。

二．中继台通讯距离的工程计算1．无线电波传输损耗工程实用公式LM(dB)=88.1+20lgF-20lgh1h2+40lgd式中：F—通讯工作频率(MHz)h1—通讯对象A点天线高度(m)h2—通讯对象B点天线高度(m)d—A点和B点的通讯距离(m) 上述实用公式仅限于VHF 150MHz和UHF 400～470MHz频段，并且地形起伏高度在15m左右，通讯距离在65km范围内。

2．系统无线设备通讯距离的计算(以下举例说明)(1)假设已知条件a.系统工作频率：TX 465MHz RX 455MHzb.中继台参数和架设数据：发射功率：20W (43dBm)接收灵敏度：-116dBm同轴电缆损耗：2dB(1/2″馈管40m长、5dB/100m)全向天线增益：9.8dbi天线架设高度：30mc.对讲机参数发射功率：4W(36dBm)接收灵敏度：-116dBm对讲机天线增益：0dBi对讲机高度：1.5m(2)中继台与对讲机的系统增益在本例中，所谓系统增益就是对讲机发射信号给中继台接收机允许衰减的最大值，若不考虑电缆损耗和天线增益的条件下：系统增益(dB)=发射功率(dBm)-接收灵敏度(dBm)若考虑电缆损耗、天线增益的条件下,本例系统增益为：SG(dB)=Pt+PA-(RA+CL+RR)=36+0-(9.8-2-116)=144.2(dB)式中：Pt——对讲机发射功率PA——对讲机天线增益RA——中继台天线增益CL——同轴电缆损耗RR——中继台接收灵敏度(3)如果系统增益等于电波传输的损耗，则说明通讯距离的电波能量已达极限，若系统增益小于传输损耗则表明通讯可能建立不起来。

中继台双工器结构性能与调试方法双工器：学称天线共用器，实际是一个双向三端滤波器。

双工器主要呈担两项任务，一是将天线上徽弱电磁波信号接收藕合进来，二是将较大的发信功率馈送到天线发射出去。

双工器的基本技术要求是，完成两者的各自收，发任务而不至于相互影响。

一．双工器结构与要求一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大?常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆?腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件型高频插座,以适合无线通讯对双工器的要求。

双工器用于中继台工作，其本身就决定了它的使用环境和工作条件。

首先，我们希望双工器的体积小巧、重量轻。

在满足其它技术指标的前提下，双工器的小型化非常有必要。

其次，双工器必须便于安装，尤其是对某些双工器与无线中继台分别安装时更是如此。

且应结构牢固、可靠、紧凑，应能承受一定的冲击和振动，特别是用于一些地理环境比较差的地方的无线中继通信。

我们知道，目前的双工器大多是分布参数决定其工作频率等指标要求的，如双工器的结构不可靠，则有可能导致无线中继通信的整机指标恶化，甚至烧坏接收机，这一点尤为重要。

再者，作为中转台有时使用环境比较恶劣，这就要求双工器也能在相应的工作温度范围以内能保证通讯质量。

一般来讲，双工器应有明确的工作温度范围，并有温度变化的稳定性指标，以满足整机的使用要求。

二．双工器的性能指标。

1、工作频率及带宽双工器的工作频率范围应当不窄于无线中继台本身的工作频率范围。

通常我们所说的带宽，是指无线中继台配上双工器后接收机的输入带宽和发射机的输出带宽。

对于双工器来讲，即是两个等效带阻滤波器的阻带带宽，而不是取决于通带带宽。

从其频率响应曲线上看，即是两个阻带在一定衰减量时的频率范围，VHF、UHF无线对讲的本身，接收机的高频输入带宽一般都可在5MHz以上，发射机的高频输出带宽在10MHz以上。

双工器工作原理与调试的方法(全文)随着工业社会向信息社会的进展，移动通信进展非常迅速，移动电话及各类专业通信XX象雨后春笋一样出现。

目前常见的专业收发信双工台有KYODO公司的KG系列转讯台及车载台、KENWOOD公司的TKR系列转讯台及车载台和ICOM与MOTOROLA的产品等。

这些公司的产品质量一般都非常可靠，因此在组XX中若通信距离达不到设计要求时，除了检测收信灵巧敏度与发信机发射功率外，天馈线系统及双工器是一重要因素，必须认真检测。

一、双工器工作原理双工移动通信机工作时必须使用双工器，以使收发互不影响（转讯台有时也采纳双天线隔离）。

对于双工通信，收发频率之间有一保护频带。

我国规定160MHz频段收发间隔为5.7MHz，460MHz频段收发间隔为10MHz，900MHz频段收发间隔为45MHz。

发信机产生的射频功率对接收机的影响有两个方面。

一是发信频率上的强信号使接收机前级产生堵塞。

要消除这种影响，必须将进入接收机前级的本机发射信号抑制到堵塞电平以下。

二是发信频谱在收信通带内的噪声会直接进入接收机，因而影响信噪比，所以必须在发信输出端抑制这部分噪声，使它低于接收机本身在天线输入端的等效噪声功率。

前一种影响的消除，要依靠在接收机输入端接入收信滤波器，以阻止发信功率进入接收机。

后一种则要依靠在发信机输出端接入发信滤波器，以抑制发信频谱造成在收信频带上的噪声功率。

为了使两滤波器互不影响，各自还要通过λ/4传输线阻抗变换后接到天线端，如图1所示。

收信滤波器输入端对发信频率相当于短路，经λ/4阻抗变换后变成开路，就不会影响发信端。

同理，λ/4阻抗变换也使发信滤波器不影响收信。

对滤波器的要求与发信功率、发信频谱的远端噪声功率密度、收信机本身的噪声系数及收信堵塞指标等因素有关。

收信滤波器对发信频率所需的衰减可用下式估算：Ar(dB)＞Pt(dBm)-Sb(dB)-Ps(dBm)+衰减余量(dB)(1)其中，Pt为发信载波功率，Sb为收信堵塞干扰电平，Ps 为达到收信灵敏度所需的输入信号功率。

什么是双工器???什么是双工器???双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作.它是由两组不同频率的阻带滤波器组成，避免本机发射信号传输到接收机。

一般双工器由六个阻带滤波器（陷波器）组成，各谐振于发射和接收频率。

接收端滤波器谐振于发射频率，并防指发射功率串入接收机，发射端滤波器谐振于接收频率。

有些双工器不标发射和接收端而只标LOW和HIGH ,如某双工器LOW=450, HIGH=460, 表示LOW端可联接４５０兆接收机HIGH端联接４６０兆发射机，也可将LOW端联接４５０兆发射机,HIGH端联接４６０兆接收机，收发频率可颠倒使用，但是不能将发射频率４６０的机器接置双工器４５０兆一端以免损坏电台和双工器。

双工器选用：应根据电台发射接收频率定制双工器。

４００兆收发频率差10MHZ双工器的工作带宽在＋－２５０kHZ可保证隔离度９０db左右，单频点工作隔离度可达１２０db..当使用频率超过双工器额定带宽时，收发隔离度将急剧下降发射驻波增大，接收电路因受发射部分影响灵敏度下降不能正常工作。

业余无线中转台U段一般收发差５兆HZ 使用的双工器采用窄带设计，可保证隔离度不下降但工作带宽变窄为＋－１００KHZ. 实践证明使用双工器比用两颗天线收发效果要好。

双工器的原理双工器的结构双工器，又称天线共用器，是一个比较特殊的双向三端滤波器。

双工器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件Ｑ９或Ｌ１６型高频插座无线通讯对双工器的要求双工器用于移动通信和在野外作为无人值守的中转台工作，其本身就决定了它的使用环境和工作条件。
