如何画数据流程图

3.3 数据流图(DFD)数据流图，简称DFD，是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

下图是一个飞机机票预订系统的数据流图，它反映的功能是：旅行社把预订机票的旅客信息(姓名、年龄、单位、身份证号码、旅行时间、目的地等)输入机票预订系统。

系统为旅客安排航班，打印出取票通知单(附有应交的账款)。

旅客在飞机起飞的前一天凭取票通知单交款取票，系统检验无误，输出机票给旅客。

3.3.1 基本图形符号数据流图有四种基本图形符号：：箭头，表示数据流；〇：圆或椭圆，表示加工；= ：双杠，表示数据存储；□：方框，表示数据的源点或终点。

(1) 数据流。

数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。

如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。

由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。

(2)加工(又称为数据处理)。

对数据流进行某些操作或变换。

每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。

在分层的数据流图中，加工还应编号。

(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。

(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。

一般只出现在数据流图的顶层图。

3.3.2画数据流图的步骤(1)首先画系统的输入输出，即先画顶层数据流图。

顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。

顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。

下图为飞机机票预订系统的顶层图。

(2)画系统内部，即画下层数据流图。

不再分解的加工称为基本加工。

一般将层号从0开始编号，采用自顶向下，由外向内的原则。

数据流图（DFD）画法要求一、数据流图（DFD）数据流图也称为数据流程图date flow diagram , DFD，是一种便于用户理解和分析系统数据流程的图形工具，它摆脱了系统和具体内容，精确的在逻辑上描述系统的功能、输入、输出和数据存储等，是系统逻辑模型的重要组成部分。

数据流图以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

1.数据流图的基本符号数据流图由四种基本符号组成，见图1所示。

图1 数据流图的基本符号例：图2是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。

图2数据流图举例下面来详细讨论各基本符号的使用方法。

2.数据流数据流由一组确定的数据组成。

例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。

数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。

数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。

对数据流的表示有以下约定：对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。

而别的数据流则必须标出名字，名字应能反映数据流的含义。

数据流不允许同名。

两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。

例如图3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。

两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有联系，或它们的流动时间不同，如图3(b)所示。

（a）（b）（c）图3 简单数据流图举例数据流图描述的是数据流而不是控制流。

如图3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。

3.加工处理加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。

如何用流程图制作软件画数据流程图导语：数据流程图，是一种用来描述系统数据流程的工具。

主要是通过用箭线连接图形符号，来对某一业务流程中的数据流动、传递、存储以及处理过程的一种描述。

我们可以用流程图制作软件来绘制数据流程图，一起来看看吧。

免费获取亿图图示软件：/edrawmax/PPT里专业好看的数据流程图是用什么画出来的？虽说PPT里也可以画数据流程图，但大多数的人都不会选择直接在PPT里绘制。

要想绘制专业又好看的数据流程图当然是用专业的软件画的了。

亿图图示，一款可以绘制专业流程图的工具，拖拽式操作，10000+矢量素材，支持导出PPT、图片、PDF、HTML、PS等格式。

除此以外，还可以将流程图作品存储到亿图云，或直接打印出来。

亿图图示软件特色：1、丰富的背景样式：几十套背景样式供用户使用，且只需拖拽样式到画布即可替换背景。

2、无限量的图框：可以在画布中添加无限量的图框，大大满足用户的创作需求。

3、页面适应到绘画：画布可无限量之大，一键点击“页面适应到绘图”，软件即可自动剪切画布至绘图区域。

4、免费更新提醒：当软件有新的版本或模板更新时，软件可提醒用户进行更新操作。

5、软件咨询服务：在绘图过程中遇到操作难题，可在线与客服人员联系，并解决问题。

如何用亿图快速绘制数据流程图第一步：打开亿图软件，找到流程图，双击模板页面下的数据流程图打开一个空白页面。

第二步：从右边的符号库中选择需要的数据流符号并放在空白页面上。

如有需要，可以调节符号颜色和大小等。

第三步：从符号库中选取合适的中心方向符号来指示数据流向。

方向符号是可以通过旋转跟镜像进行转换的。

第四步：双击符号然后输入关键文本或者通过Ctrl+2打开一个文本框来添加文本。

第五步：从内置的主题中选个最适合你所画的数据流程图的主题使它显得更加专业。

第六步：点击保存将流程图保存为默认的.eddx格式或者点击导出&发送将流程图转化为常见的格式以便分享。

以下是绘制好数据流程图。

数据流程图绘制方法数据流程图（date flow diagram , DFD），是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

一、数据流程图的基本组成成分数据流：是由一组固定成分的数据组成，表示数据的流向。

值得注意的是，数据流程图中描述的是数据流，而不是控制流。

除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有一个合适的名字，以反映该数据流的含义。

数据处理：数据处理描述了输入数据流到输出数据之间的变换，也就是输入数据流经过什么处理后变成了输出数据。

每个数据处理都有一个名字和编号。

编号能反映该数据处理位于分层的数据流程图的哪个层次和哪张图中，能够看出它是由哪个数据处理分解出来的子数据处理。

数据存储：数据存储表示暂时存储的数据。

每个数据存储都有一个名字。

外部实体：外部实体是存在于软件系统之外的人员或组织，他指出数据所需要的发源地或系统所产生的数据的归属地。

二、分层数据流程图的设计方法1、画子系统的输入输出把整个系统视为一个大的加工，然后根据数据系统从哪些外部实体接收数据流，以及系统发送数据流到那些外部实体，就可以画出输入输出图。

这张图称为顶层图。

2、画子系统的内部把顶层图的加工分解成若干个加工，并用数据流将这些加工连接起来，使得顶层图的输入数据经过若干加工处理后，变成顶层图的输出数据流。

这张图称为第一层书记流程图。

从一个加工画出一张数据流程图的过程就是对加工的分解。

确定加工的方法：在数据流的组成或值发生变化的地方应该画出一个加工，这个加工的功能就是实现这一变化，也可以根据系统的功能决定加工。

确定数据流的方法：用户把若干数据当作一个单位来处理（这些数据一起到达、一起处理）时，可以把这些数据看成一个数据流。

关于数据存储：对于一些以后某个时间要使用的数据，可以组织成为一个数据存储来表示。

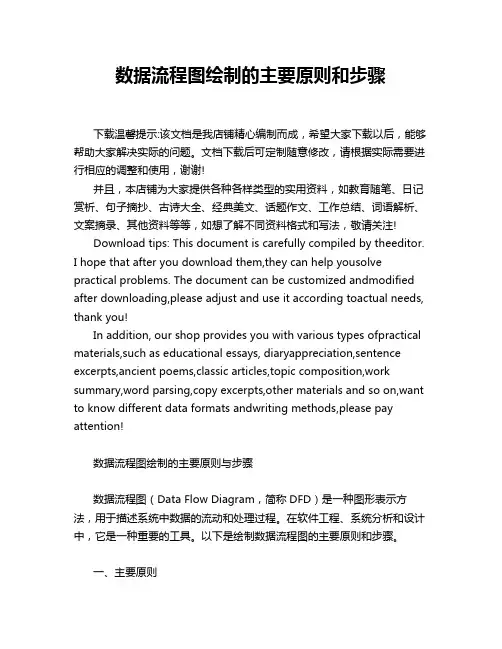

数据流程图绘制的主要原则和步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!数据流程图绘制的主要原则与步骤数据流程图（Data Flow Diagram，简称DFD）是一种图形表示方法，用于描述系统中数据的流动和处理过程。

word中怎么画流程图
流程图可以给我们清楚的展现出一些复杂的数据，让我们分析或观看起来更加清楚明了。

那么下面就由店铺为大家分享下word中画流程图的技巧，希望能帮助您。

word中画流程图的步骤如下：
步骤一：点击计算机开始菜单，找到Word2013 图标，单击打开步骤二：选择右侧的空白文档，新建一 word 文档
步骤三：点击插入选项卡下的形状按钮
步骤四：在弹出的菜单中选择新建绘图画布
步骤五：可在 word 中拖动，调整画布大小
步骤六：点击插入选项卡下的形状按钮
步骤七：插图”选项组中单击“形状”按钮，并在“流程图”类型中选择需要插入的图形。

在这里我们选择圆角边矩形。

步骤八：选择矩形后在画布上单击。

这事时候已经在画布上画了一个矩形了。

步骤九：矩形可以通过两侧句柄来调整大小，调整颜色。

步骤十：重复上面8、9两个步骤，我们可以插入不同的需要的图形。

并调整到相应位置
步骤十一：等基本图形建立完毕后，我们现在建立连接符，把图形都链接起来。

步骤十二：点击插入选项卡下的形状按钮
步骤十三：插图”选项组中单击“形状”按钮，在下拉框中选择“线条”组中选择合适的线条。

步骤十四：把上下图形链接起来
步骤十五：用同样的方法把需要链接的地方链接
步骤十六：选中一个图形，添加鼠标右键。

在弹出的面板中选择添加文字
步骤十七：在图形上输入相应文字
步骤十八：重复 16，17步骤，一个全新的流程就出来了。

结构化方法及其数据流图绘制方法一、概念理解基本释义数据流图（Data Flow Diagram）：简称DFD，它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法。

进一步理解数据流程图是结构化系统分析的主要工具。

结构化系统分析采用自顶向下、逐层分解的方式来理解一个复杂的系统，用介于形式语言和自然语言之间的描述方式，通过一套分层次的图表工具描述系统。

数据流程图描述数据流动、存储、处理的逻辑关系，它不但可以表达数据在系统内部的逻辑流向，而且还可以表达系统的逻辑功能和数据的逻辑转换。

数据流程图的绘制是针对每一项业务的业务流程图进行的。

绘制数据流图的方法有多种。

但无论采用哪种方法，都应该从现行的系统出发，由总体到部分，由粗到细逐步展开，将一个复杂的系统逐步地加以分解，画出每一个细节部分，直到符合要求为止。

二、正确绘制流程图应遵循的原则自顶向下分层展开绘制对一个庞大而又复杂的系统，如果系统分析员一开始就注意每一个具体的逻辑功能，很可能要画出几百个甚至上千个处理逻辑。

它们之间的数据流像一团乱麻似的分布在数据流程图上。

这张图可能很大，要用几百张纸拼起来，不但使别人难以辨认和理解，甚至连系统分析员自己也会搞糊涂。

为了避免产生这种问题，最好的解决办法就是“自顶向下”分层展开绘制。

先用少数几个处理逻辑高度概括地、抽象地描述整个系统的逻辑功能，然后逐步地扩展，使它具体化。

即将比较繁杂的处理过程当成一个整体处理块来看待，先绘制出周围实体与这个整体块的数据联系过程，再进一步将这个块展开。

如果内部还涉及到若干个比较复杂的数据处理部分，同样先不管其内部，而只分析它们之间的数据联系，这样反复下去，依此类推，直至最终搞清了所有的问题为止。

由左至右地绘制绘制数据流程图，一般先从左侧开始，标出外部项。

左侧的外部项，通常是系统主要的数据输入来源，然后画出由该外部项产生的数据流和相应的处理逻辑，如果需要将数据保存，则在数据流程图上加上数据存储。

数据流程图画法案例：数据流程图例一以商场采购供应业务处理为系统，绘制商场到货处理的数据流程图，处理步骤如下：商场根据供应商送来的发货单及货物，经与订货合同相对照，审核发货单。

与合同不符的发货单及货物退回供应商。

收货处理：在审核发货单后，对货物进行质量检查。

质量不合格的货物及发货单退回供应商；对质量合格的货物开入库单，并将入库单及货物送仓库，发货单存档，向财务科发出付款通知。

数据流程图例二请绘制供应科编制材料供应计划的数据流程图，处理过程如下：计算生产材料用量。

供应科根据生产科提供的生产计划和工艺科提供的材料消耗定额，计算出各种产品的材料需要量，经分类、合并后，得到生产材料用量表；这个表除保存自用外，还要复制送厂部。

计算材料净需用量。

根据生产材料用量和库存文件中材料期初库存，储备定额等数据计算材料净需用（采购）量表，并保存。

制定采购资金计划。

根据材料净需用量表中需要采购的各种材料数量，及库存文件中各种材料的价格计算采购所需资金，形成采购资金计划，并送财务科。

数据流程图例三请绘制储蓄所取款系统的数据流程图，处理过程如下：查对处理。

经查对帐户，将不合格的取款单及存折、或定期存单退回储户；取款处理。

合格的取款单及存折、或定期存单送取款处理。

处理时要修改帐户，处理结果是将存折、利息单和现金交储户，同时将定期存单、取款单存档。

数据流程图例四读者交索书单，首先查找书库文件，如无书通知读者，有书再查读者记录文件。

如果有人阅读则通知读者，无人阅读则通知取书。

取书后通知读者借书成功，并做修改读者记录文件处理。

请根据以下描述的逻辑关系画出判断树：若收件地点不超过 1000 公里，普通件每公斤 2 元，挂号件每公斤 3 元；若收件地点在 1000 公里以外，普通件每公斤 2.5 元，挂号件每公斤 3.5 元；若重量大于 30 公斤，超重部分每公斤加收 0.5 元。

绘制收费标准的判断树（重量用 W 表示）。

招聘考试考核数学、英语、计算机三门课程，录取规则是：（1）总分在240分及以上录取（2）总分在180分以下或其中两门在60分以下的不录取（3）其他分数如果全部在60分及以上，需参加面试再决定是否录取，如果有一门在60分以下需重新考试该课程再决定是否录取。
