1、串联电路电流和电压有以下几个规律：（如：R1，R2串联）①电流：I=I1=I2（串联电路中各处的电流相等）②电压：U=U1+U2（总电压等于各处电压之和）③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR2、并联电路电流和电压有以下几个规律：（如：R1，R2并联）①电流：I=I1+I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压）③电阻：（总电阻的倒数等于各并联电阻的倒数和）或。
如果n个阻值相同的电阻并联，则有R总= R注意：并联电路的总电阻比任何一个支路电阻都小。
电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。
‘5、利用W=UIt计算电功时注意：①式中的W、U、I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。
6、计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q是电量）；【电学部分】1电流强度：I＝Q电量/t2电阻：R=ρL/S3欧姆定律：I＝U/R4焦耳定律：⑴Q＝I2Rt普适公式)⑵Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式)5串联电路：⑴I＝I1＝I2⑵U＝U1＋U2⑶R＝R1＋R2⑷U1/U2＝R1/R2 (分压公式)⑸P1/P2＝R1/R26并联电路：⑴I＝I1＋I2⑵U＝U1＝U2⑶1/R＝1/R1＋1/R2 [ R＝R1R2/(R1＋R2)]⑷I1/I2＝R2/R1(分流公式)⑸P1/P2＝R2/R17定值电阻：⑴I1/I2＝U1/U2⑵P1/P2＝I12/I22⑶P1/P2＝U12/U228电功：⑴W＝UIt＝Pt＝UQ (普适公式)⑵W＝I^2Rt＝U^2t/R (纯电阻公式)9电功率：⑴P＝W/t＝UI (普适公式)⑵P＝I2^R＝U^2/R (纯电阻公式) 2、。
串并联中电流的规律
摘要：
：
1.串联电路中电流的规律
2.并联电路中电流的规律
3.电流规律在实际应用中的例子
接下来，我将根据，详细具体地写一篇文章。
正文：
在电学中，了解串并联电路中电流的规律是非常重要的。
这不仅有助于我们理解电学基本原理，还能帮助我们更好地运用这些原理来解决实际问题。
首先，我们来看串联电路中电流的规律。
在串联电路中，电流处处相等。
也就是说，无论是电路的哪个部分，电流的大小都是一样的。
这个规律可以用欧姆定律来解释，即电流跟导体两端电压成正比，跟导体的电阻成反比。
因为串联电路中电压是分摊的，所以电流也是分摊的。
接下来，我们来看并联电路中电流的规律。
在并联电路中，干路电流等于各支路电流之和。
也就是说，整个电路的电流是各个分支电路电流的总和。
这个规律可以用基尔霍夫电流定律来解释，即在一个节点上进入的电流等于离开的电流之和。
因为并联电路中电压是共享的，所以电流也是共享的。
最后，我们来看一些电流规律在实际应用中的例子。
例如，在家庭电路中，我们可以通过串联灯泡来控制单个灯泡的开关，而通过并联插座来保证各
个用电器之间的独立性。
此外，电流规律还可以帮助我们设计和优化电路，以满足特定的需求。
总之，了解串并联电路中电流的规律对于我们理解电学基本原理和实际应用具有重要意义。
串、并联电路的特点及规律知识要点一、串联电路的特点:1、电流：串联电路中各处电流都相等。
I=I1=I2=I3=……In2、电压：串联电路中总电压等于各部分电路电压之和.U=U1+U2+U3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。
R=R1+R2+R3+……Rn理解:把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。
n个相同的电阻R0串联，则总电阻R=nR0 。
4、分压定律：串联电路中各部分电路两端电压与其电阻成正比.U1/U2=R1/R2 U1:U2：U3:…= R1：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。
I=I1+I2+I3+……In2、电压：文字：并联电路中各支路两端的电压都相等。
U=U1=U2=U3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。
1/R=1/R1+1/R2+1/R3+……1/Rn理解：把n段导体并联起来,总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
特例: n个相同的电阻R0并联，则总电阻R=R0/n.求两个并联电阻R1、R2的总电阻R=4、分流定律：并联电路中,流过各支路的电流与其电阻成反比。
I1/I2= R2/R1（口诀：串联分压，并联分流）总结:串联:电流I＝I1＝I2电压U＝U1＋U2电阻R＝R1＋R2电压和电阻成正比21UU＝21RRUU1＝RR1电流I＝I1＋I2电压U＝U1＝U2电阻R1＝11R＋21RR1R2R1+R2并联：典型例题1．两个小电泡L 1和L 2,L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中.如果L 1两端的电压为4V ,那么L 2两端的电压为 （ ） A ．8V B ．6V C ．4VD ．2V2．两个小电泡L 1和L 2,L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中.如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4V D ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V,那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

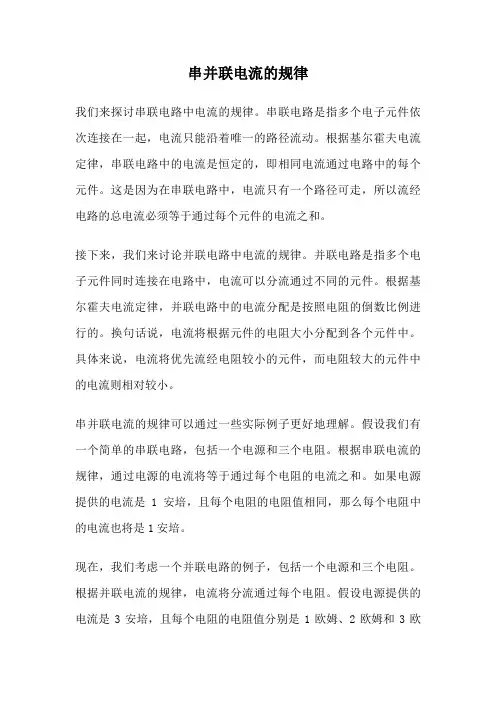

串并联电流的规律我们来探讨串联电路中电流的规律。
串联电路是指多个电子元件依次连接在一起，电流只能沿着唯一的路径流动。
根据基尔霍夫电流定律，串联电路中的电流是恒定的，即相同电流通过电路中的每个元件。
这是因为在串联电路中，电流只有一个路径可走，所以流经电路的总电流必须等于通过每个元件的电流之和。
接下来，我们来讨论并联电路中电流的规律。
并联电路是指多个电子元件同时连接在电路中，电流可以分流通过不同的元件。
根据基尔霍夫电流定律，并联电路中的电流分配是按照电阻的倒数比例进行的。
换句话说，电流将根据元件的电阻大小分配到各个元件中。
具体来说，电流将优先流经电阻较小的元件，而电阻较大的元件中的电流则相对较小。
串并联电流的规律可以通过一些实际例子更好地理解。
假设我们有一个简单的串联电路，包括一个电源和三个电阻。
根据串联电流的规律，通过电源的电流将等于通过每个电阻的电流之和。
如果电源提供的电流是1安培，且每个电阻的电阻值相同，那么每个电阻中的电流也将是1安培。
现在，我们考虑一个并联电路的例子，包括一个电源和三个电阻。
根据并联电流的规律，电流将分流通过每个电阻。
假设电源提供的电流是3安培，且每个电阻的电阻值分别是1欧姆、2欧姆和3欧姆。
根据规律，电流将按照电阻的倒数比例进行分配。
因此，通过1欧姆电阻的电流将是总电流的一半，即1.5安培；通过2欧姆电阻的电流将是总电流的三分之一，即1安培；通过3欧姆电阻的电流将是总电流的四分之一，即0.75安培。
通过以上例子，我们可以看到串并联电路中电流的规律。
在串联电路中，电流是恒定的，通过每个元件的电流相等；而在并联电路中，电流按照电阻的倒数比例进行分配，较小的电阻中的电流相对较大。
总结一下，串并联电流的规律是电路中电流的基本性质之一。
串联电路中的电流恒定，通过每个元件的电流相等；并联电路中的电流按照电阻的倒数比例进行分配。
这些规律有助于我们理解电路中电流的分布和流动方式，对于电路设计和故障排除都非常重要。
串并联电路中的电流规律摘要：1.串并联电路的概念及其特点2.串并联电路中电流的规律3.串并联电路中电流的实际应用4.串并联电路中电流的测量与安全正文：一、串并联电路的概念及其特点1.串联电路串联电路是指多个电器或电子元件按照一定的顺序依次连接在一起，形成一个闭合的电路。
在串联电路中，电流只有一条路径可以流通，因此电流强度在整个电路中是相同的。
2.并联电路并联电路是指多个电器或电子元件按照并列的方式连接在一起，形成一个闭合的电路。
在并联电路中，电流可以分流，通过各个支路，最后再汇集到干路。
因此，干路电流等于各支路电流之和。
二、串并联电路中电流的规律1.串联电路中电流的规律在串联电路中，电流强度在各个电器或电子元件之间是相同的。
也就是说，通过串联电路的电流强度I，可以用以下公式计算：I = U/R，其中U表示电压，R表示电阻。
2.并联电路中电流的规律在并联电路中，干路电流等于各支路电流之和。
也就是说，如果并联电路中有n 个支路，每个支路的电流分别为I1、I2、I3...In，那么干路电流I 可以用以下公式计算：I = I1 + I2 + I3 +...+ In。
三、串并联电路中电流的实际应用1.家庭电路家庭电路中的电器通常是并联连接的，例如电视机、电冰箱、空调等。
这种连接方式使得各个电器之间互不影响，可以独立工作。
而在串联电路中，如果其中一个电器出现问题，整个电路将会中断。
2.电流表的使用电流表是用来测量电路中电流强度的仪器。
在使用电流表时，需要将其串联在电路中，并且被测电流不要超过电流表的量程。
接线柱的接法要正确，不能直接接在电源两级上，以免造成短路。
四、串并联电路中电流的测量与安全1.电流测量在串并联电路中，可以使用电流表来测量电流强度。
测量时，需要将电流表与被测电路串联，并且确保电流从正接线柱流入，负接线柱流出。
并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。
1=1 1=12=13= In2、电压：串联电路中总电压等于各部分电路电压之和。
U=U+L2+U+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。
R=R+R2+R+ Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。
n 个相同的电阻R）串联，则总电阻R=nR .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。
U l/U2=R/R2 U 1：U2：U3：…=R l：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。
l + I 2+I 3+ In2、电压：文字：并联电路中各支路两端的电压都相等。
U=U=U=U=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。
1/R=1/R I+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
特例：n个相同的电阻R0并联，则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。
I I/I 2= R2/R1（口诀：串联分压，并联分流）总结：中，电压表的示数从 3V 变到 阻器的最大阻值为Q 。
6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。
如果 L i 两端的电压为4V ,那么L 2两端的电压为（）A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上，那么两电阻中的电流之比为 ，两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示，电压U 恒定为8V, R i = i2Q 。

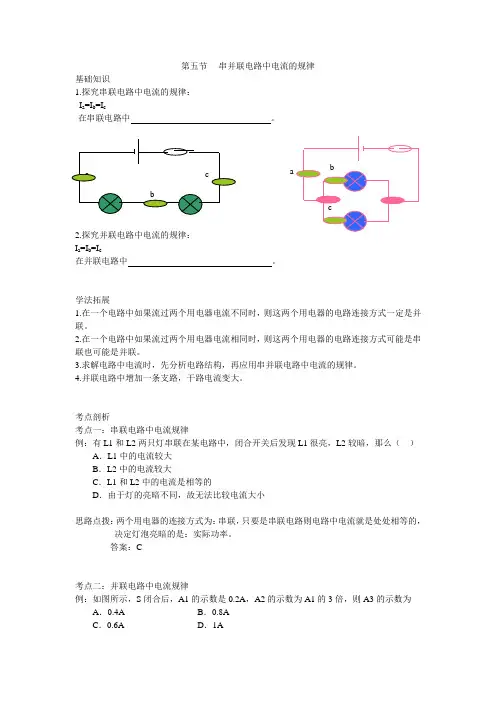

第五节 串并联电路中电流的规律
基础知识
1.探究串联电路中电流的规律：
I a =I b =I c
在串联电路中 。
2.探究并联电路中电流的规律：
I a =I b =I c
在并联电路中 。
学法拓展
1.在一个电路中如果流过两个用电器电流不同时，则这两个用电器的电路连接方式一定是并
联。
2.在一个电路中如果流过两个用电器电流相同时，则这两个用电器的电路连接方式可能是串
联也可能是并联。
3.求解电路中电流时，先分析电路结构，再应用串并联电路中电流的规律。
4.并联电路中增加一条支路，干路电流变大。
考点剖析
考点一：串联电路中电流规律
例：有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）
A ．L1中的电流较大
B ．L2中的电流较大
C ．L1和L2中的电流是相等的
D ．由于灯的亮暗不同，故无法比较电流大小
思路点拨：两个用电器的连接方式为：串联，只要是串联电路则电路中电流就是处处相等的，
决定灯泡亮暗的是：实际功率。
答案：C
考点二：并联电路中电流规律
例：如图所示，S 闭合后，A1的示数是0.2A ，A2的示数为A1的3倍，则A3的示数为
A ．0.4A
B ．0.8A
C ．0.6A
D ．1A
a b c
a b c
学习总结：。
串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。
U1/U2=R1/R2U1:U2:U3:…= R1:R2:R3:…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。
I=I1+I2+I3+……In2、电压：文字：并联电路中各支路两端的电压都相等。
U=U1=U2=U3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。
1/R=1/R1+1/R2+1/R3+……1/Rn4串联：并联： 典型例题 1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。
如果L 1两端的电压为4V ，那么L 2两端的电压为 ( )A ．8VB ．6VC ．4VD ．2V2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。
如果L 1两端的电压为4V ，那么L 2两端的电压为 ( )A ．8VB ．6VC ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。
4．如图所示，电压U 恒定为8V ，R 1＝12Ω。
滑动变阻器的滑片P 从一端滑到另一端的过程中，电压表的示数从3V 变到6V ，则R 2的阻值为____Ω，滑动变阻器的最大阻值为____Ω。
RR 1电流 I ＝I 1＋I 2 电压U ＝U 1＝U 2电阻R 1＝11R ＋21R 电压和电阻成反比21I I ＝12R R II 1＝1R R5．如图所示是某探究小组测量电阻时所得到的两个定值电阻A 和B 的电流和电压关系的图象，则A 的电阻为_____Ω；若将A 和B 并联接入到电压为15V 的电源两端时，电路中的总电流为______A 。
串并联中电流的规律引言在电路中，电流是电荷的流动，是电能传输的载体。
在串联和并联电路中，电流的规律是我们研究电路中的基本问题之一。
本文将详细介绍串并联中电流的规律，包括串联电路和并联电路中电流的计算方法和规律。
串联电路中电流的规律串联电路是指电流只有一个路径可以流过的电路。
在串联电路中，电流的规律可以通过欧姆定律来计算。
欧姆定律欧姆定律是描述电流、电压和电阻之间关系的基本定律。
根据欧姆定律，电流和电压成正比，与电阻成反比。
其数学表达式为：I=U R其中，I表示电流，U表示电压，R表示电阻。
串联电路中电流的计算方法在串联电路中，电流在各个电阻中是相同的，因为电流只有一个路径可以流过。
根据欧姆定律，我们可以通过串联电路中的总电压和总电阻来计算电流。
假设串联电路中有n个电阻，电阻分别为R1、R2、…、Rn，总电压为U，总电阻为R。
根据串联电路的特点，总电阻等于各个电阻之和，即：R=R1+R2+...+Rn根据欧姆定律，总电压等于电流乘以总电阻，即：U=I⋅R将上述两个公式联立，可以得到：I=UR=UR1+R2+...+Rn从上式可以看出，在串联电路中，电流的大小只与总电压和总电阻有关，与各个电阻的取值无关。
串联电路中电流的规律根据上述计算方法，我们可以总结出串联电路中电流的规律：1.串联电路中的电流大小只与总电压和总电阻有关，与各个电阻的取值无关。
2.在串联电路中，电流是各个电阻中电流的代表，电流在各个电阻中是相同的。
并联电路中电流的规律并联电路是指电流有多个路径可以流过的电路。
在并联电路中，电流的规律可以通过电流分配定律来计算。
电流分配定律电流分配定律是描述并联电路中电流分配规律的定律。
根据电流分配定律，电流在并联电路中分配的比例与电阻的倒数成正比。
其数学表达式为：I i=U R i其中，Ii表示并联电路中第i个电阻的电流，U表示总电压，Ri表示第i个电阻的电阻。
并联电路中电流的计算方法在并联电路中，电流分别通过各个电阻，根据电流分配定律，我们可以通过总电压和各个电阻的电阻值来计算各个电阻中的电流。
教学过程一、复习预习复习1.描述电流强度的物理量——电流强度，简称电流，用字母I表示，它的单位是安培，简称安，符号为A；更小的单位为毫安和微安，符号分别为mA和µA。
换算关系：1A＝103mA，1mA＝103µA2.电流表的符号：；电流表通常有两个量程，0～0．6A和0～3A。
3.联入电路时(1)必须把电流表串联在待测电路中。
(2)必须使电流从“+”接线柱流入电流表，从“－”接线柱流出电流表。
(3）绝对不允许不经过用电器而把电流表直接连到电源的两极上。
预习1.串联电路中电流的规律。
2.并联电路中电流的规律。
二、知识讲解课程引入：电流是不是也如同水流一样，每过一处电流都要减小一些呢？在串联电路中和并联电路中电流的变化是一样的吗？今天我们就来探究一下在串、并联电路中电流是怎样变化的。
考点/易错点1 串联电路中电流的规律画出串联电路，分别测出图中A、B、C三点的电流I A、I B、I C，看看I A、I B、I C之间分别有何关系。
然后换上另外两个小灯泡，再次测量A、B、C三点的电流，看看是否还有同样的关系。
第一次：I A= 0.2A，I B=0.2A，I C=0.2A第二次：I A=0.16A，I B=0.16A，I C=0.16A总结：串联电路中各处的电流相等。
考点/易错点2 并联电路中电流的规律画出并联电路图，如下图分别测出图中A、B、C三点的电流I A、I B、I C，看看I A、I B、I C之间分别有何关系。
然后换上另外两个小灯泡，再次测量A、B、C三点的电流，看看是否还有同样的关系。
第一次：I A=0.12A，I B=0.16A，I C=0.26A第二次：I A=0.10A，I B=0.20A，I C=0.30A总结：并联电路中干路中的电流等于各支路中的电流之和。
三、例题精析考点1.电流的单位及换算【例题1】某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．（1）电流表A2的示数是：．（2）该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”．请你指出造成他判断错误的原因．【答案】：（1）0.4A；（2）读数时没有注意观察电流表量程．【解析】：（1）由图示电流表可知，电流表A2的量程为0～0.6A，分度值为0.02A，读数为0.4A；（2）由图示可知，电流表A1指针偏转角度大于A2偏转角度，如果不注意观察电流表量程，会错误地认为电流表A1的示数大于A2的示数，会得出“串联电路电流每流经一个用电器，电流都会减弱一些”的错误结论；考点2.并联电路中电流的规律【例题2】如图1是小明和小强做“探究并联电路的电流特点”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流．（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求．（4）用另一电流表测干路中的电流，示数如图3所示，则灯L1中的电流为性 A．【答案】（1）电路图如图所示；（2）0.36；（3）0.44．【解析】：（1）电流表测灯L2中的电流，电流表应与灯L2串联，两灯泡并联，电流表应与灯L2串联，电路图如图所示；（2）由图2所示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.36A，灯L2中电流为0.36A；（3）由图3所示电流表可知，电流表量程是0～3A，分度值是0.1A，电流表示数是0.8A，灯L1中的电流I1=I-I2=0.8A-0.36A=0.44A；四、课堂运用【基础】1．如图所示的串联电路，闭合开关时（）A．通过A点电流大于B点的电流B．通过B点电流大于C点的电流C．通过A点电流大于C点的电流D．通过A，B，C三点的电流相等【答案】D【解析】由图可知，该电路是串联电路；又因为在串联电路中各处的电流都相等，所以通过A，B，C三点的电流相等．故选D．【解析】A、D、灯泡的亮度决定于实际功率，在串联电路中，通过两只灯泡的电流相等，但灯泡两端电压不一定相等，所以亮度无法判断．选项A错误，选项D正确；B、由图知，两只灯泡组成的电路只有一个通路，所以是串联．此选项错误；C、串联电路总电压等于各用电器两端电压之和，各用电器两端电压无法判断．此选项错误．故选D．【巩固】1．两只不同的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，则下列说法中正确的是（）A．发光强的灯泡中电流大B．发光暗的灯泡中电流小C．两只灯泡通过的电流一样大D．条件不足，无法判断【答案】C【解析】两个灯泡串联接在电源上，由串联电路的特点知，流过它们的电流相等；它们的亮度不同是由它们的实际功率不同（或电阻不同）造成的．故选C．2．两灯串联，一盏灯较亮，另一盏电灯较暗，则通过它们的电流（）A．较亮的灯电流较大B．较暗的灯电流较大C．一样大D．无法判断【答案】C【解析】串联电路中各用电器电流相等，所以流过两盏灯的电流一样大．故选C．3．下列关于串、并联电路规律的说法中正确的是（）A．各用电器两端电压相等的电路就是并联电路B．并联电路总电流等于各支路电流之和C．并联电路某一用电器断路不会影响其它用电器的正常工作D．通过各用电器电流大小相等的电路就是串联电路【答案】BC【解析】A、因为串联电路中各处电流相等，当用电器的阻值相同时，由U=IR可知，用电器两端电压相等，故A错误；B、并联电路干路中的电流等于各支路中的电流之和，故B正确；C、并联电路中，各用电器可以单独工作，互不影响，因此并联电路某一用电器断路不会影响其它用电器的正常工作，故C正确；D、因为并联电路两端电压相等，当各支路用电器的阻值相同时，由I=U/R可知，通过各支路用电器的电流相同，故D错误．故选BC．【拔高】1.将甲、乙两个导体接入同一电路中，现测得通过甲、乙的电流相等，则这两个导体在电路中的连接方式（）A．一定串联B．一定并联C．不可能并联D．串、并联均有可能【答案】D【解析】测得通过甲、乙的电流相等，则这两个导体在电路中的连接方式可以是串联，也可以是并联（两导体的电阻相等）．故选D．2.在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S 后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）A．L1的电流大于L2的电流B．L1的电流等于L2的电流C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小【答案】C【解析】：（1）这是一个最基本的并联电路，有两条支路组成，电流表A1测量灯L1的电流，电流表A2测量灯L2的电流；（2）电流表A1选择的是0～0.6A量程，分度值是0.02A，指针指在0.4A后面第5个小格上，读数为0.4A+0.02A×5=0.5A；（3）电流表A2选择的是0～3A量程，分度值是0.1A，指针指在1A刻度上，因此读数为1A；（4）综上，灯L1的电流小于灯L2的电流．故选C．五、课程小结本节课我们主要学习了以下内容：1.串联电路中电流的规律。
2.并联电路中电流的规律。
六、课后作业【基础】【解析】ABC、将电源的正负极对调、改变开关的位置、两只灯泡的位置对调，都不能改变电路的电阻，也不能改变电源电压，不符合题意．D、更换不同的灯泡，电阻变化，电路中的电流发生变化．使实验结论具有普遍性．故选D ．2．右图所示电路中，闭合开关后，a 、b 、c 、d 四处的电流中最大的（ ）A ．a 处B ．b 处C ．c 处D ．d 处【答案】A【解析】读电路图可知，这是一个并联电路，干路中的电流等于各支路的电流之和，a 在干路中，b 、c 、d 均在支路中，因此a 处的电流最大．故选A ．3．如图甲是李刚同学探究并联电路的电流规律时使用的电路图．实验中他用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，李刚没有及时将数据整理到相应表格中而是随手记录到了草纸上如图乙．已知L 1的电阻大于L 2的电阻．下列选项中三处电流均正确的是（ ）A ．I A =0.5A IB =0.3A IC =0.8AB ．I A =0.5A I B =0.8A IC =0.3AC ．I A =0.3A I B =0.5A I C =0.8AD ．I A =0.8A I B =0.3A I C =0.5A【答案】CB．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值【答案】B【解析】一次实验的结果带有一定的偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论．而改变电流表的量程则无助于实验结论的得出；故ACD选项不可行，B选项可行．故选B．【巩固】1.小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮．为检测出电路故障，老师将一只电压表并联在灯L1两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动．则小强连接的电路的故障原因可能是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路【答案】C【解析】电压表并联在灯L1两端，电流表指针几乎不偏转，说明电路中无电流，故电路某处发生开路；电压表指针有明显偏转，即此时电压表测得是电源电压，说明与电压表两端连接的电路是通路，据此能判断出此时是由于灯L1开路造成的．故选C．2.如图是小李同学研究并联电路电流特点的电路图．当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如把两灯互换，闭合开关S后两电流表均有正常示数．则该电路中存在的故障是（）A．L1开路B．L1短路C．L2开路D．L2短路【答案】A【解析】A、L1灯开路后，开始A1没有示数，两灯互换后，A1有示数说明L2没有断路，正好符合题设，故A正确；B、L1灯短路后，电源正负极就直接相连，两电流表都会满偏，甚至烧坏，因此L1不能短路，故B错；C、若L2开路，两电流表应该均有示数，不符合题意，故C错；D、若L2短路，电表A2就直接连接的电源两极，电流表A2会满，偏甚至烧坏，故D错．故选A．【拔高】1.如图甲是小亮同学测量并联电路的总电流时连接的电路．（1）请你在a，b导线中撤掉一根多余的导线，使电路符合实验要求．你选择撤掉的是导线．（2）撤掉多余的导线后．闭合开关，电流表的读数如图乙，其读数是 A．【答案】（1）b；（2）0.34【解析】去掉a导线后，用笔尖在实物图中沿着电流方向依次划过，发现电流表两接线同时接在一个接线柱上了，这样电流表没有接入电路，不符合题设，因此应去掉b导线；观察图乙，可知电流表量程为0.6A，因此读数时刻度线按下面数据去读，每个最小刻度为0.02A，因此该题读数为0.34A．2.三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”．所接电路图如图甲所示．（1）在连接电路时，开关应该．（2）第一小组的同学实验时根据电流表A1指针偏转角度较A2小，如图乙所示，他们判断“串联电路中各处的电流不等”．请你指出造成他判断错误的原因是：．（3）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大．下列说法正确的是（）A．灯L2中的电流较大，所以L2更亮B．电流从电源正极出来先通过灯L2，所以L2更亮C．两灯中的电流相等，亮度不同是由于两灯规格不同所致（4）第三小组同学闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有（填序号）【答案】（1）断开；（2）电流表所选量程不同；（3）C；（4）②．【解析】：（1）连接电路时，保护电路的开关应断开；（2）串联电路中，电流是处处相等，当出现电流表A1指针偏转较A2小，说明没有没有注意观察电流表的量程，两个电流表的量程不一致造成的；（3）串联电路中各处的电流相等，根据P=I2R结合灯泡的亮暗可知两灯泡的电阻不同，即两灯规格不同；（4）①灯L2灯丝断了，电路断路，灯泡L1不发光，故①错误；②灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③灯L2也工作时，但L2中电流和L1中电流相等，根据P=UI可知L2不发光的原因可能是灯L2两端的电压太小，即L2的电压比L1的电压小，故③错误．。
