人工挖孔桩护壁厚度计算公式与实例验算

人工挖孔桩护壁护壁厚度的计算 (示例版)（文档一）【注意】本文档仅供参考，具体计算需根据实际情况进行调整。

为确保计算结果的准确性，请咨询专业工程师进行复核。

1. 引言人工挖孔桩护壁用于土方工程中，旨在保护挖孔桩的稳定与安全。

本文档旨在介绍人工挖孔桩护壁厚度的计算方法。

2. 计算原理挖孔桩护壁的厚度应能承受土压力和水压力，保证结构的稳定性。

计算护壁厚度需要考虑以下因素：- 土层的力学特性- 挖孔桩的直径- 水位高度- 设计的安全系数3. 基本公式人工挖孔桩护壁厚度的计算可以使用以下公式进行：h = k1 * (P + W) / σ其中：h为护壁的厚度（单位：米）k1为安全系数P为土压力（单位：帕斯卡）W为水压力（单位：帕斯卡）σ为土方的抗剪强度（单位：帕斯卡）4. 参数计算（1）计算土压力P：P = γ * H * tan(θ)其中：γ为土的单位体积重量（单位：千克/立方米）H为土重要考虑的高度（单位：米）θ为土的摩擦角（2）计算水压力W：W = γw * Hw其中：γw为水的单位体积重量（单位：千克/立方米）Hw为水的高度（单位：米）（3）计算护壁厚度根据前述的基本公式，将计算得到的P和W代入可得护壁的厚度h。

5. 结论本文档介绍了人工挖孔桩护壁厚度的计算方法，通过对土压力和水压力的计算以及结构安全系数的考虑，可以确定合适的护壁厚度。

附件：无法律名词及注释：无（文档二）【注意】本文档仅供参考，具体计算需根据实际情况进行调整。

为确保计算结果的准确性，请咨询专业工程师进行复核。

1. 引言人工挖孔桩护壁用于土方工程中，旨在保护挖孔桩的稳定与安全。

本文档旨在介绍人工挖孔桩护壁厚度的计算方法。

2. 计算原理挖孔桩护壁的厚度应能承受土压力和水压力，保证结构的稳定性。

计算护壁厚度需要考虑以下因素：- 土层的力学特性- 挖孔桩的直径- 水位高度- 设计的安全系数3. 基本公式人工挖孔桩护壁厚度的计算可以使用以下公式进行：h = k2 * (P + W) / σ其中：h为护壁的厚度（单位：米）k2为安全系数P为土压力（单位：帕斯卡）W为水压力（单位：帕斯卡）σ为土方的抗剪强度（单位：帕斯卡）4. 参数计算（1）计算土压力P：P = γ * H * tan(φ)其中：γ为土的单位体积重量（单位：千克/立方米）H为土重要考虑的高度（单位：米）φ为土的内摩擦角（2）计算水压力W：W = γw * Hw其中：γw为水的单位体积重量（单位：千克/立方米）Hw为水的高度（单位：米）（3）计算护壁厚度根据前述的基本公式，将计算得到的P和W代入可得护壁的厚度h。

人工挖孔桩计算公式人工挖孔桩是一种常见的基础施工方式，在建筑工程中应用广泛。

要准确计算人工挖孔桩的各项参数，需要掌握一系列的计算公式。

下面我们就来详细介绍一下人工挖孔桩的相关计算公式及其应用。

首先，我们来了解一下人工挖孔桩的体积计算。

人工挖孔桩的体积可以近似看作一个圆柱体的体积。

其计算公式为：V ＝π × r² × h ，其中 V 表示桩的体积，π 通常取 314 ，r 为桩的半径，h 为桩的高度。

在实际计算中，需要注意半径和高度的单位要统一。

如果半径的单位是米，高度的单位是厘米，那么需要先进行单位换算，将其统一为相同的单位，比如都换算成米，再进行计算。

接下来是人工挖孔桩护壁体积的计算。

护壁通常也是圆柱形，但其内径和外径不同。

护壁体积的计算公式为：V 护＝π × （R² r²) × h ，其中 R 为护壁的外径半径，r 为护壁的内径半径（也就是桩的半径），h 为护壁的高度。

在计算护壁体积时，同样要注意单位的统一。

而且，由于护壁可能不是一次性施工完成的，可能会分段施工，每段的高度和尺寸可能会有所不同，这时需要分别计算每段的体积，然后累加得到总的护壁体积。

再说说人工挖孔桩混凝土用量的计算。

混凝土用量等于桩的体积加上护壁的体积。

即：V 混＝ V ＋ V 护。

此外，还有人工挖孔桩钢筋用量的计算。

钢筋用量的计算相对复杂一些，需要根据设计图纸确定钢筋的布置方式和规格。

一般来说，主筋的长度可以根据桩的长度加上锚固长度来计算。

主筋的数量可以根据桩的周长除以主筋的间距来确定。

箍筋的长度则需要根据桩的直径和箍筋的间距来计算。

箍筋的数量可以根据桩的长度除以箍筋的间距来确定。

假设主筋的直径为 d 主，主筋的间距为 s 主，箍筋的直径为 d 箍，箍筋的间距为 s 箍，桩的长度为 L ，锚固长度为 l 锚，桩的直径为 D 。

那么主筋的长度 L 主＝ L ＋ 2 × l 锚，主筋的数量 n 主＝π × D ／ s 主。

人工挖孔桩计算说明1、土方工程量：体积=[圆柱面积（含护壁厚）+椭圆段面积（含2边护壁厚）]×h其公式为：V=（3.1416×(r+0.175)^2+(d+0.175×2)×B）×h2、松次石工程量：体积=[圆柱面积+椭圆段面积]×h其公式为：V=（3.1416×r^2+B×d）×h3、普坚石工程量：体积=嵌岩段体积＝［（扩大头以上园柱面积+椭圆段体积）×h+扩大头体 其公式为：V=（3.1416×r^2+B×d）×h+[(3.1416×h×((D/2)^2+r^2+(D/2)×4、护壁工程量：体积=（圆柱体积（含定额内所增加的0.02）-圆台体积）+椭圆直段长×高×厚（护壁上 其公式为：V=（3.1416×（r+0.175+0.02）^2-×3.1416×h/3×((r+0.175)^2+5、护壁段桩芯工程量：体积=圆台体积+椭圆段体积(矩形体积+2个三角形×椭圆段长)其公式为：V=3.1416×h/3×((r+0.075)^2+r^2+(r+0.075)×r)+B×d×h+(0.176、护壁以下段桩芯工程量：体积=(圆柱面积(无护壁时,周边增加0.02)+椭圆段面积)×h其公式为：V=3.1416×(r+0.02)^2×h+B×d×h7、护壁以上支模段砼工程量：体积=(圆柱面积+椭圆段面积)×h其公式为：V=3.1416×r^2×h+B×d×h8、扩大头段砼工程量：体积=圆台体积(无护壁时,周边增加0.02)+椭圆段体积(矩形+2个三角形×长B) 其公式为：V=3.1416×h/3×((r+d1+0.02)^2+(r+0.02)^2+(r+d1+0.02)×(r+0.9、扩大头以下0.02高段砼工程量：体积=圆柱体积=园柱面积×h(无护壁时,周边增加0.02)其公式为：V=3.1416×(r+d1+0.02)^2×0.2人工挖孔桩钢筋计算说明1、主筋长度=桩长-2保护层+桩长＞8m的搭接（10d）(搭接取向下最接近的整数)其公式为：L=(L-2e)+IF（(L-2e)>8,INT((L-2e)/8×10d),0）主筋工程量=主筋长度×根数×直径的平方×6170(如直径为B14则其理论重量为:0.014^2*6170=1.20932≈1.2 其公式为：重量=L×根数×d^2×61702、螺旋箍筋长度：螺旋箍筋长度=螺旋箍筋圈数×根号[(螺距)^2+(3.1416×螺旋直径其中:螺旋箍筋圈数=螺旋箍筋设计高度(h)÷螺旋箍筋间距@ 2次根号=***^其公式为：L=(h-2e)/@×(@^2+(3.1416×(d-2e)+2×B)^2)^0.5+2×3.14×(r-e)+2×B+ 螺旋箍筋工程量=(螺旋箍筋长度+搭接长度(24d×1.4))×箍筋直径的平方×6170其公式为：重量=(L+L搭接)×d^2×6170螺旋箍筋搭接长度=INT(螺旋箍筋总长/8m)×24d×1.4(1.4为搭接修正系数)其公式为:INT(L/8)×24d×1.4(按8m考虑搭接接头)3、圆形加劲筋长度=圆周长+2个椭圆直线段 其公式为：L=2×3.1416×(r-2e0+2三角形加劲筋长度= 其公式为：L=拉筋形加劲筋长度=(直径-保护层+2×6.25d)×每层排数 其公式为：L=(d-2e+2×加劲筋工程量=加劲筋长度(圆形+三角形+拉筋形)×INT(桩长/间距)×直径的平方×6170其公式为：重量=L(L1+L2+L3)×INT(L/2)×d^2×6170拉筋形式的加劲钢筋是按A8直径2排计算的，当在加密区直径为A-10或B>500时，应调整钢筋工程量4、拉筋长度=(直径-保护层+2×6.25d)×每层排数其公式为：L=(d-2e+2×6.25d)×n拉筋工程量=拉筋长度×CEILING(拉筋高度/间距)×直径的平方×6170其公式为：重量=L×CEILING（h/@,1）×d^2×6170拉筋是按A8直径2排计算的，当在加密区直径为A-10或B>500时，应调整钢筋工程量，B=0时，其工程量为0。

1、计算桩的体积：r²（r表示半径）×π×桩长
2、护壁：（护壁厚度＋r）²×π×（有护壁的）桩长－r²×π×（有护壁的）桩长
注意量孔深时孔口地面砌高部分（20cm）不算，因为这20cm是为了安全而采取的措施，已另计费。

孔底扩底要加扩底的体积。

人工挖孔混凝土桩按下列规定计算。

（1）挖土按实挖体积以立方米计算。

如设计无混凝土护壁者，挖土尺寸按设计桩身直径加200mm计算，项目中包括垂直运输及100m 以内水平运输。

（2）设计有混凝土护壁者，护壁混凝土按图示尺寸以立方米计算。

设计无混凝土护壁者，护壁厚度按100mm，高度按孔身高度计算。

（3）如实际发生扩大头及护壁支护，另行计算。

（4）人工挖孔混凝土桩从桩承台以下，按设计图示尺寸以立方米计算，混凝土护壁已另列项目，不得重复计算
把实际浇筑桩长部分和地坪面以下空桩部分分开，以下正常套定额，在套用空桩部分子目时，把定额中填芯砼扣除，并参照后面有的一个砼填芯子目的人工扣除该子目部分人工，即得采用砼护壁但未填芯空桩部分子目单价。

人工挖孔桩土方量按图示桩断面积乘以设计桩孔中心线深度计算。

工人挖孔桩定额是按土壤类别、挖孔桩深度分别列项的。

桩内垂直运输方式按人工考虑。

人工挖孔桩计算方法(实例)圆台体积==3、14H÷12(D2＋Dd＋d2)H——高度,D——底面直径,d——上面直径圆环体积=3.14c(R2-r2)C——高度,R——圆环外半径,r——圆环内半径=R-(a+b)/2扩大头圆台体积==3、14h1÷12(D12＋D1d1＋d12)h1——圆台高度,D1——圆台底面直径,d1——圆台上面直径扩大头圆柱体积=D12×3、14÷4×h2D1——圆柱底面直径,h2——圆柱高度扩大头圆缺体积=3、14h3÷24(3D12＋4h32)H≥0.2M≤0.3M简化为下式:0、4D12×h3D1——圆缺底面直径,h3——圆缺高度单位:(m) 桩基数据±0、00=1849、8 桩径=Φ1000人工挖孔灌注桩单桩施工记录扩大头高度= 1.4m桩身圆台砼:V=3、14×1÷12(1、22＋12＋1、2×1)=0.9525m3/M桩身混凝土=0.9525m3/M×(设计标高尺寸-扩大头高度＋超高量)规范要求混凝土超高量0.5m扩大头:圆台＋圆柱＋圆缺=〔3、14×0、75÷12(1、32＋1、72＋1、3×1、7)〕＋〔1、72×3、14÷4×0、5〕＋〔0、4×1、72×0、2〕=1、3325＋1、1343＋0、2312=2.698m3护壁=圆柱－圆台=〔d2×3、14÷4×H〕－〔3、14H÷12(D2＋Dd＋d2)〕=〔1、32×3、14÷4×1〕-0、9525=1、3267-0、9525=0.3742M3/M 挖土方量=桩身的圆柱体积＋扩大头体积桩身的长度=桩圈顶标高至扩大头顶标高单桩混凝土方量=桩身混凝土方量＋扩大头混凝土方量单桩钢筋长度=根数×钢筋笼长度,(钢筋长度规格为9M,超过部分增加搭接长度,需弯钩的增加弯钩长度)螺旋箍筋长度计算公式:S——螺旋箍筋螺距R——桩直径C——保护层厚度d——螺旋箍筋直径n——螺旋圈数根据11G101-1图集要求,保护层厚度为箍筋外缘至混凝土表面的最小距离。

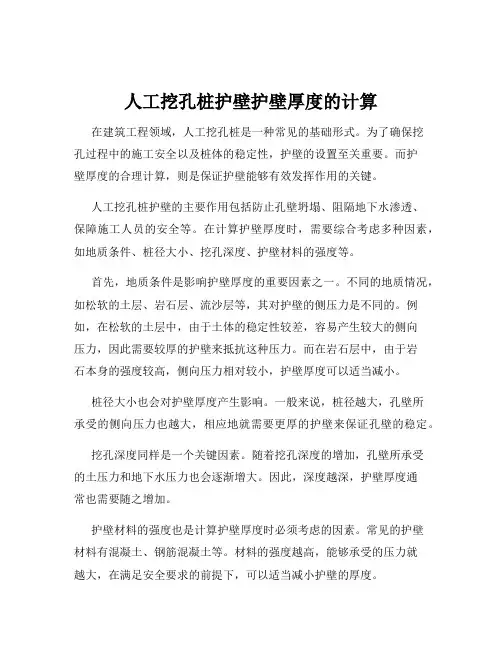

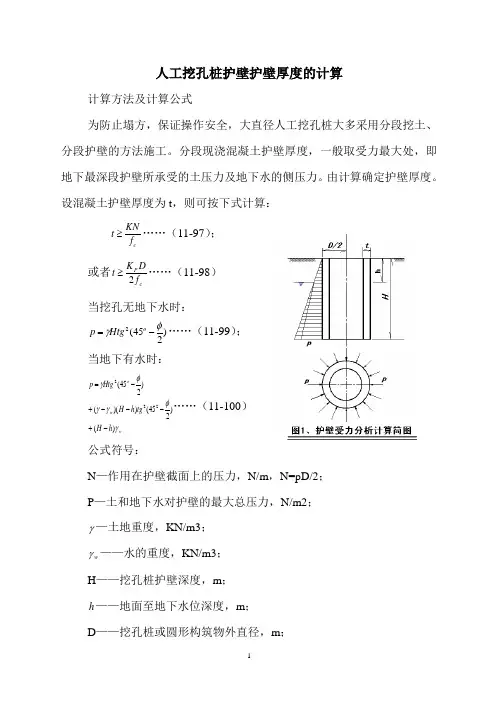

人工挖孔桩护壁护壁厚度的计算在建筑工程领域，人工挖孔桩是一种常见的基础形式。

为了确保挖孔过程中的施工安全以及桩体的稳定性，护壁的设置至关重要。

而护壁厚度的合理计算，则是保证护壁能够有效发挥作用的关键。

人工挖孔桩护壁的主要作用包括防止孔壁坍塌、阻隔地下水渗透、保障施工人员的安全等。

在计算护壁厚度时，需要综合考虑多种因素，如地质条件、桩径大小、挖孔深度、护壁材料的强度等。

首先，地质条件是影响护壁厚度的重要因素之一。

不同的地质情况，如松软的土层、岩石层、流沙层等，其对护壁的侧压力是不同的。

例如，在松软的土层中，由于土体的稳定性较差，容易产生较大的侧向压力，因此需要较厚的护壁来抵抗这种压力。

而在岩石层中，由于岩石本身的强度较高，侧向压力相对较小，护壁厚度可以适当减小。

桩径大小也会对护壁厚度产生影响。

一般来说，桩径越大，孔壁所承受的侧向压力也越大，相应地就需要更厚的护壁来保证孔壁的稳定。

挖孔深度同样是一个关键因素。

随着挖孔深度的增加，孔壁所承受的土压力和地下水压力也会逐渐增大。

因此，深度越深，护壁厚度通常也需要随之增加。

护壁材料的强度也是计算护壁厚度时必须考虑的因素。

常见的护壁材料有混凝土、钢筋混凝土等。

材料的强度越高，能够承受的压力就越大，在满足安全要求的前提下，可以适当减小护壁的厚度。

在实际计算中，通常会采用一些理论公式和经验公式来确定护壁厚度。

其中，比较常用的理论公式是根据土力学原理推导出来的。

例如，对于无地下水的粘性土，可采用库仑土压力理论来计算侧向土压力，然后根据材料的强度和受力情况来确定护壁厚度。

假设我们要计算一个在粘性土中、桩径为 12 米、挖孔深度为 10 米的人工挖孔桩的护壁厚度。

首先，根据库仑土压力理论，计算出侧向土压力的大小。

假设土的重度为 18kN/m³，内摩擦角为 20°，粘聚力为10kPa。

经过计算，得到侧向土压力约为 120kN/m²。

然后，根据混凝土的强度等级，假设采用 C25 混凝土，其抗压强度设计值为 119N/mm²。

人工挖孔桩护壁计算公式范本1：高级版【章节一：背景介绍】在土木工程领域中，人工挖孔桩护壁是一种常见的结构形式，用于土壤的支护和加固。

本文将详细介绍人工挖孔桩护壁的计算公式及相关参数。

【章节二：挖孔桩的计算公式】2.1 挖孔桩的标准计算公式在进行人工挖孔桩护壁设计时，我们需要考虑以下几个重要参数：- 土壤的强度性质- 挖孔桩的几何特征- 环境荷载在这些参数的基础上，可以得到挖孔桩的计算公式。

2.2 土壤的强度性质土壤的强度性质是人工挖孔桩护壁计算的基础，包括土壤的摩擦角、内聚力等参数。

通过现场测试或者实验室试验，可以获取土壤的强度性质。

2.3 挖孔桩的几何特征挖孔桩的几何特征指挖孔桩的直径、长度、间距等重要参数。

这些参数会直接影响挖孔桩的承载力和抗倾覆能力。

2.4 环境荷载环境荷载包括土壤压力、水压力、地震力等。

这些荷载会对挖孔桩护壁的稳定性产生重要影响，需要在计算中考虑进去。

【章节三：计算公式示例】下面是一个示例计算公式：F = αmeNcAc + αteNtAt + αpeNpAp + W其中，F 是挖孔桩的总荷载；αme、αte、αpe 是荷载系数；Nc、Nt、Np 是根据土壤强度参数计算得到的系数；Ac、At、Ap 是挖孔桩的几何特征参数；W 是水的重力。

【章节四：附件列表】本文涉及的附件有：- 附件1：土壤试验报告- 附件2：挖孔桩的几何特征图纸- 附件3：环境荷载数据【章节五：法律名词及注释】本文涉及的法律名词及注释如下：- 法律名词1：土壤力学注释：土壤力学是研究土壤在外力作用下的力学性质的学科。

- 法律名词2：土木工程设计规范注释：土木工程设计规范是指针对土木工程设计过程中的各个环节所制定的标准和规范。

范本2：简洁版【章节一：概述】本文介绍了人工挖孔桩护壁计算公式的详细内容。

人工挖孔桩护壁是土木工程领域中常见的结构形式之一，用于土壤的支护和加固。

【章节二：计算公式】挖孔桩护壁的计算公式包括以下几个重要参数：- 土壤的强度性质- 挖孔桩的几何特征- 环境荷载【章节三：示例计算公式】F = αmeNcAc + αteNtAt + αpeNpAp + W其中，F 是挖孔桩的总荷载；αme、αte、αpe 是荷载系数；Nc、Nt、Np 是根据土壤强度参数计算得到的系数；Ac、At、Ap 是挖孔桩的几何特征参数；W 是水的重力。

人工挖孔桩护壁计算人工挖孔桩护壁计算人工挖孔桩护壁计算？以下带来关于人工挖孔桩护壁计算的内容，仅供以参考。

护壁采用岳阳市建筑设计院岳进工程师所著《人工挖孔桩护壁设计》（岳阳师范学院学报（自然科学版）2002年2月）中所提出的方法进行复核计算。

仅针对D=4.80m扩大头部位进行复核。

1、基本参数：护壁采用C20混凝土，护壁厚度δ=0.15m，护壁内半径a=2.40m，护壁外半径b=a+2·δ=2.40+2·0.15=2.70m，护壁半径R=(a+b)/2=(2.40+2.70)/2=2.55m，单节护壁高度h=0.50m，全风化花岗岩土的坚硬系数fk取1.0，内摩擦角φ=25 o，土拱宽度的一半a1=a+h·tg(45o-φ/2)=2.4+tg(45o-25o/2)=2.72m，水重度γ水=10kN/m，水头高度H=18.00m，浮重3土浮重度γ=8kN/m。

32、护壁侧压力计算无粘聚力砂类土土侧压力pa土=γ浮重·(h1+h) ·t g(45o-φ/2)=8·（0.5+2.72）·tg (45o-25o/2)=16.41kPa水22水侧压力pa水=γ·H=10·18.00=180.00kPa护壁侧压力pa= pa土+ pa水=16.41+180.00=196.41kPa3、环向应力σ计算σ=-(1+a/R)·pa/(1-a/b)=-(1+2.40/2.55)·196.41/(1-2.40/2.70) =-1764.81kPa=-1.77MPa4、护壁强度验算安全系数K=2.0护壁混凝土（C20）轴心抗压强度设计值f=0.85·fc=0.85·9.6=8.16MpaK·σ=2.0·1.77=3.54Mpa故护壁采用C20，厚度0.15m满足要求。

，。

人工挖孔桩、旋挖桩工程量计算表在建筑工程中，桩基础是一种常见且重要的基础形式，其中人工挖孔桩和旋挖桩因其各自的特点在不同的工程场景中得到广泛应用。

而准确计算它们的工程量对于工程预算、成本控制以及施工进度安排都具有至关重要的意义。

接下来，我们将详细介绍人工挖孔桩和旋挖桩工程量的计算方法，并通过示例来进行具体说明。

一、人工挖孔桩工程量计算1、桩身土方量人工挖孔桩的桩身土方量通常按照圆柱体体积进行计算。

计算公式为：V ＝π×r²×h，其中 V 表示桩身土方体积，π 取 314，r 为桩身半径，h 为桩身高度。

需要注意的是，在实际计算中，桩身半径应考虑护壁的厚度。

一般来说，护壁会比桩身直径大一定尺寸，以确保施工安全和桩身质量。

2、护壁工程量护壁通常为现浇混凝土结构，其工程量计算分为护壁体积和护壁钢筋量两部分。

护壁体积计算：护壁一般呈圆台形状，体积计算公式为 V ＝1/3×π×h×（R²＋ R×r ＋ r²)，其中 h 为护壁高度，R 为护壁上口半径，r 为护壁下口半径。

护壁钢筋量计算：根据设计图纸确定钢筋的规格、间距和长度，然后计算钢筋的总长度和重量。

3、桩芯混凝土量桩芯混凝土量的计算方法与桩身土方量类似，只是将土的体积替换为混凝土的体积。

即：V ＝π×r²×h，其中 r 为桩芯半径，h 为桩芯高度。

4、扩大头工程量如果人工挖孔桩设计有扩大头，其工程量的计算相对复杂一些。

扩大头一般呈圆台或圆锥形状，体积计算公式分别为：圆台形：V ＝1/3×π×h×（R²＋ R×r ＋ r²)圆锥形：V ＝1/3×π×r²×h其中，h 为扩大头高度，R 为扩大头上口半径，r 为扩大头下口半径。

二、旋挖桩工程量计算1、桩身混凝土量旋挖桩桩身混凝土量的计算同样按照圆柱体体积计算，公式为：V＝π×r²×h。
