45°可转位车刀设计一、设计背景硬质合金刀片是标准化、系列化生产的，其几何形状均事先磨出。

而车刀的前后角是靠刀片在刀杆槽中安装后得到的，刀片可以转动，当一条切削刃用钝后可以迅速转位将相邻的新刀刃换成主切削刃继续工作，直到全部刀刃用钝后才取下刀片报废回收，再换上新的刀片继续工作。

因此可转位式车刀完全避免了焊接式和机械夹固式车刀因焊接和重磨带来的缺陷，无须磨刀换刀，切削性能稳定，生产效率和质量均大大提高，是当前我国重点推广应用的刀具之一二、原始数据工件材料：40Cr Ra3.2机床：C620 CA6140v=80~120m/min,a p=0.2~8mm,f=0.5~2mm/r其他数据：c三、刀片材料的选择由给定的原始材料：被加工工件材料为40Cr，连续切削完成粗车工序，按照硬质合金选用原则，选取刀片材料（硬质合金牌号）为YT5。

四、刀片夹固结构的选择考虑到加工在CA6140普通机床上进行，且属于连续切削，参照《刀具课程设计指导书》表2.1典型刀片加固结构简图和特点，采用偏心式刀片夹固结构。

五、 刀具合理几何参数的选择根据刀具几何参数的选用原则，并考虑到可转位车刀的几何角度形成特点，选取如下四个主要角度：①前角°07.5ϒ=②后角°07.5α= ③主偏角°r 45K = ④刃倾角°5s λ=-。

后角的实际数值以及副后角和副角在计算刀槽角度时经校验后确定。

六、 切削用量的选择根据切削用量的选择原则，查表确定切削用量。

粗车时切削深度p a =3mm ，进给量f=0.5mm/r,切削速度v=80m/min.七、 刀片形状和尺寸的选择① 选择刀片有无中心固定孔。

由于刀片加固结构已选定为偏心式，因此应选用有中心固定孔的刀片。

② 选择刀片形状。

按选定主偏角45°，参照本章2.4节的表2.3刀片形状的选用原则，选用正方形刀片（这样既可以提高刀尖强度，又增加了散热面积，使刀具寿命有所提高，还可以减小已加工表面的残余面积，使表面粗糙度数值减小）。

数控刀具分类按基本形式可分为五类：第一类：加工各种外表面的刀具，包括车刀、刨刀、铣刀、外表面拉刀和锉刀等；第二类：孔加工刀具，包括钻头、扩孔钻、镗刀、铰刀和内表面拉刀等；第三类：螺纹加工刀具，包括丝锥、板牙、自动开合螺纹切头、螺纹车刀和螺纹铣刀等；第四类：齿轮加工刀具，包括滚刀、插齿刀、剃齿刀、锥齿轮加工刀具等；第五类：切断刀具，包括镶齿圆锯片、带锯、弓锯、切断车刀和锯片铣刀等等。

此外，还有组合刀具。

按切削运动方式和相应的刀刃形状，刀具又可分为三类：通用刀具，如车刀、刨刀、铣刀(不包括成形的车刀、成形刨刀和成形铣刀)、镗刀、钻头、扩孔钻、铰刀和锯等；成形刀具，这类刀具的刀刃具有与被加工工件断面相同或接近相同的形状，如成形车刀、成形刨刀、成形铣刀、拉刀、圆锥铰刀和各种螺纹加工刀具等；展成刀具是用展成法加工齿轮的齿面或类似的工件，如滚刀、插齿刀、剃齿刀、锥齿轮刨刀和锥齿轮铣刀盘等。

1．数控加工刀具的种类数控加工刀具可分为常规刀具和模块化刀具两大类。

模块化刀具是发展方向。

发展模块化刀具的主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高刀具的标准化和合理化的程度；提高刀具的管理及柔性加工的水平；扩大刀具的利用率，充分发挥刀具的性能；有效地消除刀具测量工作的中断现象，可采用线外预调。

事实上，由于模块刀具的发展，数控刀具已形成了三大系统，即车削刀具系统、钻削刀具系统和镗铣刀具系统。

（１）从结构上可分为①整体式②镶嵌式可分为焊接式和机夹式。

机夹式根据刀体结构不同，分为可转位和不转位；③减振式当刀具的工作臂长与直径之比较大时，为了减少刀具的振动，提高加工精度，多采用此类刀具；④内冷式切削液通过刀体内部由喷孔喷射到刀具的切削刃部；⑤特殊型式如复合刀具、可逆攻螺纹刀具等。

（２）从制造所采用的材料上可分为①高速钢刀具高速钢通常是型坯材料，韧性较硬质合金好，硬度、耐磨性和红硬性较硬质合金差，不适于切削硬度较高的材料，也不适于进行高速切削。

车刀是金属切削加工中引用最广泛的刀具，结构简单，是所有刀具的基础，用于所有车床，一般是由一条刀刃组成。

那么车刀的种类及用途是怎样的呢，随小编一起了解一下吧。

车刀种类及其用途：(1)粗车刀：主要是用来切削大量且多余部份使工作物直径接近需要的尺寸。

粗车时表面光度不重要，因此车刀尖可研磨成尖锐的刀峰，但是刀峰通常要有微小的圆度以避免断裂。

(2)精车刀：此刀刃可用油石砺光，以便车出非常圆滑的表面光度，一般来说精车刀之圆鼻比粗车刀大。

(3)圆鼻车刀：可适用许多不同型式的工作是属于常用车刀，磨平顶面时可左右车削也可用来车削黄铜。

此车刀也可在肩角上形成圆弧面，也可当精车刀来使用。

(4)切断车刀：只用端部切削工作物，此车刀可用来切断材料及车度沟槽。

(5)螺丝车刀(牙刀)：用于车削螺杆或螺帽，依螺纹的形式分60度，或55度V型牙刀，29度梯形牙刀、方形牙刀。

(6)搪孔车刀：用以车削钻过或铸出的孔。

达至光制尺寸或真直孔面为目的。

(7)侧面车刀或侧车刀：用来车削工作物端面，右侧车刀通常用在精车轴的未端，左侧车则用来精车肩部的左侧面。

因工件之加工方式不同而采用不同的刀刃外形，一般可区分为：(1)右手车刀：由右向左，车削工件外径。

(2)左手车刀：由左向右，车削工件外径。

(3)圆鼻车刀：刀刃为圆弧形，可以左右方向车削，适合圆角或曲面之车削。

(4)右侧车刀：车削右侧端面。

(5)左侧车刀：车削左侧端面。

(6)切断刀：用于切断或切槽。

(7)内孔车刀：用于车削内孔。

(8)外螺纹车刀：用于车削外螺纹。

(9)内螺纹车刀：用于车削内螺纹。

车刀各部位名称及功能：车刀属于单锋刀具，因车削工作物形状不同而有很多型式，但它各部位的名称及作用却是相同的。

一支良好的车刀必须具有刚性良好的刀柄及锋利的刀锋两大部份。

车刀的刀刃角度，直接影响车削效果，不同的车刀材质及工件材料、刀刃的角度亦不相同。

车床用车刀具有四个重要角度，即前间隙角、边间隙角、后斜角及边斜角。

数控机床用刀具系统参数介绍一、数控车削刀具的特点为了适应数控机床加工精度高、加工效率高、加工工序集中及零件装夹次数少等要求，数控机床对所用的刀具有许多性能上的要求。

与普通机床的刀具相比，数控车床刀具及刀具系统具有以下特点：1）刀片或刀具的通用化、规则化、系列化。

2）刀片或刀具几何参数和切削参数的规范化、典型化。

3）刀片或刀具材料及切削参数须与被加工工件的材料相匹配。

4）刀片或刀具的使用寿命高，加工刚性好。

5）刀片在刀杆中的定位基准精度高。

6）刀杆须有较高的强度、刚度和耐磨性。

二、数控车削刀具的分类1.根据加工用途分类车床主要用于回转表而的加工，如圆柱面、圆锥面、圆弧面、螺纹、切槽等切削加工。

因此，数控车床用刀具可分为外圆车刀、内孔车刀、螺纹车刀、切槽刀等种类。

2.根据刀尖形状分类数控车刀按刀尖的形状一般分成三类，即尖形车刀、圆弧形车刀和成形车刀，如图2-2.1所示。

图2-2.1 按刀尖形状分类的数控车刀注：在数控车床上，除进行螺纹加工外，应尽量不用或少用成形车刀。

3.根据车刀结构分类根据车刀的结构，数控车刀又可分为整体式车刀、焊接式车刀和机械夹固式车刀三类。

（1）整体式车刀整体式车刀(图2-2.2 a)主要指整体式高速钢车刀。

通常用于小型车刀、螺纹车刀和形状复杂的成形车刀。

具有抗弯强度高、冲击韧度好，制造简单和刃磨方便、刃口锋利等优点。

（2）焊接式车刀焊接式车刀(图2-2.2b )是将硬质合金刀片用焊接的方法固定在刀体上，经刃磨而成。

这种车刀结构简单，制造方便，刚性较好，但抗弯强度低、冲击韧度差，切削刃不如高速钢车刀锋利，不易制作复杂刀具。

（3）机械夹固式车刀机械夹固式车刀(图2-2.2c）是将标准的硬质合金可换刀片通过机械夹固方式安装在刀杆上的一种车刀，是当前数控车床上使用最广泛的一种车刀。

a）b）c）图2-2.2 按刀具结构分类的数控车刀a）整体式车刀b）焊接式车刀c）机械夹固式车刀三、数控车削刀具的材料常用的数控刀具材料有高速钢、·硬质合金、涂层硬质合金、陶瓷、立方氮化硼，金刚石等。

硬质合金刀具的型号、分类、用途型号1、整体硬质合金刀具类，包含麻花钻，铣刀，铰刀，镗刀,铣刀片,球头铣刀，锯片铣刀，锥度铣刀，光面塞规，圆棒及阶梯钻。

2、镶合金刀具类，包含铰刀、螺旋立铣刀，钻扩成型刀，汽车轮毂刀，三面刃，T型铣刀和各种成型刀。

3、可转位刀具类，包括硬质合金可转位立铣刀,可转位面铣刀，可转位燕尾铣刀和可转位三面刃。

4、高速钢刀具类，包括高速钢成型铣刀，左旋钻，球面铣刀，钴高速钢刀具及各种非标成型高速钢刀具。

5、行业专用刀具类，包含汽车行业专用刀、动员机行业专用刀、缝纫机行业专用刀、模具行业专用刀、纺机业专用刀和印制线路板行业专用刀。

硬质合金分类与用途－硬质合金分类及用途，直到国家标准正式发布之前，国内相关书本、杂志、资料中表述没有严格规范，通常按合金成份进行分类，用途表述则比较分散。

分类碳化钨基硬质合金：包括WC—Co、WC—TaC—Co、WC—TiC—Co、WC—TiC—TaC —Co、WC—Ti—TaC—NbC—Co等合金，这些合金均以碳化钨为主成份。

碳化钛基或碳氮化钛基硬质合金：通常以TiC或Ti（C、N）为基础成份，以Ni—Mo作粘结剂而组成的一种硬质合金。

这类硬质合金近几年又有许多新的进展，如含Ta、W等重金属元素的多元复式碳化物固溶体加入研制高性能Ti（C、N）基金属陶瓷等。

碳化铬基硬质合金：以Cr3C2为基，以Ni或Ni—W等作粘结剂而组成的硬质合金，通常用来作耐磨耐腐蚀零件，近几年还大量用于装饰品部件如表链等。

钢结硬质合金：以TiC或 WC为基，钢作粘结剂而组成的一种硬质合金，是一种可进行机加工和热处理的合金，是介于传统硬质合金与合金钢之间的一种工程材料。

涂层硬质合金：通常指在韧性的碳化钨基硬质合金基体上通过化学气相沉积或物理涂层方法，涂上几微米厚的TiC、TiN、Ti（C、N）、Al2O3之类的硬质化合物而生产的。

用途硬质合金具有一系列优良性能，用途十分广泛，随着时间推移用途还在不断扩大，主要用途分述如下：切削工具：硬质合金可用作各种各样的切削工具。

一、车刀的结构机夹可转位车刀就是将可转位硬质合金刀片用机械的方法夹持在刀杆上形成的车刀,一般由刀片、刀垫、夹紧元件锪刀体组成(见图1)。

图1 机夹可转位车刀组成根据夹紧结构的不同可分为以下几种形式。

·偏心式(见图2)偏心式夹紧结构利用螺钉上端的一个偏心心轴将刀片夹紧在刀杆上,该结构依靠偏心夹紧,螺钉自锁,结构简单,操作方便,但不能双边定位。

当偏心量过小时,要求刀片制造的精度高,若偏心量过大时,在切削力冲击作用下刀片易松动,因此偏心式夹紧结构适于连续平稳切削的场合。

图2 偏心式夹紧结构组成·杠杆式(见图3)杠杆式夹紧结构应用杠杆原理对刀片进行夹紧。

当旋动螺钉时,通过杠杆产生夹紧力,从而将刀片定位在刀槽侧面上,旋出螺钉时,刀片松开,半圆筒形弹簧片可保持刀垫位置不动。

该结构特点就是定位精度高、夹固牢靠、受力合理、适用方便,但工艺性较差。

图3 杠杆式夹紧结构组成·楔块式(见图4)刀片内孔定位在刀片槽的销轴上,带有斜面的压块由压紧螺钉下压时,楔块一面靠紧刀杆上的凸台,另一面将刀片推往刀片中间孔的圆柱销上压紧刀片。

该结构的特点就是操作简单方便,但定位精度较低,且夹紧力与切削力相反。

图4 楔块式夹紧结构不论采用何种夹紧方式,刀片在夹紧时必须满足以下条件:①刀片装夹定位要符合切削力的定位夹紧原理,即切削力的合力必须作用在刀片支承面周界内。

②刀片周边尺寸定位需满足三点定位原理。

③切削力与装夹力的合力在定位基面(刀片与刀体)上所产生的摩擦力必须大于切削振动等引起的使刀片脱离定位基面的交变力。

夹紧力的作用原理如表1所示。

表1ISO符号(车刀) C P M S说明顶面夹紧圆柱孔夹紧顶面与圆柱孔夹紧沉孔夹紧可转位车刀片的形状有三角形、正方形、棱形、五边形、六边形与圆形等,就是由硬质合金厂压模成形,使刀片具有供切削时选用的几何参数(不需刃磨);同时,刀片具有3个以上供转位用的切削刃,当一个切削刃磨损后,松开夹紧机构,将刀片转位到另一切削刃,即可进行切削,当所有切削刃都磨损后再取下,换上新的同类型的刀片。

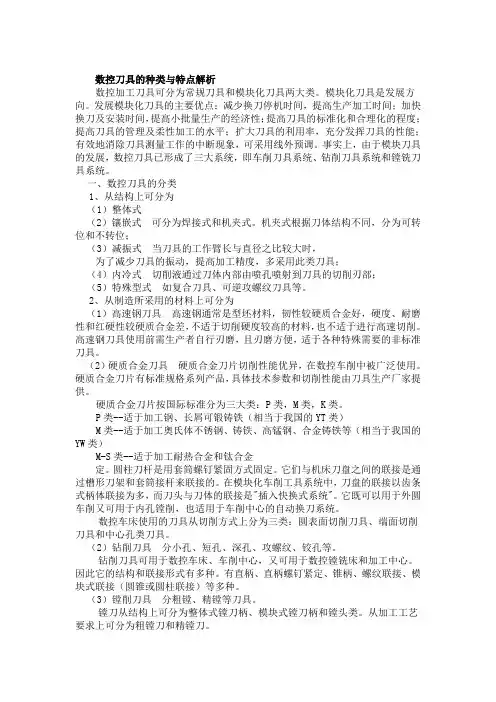

数控刀具的种类与特点解析数控加工刀具可分为常规刀具和模块化刀具两大类。

模块化刀具是发展方向。

发展模块化刀具的主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高刀具的标准化和合理化的程度；提高刀具的管理及柔性加工的水平；扩大刀具的利用率，充分发挥刀具的性能；有效地消除刀具测量工作的中断现象，可采用线外预调。

事实上，由于模块刀具的发展，数控刀具已形成了三大系统，即车削刀具系统、钻削刀具系统和镗铣刀具系统。

一、数控刀具的分类1、从结构上可分为（1）整体式（2）镶嵌式可分为焊接式和机夹式。

机夹式根据刀体结构不同，分为可转位和不转位；（3）减振式当刀具的工作臂长与直径之比较大时，为了减少刀具的振动，提高加工精度，多采用此类刀具；（4）内冷式切削液通过刀体内部由喷孔喷射到刀具的切削刃部；（5）特殊型式如复合刀具、可逆攻螺纹刀具等。

2、从制造所采用的材料上可分为（1）高速钢刀具高速钢通常是型坯材料，韧性较硬质合金好，硬度、耐磨性和红硬性较硬质合金差，不适于切削硬度较高的材料，也不适于进行高速切削。

高速钢刀具使用前需生产者自行刃磨，且刃磨方便，适于各种特殊需要的非标准刀具。

（2）硬质合金刀具硬质合金刀片切削性能优异，在数控车削中被广泛使用。

硬质合金刀片有标准规格系列产品，具体技术参数和切削性能由刀具生产厂家提供。

硬质合金刀片按国际标准分为三大类：P类，M类，K类。

P类--适于加工钢、长屑可锻铸铁（相当于我国的YT类）M类--适于加工奥氏体不锈钢、铸铁、高锰钢、合金铸铁等（相当于我国的YW类）M-S类--适于加工耐热合金和钛合金定。

圆柱刀杆是用套筒螺钉紧固方式固定。

它们与机床刀盘之间的联接是通过槽形刀架和套筒接杆来联接的。

在模块化车削工具系统中，刀盘的联接以齿条式柄体联接为多，而刀头与刀体的联接是"插入快换式系统"。

它既可以用于外圆车削又可用于内孔镗削，也适用于车削中心的自动换刀系统。

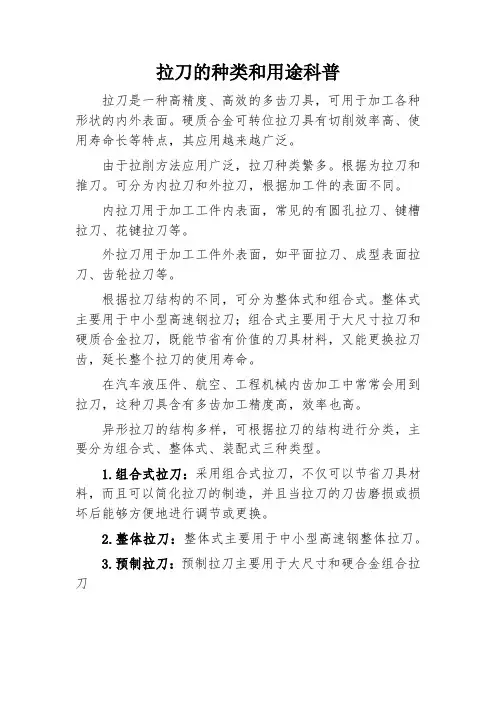

拉刀的种类和用途科普
拉刀是一种高精度、高效的多齿刀具，可用于加工各种形状的内外表面。

硬质合金可转位拉刀具有切削效率高、使用寿命长等特点，其应用越来越广泛。

由于拉削方法应用广泛，拉刀种类繁多。

根据为拉刀和推刀。

可分为内拉刀和外拉刀，根据加工件的表面不同。

内拉刀用于加工工件内表面，常见的有圆孔拉刀、键槽拉刀、花键拉刀等。

外拉刀用于加工工件外表面，如平面拉刀、成型表面拉刀、齿轮拉刀等。

根据拉刀结构的不同，可分为整体式和组合式。

整体式主要用于中小型高速钢拉刀；组合式主要用于大尺寸拉刀和硬质合金拉刀，既能节省有价值的刀具材料，又能更换拉刀齿，延长整个拉刀的使用寿命。

在汽车液压件、航空、工程机械内齿加工中常常会用到拉刀，这种刀具含有多齿加工精度高，效率也高。

异形拉刀的结构多样，可根据拉刀的结构进行分类，主要分为组合式、整体式、装配式三种类型。

1.组合式拉刀：采用组合式拉刀，不仅可以节省刀具材料，而且可以简化拉刀的制造，并且当拉刀的刀齿磨损或损坏后能够方便地进行调节或更换。

2.整体拉刀：整体式主要用于中小型高速钢整体拉刀。

3.预制拉刀：预制拉刀主要用于大尺寸和硬合金组合拉刀。
