新型软钢阻尼器滞回性能的试验与模拟分析

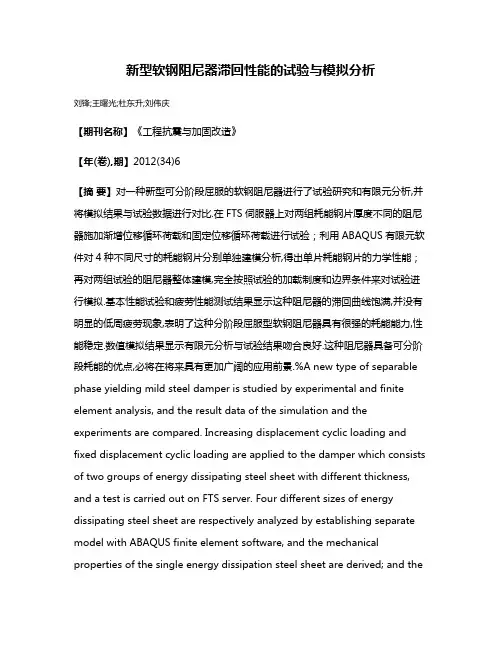

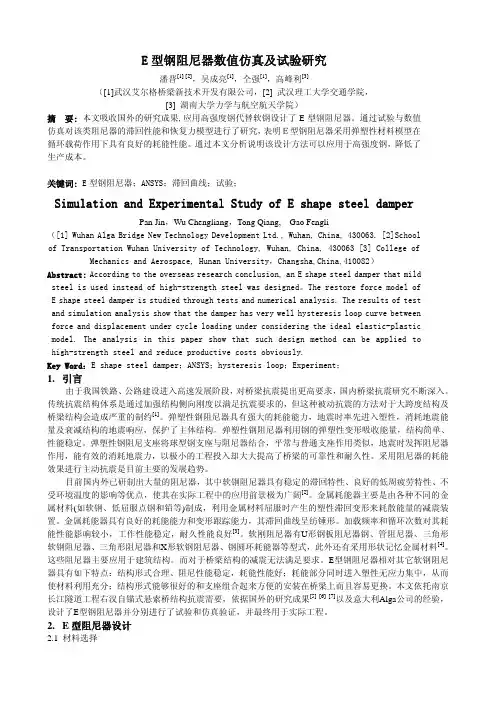

E型钢阻尼器数值仿真及试验研究潘晋[1] [2]，吴成亮[1]，仝强[1]，高峰利[3]（[1]武汉艾尔格桥梁新技术开发有限公司，[2] 武汉理工大学交通学院，[3] 湖南大学力学与航空航天学院）摘 要: 本文吸收国外的研究成果,应用高强度钢代替软钢设计了E型钢阻尼器。

通过试验与数值仿真对该类阻尼器的滞回性能和恢复力模型进行了研究，表明Ｅ型钢阻尼器采用弹塑性材料模型在循环载荷作用下具有良好的耗能性能。

通过本文分析说明该设计方法可以应用于高强度钢，降低了生产成本。

关键词: E型钢阻尼器；ANSYS；滞回曲线；试验；Simulation and Experimental Study of E shape steel damperPan Jin，Wu Chengliang，Tong Qiang, Gao Fengli（[1] Wuhan Alga Bridge New Technology Development Ltd., Wuhan, China, 430063. [2]Schoolof Transportation Wuhan University of Technology, Wuhan, China, 430063 [3] College of Mechanics and Aerospace, Hunan University，Changsha,China,410082）Abstract: According to the overseas research conclusion, an E shape steel damper that mildsteel is used instead of high-strength steel was designed。

The restore force model ofE shape steel damper is studied through tests and numerical analysis. The results of testand simulation analysis show that the damper has very well hysteresis loop curve betweenforce and displacement under cycle loading under considering the ideal elastic-plastic model.The analysis in this paper show that such design method can be applied tohigh-strength steel and reduce productive costs obviously.Key Word：E shape steel damper；ANSYS；hysteresis loop；Experiment；1.引言由于我国铁路、公路建设进入高速发展阶段，对桥梁抗震提出更高要求，国内桥梁抗震研究不断深入。

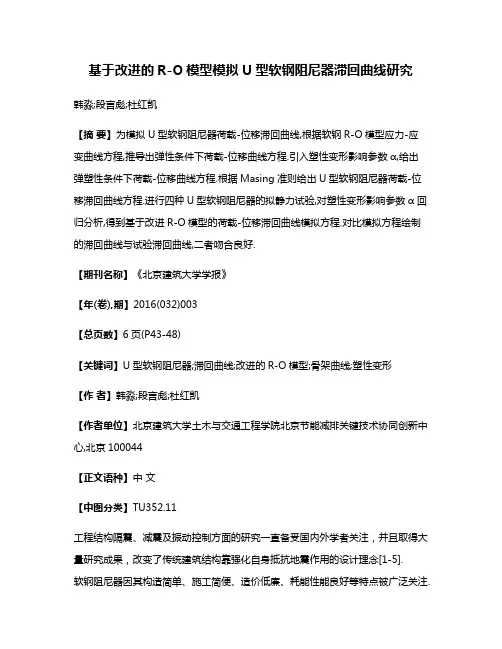

基于改进的R-O模型模拟U型软钢阻尼器滞回曲线研究韩淼;段言彪;杜红凯【摘要】为模拟U型软钢阻尼器荷载-位移滞回曲线,根据软钢R-O模型应力-应变曲线方程,推导出弹性条件下荷载-位移曲线方程.引入塑性变形影响参数α,给出弹塑性条件下荷载-位移曲线方程.根据Masing准则给出U型软钢阻尼器荷载-位移滞回曲线方程.进行四种U型软钢阻尼器的拟静力试验,对塑性变形影响参数α回归分析,得到基于改进R-O模型的荷载-位移滞回曲线模拟方程.对比模拟方程绘制的滞回曲线与试验滞回曲线,二者吻合良好.【期刊名称】《北京建筑大学学报》【年(卷),期】2016(032)003【总页数】6页(P43-48)【关键词】U型软钢阻尼器;滞回曲线;改进的R-O模型;骨架曲线;塑性变形【作者】韩淼;段言彪;杜红凯【作者单位】北京建筑大学土木与交通工程学院北京节能减排关键技术协同创新中心,北京100044【正文语种】中文【中图分类】TU352.11工程结构隔震、减震及振动控制方面的研究一直备受国内外学者关注，并且取得大量研究成果，改变了传统建筑结构靠强化自身抵抗地震作用的设计理念[1-5].软钢阻尼器因其构造简单、施工简便、造价低廉、耗能性能良好等特点被广泛关注.国内外已研发了多种不同耗能理念及形式的阻尼装置，如：U型软钢阻尼器、开孔式加劲软钢阻尼器、双环软钢阻尼器、抛物线外形软钢阻尼器、X型软钢阻尼器、三角形软钢阻尼器[6-10]等. 它们一般安装在结构的节点、剪力墙、联结缝、或楼层之间，通过塑性变形来耗散地震动输入结构的能量，以减小结构的反应.U型软钢阻尼器的研究多集中在加载刚度、卸载刚度、切线刚度、割线刚度、骨架曲线等方面，缺少滞回曲线方程的相关研究. 本文根据U型软钢阻尼器(如图1、图2)荷载- 位移滞回曲线饱满、没有捏拢现象的特点，运用 Ramberg和Osgood[11]提出的应力- 应变骨架曲线R-O模型及Masing准则，对其荷载- 位移滞回曲线进行理论推导及试验研究.1.1 R-O基本模型及Masing准则R-O模型方程用于描述材料的应力- 应变关系，但在U型软钢阻尼器力学性能分析中，直接使用的是荷载- 位移关系. 现将R-O模型方程的应力- 应变关系方程转化成荷载- 位移关系方程.R-O模型应力- 应变曲线是将软钢材料的应力- 应变曲线等效为光滑曲线,其骨架曲线如图3所示. 一般形式的R-O模型数学方程如下[12]：式中：σy、εy是材料的屈服应力和屈服应变，没有明显屈服点的材料取其名义屈服值，；η和γ是控制应力- 应变曲线非线性形状的参数.Masing准则的特点是骨架曲线和滞回曲线都是光滑的，它的一般形式是：设恢复应力的光滑骨架曲线为σ0(x),则卸载或再加载时的滞回曲线满足式(2)[13]，Masing模型代表的光滑滞回曲线如图3.以上式中：σ和ε为某一滞回曲线上的坐标；σr和εr为加载过程中卸载点的应力应变值. 若每次都在滞回曲线顶点处卸载，如图3中点1、2、3、4、5、6，则σr=σ或-σ；εr=ε或-ε.文献[14]给出了软钢材料R-O模型无量纲形式的骨架曲线方程：式中；1.2 U型软钢阻尼器改进的R-O模型荷载- 位移滞回曲线方程U型软钢阻尼器可简化为受弯钢板[15]158-163，根据其危险截面的受力特点应力分布如图4，应变简化如图5.在弹性和弹塑性阶段都满足关系ε=κy. κ为中性界面曲率. 存在关系式ε=εe+εp，κ=κe+κp,那么有：由式(4)可得：其中将式(5)带入到式(3)得到：弹性阶段存在关系式和. 将其代入式(6)得关系式：文献[15]给出U型软钢阻尼器的力学关系式，计算得关系式，将其代入式(7)得荷载- 位移关系式：由于U型软钢阻尼器加载过程中存在屈服和卷曲现象，在式(8)中引入塑性变形影响系数α，得到弹塑性条件下荷载- 位移骨架曲线方程及其无量纲形式如下：式中式(9)由Masing准则得荷载- 位移滞回曲线方程：其中，P*、Δ*分别是每次卸载处的荷载和位移，P、Δ分别是加载过程荷载和位移.2.1 试件设计及制作U型软钢阻尼器的设计参数包括：钢板厚度t，宽度b，弯曲段中心线圆弧半径R，平直段长度L，阻尼器构造如图1所示. 设计弯曲段中心线圆弧半径R=100 mm，L为150 mm，200 mm，钢板厚度t取10 mm，16 mm，宽度b取80 mm，160 mm. 将设计参数组合，共有4种类型U型钢板，每种加工4个，共16个阻尼器，其尺寸组合见表1. 阻尼器采用钢板直接热弯加工而成，未进行回火处理. 2.2 试验装置及加载制度阻尼器试验装置采用MTS公司生产的伺服作动器施加水平力，试验装置示意图如图6所示. 千斤顶通过加载板对U型软钢阻尼器施加水平推力，阻尼器与固定板通过螺栓连接. 加载板与底座之间垫有滚轴以减小两者之间的摩擦.加载为水平静力循环加载(如图7)，加载制度分四级，采用位移控制，最大加载位移为U型钢板的圆弧段半径R(100 mm)，加载位移极值分别为10 mm，25 mm，50 mm，100 mm，加载速度分别为0.1 mm/s，0.25 mm/s，0.5 mm/s，1mm/s，每级加载至最大位移后开始卸载，卸载至反力为0再反向加载至最大位移. 每个循环加载均进行一次，然后进行下一级加载. 最后一级卸载完毕后结束试验. 3.1 试验现象加载过程中U型阻尼器随位移增大出现明显的塑性变形和卷曲现象. 当加载位移较大时卸载后出现明显的残余变形，循环加载过程中阻尼器表现出良好的变形能力. 3.2 滞回曲线及数据循环加载测得每种阻尼器两条滞回曲线基本完全重合，任选每种阻尼器一条滞回曲线，如图8、图9、图10、图11. 由滞回曲线可知，所有试件的荷载- 位移曲线形状相似，滞回环平滑、饱满，未出现捏拢现象. 在加载位移较小时阻尼器处于弹性阶段，当位移达到一定值时阻尼器进入弹塑性阶段，卸载后出现明显的残余变形. 说明此类限位器具备良好的延性及耗能能力.表2给出四种阻尼器的屈服荷载Py及屈服位移Δy，以及各级加载下极值位移Δ*对应的荷载值.3.3 塑性影响参数α回归分析将试验所得数据用公式(10)对α进行回归分析，得到如下规律：1) 循环加载过程中，从极值点卸载到反向加载至另一个极值点α的变化规律一致(图12).2) α值在加载过程中出现明显拐点，卸载前期α值变化幅度大，后期变化平缓.3) α值变化趋势整体可分为两阶段，第一段为明显递减段. 第二段为平滑阶段，α值呈较小的递减趋势.依据以上规律将α值分段与荷载分段P建立关系. 对所有试验数据进行分析发现，α拐点出现在0.25P*附近. 第一段取为P*～0.25P*、第二段为0.25P*～-P*. 将P 与α关系进行拟合，第一段用指数函数拟合，第二段用线性公式拟合. MATLAB 计算表明两段内参数α和荷载P拟合方程曲线与试验曲线重合的置信区间介于95%～99%(表3). 以下是拟合公式(12)和部分拟合曲线(图13，图14)：对应方程为：若卸载点为正值：若卸载点为负值：将方程(11)和方程(12)对应带入到方程(10)，得到U型软钢阻尼器改进的R-O模型滞回曲线试验方程.在MATLAB中用改进的R-O模型编写程序绘制荷载- 位移滞回曲线及骨架曲线. 图15、图16给出了U3软钢阻尼器的对比图. 比较发现骨架曲线和改进后的R-O 模型滞回曲线与试验曲线吻合的良好.本文推导出U型软钢阻尼器的荷载- 位移滞回曲线方程，并进行U型软钢阻尼器拟静力试验. 对参数α进行回归分析，将试验曲线与模拟曲线进行了对比. 得到如下结论：1) 根据R-O模型应力- 应变曲线方程及Masing准则，引入塑性变形参数α，推导出U型软钢阻尼器改进的R-O模型荷载- 位移滞回曲线方程.2) 通过对四种U型软钢阻尼器拟静力试验得到试验荷载- 位移滞回曲线. 用试验数据对塑性变形影响参数α进行回归分析，发现塑性变形影响参数α随荷载变化规律，给出塑性变形参数α与荷载P的拟合方程. 拟合方程曲线与试验曲线重合的置信区间介于95%～99%.3) 用U型软钢阻尼器改进的R-O模型荷载- 位移滞回曲线方程绘制滞回曲线，与试验滞回曲线对比，吻合良好.【相关文献】[1] 韩淼,周锡元.基础隔震建筑软碰撞保护分析[J].建筑科学, 1999, 15(1): 14-20[2] Nagarajaiah S, Sun X H. Base-isolated FCC building: impact response in northridge earthquake [J]. Journal of Structural and Engineering, 2001,127(9):1063-1075[3] Hsiang-Chuan Tsai.Dynamic analysis of base-isolated shear beams bumping against stops [J]. Earthquake Engineering and Structural Dynamics, 1997, 26(5): 515-528[4] Matsagar V A, Jangid R S. Seismic response of base-isolated structures during impact with adjacent structures [J]. Engineering Structures, 2003, 25(12): 1311-1323[5] Masroor A, Mosqueda G. Impact model for simulation of base isolated buildings impacting flexible moat walls [J]. Earthquake Engineering and Structural Dynamic, 2013, 42(3): 357-376[6] 张文元，张敏政，李东伟．新型加劲软钢阻尼器性能与试验[J].哈尔滨工业大学学报，2008(12):1888-1894[7] 徐艳红，李爱群，黄镇.抛物线外形软钢阻尼器试验研究[J].建筑结构学报，2011(12):202-209[8] 李宏男，李钢. 双X型软钢阻尼器[P]. 中国专利：CN200410020892.8，2004-10-02[9] Whittaker A S, Bertero V V,ThomPson C I, et al. Seismic testing of steel plate energy dissipation devices [J]. Earthquake Spectra,1991, 7(4):563-604[10] Tsai K C, Chen H W， Hong C P，et al. Design of steel triangularl plate energy absorbers for seismic-resistant construction[J]. Earthquake Spectra,1993, 9(3):505-528[11] 徐灏．疲劳强度[M]．北京：高等教育出版社，1988：25-53，215-236[12] 欧进萍，王光远．结构随机振动[M]．北京：高等教育出版社，1998:261-308[13] Suregh S.材料的疲劳[M]．王中光,等,译．北京：国防工业出版社，1999:51-80[14] Cofie N G, Krawingler H. Unixial cyclic stress-strain behavior of structural steel[J]. J. Enger Mech ASCE,1985,111(9): 11105-11120[15] 杜红凯, 韩淼, 闫维明. 约束U形钢板力学性能的计算方法研究[J]. 土木工程学报， 2014，47(S2):158-163。
