水处理工艺说明模板

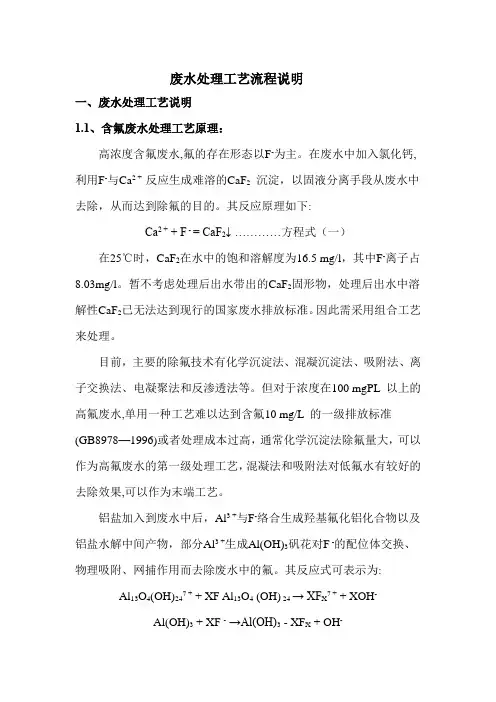

废水处理工艺流程说明一、废水处理工艺说明1.1、含氟废水处理工艺原理：高浓度含氟废水,氟的存在形态以F-为主。

在废水中加入氯化钙,利用F-与Ca2 + 反应生成难溶的CaF2沉淀，以固液分离手段从废水中去除，从而达到除氟的目的。

其反应原理如下:Ca2 + + F-= CaF2↓ …………方程式（一）在25℃时，CaF2在水中的饱和溶解度为16.5 mg/l，其中F-离子占8.03mg/l。

暂不考虑处理后出水带出的CaF2固形物，处理后出水中溶解性CaF2已无法达到现行的国家废水排放标准。

因此需采用组合工艺来处理。

目前，主要的除氟技术有化学沉淀法、混凝沉淀法、吸附法、离子交换法、电凝聚法和反渗透法等。

但对于浓度在100 mgPL 以上的高氟废水,单用一种工艺难以达到含氟10 mg/L 的一级排放标准(GB8978—1996)或者处理成本过高，通常化学沉淀法除氟量大，可以作为高氟废水的第一级处理工艺，混凝法和吸附法对低氟水有较好的去除效果,可以作为末端工艺。

铝盐加入到废水中后，Al3 +与F-络合生成羟基氟化铝化合物以及铝盐水解中间产物，部分Al3 +生成Al(OH)3矾花对F -的配位体交换、物理吸附、网捕作用而去除废水中的氟。

其反应式可表示为: Al13O4(OH)247 + + XF Al13O4 (OH) 24 → XF X7 + + XOH-Al(OH)3 + XF -→Al(OH)3 - XF X + OH-本方案选用“化学沉淀+混凝沉淀”组合除氟工艺，该工艺的主要特点为:⑴采用两级化学沉淀反应,大大降低了出水的氟浓度；⑵回流污泥起到了菌种的作用,并可通过卷扫、吸附等作用除氟；⑶全程计算机控制,系统运行稳定。

1.2、HF浓液废水处理工艺说明：车间排放的HF废液通过高位差自流至HF废液原水池中，池中设有水位控制装置液位计，当废水水位高于预调之高水位时, HF废液原水输送泵与HF冲洗废水原水输送泵联动，通过水泵出口阀门、回流阀门调节HF废液原水输送泵的流量，将HF废液输送至HF冲洗废水原水池或原酸碱原水池中；当废水水位低于预调之低水位时，PLC自动关闭HF废液原水输送泵；当废水水位高于预调之高高水位时, HF废液原水输送泵自动开启。

项目概述***********厂内现有部分循环水排污水。

为了节约用水，减少排放，实现水资源再利用，公司拟对厂内的上述各系统循环水排污水进行处理后回用于厂内循环水系统作为补水，代替新鲜水的使用。

设计处理水量为200m3/h。

一．设计基础1.水质情况1.1水质指标注：混合污水水质即为经计算后原水水质指标。

1.2水质分析由以上数据表可以看出，将几股循环水排污水及浓水混合后，其水质的主要问题是电导率、总硬度、总碱度较高，需要进行降低去除处理。

而对于水中含盐量的降低去除则必然涉及到膜法除盐技术，而膜脱盐设备对于进水水质有一定的要求标准，从上述水质表分析，其水质总硬度、总碱度等指标较高，均超过膜脱盐设备的进水要求，原水的结垢性较强，易在膜过滤过程中形成垢类物质沉积在膜表面，影响膜的正常运行。

所以必需对原水进行预处理，降低水质的总硬度、总碱度等指标，使处理出水达到膜脱盐设备的进水要求，才能进入脱盐设备进行脱盐处理。

本方案设计工艺分为两部分，一部分是预处理，一部分是脱盐处理。

预处理主要用于降低水中的总硬度、总碱度等，脱盐处理主要用于降低水中的含盐量。

2．设计水量设计处理水量为：200m3/h。

二．技术工艺说明1．技术工艺确定1.1 技术工艺确定根据污水水质分析，处理工艺确定为“预处理+脱盐”。

其中预处理工艺需要降低水中总硬度、总碱度等，使出水水质满足膜脱盐设备的进水要求。

对于水中的上述指标，均可通过“三法净水”处理技术进行有效降低去除，同时还可以进一步去除污水中的浊度、悬浮物等颗粒杂质。

由于处理出水作为循环水系统的补水，对于水质的含盐量要求并不高（新鲜水补水电导450-500uS/cm），而且随着回用设备的投运，循环水系统的含盐量逐渐降低，水质将逐渐改善，所以选择适度脱盐设备进行脱盐处理，即JR-EDR 电渗析脱盐设备。

同时，JR-EDR电渗析脱盐设备具有运行成本低、膜抗污染性较强的特点，更适宜应用于污水回用处理。

煤水处理工艺设计及说明目录一、设计要求及条件 (2)1.1概述 (2)1.2含煤废水处理规模 (2)1.3含煤废水处理设计参数 (2)1.4工艺流程简图 (2)二、工艺设计计算书 (2)2.1含煤废水调节池 (3)2.2行车式刮泥机 (3)2.3煤水综合处理机 (4)2.4中间水箱 (6)2.5离心脱水机 (6)2.6PAC加药装置 (9)2.7自动过滤器 (11)一、设计要求及条件1.1概述中石化资产公司安庆分公司炼油转化工结构调整项目热电配套工程煤炭储存及输送设施改造装置，根据其批复的环评报告要求，需对装置内含煤废水进行治理，设置有一套含煤废水处理设施。

1.2含煤废水处理规模含煤废水处理系统主要处理本项目厂内储煤及输送单元的含煤废水。

含煤废水主要为间断排放的运煤系统地面冲洗水，主要污染物为悬浮物，为节约装置生产用水量，含煤废水经处理后回用。

1.3含煤废水处理设计参数处理水量：10m³/h设计进水水质：悬浮物（SS）≤5000mg/L，PH值6.5～9.0。

处理出水水质：其SS降为10mg/L以下，浊度≤10mg/L。

出水PH值：6.5～9.0，无色。

1.4工艺流程简图二、工艺设计计算书2.1含煤废水调节池含煤废水首先经排水管道进入含煤废水调节池，废水在此得到均质均量的调节。

并可初步去除部分溶液中悬浮物、有机物、煤渣等废水在这里得到初步净化。

该池采用土建砼制，废水调节停留时间4-8小时2.2行车式刮泥机参数型号： HJG-4型数量： 1台轨距： 4.0m轮距： 1.4m机械行走速度： 1m/min提升速度： 0.85m/min机架主梁外形尺寸： 4568×2000mm材质： Q235A提升架水下部分材质：不锈钢驱动机构直径：Ф250数量： 4只减速机型号： BWY-71-0.37数量： 1台速比： 71电动机总功率： 0.37KW刮泥板刮泥板规格/材质： 3500×500/玻璃钢刮泥板提升机减速机型号： BWY-71-0.37数量： 1台电机功率： N=0.37KW钢丝绳直径：Ф202.3煤水综合处理机煤水综合处理机将水质净化的混凝、反应、澄清、过滤等工艺流程组合一体。

水处理工艺方案及流程水处理工艺方案及流程是用于处理污染水体的技术方法和具体操作流程。

它包括物理、化学和生物等多种处理方法，旨在将有害物质转化为无害物质，达到水体净化和保护环境的目的。

下面将以污水处理工艺为例介绍水处理工艺方案及流程。

一、工艺方案根据污水的性质、污染程度和处理目标等因素，一般会采取多种工艺组合的方式进行处理。

常用的污水处理工艺包括物理处理、化学处理和生物处理。

1.物理处理：运用一系列物理方法对污水进行净化处理。

如筛分、沉淀、过滤、蒸发等。

物理处理主要用于去除悬浮物、泥沙、油脂等固体杂质。

2.化学处理：通过化学方法对污水进行处理，主要运用化学药剂来去除水中的有机物、重金属、硫化物和氮磷等物质。

常用的化学处理方法有混凝、沉淀、氧化和还原等。

3.生物处理：利用微生物的降解作用，将污水中的有机物、无机物和毒性物质降解为无害的物质。

主要采用活性污泥法、生物膜法、人工湿地等进行处理。

二、处理流程针对不同的水体污染情况和处理要求，处理流程可能有所差异。

下面是一个简单的污水处理流程示例：1.预处理：对原始污水进行初步处理，包括去除颗粒物、沙子和大块的有机物等。

常用的方法有筛分、沉淀和过滤。

2.初级处理：将预处理后的污水进一步处理，主要去除悬浮物和浊度。

常用的方法有沉淀池和混凝剂投加。

3.中级处理：处理初级处理后的污水，主要去除有机物和氮磷等营养盐。

常用的方法有活性污泥法和人工湿地。

4.高级处理：对处理后的污水进行深度处理，以达到更严格的出水标准。

常用的方法有反渗透、臭氧处理和紫外线消毒等。

5.出水处理：对高级处理后的水体进行最后的消毒处理，以确保出水质量符合相关标准。

三、操作流程1.污水进水：将原始污水引入处理设备，可通过管道或泵进行输送。

2.预处理：对污水进行筛分、沉淀等操作，去除颗粒物、大块有机物等。

3.初级处理：将预处理后的污水引入沉淀池，通过混凝剂投加使悬浮物沉淀。

4.生物处理：将初级处理后的污水引入生物处理池，通过微生物的降解作用去除有机物和氮磷等。
