机械制造工艺设计说明书模板

《 机械制造工艺学》课程设计说明书班级：XXXXXXXXXX姓名：XXXXXXXXXX学号:XXXXXXXXXXX指导老师：XXXXXXX目录目录一.零件分析零件分析1.1零件尺寸，公差，粗糙度标注零件尺寸，公差，粗糙度标注1.2零件结构工艺性分析零件结构工艺性分析1.3零件的技术要求分析零件的技术要求分析二.根据生产纲领和生产类型确定工艺的基本特征根据生产纲领和生产类型确定工艺的基本特征2.1生产纲领和生产类型生产纲领和生产类型2.2基本特征基本特征三.确定毛坯类型和制造方法，绘制毛坯—零件合图零件合图3.1毛坯种类毛坯种类3.2毛坯结构尺寸，形状毛坯结构尺寸，形状 3.3确定余量，绘制毛坯—零件合图零件合图四.工艺规程设计工艺规程设计4.1定位基准选择定位基准选择4.2工艺路线拟定工艺路线拟定4.2.1确定各加工面的加工方法确定各加工面的加工方法4.2.2加工阶段的划分加工阶段的划分4.2.3工序组合原则工序组合原则4.2.4加工顺序的安排加工顺序的安排4.2.5热处理工序的安排热处理工序的安排4.2.6工艺路线拟定工艺路线拟定五.选择加工设备及工艺装备选择加工设备及工艺装备5.1机床选择机床选择 5.2工艺装备选择六.加工工序设计加工工序设计6.1加工余量确定加工余量确定6.2确定切削用量确定切削用量6.3工时定额确定工时定额确定七.设计小结设计小结八参考文献参考文献序言机械制造工艺学课程设计是我们学完了大学的基础课、技术基础课以及部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习,也是一次理论联系实际的训练。

其主要目的是让学生把所学的工艺理论和实践知识，在实际的的工艺、夹具设计中综合地加以运用，进而得到巩固、加深和发展，提高我们分析问题和解决生产实际问题的能力，为以后搞好毕业设计和从事相关的技术工作奠定扎实的基础。

通过机械制造工艺课程设计，我们可以在以下几个方面得到锻炼：设计，我们可以在以下几个方面得到锻炼：1、能熟地运用机械制造技术课程及其他相关课程中的基本理论，以及在生产实际中学习到的实践知识，正确地和解决一个零件在加工过程中的定位、夹紧以及工艺路线的合理拟定等问题，从而保证制造的质量、生产率和经济性。

轴套座零件的机械加工工艺规程及夹具设计学院：机械与汽车工程学院____________ 班级：________ 机制126 _______________ 姓名：孙梓宸学号:1120180058指导老师：郑军 __________________ 成绩：_______________________________ 日期：2014年6月29日 __________机械鸟汽车工程曇旄机械制造工艺学课程设计说明书设计题目：轴承座的机械加工工艺规程及夹具设计专业：机械设计制造及其自动化班级： __________ 机制226 ______________ 学号： ___________ 1.1.20：L80058 __________ 学生姓名： ________ 孙梓宸________________ 指导老师： ________ 郑军__________________机械与汽车工程学院2014年6月29日设计任务书 (4)课程设计说明书正文 (5)序言 (5)一、.......................................................... 零件的分析6二、........................................................ 工艺规程设计7三、........................................................ 专用夹具设计14四、......................................................... 课程设计总结16五、................................................................ 致谢18六、............................................................ 参考文献19附件 (20)机碱鸟汽车工程拷眈机械制造工艺学课程设计设计任务书设计题目：轴承座零件的机械加工工艺规程及夹具设计（生产纲领中批或大批）设计内容：1、任务书和对应零件图1套2、毛坯图1张3、机加工工艺过程卡1套4、机加工工序卡1套5、夹具设计图（含装配图和必要零件图）1套6、课程设计说明书1份班级机制126设计者孙梓宸指导教师郑军2014年6月29日序言机械制造工艺及设备毕业设计是我们完成本专业教学计划的一个极为重要的实践性教学环节，是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。

机械制造技术课程设计说明书设计题目：开合螺母座加工工艺专业：班级：学号：姓名：指导教师：机械工程系前言我此次设计的题目是CA6140开合螺母工艺工装设计，对原有的结构进行了改进，从而可以减少劳动强度，计算正确，五张零号图纸，符合工作量的要求。

通过这次设计，我在计算，制图，机械原理，机械设计，机械制造工艺等方面的知识受到全面的综合训练，并有所提高，在夹具设计方面受益匪浅。

特别是老师在工作中对我耐心辅导，有时甚至错过了午饭时间。

他对学生强烈的责任感和严谨的治学态度，无不给我以深刻的影响。

就我个人而言，我希望能通过这次毕业设计对自己未来将从事的工作进行一次适应性的训练，希望在设计中能锻炼自己分析问题、解决问题的能力，为自己今后参加实际工作打下一个良好的基础。

由于类似的大型课题第一次接触，经验能力方面的欠缺，错误之处一定存在，恳请各位老师给予批评指正。

1、零件的分析1.1 零件的作用和原理作用开合螺母又叫“对合螺母”俗称“开口哈夫”。

在频繁的装夹压紧工件过程中，普通螺母的拧卸都比较费时，严重影响了工作效率，并且备用的垫套也较多，占用固定资金。

为此，发明了一种新型的螺母——“开合螺母”，大大提高了装夹工件的效率。

开合螺母的作用是用来联接丝杆的传动到溜板箱。

因为溜板箱有两套传动输入，即光杆和丝杆。

一般的走刀用光杆传动，加工螺纹时用丝杆传动。

而这两者是不能同时咬合的，否则会因传比动不一造成传动系统破坏。

开合螺母的作用相当于一个离合器，用来决定溜板箱是否使用丝杆传动。

原理开合螺母由上下两个半螺母组成，装在溜板箱体后壁的燕尾形导轨中），可上下移动。

上下半螺母的背面各装有一个圆柱销，其伸出端分别嵌在槽盘的两条曲线槽中。

扳动手柄，经轴使槽盘逆时针转动时，曲线槽迫使两圆柱销互相靠近，带动上下半螺母合拢，与丝杠啮合，刀架便由丝杠螺母经溜板箱传动移动。

槽盘顺时针转动时，曲线槽通过圆柱销使两半螺母相互分离，与丝杠脱开啮合，刀架便停止进给。

机械加工工艺规程及工装设计

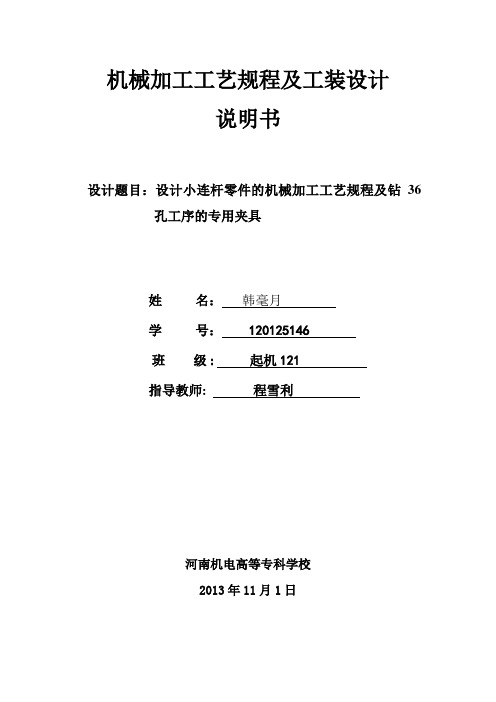

说明书
设计题目：设计小连杆零件的机械加工工艺规程及钻36孔工序的专用夹具
姓名：韩毫月
学号：120125146
班级:起机121
指导教师:程雪利
河南机电高等专科学校
2013年11月1日
目录
第1章零件分析1页
1.1 零件作用分析 1页
1.2 零件工艺分析页第2章确定毛坯、画毛坯—零件合图页
工艺规程设计对应页码
3.1 定位基准的选择对应页码
3.2 制定工艺路线对应页码
3.3 选择加工设备及刀、夹、量具对应页码
3.4 加工工序设计对应页码
3.5 时间定额计算对应页码
3.6 填写机械加工工艺过程卡和机械加工工序卡对应页码第3章XXX工序专用夹具设计对应页码
4.1 工件自由度分析及定位方案的确定对应页码
4.2 夹紧力的计算对应页码
4.3 定位误差的计算及定位精度分析对应页码
4.4 操作说明对应页码注意：每一章都要重新起一页
第1章零件分析
1.1 零件作用分析
正文用小4 宋体，行距固定值22磅。

Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxx
1.2 零件工艺分析。

机械制造设计说明书一、引言机械制造是一门涵盖众多领域和技术的综合性学科，其设计过程需要综合考虑功能、性能、可靠性、安全性以及经济性等多方面因素。

本设计说明书旨在详细阐述一款机械产品的设计过程，包括设计目标、设计方案、结构设计、材料选择、制造工艺等方面的内容。

二、设计目标本次机械制造设计的目标是开发一款新型的自动化生产设备，用于提高某特定产品的生产效率和质量。

具体要求包括：1、设备能够实现连续、稳定的生产运行，生产节拍达到每小时____件。

2、保证产品的加工精度在±＿___毫米范围内。

3、具备较高的自动化程度，减少人工干预，降低劳动强度。

4、设备易于维护和保养，使用寿命不低于____年。

三、设计方案为了实现上述设计目标，经过多轮方案论证和比较，最终确定了以下设计方案：1、总体结构采用框架式结构，由机身、工作台、输送装置、加工单元等部分组成。

2、动力系统选用____电机，通过____传动方式将动力传递至各个执行机构。

3、控制系统采用基于____的自动化控制系统，实现设备的自动化运行和监控。

四、结构设计1、机身设计机身采用优质钢材焊接而成，具有足够的强度和刚度，以保证设备在运行过程中的稳定性。

同时，在机身内部设置了加强筋，进一步提高了机身的结构强度。

2、工作台设计工作台采用高精度平面导轨，确保工件在加工过程中的定位精度和运动平稳性。

工作台上设置了多个定位夹具，以适应不同规格产品的加工需求。

3、输送装置设计输送装置采用链条传动方式，链条上安装了特制的夹具，用于抓取和输送工件。

输送速度可根据生产需求进行调节，实现了工件的连续输送。

4、加工单元设计加工单元由刀具、主轴、进给机构等组成。

刀具选用高性能硬质合金刀具，主轴采用高精度滚珠丝杠驱动，进给精度达到____微米。

五、材料选择1、机身材料机身选用 Q235 钢材，具有良好的焊接性能和机械性能。

2、工作台材料工作台选用 HT250 铸铁，经过淬火处理后，表面硬度达到HRC____，具有良好的耐磨性和抗冲击性。

一、零件的分析（一）、零件的作用题目所给的零件是二级减速器箱体（见附图1），它的作用是减速增矩，其底面凸缘上面有六个螺栓孔，用来将减速器固定在机器上，结合面凸缘上有四个螺栓孔用来连接上箱和下箱，在结合面处有三对轴承座，用来安装轴承，轴承座端面上有六个螺栓孔用来连接轴承座端盖。

轴承座旁边有凸台，凸台上有螺栓孔用来紧固轴承座。

（二）、零件的工艺分析该零件要加工的表面有箱体底面和结合面，要保证的尺寸为29.00184+，表面粗糙度要求为 1.6。

三对轴承座孔，配合尺寸为H7，其要保证的尺寸分别为φ018.0055+，φ018.0062+，φ018.0095+，这几个尺寸有同轴度要求，其对各自设计轴线的同轴度要求为0.025，且这些孔在结合面上的轮廓线有平行度要求，分别为0.002，0.003，0.004（主要是因为要保证齿轮轴和结合面的重合度）。

3对轴承座端面，由于使用时端面处要加垫片，所以端面的要求不高，其尺寸精度为IT11,即保证尺寸025.0154-。

箱体有4个φ12通孔，8个φ16通孔，6个φ21沉孔。

合箱之后要加工36个φ10丅42螺纹孔，2个φ12销孔，其表面粗糙度为1.2。

二、工艺规程设计（一）、确定毛坯的制造形式零件的材料为HT200。

由于是大批量生产，参考《金属机械加工工艺人员手册》上海科技出版社第335、336页，铸造时选择1级精度，其轴承座端面方向偏差为2.1±mm ，底面和结合面方向的偏差为1±mm 。

轴承座孔直径方向的偏差为8.0±mm 。

（二）、基准的选择1、粗基准的选择以结合面凸缘下表面作为粗基准加工结合面。

2、精基准的选择以加工完的结合面作为精基准加工底面，钻螺栓孔并精铰其中两个对角底座螺栓孔，然后再以底面和精铰之后的两螺栓孔为精基准磨结合面，并打结合面上的螺栓孔，合箱之后打结合面上的销孔，铣轴承座端面，镗轴承座孔，打轴承座端面螺栓孔。

（三）、制定工艺路线 1、工艺路线方案一工序1 铸造 工序2 时效处理 工序3 涂底漆工序4 刨对合面，包括粗刨和精刨，粗刨保证尺寸5.0305.017++，精刨保证尺寸5.0395.05.15+-工序5 刨底面，保证尺寸0185.05.184- 工序6 钻底面螺栓孔φ21 工序7 铣沉孔φ40 工序8 精铰两对角φ21孔工序9 以下底面为基准一面两销定位钻φ14放油螺塞孔 工序10 以下底面为基准一面两销定位钻φ16油标孔 工序11 给φ14放油螺栓孔和φ16油标孔攻丝 工序12 磨对和面 工序13 检验工序14 钻结合面处连接螺栓孔φ16，φ12 工序15 合箱连上螺栓，钻并且铰两φ12销孔工序16 插入销，镗轴承座孔保证尺寸φ3.006.54+，φ3.005.61+，φ35.003.91+工序17 扩轴承座孔，保证尺寸φ012.063.54+，φ012.05.61+工序18 铰轴承座孔，分粗铰和精铰，保证最终尺寸φ03.0055+， φ03.0062+，φ035.0095+工序19 铣轴承座两端面,保证尺寸025.0124- 工序20 钻轴承座孔φ9 工序21 给轴承座孔攻丝φ10工序22 分开箱体，清除毛刺，打标记 工序23 检验 2、工艺路线方案二 工序1 铸造 工序2 时效处理 工序3 涂底漆工序 4 刨对合面，包括粗刨和精刨，粗刨保证尺寸5.0305.017++，精刨保证尺寸5.0395.05.15+-工序5 刨底面，保证尺寸0185.05.184- 工序6 钻底面螺栓孔φ21 工序7 铣沉孔φ40工序8 以下底面和侧面销钉定位钻φ14放油螺栓孔 工序9 给φ14放油螺栓孔攻丝工序10 以下底面和侧面销钉定位钻φ16油标孔 工序11 给φ16油标孔攻丝工序12 以下底面和侧面销钉定位磨对合面 工序13 检验工序14 合箱钻φ12孔和φ16连接螺栓孔 工序15 铰两φ12销孔工序16 连接螺栓，以两销孔和箱座底面为定位基准铣轴承座端面工序17 镗轴承座孔φ018.0055+，φ018.0062+，φ018.0095+ 工序18 扩轴承座孔，保证尺寸φ012.063.54+，φ012.05.61+工序19 铰轴承座孔，分粗铰和精铰，保证最终尺寸φ03.0055+，φ03.0062+，φ035.0095+工序20 铣轴承座两端面,保证尺寸025.0124- 工序21 钻轴承座孔φ9 工序22 给轴承座孔攻丝φ10工序23 分开箱体，清除毛刺，打标记 工序24 检验 3、工艺路线的比较分析上述两个方案的最大区别有以下三点。

机械制造工艺学课程设计说明书1. 引言本课程设计旨在通过实际操作，加深学生对于机械制造工艺学的理解，培养学生动手实践的能力。

本文档将详细介绍课程设计的目的、内容、步骤和评估要求。

2. 课程设计目的通过本课程设计，学生将能够：- 理解机械制造工艺学的基本理论；- 熟悉机械制造过程中所需的工艺流程和设备； - 掌握机械制造工艺实践的基本能力； - 培养团队合作意识和解决问题的能力。

3. 课程设计内容本课程设计的内容主要包括以下几个方面：- 制造工艺计划的编制：学生将对给定的零件进行工艺流程的设计，包括加工工序、加工顺序、工艺参数等。

- 加工试验的设计与实施：学生将根据工艺计划，选择合适的设备和刀具，进行加工试验，并记录实验数据。

- 加工过程分析与优化：学生将对加工试验的结果进行分析，找出存在的问题并提出改进方案。

- 制造工艺文档的编制：学生将整理课程设计过程中所产生的资料，编写制造工艺文件。

4. 课程设计步骤本课程设计将依照以下步骤进行： 1. 分组：学生将组成若干个小组，每个小组由3-4名学生组成。

2. 选题：每个小组按照教师指导，从给定的零件中选择一种进行加工。

3. 制造工艺计划的编制：小组根据选定的零件，设计制造工艺计划，包括工艺流程、设备选择、工序顺序、工艺参数等。

4. 加工试验的设计与实施：小组根据制造工艺计划，选择合适的设备和刀具，进行加工试验，并记录实验数据。

5. 加工过程分析与优化：小组分析加工试验的结果，找出问题并提出改进方案。

6. 制造工艺文档的编制：小组整理课程设计过程中所产生的资料，编写制造工艺文件，包括工艺流程表、工艺参数表、加工实验报告等。

7. 呈现与评估：小组向全班展示他们的制造工艺文件，并进行评估和讨论。

5. 课程设计评估要求课程设计的评估将综合考虑以下几个方面： - 制造工艺计划的合理性和完整性； - 加工试验的结果和数据记录； - 加工过程分析和问题改进方案； - 制造工艺文档的规范性和内容完整性； - 小组合作和个人贡献。

机械制造工艺学课程设计任务书题目：设计“CA6140拨叉”零件的机械加工工艺规程及工艺装备内容：1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片1张4.夹具装配图1张5.夹具零件图1张6.课程设计说明书1份专业机械设计班级机设093学生舒新、樊路平、黄朝万、吴修羽指导教师何国旗年月日目录前言一、零件的工艺性分析1.1、零件的作用1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成2.2、基准的选择2.2.1 粗基准的选择2.2.2 精基准的选择2.3、制定工艺路线2.3.1 工艺路线方案2.3.2 工艺路线方案二三、机械加工余量、工序尺寸及毛坯尺寸的确定3.1、毛坯余量及尺寸的确定3.2、确定工序和基本工时四、夹具的设计五、体会与展望六、参考文献前言机械制造工程学课程设计是在学完了机械制造工程学等课程，并进行了生产实习的基础上进行的一个教学环节，它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识，进行零件加工工艺规程的设计和机床夹具的设计。

其目的在于：1）培养学生运用机械制造工程学及相关课程的知识，结合生产实习中学到的实践知识，独立地分析和解决零件机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。

2）能根据被加工零件的技术要求，运用机床夹具设计的基本原理和方法，学会拟订机床夹具设计方案，完成夹具结构设计，提高结构设计能力。

3）培养学生熟悉并运用有关手册、规范、图表等技术资料的能力。

4）进一步培养学生识图、制图、运算和编写技术文件等基本技能。

本次课程设计共分为五部分，分别是：①绘制、分析零件图，进行工艺审查；②选择毛坯制造方式，画毛坯图；③拟订工艺路线，确定加工工序；④机床夹具总体方案设计。

针对这四大块内容，我们进行了认真的分析，明确的分工，并协调合作，共同完成了此次任务。

团队共四人，每个人在此次课程设计中都做出了很大的贡献，具体分工明细在说明书及分工明细表中均会体现出来！就我个人而言，我希望能通过这次课程设计对自己将要从事的工作进行一次适应性训练，从中更加锻炼自己，巩固和加深理论教学内容，培养我们综合运用所学理论，解决现代实际工艺设计问题的能力，为以后走上工作岗位打下一个良好的基础！由于能力水平有限，经验不足，设计中难免有许多不足之处，恳请老师给予批评指导！2011年10月25日一、零件的工艺性分析 1.1、零件的作用（一）零件的作用：题目给定的零件是6140CA 拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

机械制造技术课程设计说明书设计题目：××零件的机械加工工艺规程及夹具设计设计者：指导教师：×年×月×日蚌埠学院机械制造技术基础课程设计任务书题目：××零件的机械加工工艺规程及夹具设计内容：1、零件图 1张2、毛坯图 1张3、机械加工工艺规程 1张4、课程设计说明书 1份班级：学生：指导教师：×年×月×日课程设计说明书格式及要求1.文字要求：文字通顺，语言流畅，无错别字，采用计算机打印成文。

2.纸张要求：A4纸单面打印。

3.版面设置：上、下边距为2.54cm，左边距为2.9cm，右边距为2.9cm，行距为1.25倍，字距为标准，装订线为左侧0.5cm。

4.页码：正文页码排在页面的中间下方（1、2、……）。

5.字体：中文汉字、符号采用宋体字，数字及西文字母、符号采用Times New Roman字体。

6.字号：一级标题用三号字加粗（居中）；二级标题用四号字加粗（居左、缩进两个汉字）；三级标题以下的标题（含三级标题）均用小四号字加粗（居左、缩进两个汉字）；正文文字用小四号字。

7.文中的图、表、附注、参考文献、公式一律采用阿拉伯数字，按章连续编号。

图序号及图名（五号宋体）置于图的下方，表序号及表名（五号宋体）置于表的上方。

文中公式的编号用括号括起写在右边行尾，公式与编号之间不加虚线。

8.计量单位要采用国家颁布的“中华人民共和国法定计量单位”和“国际单位制(SI)”，单位名称和符号的书写方式，可以采用国际通用符号，也可以用中文名称，但全文应统一，不能混用。

9.图纸要求：图面整洁、布局合理，线条粗细均匀，圆弧连接光滑，尺寸标注规范，文字注释必须使用工程字书写。

工程类绘图必须有计算机和手工绘制。

10.曲线图表要求：所有曲线、图表、线路图、流程图、程序框图、示意图等不准徒手画，必须按国家规定或工程要求采用计算机或手工绘制。

机械制造工艺学课程设计说明书题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具学生姓名学号班级指导老师完成日期目录第一节序言...............................................第二节零件的分析.........................................一、零件工用分析......................................二、零件的工艺分析....................................第三节机械加工工艺规程制定...............................一、确定生产类型......................................二、确定毛胚制造形式..................................三、定位基准的选择：..................................四、选择加工方法、制定工艺路线........................五、确定加工余量及毛坯尺寸............................七、工序设计..........................................(一)选择加工设备与工艺装备........................（二）确定工序尺寸................................八、确定切削用量和基本时间............................九、夹具设计..........................................（一）底面夹具设计................................（二）钻D=13mm孔夹具设计.........................(三) 钻D=20mm孔及铣其两端面夹具设计..............（四）槽的铣销加工夹具设计........................十、填写机械加工工艺卡和机械加工工序卡................第一节序言机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
