VGA、DVI、HDMI、SDI、HD-SDI接口简介一、VGA接口：传输模拟的视频信号VGA分辨率的说明：（4:3的屏幕显示分辨率）QVGA ：Quarter Video Graphics Array ，相当于320×240VGA：全称是Video Graphics Array，相当于640×480 像素 ；SVGA：全称是Super Video GraphicsArray，相当于800×600 像素；XGA：全称是Extended GraphicsArray，相当于1024×768像素；SXVGA：Super Video Graphics Array，相当于1280×1024像素UVGA：全称是 Ultra Video GraphicsArray，相当于1600×1200像素；WXGA：全称是Wide Extended GraphicsArray，相当于1280×800（16：10）像素常见终端显示屏分辨率简称及大小对照QQCIF Quarter QCIF 88*72 QCIF面积的1/4SQCIF Sub Quarter CIF 128*96QCIF Quarter Common Intermediate Format176*144176*144是QCIF标准格式，但手机设计上是指176×220，知道区别请留言？?CIF Common Intermediate Format 352*288 标准化图像格式。
QQVGA Quarter QVGA 160*120 QVGA面积的1/4，长宽正好一半，注意：手机设计中Q QVGA一般指160*128??QVGA Quarter Video Graphics Array 320*240 VGA的1/4大小（面积），长宽正好是一半，多用在手机、PDA、MP4上。
（多指2.4屏）HVGA Half Video Graphics Array 320*480 VGA的1/2大小（面积），部分智能机采用。
中国电视制式标准中国电视制式标准是指在电视信号的传输、接收和处理过程中所采用的一系列规范和标准。
以下是关于中国电视制式标准的详细介绍：1. 视频信号标准：中国电视采用PAL制式，这是一种使用较广泛的一种彩色电视制式。
PAL制式的视频信号标准如下：* 图像水平清晰度：不小于300线。
* 图像垂直清晰度：不小于250线。
* 宽高比：4:3。
* 场频：50Hz或60Hz。
* 行频：15.625kHz或15.750kHz。
2. 音频信号标准：中国电视采用伴音调频（FM）或伴音调幅（AM）方式，音频信号标准如下：* 频率范围：FM方式的频率范围为87-108MHz，AM方式的频率范围为535-1605kHz。
* 调制方式：FM方式采用调频调制，AM方式采用调幅调制。
* 音频采样率：44.1kHz或48kHz。
* 比特率：16bit或24bit。
3. 彩色电视制式：中国电视采用PAL制式，其基本原理是采用彩色副载波对亮度信号和色度信号同时进行调制，以实现彩色显示。
PAL制式的彩色副载波频率为 4.43MHz，偏置为6.5MHz。
4. 图像和伴音信号调制方式：中国电视采用调幅调制方式对图像信号进行调制，同时采用调频调制方式对伴音信号进行调制。
调幅调制具有较好的抗干扰性能，但会引入一些图像失真。
调频调制具有较好的音频质量，但抗干扰性能稍差。
5. 图像分辨率和扫描行数：中国电视的图像分辨率为720×576像素，扫描行数为625行。
这些参数与PAL 制式标准一致。
6. 色彩空间：中国电视采用RGB色彩空间，这是一种常用的色彩空间之一。
RGB色彩空间通过红、绿、蓝三种基本颜色的组合来生成各种颜色，具有较高的颜色表现能力。
7. 视频压缩格式：中国电视采用MPEG-2视频压缩格式，这是一种广泛使用的视频压缩格式之一。
MPEG-2具有较好的压缩性能和图像质量，适用于各种电视节目的制作和传输。
8. 音频压缩格式：中国电视采用MPEG-1音频压缩格式，这是一种常用的音频压缩格式之一。

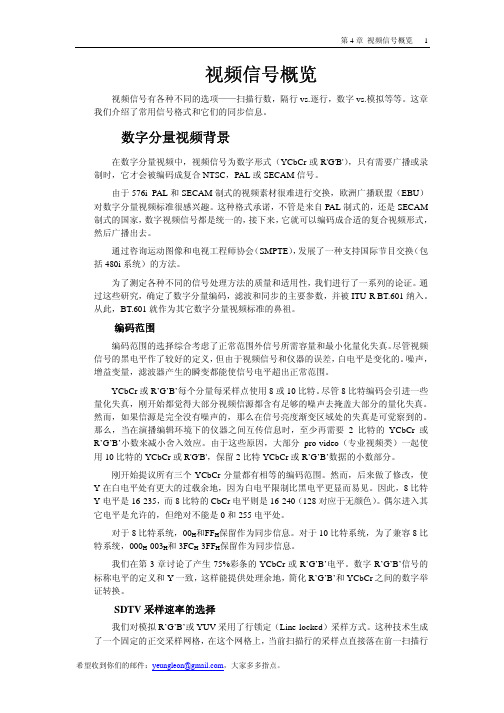

视频信号概览视频信号有各种不同的选项——扫描行数，隔行vs.逐行，数字vs.模拟等等。
这章我们介绍了常用信号格式和它们的同步信息。
数字分量视频背景在数字分量视频中，视频信号为数字形式（YCbCr或R'G'B'），只有需要广播或录制时，它才会被编码成复合NTSC，PAL或SECAM信号。
由于576i PAL和SECAM制式的视频素材很难进行交换，欧洲广播联盟（EBU）对数字分量视频标准很感兴趣。
这种格式承诺，不管是来自PAL制式的，还是SECAM 制式的国家，数字视频信号都是统一的，接下来，它就可以编码成合适的复合视频形式，然后广播出去。
通过咨询运动图像和电视工程师协会（SMPTE），发展了一种支持国际节目交换（包括480i系统）的方法。
为了测定各种不同的信号处理方法的质量和适用性，我们进行了一系列的论证。
通过这些研究，确定了数字分量编码，滤波和同步的主要参数，并被ITU-R BT.601纳入。
从此，BT.601就作为其它数字分量视频标准的鼻祖。
编码范围编码范围的选择综合考虑了正常范围外信号所需容量和最小化量化失真。
尽管视频信号的黑电平作了较好的定义，但由于视频信号和仪器的误差，白电平是变化的。
噪声，增益变量，滤波器产生的瞬变都能使信号电平超出正常范围。
YCbCr或R’G’B’每个分量每采样点使用8或10比特。
尽管8比特编码会引进一些量化失真，刚开始都觉得大部分视频信源都含有足够的噪声去掩盖大部分的量化失真。
然而，如果信源是完全没有噪声的，那么在信号亮度渐变区域处的失真是可觉察到的。
那么，当在演播编辑环境下的仪器之间互传信息时，至少再需要2比特的YCbCr或R’G’B’小数来减小舍入效应。
由于这些原因，大部分pro-video（专业视频类）一起使用10比特的YCbCr或R'G'B'，保留2比特YCbCr或R’G’B’数据的小数部分。
刚开始提议所有三个YCbCr分量都有相等的编码范围。

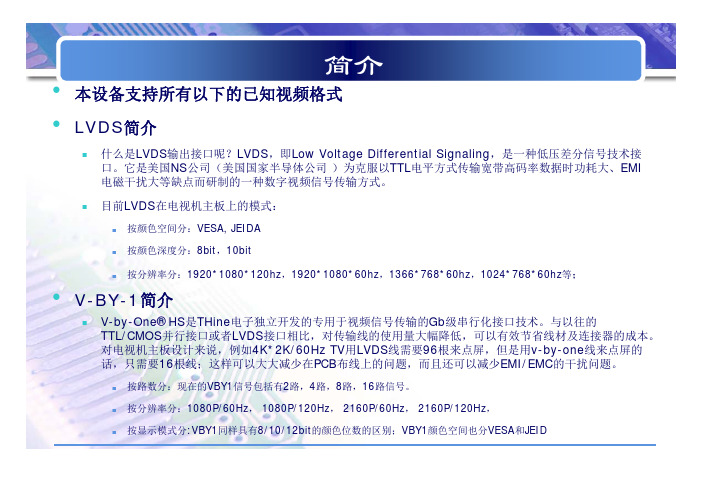

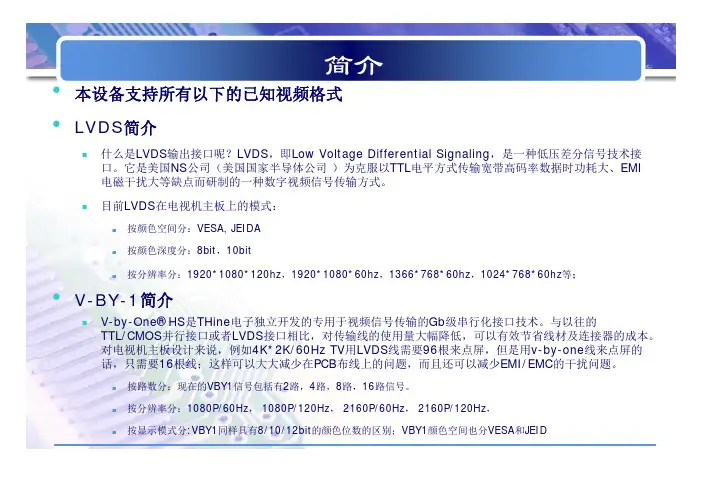

简介•本设备支持所有以下的已知视频格式•LVDS简介⏹什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
⏹目前LVDS在电视机主板上的模式：⏹按颜色空间分：VESA, JEIDA按颜色深度分⏹按颜色深度分：8bit，10bit⏹按分辨率分：1920*1080*120hz，1920*1080*60hz，1366*768*60hz，1024*768*60hz等；•V-BY-1V BY1简介⏹V-by-One®HS是THine电子独立开发的专用于视频信号传输的Gb级串行化接口技术。
与以往的TTL/CMOS并行接口或者LVDS接口相比，对传输线的使用量大幅降低，可以有效节省线材及连接器的成本。
对电视机主板设计来说，例如4K*2K/60Hz TV用LVDS线需要96根来点屏，但是用v-by-one线来点屏的话，只需要16根线；这样可以大大减少在PCB布线上的问题，而且还可以减少EMI/EMC的干扰问题。
话只需要根线这样可以大大减少在布线上的问题而且还可以减少的干扰问题⏹按路数分：现在的VBY1信号包括有2路，4路，8路，16路信号。
⏹按分辨率分：1080P/60Hz，1080P/120Hz，2160P/60Hz，2160P/120Hz，⏹按显示模式分:VBY1同样具有8/10/12bit的颜色位数的区别；VBY1颜色空间也分VESA和JEID辨别VBY1与LVDS1•LVDS 信号：LVDS 接口与主芯片之间用电阻隔离，•VBY1信号：VBY1主板的接口处与主芯片之间信号线一或者直接连接。
定要用电容耦合。
VBY1线序•在电视机行业，VBYONE 信号的连接线序分为两种，一种多为屏厂家华星光电所采用另外种多为•本设备右侧的《VBY1输入》端，通过一根短的51PIN 转接线与VBY1线序转接板连接，连接方式如下图：华星光电所采用，另外一种多为LG ，群创等使用的线序，我们这里简称群创线序，•转接线部分为易耗品，金属连接部分损耗会造成无法显示，注意及时更换。
视频切换台的输出信号区别

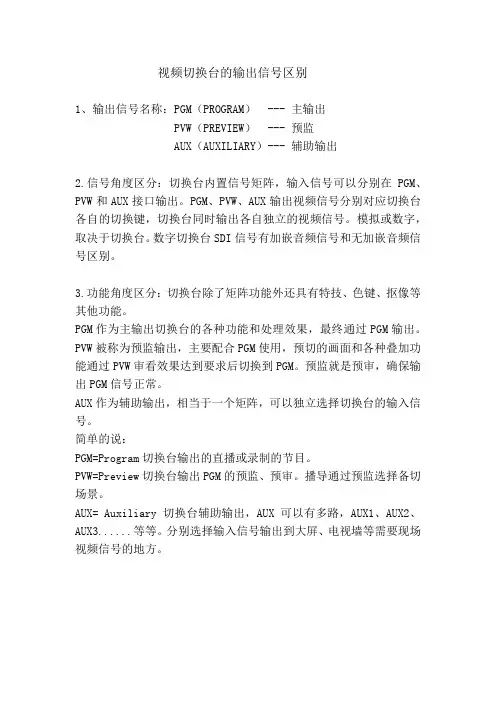

1、输出信号名称：PGM（PROGRAM） --- 主输出
PVW（PREVIEW） --- 预监
AUX（AUXILIARY）--- 辅助输出
2.信号角度区分：切换台内置信号矩阵，输入信号可以分别在PGM、PVW和AUX接口输出。
PGM、PVW、AUX输出视频信号分别对应切换台各自的切换键，切换台同时输出各自独立的视频信号。
模拟或数字，取决于切换台。
数字切换台SDI信号有加嵌音频信号和无加嵌音频信号区别。
3.功能角度区分：切换台除了矩阵功能外还具有特技、色键、抠像等其他功能。
PGM作为主输出切换台的各种功能和处理效果，最终通过PGM输出。
PVW被称为预监输出，主要配合PGM使用，预切的画面和各种叠加功能通过PVW审看效果达到要求后切换到PGM。
预监就是预审，确保输出PGM信号正常。
AUX作为辅助输出，相当于一个矩阵，可以独立选择切换台的输入信号。
简单的说：
PGM=Program切换台输出的直播或录制的节目。
PVW=Preview切换台输出PGM的预监、预审。
播导通过预监选择备切场景。
AUX= Auxiliary切换台辅助输出，AUX可以有多路，AUX1、AUX2、AUX3......等等。
分别选择输入信号输出到大屏、电视墙等需要现场视频信号的地方。
关于图形、图像和视频的知识1．视觉媒体的分类对视觉媒体存在多种分类方法，所以术语较多，容易混淆。
⑴按媒体信息生成方式分类分为主观图形和客观图像。
●主观图形：指使用各种绘图软件制作的图片。
包括由点、线、面、体构成的图形（Graphics）和二维、三维动画（Animation）。
●客观图像：由光电转换设备（摄像机、扫描仪、数码相机等）生成的具有自然明暗、颜色层次的图片。
包括图像（Image）和视频（Video）。
⑵按媒体信息存储方式分类分为位图（bitmap）图像和矢量（Vector）图形。
●位图图像：按“像素”逐点存储全部信息，适用于各类视觉媒体信息。
这种存储方式占用存储空间很大。
●矢量图形：用“数学表达式”对图形中的实体进行抽象描述（即矢量化），然后存储这些抽象化的特征。
适用于图形和动画。
⑶按图像的视觉效果分类分为静态图像和动态图像。
●静态图像：只是一幅图片。
包括图形和图像。
●动态图像：由一组图片组成，依次连续显示。
包括动画和视频。
由上述各种分类可以看出：图形和图像之间，图像和视频之间，视频和动画之间，都是既有联系，又有区别的一些概念，关键在于从哪个角度去看。
2．图形文件的格式由于各种图形处理软件都有各自的处理方法，所以它们的文件存储格式各不相同，基本分为两大类。
了解这些图形文件的基本信息和存储格式，有助于对图形数据的应用和处理。
例如进行文件压缩、文档格式转换等。
⑴以位图方式存储的文件格式主要有如下几种：●PCX 文档：PCX格式是Z－soft公司为存储“PC 画笔”（PC Paintbrush）软件包生成的图形而建立的。
由于它较早地使用位图方式存储图形，所以多数软件都可兼容。
它的压缩效率取决于图形结构和颜色数目，对于颜色较少、构造简单的图形效果较好。
●BMP 文档：BMP（Bitmap）格式是Microsoft公司专门为Windows制订定的位图文件格式，也就是以前Windows版本的DIB（Device Independent Bitmap）格式。
常见的⼏个视频传输⽅式介绍常见的⼏个视频传输⽅式介绍1、视频基带传输：是最为传统的电视监控传输⽅式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆（⾮平衡）直接传输模拟信号。
其优点是：短距离传输图像信号损失⼩，造价低廉,系统稳定。
缺点：传输距离短，300⽶以上⾼频分量衰减较⼤，⽆法保证图像质量；⼀路视频信号需布⼀根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量⼤、维护困难、可扩展性差，适合⼩系统。
2、光纤传输：常见的有模拟光端机和数字光端机，是解决⼏⼗甚⾄⼏百公⾥电视监控传输的最佳解决⽅式，通过把视频及控制信号转换为激光信号在光纤中传输。
其优点是：传输距离远、衰减⼩，抗⼲扰性能最好，适合远距离传输。
其缺点是：对于⼏公⾥内监控信号传输不够经济；光熔接及维护需专业技术⼈员及设备操作处理，维护技术要求⾼，不易升级扩容。
3、⽹络传输：是解决城域间远距离、点位极其分散的监控传输⽅式，采⽤MPEG2/4、H.264⾳视频压缩格式传输监控信号。
其优点是：采⽤⽹络视频服务器作为监控信号上传设备，有Internet⽹络安装上远程监控软件就可监看和控制。
其缺点是：受⽹络带宽和速度的限制，只能传输⼩画⾯、低画质的图像；每秒只能传输⼏到⼗⼏帧图像，动画效果⼗分明显并有延时，⽆法做到实时监控。
4、微波传输：是解决⼏公⾥甚⾄⼏⼗公⾥不易布线场所监控传输的解决⽅式之⼀。
采⽤调频调制或调幅调制的办法，将图像搭载到⾼频载波上，转换为⾼频电磁波在空中传输。
其优点是：省去布线及线缆维护费⽤，可动态实时传输⼴播级图像。
其缺点是：由于采⽤微波传输，频段在1GHz以上，常⽤的有L波段（1.0～2.0GHz）、S波段（2.0～3.0GHz）、Ku波段（10～12GHz）,传输环境是开放的空间很容易受外界电磁⼲扰；微波信号为直线传输，中间不能有⼭体、建筑物遮挡；Ku波段受天⽓影响较为严重，尤其是⾬雪天⽓会有严重⾬衰想象。
5、双绞线传输（平衡传输）：也是视频基带传输的⼀种，将75Ω的⾮平衡模式转换为平衡模式来传输的。

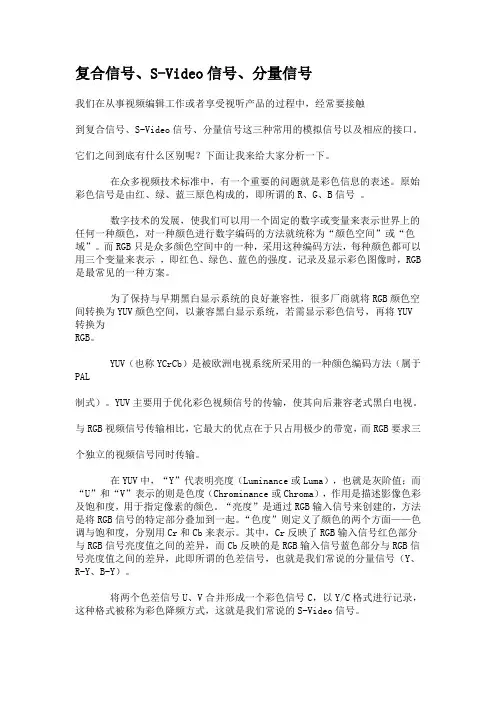

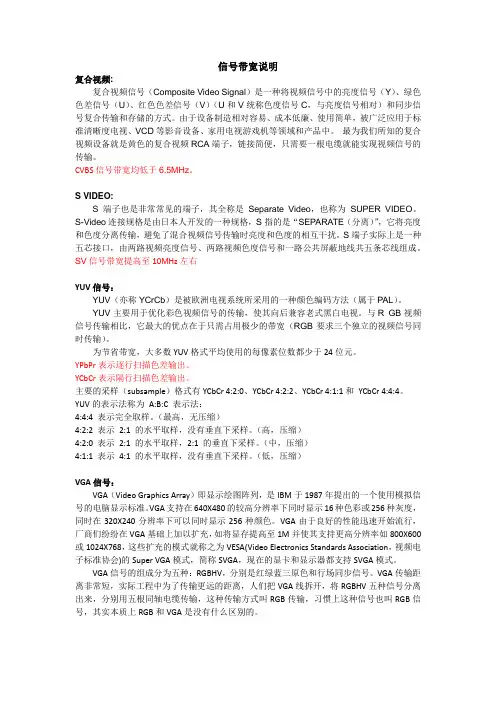

复合信号、S-Video信号、分量信号我们在从事视频编辑工作或者享受视听产品的过程中，经常要接触到复合信号、S-Video信号、分量信号这三种常用的模拟信号以及相应的接口。
它们之间到底有什么区别呢？下面让我来给大家分析一下。
在众多视频技术标准中，有一个重要的问题就是彩色信息的表述。
原始彩色信号是由红、绿、蓝三原色构成的，即所谓的R、G、B信号。
数字技术的发展，使我们可以用一个固定的数字或变量来表示世界上的任何一种颜色，对一种颜色进行数字编码的方法就统称为“颜色空间”或“色域”。
而RGB只是众多颜色空间中的一种，采用这种编码方法，每种颜色都可以用三个变量来表示，即红色、绿色、蓝色的强度。
记录及显示彩色图像时，RGB是最常见的一种方案。
为了保持与早期黑白显示系统的良好兼容性，很多厂商就将RGB颜色空间转换为YUV颜色空间，以兼容黑白显示系统，若需显示彩色信号，再将YUV转换为RGB。
YUV（也称YCrCb）是被欧洲电视系统所采用的一种颜色编码方法（属于PAL制式）。
YUV主要用于优化彩色视频信号的传输，使其向后兼容老式黑白电视。
与RGB视频信号传输相比，它最大的优点在于只占用极少的带宽，而RGB要求三个独立的视频信号同时传输。
在YUV中，“Y”代表明亮度（Luminance或Luma），也就是灰阶值；而“U”和“V”表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像素的颜色。
“亮度”是通过RGB输入信号来创建的，方法是将RGB信号的特定部分叠加到一起。
“色度”则定义了颜色的两个方面——色调与饱和度，分别用Cr和Cb来表示。
其中，Cr反映了RGB输入信号红色部分与RGB 信号亮度值之间的差异，而Cb反映的是RGB输入信号蓝色部分与RGB信号亮度值之间的差异，此即所谓的色差信号，也就是我们常说的分量信号（Y、R-Y、B-Y）。
将两个色差信号U、V合并形成一个彩色信号C，以Y/C格式进行记录，这种格式被称为彩色降频方式，这就是我们常说的S-Video信号。

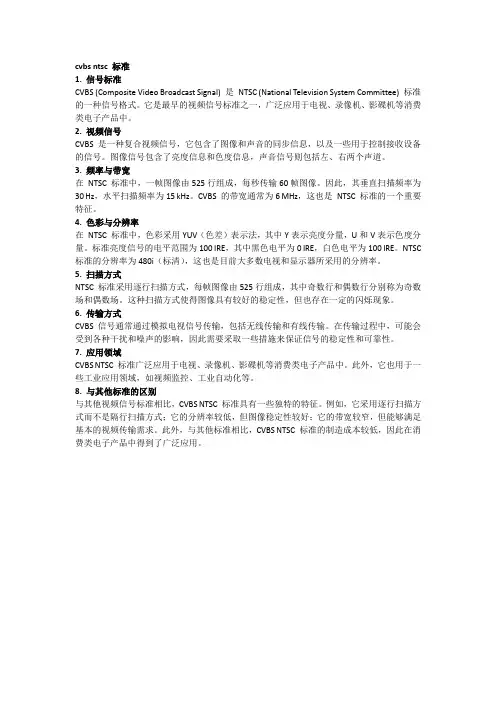

cvbs ntsc 标准1. 信号标准CVBS (Composite Video Broadcast Signal) 是NTSC (National Television System Committee) 标准的一种信号格式。
它是最早的视频信号标准之一，广泛应用于电视、录像机、影碟机等消费类电子产品中。
2. 视频信号CVBS 是一种复合视频信号，它包含了图像和声音的同步信息，以及一些用于控制接收设备的信号。
图像信号包含了亮度信息和色度信息，声音信号则包括左、右两个声道。
3. 频率与带宽在NTSC 标准中，一帧图像由525行组成，每秒传输60帧图像。
因此，其垂直扫描频率为30 Hz，水平扫描频率为15 kHz。
CVBS 的带宽通常为6 MHz，这也是NTSC 标准的一个重要特征。
4. 色彩与分辨率在NTSC 标准中，色彩采用YUV（色差）表示法，其中Y表示亮度分量，U和V表示色度分量。
标准亮度信号的电平范围为100 IRE，其中黑色电平为0 IRE，白色电平为100 IRE。
NTSC 标准的分辨率为480i（标清），这也是目前大多数电视和显示器所采用的分辨率。
5. 扫描方式NTSC 标准采用逐行扫描方式，每帧图像由525行组成，其中奇数行和偶数行分别称为奇数场和偶数场。
这种扫描方式使得图像具有较好的稳定性，但也存在一定的闪烁现象。
6. 传输方式CVBS 信号通常通过模拟电视信号传输，包括无线传输和有线传输。
在传输过程中，可能会受到各种干扰和噪声的影响，因此需要采取一些措施来保证信号的稳定性和可靠性。
7. 应用领域CVBS NTSC 标准广泛应用于电视、录像机、影碟机等消费类电子产品中。
此外，它也用于一些工业应用领域，如视频监控、工业自动化等。
8. 与其他标准的区别与其他视频信号标准相比，CVBS NTSC 标准具有一些独特的特征。
例如，它采用逐行扫描方式而不是隔行扫描方式；它的分辨率较低，但图像稳定性较好；它的带宽较窄，但能够满足基本的视频传输需求。
一、传输接口按照发展先后来概述：(1)CVBS：Composite Video Broadcast Signal，复合视频广播信号。
它是最早期的一种图像数据传输方法，是将模拟视频信号和声音信号结合，并调制到视频载波之前的一种格式。
复合视频包含色差（色调和饱和度）和亮度信息，并将它们同步在消隐脉冲中，用同一信号传输。
这种接口有3根线：白（左声道）、红（右声道）、黄（视频信号），如图所示：由于是采用亮度和色度信号频谱间置方法复合在一起，所以会导致亮、色的串扰以及清晰度降低等问题。
(2)S-video：即S端子，它是将亮度信号Y和色度信号C分开传输，这样就可确保亮度和色度信号不相互干扰。
(3)VGA：Video Graghic Array，又叫显示绘图阵列，它采用非对称分布的15Pin 连接方式，共有15针，分成3排，每排5个孔。
(4)DVI：Digital Visual Interface，即数字视频接口。
它采用全数字传输，可有效降低干扰和提高性能。
对于DVI接口，有很多规范，常见的是DVI-D（Digital）和DVI-I（Integrated），DVI-I只能传输数字信号，可以用它来连接显卡和平板电视等。
(5)HDMI：High Definition Multimedia Interface，即高清晰度多媒体接口。
它与DVI不同，可以同时传输视频和音频信号，由于音频和视频信号采用同一条电缆，可大大简化系统的安装。
除了上述有代表性的接口之外，另外还有一些典型接口，比如：色差分量接口（三基色输入）、SCART（欧洲通用视频接口）、BNC端口输入（R、G、B、行同步、场同步5个连接头），SDI（串行数字接口）等等。
二、视频输出的数字信号格式相关名词：ITU:International Telecommunications Union （国际电信联盟）ITU-R:Radiocommunication sector of ITU （国际电信联盟无线电通信部门）CCIR:International Radio Consultative Committee （国际无线电咨询委员会）ITU-R BT.601(CCIR601旧称)：16位数据传输，21芯，Y、U、V信号同时传输ITU-R BT.656(CCIR656旧称)：8位数据传输，9芯，串行视频传输，不需要同步信号，传输速率是601的2倍（先传Y，后传UV）即：CCIR601要通过行、场同步两根信号线来传递行、场同步信息；而CCIR656不需要这两根信号线，它可通过8位数据线实现“软”同步。
各种视频信号格式及端子介绍一、各种视频信号复合视频信号（V ideo）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。
由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。
复合视频信号本身的带宽只有5MHz （NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。
复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。
欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。
S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。
由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。
由于S视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。
S端子用四芯插头，见图2。
欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。
隔行色差信号（Y、Cr、Cb）色差信号也叫分量信号（Component V ideo），同时传送三路信号：Y是亮度信号，只包含黑白图象信息；Cr是R-Y信号，即红色信号与亮度信号的差；Cb是B-Y信号，即蓝色信号与亮度信号的差。
色差信号实际也是亮色分离信号，与S端子不同的是色度信号不用解调，之所以用R-Y和B-Y是要避免传输G绿信号，因为G信号占据色度信号的59%，不利于数据压缩，用R-Y和B-Y通过矩阵运算同样可以得到G信号。
由于VCD和DVD用的MPEG1和MPEG2数字压缩信号就是用色差信号编码的，所以色差信号图象质量大大提高，完全优于S视频信号。
色差信号用RCA插头，用绿、红、蓝标识，绿代表Y信号，见图3。
逐行色差信号（Y、Pr、Pb）逐行色差信号含义与隔行色差信号相同，只是对应的是逐行扫描信号，包含在Y里的行同步信号频率为31KHz，而前述的几种视频信号行频只有15KHz。
逐行色差信号须配具有逐行显示功能的设备，图象质量高于隔行色差信号，主要表现在图象更稳定。
逐行色差所用端子与隔行色差相同，只是C换成P。
RGB信号我们知道图象中的各种色彩都是由R、G、B三基色组成，显象管电子枪是R、G、B三枪组成，投影机三片液晶板也是R、G、B三色。
R、G、B三路信号中，行、场的同步信号加在G信号中，RGB信号的带宽可以到几十兆，只要显示设备能兼容。
所以RGB信号又优于色差信号，是最好最直接的显示信号。
RGB 信号同样也分为逐行和隔行，逐行信号要优于隔行信号。
RGB信号所用端子为RCA插头，欧洲用SCART 插头，老式设备用BNC插头。
RGB+S信号此信号就是在前述的RGB信号基础上，把加在G信号中的同步信号拿出来，再加一个复合同步信号，共四路信号传输。
复合同步信号中包含了水平同步和垂直同步信号。
此信号在老式设备中用的较多，一般用BNC插头。
RGB+Hs、Vs信号这个信号是在上述信号基础上把复合同步信号分成水平同步信号和垂直同步信号，在老式三枪投影机用的较多，一般用BNC插头。
现在17寸以上的高端显示器也此输入端子。
电脑显示用的15针D型VGA 插座，就是这5根线起作用。
老式的EGA和CGA显示器行频只有15KHz，用的是9针D型接口。
现代视听设备逐行扫描的RGB+Hs、Vs信号是以VGA端子输出的，是视频信号的最高级，与电脑640×480分辨率是兼容的。
二、各种视频信号接口及定义SCART端子定义SCART接口见图4。
不同信号有不同的定义，有的设备虽然只有一个SCART口，但通过菜单设置可以定义不同的功能。
表1、2、3分别表示SCART口做复合视频、S视频、RGB信号的定义。
四针和七针S端子定义四针接口比较常见，七针接口常用在显卡上，见图5和表4。
VGA接口定义15针VGA接口及定义见图6及表5，9针EGA、CGA接口及定义见图7及表6。
8针多功能接口这种接口多用在SONY老式投影设备上。
其接口及定义见图8和表7。
10针多功能接口这种接口一般用在老式JVC摄象机上。
其接口及定义见图9和表8。
S-V ideo具体英文全称叫Separate V ideo，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将V ideo 信号分开传送，也就是在A V接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-V ideo接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同A V 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-V ideo 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -V ideo 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的输入端子VGA输入：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到投影机成像，这样VGA信号在输入端( 投影机内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。
DVI（Digital V isual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）：也称A V 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准A V 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于A V 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
A V还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
S视频输入：S-Video具体英文全称叫Separate V ideo，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-V ideo(也称二分量视频接口)，Separate Video 的意义就是将V ideo 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪9 0 年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-Video接口的显卡和视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同A V 接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度，但S-V ideo 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-V ideo虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。
视频色差输入：目前可以在一些专业级视频工作站/编辑卡专业级视频设备或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是指的同一种接口色差端口( 也称分量视频接口) 。
它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。
由上述关系可知，我们只需知道Y Cr Cb的值就能够得到G 的值( 即第四个等式不是必要的)，所以在视频输出和颜色处理过程中就统一忽略绿色差Cg 而只保留Y Cr Cb ，这便是色差输出的基本定义。
作为S-V ideo的进阶产品色差输出将S-V ideo传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号通道，避免了因繁琐的传输过程所带来的图像失真，所以色差输出的接口方式是目前各种视频输出接口中最好的一种。
BNC 端口输入：通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出端口。
BNC 电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。
BNC接头有别于普通15针D－SUB 标准接头的特殊显示器接口。
由R、G、B三原色信号及行同步、场同步五个独立信号接头组成。
