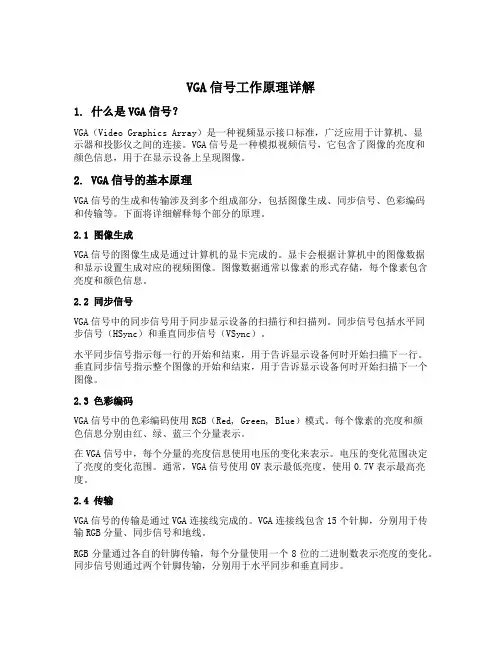

VGA信号工作原理详解1. 什么是VGA信号？VGA（Video Graphics Array）是一种视频显示接口标准，广泛应用于计算机、显示器和投影仪之间的连接。
VGA信号是一种模拟视频信号，它包含了图像的亮度和颜色信息，用于在显示设备上呈现图像。
2. VGA信号的基本原理VGA信号的生成和传输涉及到多个组成部分，包括图像生成、同步信号、色彩编码和传输等。
下面将详细解释每个部分的原理。
2.1 图像生成VGA信号的图像生成是通过计算机的显卡完成的。
显卡会根据计算机中的图像数据和显示设置生成对应的视频图像。
图像数据通常以像素的形式存储，每个像素包含亮度和颜色信息。
2.2 同步信号VGA信号中的同步信号用于同步显示设备的扫描行和扫描列。
同步信号包括水平同步信号（HSync）和垂直同步信号（VSync）。
水平同步信号指示每一行的开始和结束，用于告诉显示设备何时开始扫描下一行。
垂直同步信号指示整个图像的开始和结束，用于告诉显示设备何时开始扫描下一个图像。
2.3 色彩编码VGA信号中的色彩编码使用RGB（Red, Green, Blue）模式。
每个像素的亮度和颜色信息分别由红、绿、蓝三个分量表示。
在VGA信号中，每个分量的亮度信息使用电压的变化来表示。
电压的变化范围决定了亮度的变化范围。
通常，VGA信号使用0V表示最低亮度，使用0.7V表示最高亮度。
2.4 传输VGA信号的传输是通过VGA连接线完成的。
VGA连接线包含15个针脚，分别用于传输RGB分量、同步信号和地线。
RGB分量通过各自的针脚传输，每个分量使用一个8位的二进制数表示亮度的变化。
同步信号则通过两个针脚传输，分别用于水平同步和垂直同步。
3. VGA信号的工作流程VGA信号的工作流程可以分为以下几个步骤：图像生成、同步信号生成、色彩编码和传输。
1.图像生成：计算机的显卡根据图像数据和显示设置生成对应的视频图像。
图像数据以像素的形式存储，每个像素包含亮度和颜色信息。
