常用视频音频接口大集合第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（S kype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。
USB 可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbp s的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。
普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。
Firewire-800设备使用的是9针线缆以及接口。
一头6针，一头4针的1394连接线1394扩展卡挡板，提供两个6针接口以及一个较小的4针接口可提供电源的6针接头不提供电源的4针接头，一般用于数码摄像机以及笔记本电脑Cinch RCA（复合视频，音频，HDTV分量）这种接口通过同轴电缆传输多种电信号。

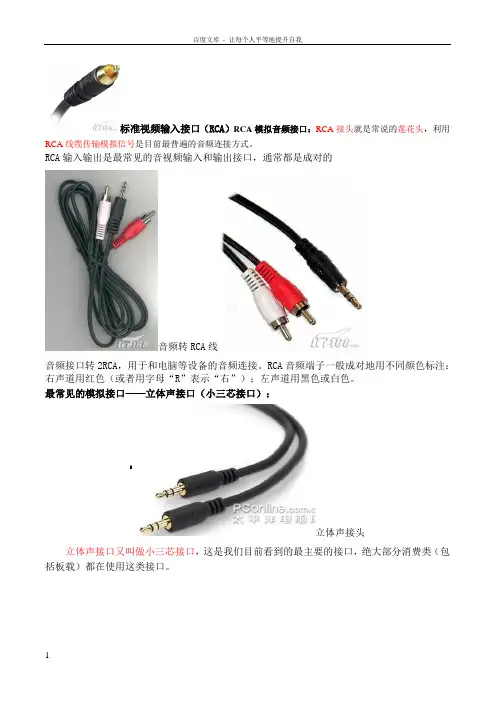

标准视频输入接口（RCA）RCA模拟音频接口：RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。
RCA输入输出是最常见的音视频输入和输出接口，通常都是成对的音频转RCA线音频接口转2RCA，用于和电脑等设备的音频连接。
RCA音频端子一般成对地用不同颜色标注：右声道用红色（或者用字母“R”表示“右”）；左声道用黑色或白色。
最常见的模拟接口——立体声接口（小三芯接口）：立体声接头立体声接口又叫做小三芯接口，这是我们目前看到的最主要的接口，绝大部分消费类（包括板载）都在使用这类接口。
立体声接口母口接口提供了立体声的输入输出功能，因此一般来说支持的（6声道）或音箱来说，就需要3个立体声接口来接驳模拟音箱（3×2声道=6声道）；声卡或音箱就需要4个立体声接口（4×2声道=8声道），以此类推。
为了适应不同的设备需求，同类的接口目前能看到的有三个尺寸规格，分别是、和接头。
接头在类便携轻薄型产品上比较常见，因为接口可以做的很小；接口在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。
TRS接口：模拟接头目前最高阶的应用便是平衡电路传输了，这个问题我们会在XLR接口中详细叙述它的实现方式。
平衡模拟音频和非平衡的接口一样，1/4 TRS平衡接口能提供平衡输入/输出。
TRS的含义是Tip（signal）、Ring（signal）、Sleeve（ground）。
分别代表了该接口的3个接触点（其实与接口一样）。
1/4 TRS平衡接口除了具有和接口一样的优点——耐磨损外，还具有平衡口拥有的高信噪比，抗干扰能力强等特点。
对于一个真正的1/4 TRS 平衡接口来说，其成本将是非平衡的2倍多。
因此采用1/4 TRS平衡接口的设备一般是高档设备XLR接口：XLR接口XLR俗称卡侬头，有三针插头和锁定装置组成。
各种视频音频输出端口图片说明要点在现代科技时代，电视、音响、电脑等家用电器中，往往需要连接各种不同的音视频输出端口以获取更好的使用效果。
了解这些端口的名称和特点是使用这些设备的必要条件。
本文介绍了常见的视频和音频输出端口，并附带了图片说明，以方便读者更好地了解它们的区别和用途。
HDMI端口HDMI（高清晰度多媒体接口）是一种全数字接口，可以传输高品质的音视频信号。
HDMI接口通常用于连接高清电视、高清播放器、高清游戏机和其他高清设备。
它被认为是目前最常用的视频和音频输出端口之一。
HDMI端口HDMI接口的最大特点是数字信号传输。
这种全数字传输优势在于可以避免信号在传输过程中受到干扰等传统线路问题，从而更好地保证信号的高品质传输。
HDMI接口还支持高达4K的分辨率，因此适用于连接高清电视。
DisplayPort端口DisplayPort是一种数字音视频连接的标准，也是一种全数字接口。
和HDMI接口一样，DisplayPort支持高分辨率的图像输出。
DisplayPort接口主要用于连接电脑机箱，但它也是一种通用接口，可以适用于连接多种高清设备。
DisplayPort端口优点是DisplayPort支持高达8K的分辨率，为连接大屏幕电视的电脑带来了无限的可能性。
此外，DisplayPort还支持多个显示器的连接，可以连接多个电脑显示器，从而更方便地实现较大的办公环境。
DVI端口DVI（数字视频接口）是一种数字视频输出端口。
DVI通常用于连接计算机显卡和电视屏幕。
尽管DVI接口在传输数字信号方面较为可靠，但它不支持音频输出。
DVI端口DVI端口通常分为DVI-I和DVI-D两种类型。
DVI-I接口支持模拟信号和数字信号，而DVI-D接口仅支持数字信号。
但是，如果将DVI-D转换为HDMI，则可以通过HDMI信号传输音频。
VGA端口VGA（视频图形阵列）端口是一种模拟视频输出端口。
虽然VGA输出连接很容易，但这种端口已不再被广泛使用，因为它通常无法提供高清晰度的视频输出品质。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
九大视频接口全接触1 射频(RF接口)天线和模拟闭路连接电视机就是采用射频（RF）接口。
作为最常见的视频连接方式，它可同时传输模拟视频以及音频信号。
RF接口传输的是视频和音频混合编码后的信号，显示设备的电路将混合编码信号进行一系列分离、解码在输出成像。
由于需要进行视频、音频混合编码，信号会互相干扰，所以它的画质输出质量是所有接口中最差的。
有线电视和卫星电视接收设备也常用RF连接，但这种情况下，它们传输的是数字信号。
2 复合视频（AV接口）不像射频接口那样包含了音频信号，复合视频（Composite）通常采用黄色的RCA（莲花插座）接头。
“复合”含义是同一信道中传输亮度和色度信号的模拟信号，但电视机如果不能很好的分离这两种信号，就会出现虚影。
3 S端子（S-VIDEO）S端子（S-Video）连接采用Y/C（亮度/色度）分离式输出，使用四芯线传送信号，接口为四针接口。
接口中，两针接地，另外两针分别传输亮度和色度信号。
因为分别传送亮度和色度信号，S端子效果要好于复合视频。
不过S端子的抗干扰能力较弱，所以S端子线的长度最好不要超过7米。
4 色差色差（Component）通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口。
绿色线缆（Y），传输亮度信号。
蓝色和红色线缆（Pb和Pr）传输的是颜色差别信号。
色差的效果要好于S端子，因此不少DVD以及高清播放设备上都采用该接口。
如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面。
5 VGAVGA（Video Graphics Array）还有一个名称叫D-Sub。
VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。
它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。
使用VGA 连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
信号接口1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA 接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。
如显卡上YPbPr接口采用9针S端子（mini-DIN）然后通过色差输出线将其独立传输。
3RCA转接头分量视频接口是一种高清晰数字电视专业接口（逐行色差YPbPr），可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。
目前可以在投影机或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。
图12A VGA转3RCA线Y.Pb.Pr是逐行输入/输出，Y.Cb.Cr是隔行输入/输出。
分量视频接口与S端子相比，要多传输PB、PR两种信号，避免了两路色差混合解码并再次分离的过程，避免了因繁琐的传输过程所带来的图像失真，保障了色彩还原的更准确，保证了信号间互不产生干扰，所以其传输效果优于S端子。
具有这个接口的投影机可以和提供这类输出的电脑、影碟机和DV等设备相连，并可连接数字电视机顶盒收看高画质的数字电视节目。
4.BNC接口标准的BNC端子有别于普通15针D-SUB标准接头的特殊显示器借口，或称RGB端子、5RCA （Red/Green/Blue/H-sync/V-sync，为了方便使用，日本一些厂商将RGBHV接口的接线柱做成了色差常用的RCA/俗称“莲花头”接头，而不是RGBHV常用的BNC/螺旋锁自锁紧形式）。
由RGB三原色信号及行同步、场同步五个独立信号接头组成。
标准的BNC线VGA转BNCDVI转BNCBNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。
BNC接头可以隔绝视频输入信号，使信号相互间干扰减少且信号频宽较普通D-SUB大，可达到最佳信号响应效果。
可将数字信号传送至150/300M以上，模拟可传送300M以上。
通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出等领域，投影机上也很常见。
5RCA线缆VGA转5RCA线，可用于投影机没有标配VGA/DVI接口（标配HDMI）等场合5.标准视频输入接口（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称A V接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。
但由于A V接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。
音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准A V线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。
不要小瞧了RCA，其也有做工不错的高档货6.DVI接口DVI-DDVI转HDMI线DVI转色差接头DVI全称为Digital Visual Interface。
目前的DVI接口有两种，一为DVI-D（Digital，所谓纯数字）接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，其不兼容模拟信号。
一为DVI-I（Inteface，通用接口可通过转接头兼容VGA 信号）接口，可同时兼容模拟（其可以通过一个DVI-I转VGA转接头实现模拟信号的输出）和数字信号，目前多数显卡、液晶显示器、投影机皆采用这种接口。
DVI转VGA两种DVI接口的显卡接口相互之间不能直接连接使用。
如果播放设备采用的是DVI-D 接口，而投影机是DVI-I接口，那么还需要另配一个DVI-D转DVI-I的转接头或转接线才能正常连接。
DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真，更能满足高清信号传输的需求。
DVI-I和DVI-D之间连接也需要转接线/转接头7. HDMIHDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。
HDMI连接器共有两种，即19针的A类连接器和29针的B类连接器。
B类的外形尺寸稍大，支持双连接配置，可将最大传输速率提高一倍。
使用这两类连接器可以分别获得165MHz及330MHz的像素时钟频率。
HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。
同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
HDMI在针脚上和DVI兼容，只是采用了不同的封装。
与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。
HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080P的视频和一个8声道的音频信号。
而因为一个1080P的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI 还有余量。
这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。
此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。
HDMI to DVI-D转接头HDMI to DVI-D转接线应用HDMI的好处是只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。
对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。
随着电视的分辨率逐步提升，高清电视越来越普及，HDMI接口主要就是用于传输高质量、无损耗的数字音视频信号到高清电视, 最高带宽达到5Gbps。
美国FCC规定2005年7月1日起，所有数字电视周边产品都必须内建HDMI或DVI。
8.其它接口●RS232CRS232C（串口）是一个通讯接口，可以用于仪器的二次开发，不过在单机工作的时候没有什么用处。
RS232C端口被用于将计算机信号输入控制投影机。
●RJ45接口RJ45是通过双绞线网线/水晶头互联的RJ45是网络设备的标准接口，指的是由IEC 603-7标准化，使用由国际性的接插件标准定义的8个位置（4或8针）的模块化插孔或者插头。
投影机通过该接口可以和各种电脑设备进行互联或资源共享。
●音频输入接口3.5mm音频接口转2RCA，可用于和电脑等设备的音频连接音频输入接口又叫A V接口或2RCA接口，可将计算机、录像机、影碟机等的音频信号输入进来，用自带扬声器播放。
RCA音频端子一般成对地用不同颜色标注：右声道用红色（或者用字母“R”表示“右”）；左声道用黑色或白色。
有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。
一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
●USB接口USB延长线USB的英文缩写是Universal Serial Bus，翻译成中文就是“通用串行总线”，也称通用串联接口。
