演播室高清晰度电视数字视频信号接口

数字电视标准概述一、什么是数字电视来自.szfuwa./bbs/数字电视(Digital TV)是从电视信号的采集、编辑、传播、接收整个广播链路数字化的数字电视广播系统。

数字电视利用MPEG标准中的各种图像格式，把现行模拟电视制式下的图像、伴音信号的平均码率压缩到大约4.69―21Mbps，其图像质量可以达到电视演播室的质量水平，胶片质量水平，图像水平清晰度达到500―1200线以上，并采用AC―3声音信号压缩技术，传输5.1声道的环绕声信号。

二、数字电视的分类按清图像晰度分类，数字电视包括数字高清晰度电视(HDTV)、数字标准清晰度电视(SDTV)和数字普通清晰度电视(LDTV)三种。

HDTV的图像水平清晰度大于800线，图象质量可达到或接近35mm宽银幕电影的水平；SDTV的图像水平清晰度大于500线，主要是对应现有电视的分辨率量级，其图象质量为演播室水平；LDTV的图像水平清晰度为200-300线，主要是对应现有VCD的分辨率量级。

按信号传输方式分类，数字电视可分为地面无线传输数字电视(地面数字电视)、卫星传输数字电视(卫星数字电视)、有线传输数字电视(有线数字电视)三类。

按照产品类型分类，数字电视可分为数字电视显示器、数字电视机顶盒和一体化数字电视接收机。

按显示屏幕幅型比分类，数字电视可分为4∶3幅型比和16∶9幅型比两种类型。

三、数字电视系统的关键技术及标准1、数字电视的信源编解码技术视频编解码技术数字电视尤其数字高清晰度电视与模拟电视相比，在实现过程中，最为困难的部分就是对视频信号的压缩。

在1920×1080显示格式下，数字化后的码率在传输中高达995Mbit/s，这比现行模拟电视的传输信息量大得多。

因而数字电视的图像不能象模拟电视的图像那样直接传输，而是要多一道压缩编码工序。

视频编码技术主要功能是完成图像的压缩，使数字电视的信号传输量由995Mbit/s减少为20？30Mbit/s。

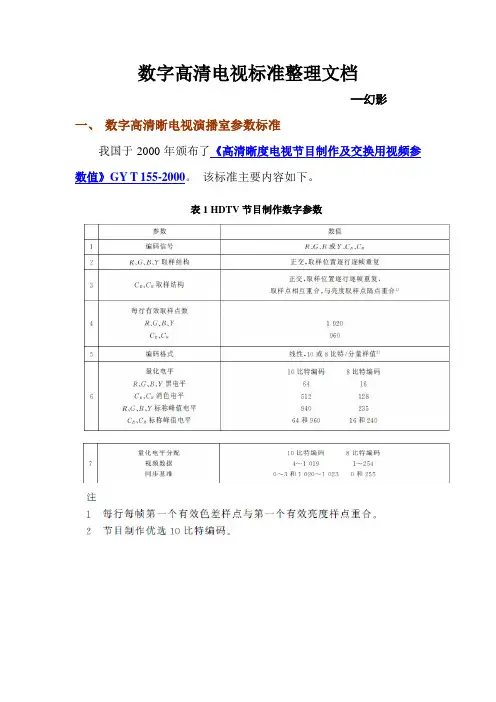

数字高清电视标准整理文档━幻影一、数字高清晰电视演播室参数标准我国于2000年颁布了《高清晰度电视节目制作及交换用视频参数值》GY T 155-2000。

该标准主要内容如下。

表1 HDTV节目制作数字参数表2 HDTV节目制作图像特性表3 HDTV节目制作图像扫描特性二、数字高清晰度电视演播室视频信号接口GY T 157-2000《演播室高清晰度电视数字视频信号接口》该标准主要内容如下。

2.1数字接口（1）通用信号格式数字演播室的数据信号为二进制编码,其中包括视频数据10比特字(或8比特字)、定时基准码10比特字（或8比特字）、辅助数据等。

（2）视频数据亮度信号Y和经过时分复用的色差信号Cb/Cr被处理为20比特字。

每个20比特字对应一个色差取样和一个亮度取样，复用组合方式如下：其中Y i.表示每行的第i个亮度有效取样,而C Bi和C Ri表示与Y i.取样点位置相同的色差C B和C R分量的取样。

由于色差信号取样频率是亮度信号取样频率的一半，因此色差取样的序号“i”仅取奇数值。

除上述Y、C B和C R信号被处理成20比特数据流之外，R，G和B信号也被处理成30比特数据流。

图1 数字视频信号与模拟视频信号波形的定时关系（3）数字视频信号与模拟视频信号波形的定时关系①行定时关系一个数字行占m个时钟周期,数字行开始于相应行的模拟同步信号的基准点(O H)前f个时钟周期处。

数字有效行结束于相应行的模拟同步信号的基准点(O H)后的g个时钟周期处。

行期间的详细定时关系见图1和表4。

表4 行周期定时规范②场定时关系数字场的起点由数字行的起点位置确定，场期间的详细定时关系如图2和表5。

表5 隔行扫描系统场周期定时规范③视频定时基准码（SAV和EAV）有两种定时基准码，一种在每个视频数据块的开始（有效视频起始SAV），另一种在每个视频数据块的终止（有效视频结束EAV）。

这些码与视频数据相邻，在帧/场消隐期间内仍然存在，如图2所示。

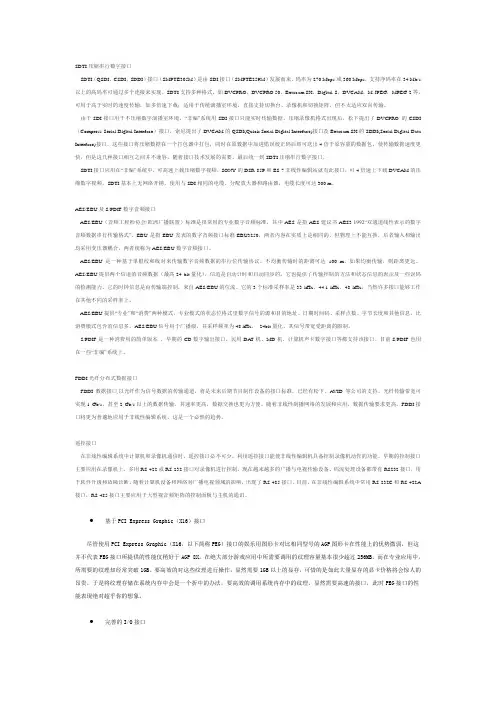

SDTI压缩串行数字接口SDTI（QSDI，CSDI，SDDI）接口（SMPTE305M）是由SDI接口（SMPTE259M）发展而来，码率为270 Mbps或360 Mbps，支持净码率在34 Mb/s 以上的高码率可通过多个连接来实现。

SDTI支持多种格式，如DVCPRO，DVCPRO 50，Betacam SX，Digital-S，DVCAM，M-JPEG，MPEG-2等，可用于高于实时的速度传输，如多倍速下载；适用于传统演播室环境，直接支持切换台、录像机和切换矩阵，但不太适应双向传输。

由于SDI接口用于不压缩数字演播室环境，“非编”系统用SDI接口只能实时传输数据。

压缩录像机格式出现后，松下提出了DVCPRO 的CSDI （Compress Serial Digital Interface）接口，索尼提出了DVCAM的QSDI(Quick Serial Digital Interface)接口及Betacam SX的SDDI(Serial Digital Data Interface)接口。

这些接口将压缩数据在一个打包器中打包，同时在原数据中加进错误校正码后即可送出4倍于原容量的数据包，使传输数据速度更快，但是这几种接口相互之间并不兼容，随着接口技术发展的需要，最后统一到SDTI压缩串行数字接口。

SDTI接口应用在“非编”系统中，可高速上载压缩数字视频，SONY的DSR-85P和ES-7非线性编辑站就有此接口，可4倍速上下载DVCAM的压缩数字视频。

SDTI基本上无网络开销，使用与SDI相同的电缆、分配放大器和路由器，电缆长度可达300 m。

AES/EBU及S/PDIF数字音频接口AES/EBU（音频工程师协会/欧洲广播联盟）标准是很常用的专业数字音频标准，其中AES是指AES建议书AES3-1992“双通道线性表示的数字音频数据串行传输格式”，EBU是指EBU发表的数字音频接口标准EBU3250，两者内容在实质上是相同的，但物理上不能互换，后者输入和输出均采用变压器耦合。

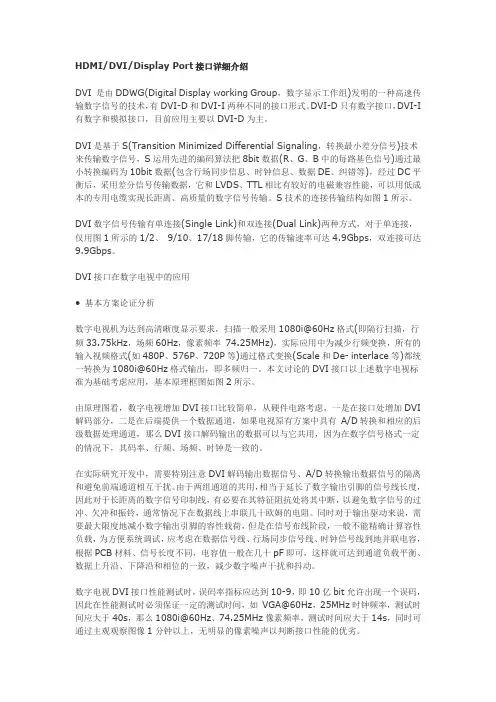

HDMI/DVI/Display Port接口详细介绍DVI 是由DDWG(Digital Display working Group，数字显示工作组)发明的一种高速传输数字信号的技术，有DVI-D和DVI-I两种不同的接口形式。

DVI-D只有数字接口，DVI-I 有数字和模拟接口，目前应用主要以DVI-D为主。

DVI是基于S(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号，S运用先进的编码算法把8bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。

S技术的连接传输结构如图1所示。

DVI数字信号传输有单连接(Single Link)和双连接(Dual Link)两种方式，对于单连接，仅用图1所示的1/2、9/10、17/18脚传输，它的传输速率可达4.9Gbps，双连接可达9.9Gbps。

DVI接口在数字电视中的应用● 基本方案论证分析数字电视机为达到高清晰度显示要求，扫描一般采用1080i@60Hz格式(即隔行扫描，行频33.75kHz，场频60Hz，像素频率74.25MHz)，实际应用中为减少行频变换，所有的输入视频格式(如480P、576P、720P等)通过格式变换(Scale和De- interlace等)都统一转换为1080i@60Hz格式输出，即多频归一。

本文讨论的DVI接口以上述数字电视标准为基础考虑应用，基本原理框图如图2所示。

由原理图看，数字电视增加DVI接口比较简单，从硬件电路考虑，一是在接口处增加DVI 解码部分，二是在后端提供一个数据通道，如果电视原有方案中具有A/D转换和相应的后级数据处理通道，那么DVI接口解码输出的数据可以与它共用，因为在数字信号格式一定的情况下，其码率、行频、场频、时钟是一致的。

数字高清晰度电视演播室参数标准一 、 高清晰度电视的定义高清晰度电视HDT系统设计的目标是 ：图像质量和声音质量比现行的电视广播高出一个档次，能让观众看到清晰鲜艳、生动逼真的画面和听到优美动听的环绕立体声的音响 ，增强电视的真实感，使观众有身临其境的感受，获得高度的精神享受。

在 CCIR报告中曾这样提出：高清晰度电视应使一个正常视力的观众在距离显示图像高 度约三倍距离处看到的图像质量达到和观看原始景物相同的感受。

高清晰度电视不仅在图像清晰度方面，还在屏幕的尺寸、宽高比和声音等方 面都有 改进。

根据人眼视觉特性和心理效应实验，对HDTV 的基 本参数提出了如下的要求：(1)提高 图像 的空 间分解力。

HDTV 在水平方向和垂直方 向上 的空 间分辨率应是普 通清晰度 电视的二倍，每帧图像行数不少于1000行。

(2)提高场频或帧频，应确保高亮度下图像不闪烁。

(3)提高图像的宽高比，画面高度比为16：9。

(4)展宽色域，提高电视色彩的感染力。

(5)HDTV应有高质量 的环绕立体声，至少有4路数字伴音通道，伴音带宽应达 20kHz。

二、数字高清晰度电视演播室参数标准和普通清晰度电视一样，高清晰度电视也有两种标准扫描格式 1l25／60／2：1和 1250／50／2：l。

世界广播联盟技术委员会1998年1月在东京举行的会议上，认为 HDTV节目制作在一些 国 家中已有多年的历史，HDTV节目制作的标准的参数应具有最大的通用性 ，在没有任何希望协调各国不同的传输技术的情况下，建议书以 “ITU—R BT．709建议《节目制作及国际间节目交换用HDT参数为依据，作为HDTV的节目制作和交换的一种国际标准。

ITU—R BT．709建议书中规定了节目制作及国际节目交换用HDTV参数值。

(1)每一有效行的有效像素数：1920。

(2)取样结构：正交结构。

(3)取样频率为 225MHz的整数倍 。

三、我国数字高清晰度电视演播室参数标准1．HDTV场频的选择目前在国际上的高清晰度电视标准中仍存在50Hz和60Hz两种场频。

详解VGA,DVI,HDMI接口什么是HDMI HDMI：HDMI的英文全称是“High Definition Multimedia〞，中文的意思是高清晰度多媒体接口。

HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。

同时无需在信号传送前进展数/模或者模/数转换，可以保证最高质量的影音信号传送。

HDMI在针脚上和DVI兼容，只是采用了不同的封装。

与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。

HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号。

而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI 还有很大余量。

这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。

此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用〞的特点，信号源和显示设备之间会自动进展“协商〞，自动选择最适宜的视频/音频格式。

应用HDMI的好处是：只需要一条HDMI 线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进展数/模或者模/数转换，能取得更高的音频和视频传输质量。

对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。

目前HDMI已在中高端本本上采用。

大多数的高清平板电视都配有此接口。

什么是DVI接口.在相当长一段时间，主流显卡产生的均是模拟输出，LCD等数字显示设备为与之配合均采用VGA接口，这样信号必须经过屡次转换，不可防止地造成了一些图像细节的损失。

1994年4月正式推出的数字显示接口〔Digital Visual Interface，DVI〕标准，对接口的物理方式、电气指标、时钟方式、编码方式、传输方式、数据格式等进展了严格的定义和规*，保证了计算机生成图像的完整再现。

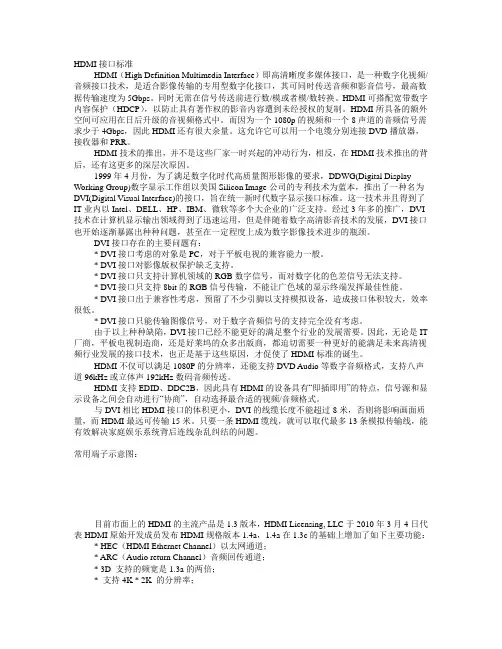

HDMI接口标准HDMI（High Definition Multimedia Interface）即高清晰度多媒体接口，是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，最高数据传输速度为5Gbps。

同时无需在信号传送前进行数/模或者模/数转换。

HDMI可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。

HDMI所具备的额外空间可应用在日后升级的音视频格式中。

而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。

这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。

HDMI技术的推出，并不是这些厂家一时兴起的冲动行为，相反，在HDMI技术推出的背后，还有这更多的深层次原因。

1999年4月份，为了满足数字化时代高质量图形影像的要求，DDWG(Digital Display Working Group)数字显示工作组以美国Silicon Image公司的专利技术为蓝本，推出了一种名为DVI(Digital Visual Interface)的接口，旨在统一新时代数字显示接口标准。

这一技术并且得到了IT业内以Intel、DELL、HP、IBM、微软等多个大企业的广泛支持。

经过3年多的推广，DVI 技术在计算机显示输出领域得到了迅速运用，但是伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。

DVI接口存在的主要问题有：* DVI接口考虑的对象是PC，对于平板电视的兼容能力一般。

* DVI接口对影像版权保护缺乏支持。

* DVI接口只支持计算机领域的RGB数字信号，而对数字化的色差信号无法支持。

* DVI接口只支持8bit的RGB信号传输，不能让广色域的显示终端发挥最佳性能。

* DVI接口出于兼容性考虑，预留了不少引脚以支持模拟设备，造成接口体积较大，效率很低。

hdmi 协议HDMI协议。

HDMI（High Definition Multimedia Interface）即高清晰度多媒体接口，是一种数字化的音视频接口标准，用于传输高清晰度影音信号。

HDMI接口广泛应用于高清电视、投影仪、数字相机、游戏机、电脑显示器等设备中，成为连接各种高清影音设备的主流接口标准。

HDMI接口的发展历程。

HDMI接口最早由数家电子产品制造商共同研发，旨在取代传统的模拟音视频接口，如VGA、DVI等。

HDMI接口的问世，标志着数字化音视频传输技术的突破，为高清晰度影音设备的互联互通提供了便利。

HDMI接口的技术特点。

HDMI接口采用全数字传输，支持高清晰度影音信号的传输，具有以下技术特点：1. 高清晰度支持，HDMI接口支持1080P的高清晰度视频传输，能够满足不同设备对高清画质的需求。

2. 多通道音频传输，HDMI接口支持多通道音频传输，可实现7.1声道环绕音效，为用户带来身临其境的音频体验。

3. 兼容性强，HDMI接口与DVI接口兼容，通过使用转接头或转接线，可以实现HDMI与DVI设备的互联互通。

4. 传输稳定可靠，HDMI接口采用全数字传输，信号传输稳定可靠，避免了模拟信号传输中可能出现的干扰和衰减问题。

HDMI接口的版本演进。

HDMI接口的不断演进，推动了高清晰度影音设备的发展。

随着技术的不断进步，HDMI接口的版本也在不断更新，以满足不同设备对音视频传输的需求。

目前，HDMI接口的最新版本为HDMI 2.1，具有更高的带宽和更多的功能特性，为用户带来更加优质的音视频体验。

HDMI接口的应用领域。

HDMI接口已经成为连接高清晰度影音设备的主流接口标准，广泛应用于各种设备中，包括：1. 高清电视，HDMI接口是连接高清电视与高清播放设备的主要接口，可实现高清影音信号的传输。

2. 投影仪，HDMI接口可将高清影音信号传输到投影仪上，实现高清大屏影音播放。

3. 数字相机，HDMI接口可将数码相机拍摄的高清照片或视频直接传输到高清电视上进行播放。

标准hdmi接口定义HDMI（High Definition Multimedia Interface）是一种数字化视频和音频接口，它能够传输高清晰度的视频和高质量的音频信号。

HDMI接口在现代家庭影音娱乐设备中得到了广泛应用，如电视、投影仪、音响系统、游戏机等。

本文将对标准HDMI接口的定义进行详细介绍。

首先，标准HDMI接口的外观特征是一个矩形的接口，它包含19个针脚，其中包括视频、音频和控制信号的传输。

HDMI接口通常分为标准型、迷你型和微型三种规格，以适应不同设备的接口需求。

通过HDMI接口，用户可以实现高清晰度视频和多声道音频的传输，同时还可以实现设备之间的互联互通。

其次，标准HDMI接口的工作原理是通过数字信号传输来实现高清晰度视频和高质量音频的传输。

HDMI接口支持的视频格式包括720p、1080i、1080p等多种分辨率，音频方面支持立体声、环绕声等多种音频格式。

通过HDMI接口，用户可以享受到更加清晰、逼真的视听体验。

此外，标准HDMI接口还具有热插拔功能，用户可以在设备运行的情况下插拔HDMI接口，而不会对设备造成损坏。

这为用户提供了更加便利的使用体验，同时也提高了设备的可靠性和稳定性。

另外，标准HDMI接口还支持多种音频和视频信号的传输，例如支持3D视频传输、支持最高8声道音频传输等。

这些功能使得HDMI接口在家庭影音娱乐领域得到了广泛的应用，用户可以通过HDMI接口连接电视、音响、游戏机等设备，实现高清晰度视频和高质量音频的传输和播放。

最后，标准HDMI接口在传输过程中还支持HDCP（High-bandwidth Digital Content Protection）加密技术，这一技术可以保护高清晰度视频内容不被非法复制和传播。

这为影视制作公司、电视台等提供了更加安全可靠的内容传输和播放保障。

总之，标准HDMI接口作为一种数字化视频和音频接口，在现代家庭影音娱乐设备中得到了广泛的应用。

十一运会电视转播技术标准所有场馆的电视转播所提供的公用信号，在制作、传输、IBC到各广播电视机构单边机房的各个环节应保持统一技术标准，并使用统一技术标准，统一规范测试调整。

转播车基本配置原则要求8讯以上数字转播车，具有四通道以上慢动作服务器，并采用数字嵌入音频SDI传输，建议采用新奥特字幕机，具有体育赛事专用软件，并能与十一运场馆信息系统配合使用。

参加转播人员应具备相关赛事转播经验，工作流程符合统一规范，字幕和慢动作符合十一运会统一标识和规范。

视音频技术指标应符合以下标准。

一、引用标准二、电视转播车和EFP系统数字视频系统技术指标系统应满足GY/T165-2000或SMPTE259M指标，视频系统主通道测试框图如下：视频系统应急通道测试框图如下高清视频系统参考技术指标三、电视转播车和EFP系统数字音频系统技术指标电视转播车和EFP系统数字音频系统技术指标应满足GY/T 165-2000或AES/EBU标准，具体如下：（注：在48KHz抽样、20或24Bit音频取样字的条件下，1UI=163ns。

）音频系统通道测试框图如下:四、电视转播车和EFP系统嵌入音频规范1、在附属数据空间的嵌入位置1）音频及扩展数据应防治在除切换行第6/319行（625行系统）及紧邻切换行之后的第7/320行（625行系统）以及用于放置EDH错误检出校验字第5/318行（625行系统）之外的EA V与SA V之间的数字行消隐内。

2)必须在可用的附属空间（数字行消隐）内EA V定时基准信号之后，立即嵌入音频及扩展数据。

2、对音频数据包音频通道放置音频内容的规定单声道音频：音频组1（Group 1）的通道1（CH1）放置节目混合声，通道2（CH2）放置国际声。

通道1和2必须严格符合规定。

立体声音频：音频组1（Group 1）的通道1（CH1）放置立体声L声道节目混合声，通道2（CH2）放置立体声R声道节目混合声。

通道3（CH3）放置立体声L声道国际声，通道4（CH4）放置立体声R声道国际声。
