事件树的定性分析和定量分析

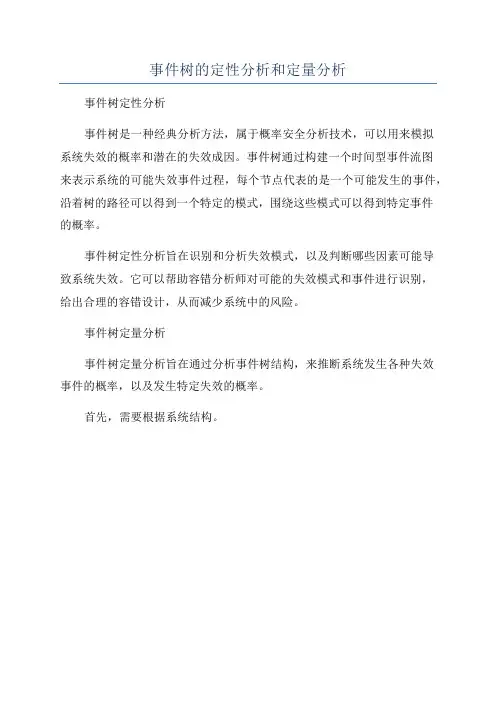

事件树定性分析
事件树是一种经典分析方法，属于概率安全分析技术，可以用来模拟
系统失效的概率和潜在的失效成因。
事件树通过构建一个时间型事件流图
来表示系统的可能失效事件过程，每个节点代表的是一个可能发生的事件，沿着树的路径可以得到一个特定的模式，围绕这些模式可以得到特定事件
的概率。
事件树定性分析旨在识别和分析失效模式，以及判断哪些因素可能导
致系统失效。
它可以帮助容错分析师对可能的失效模式和事件进行识别，
给出合理的容错设计，从而减少系统中的风险。
事件树定量分析
事件树定量分析旨在通过分析事件树结构，来推断系统发生各种失效
事件的概率，以及发生特定失效的概率。
首先，需要根据系统结构。

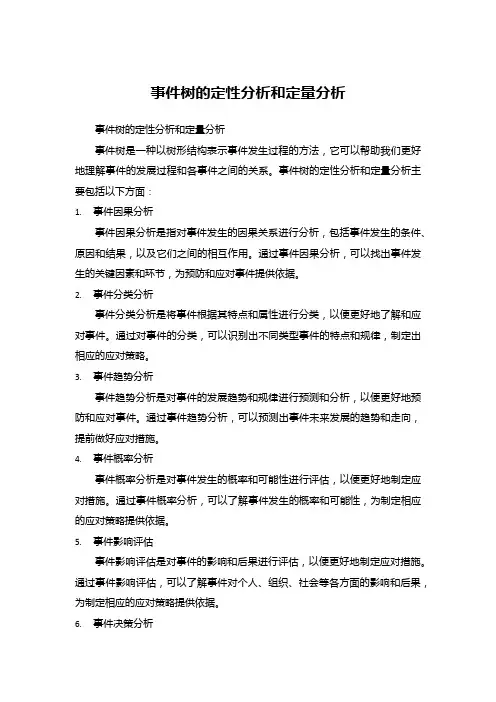

事件树的定性分析和定量分析事件树的定性分析和定量分析事件树是一种以树形结构表示事件发生过程的方法，它可以帮助我们更好地理解事件的发展过程和各事件之间的关系。
事件树的定性分析和定量分析主要包括以下方面：1.事件因果分析事件因果分析是指对事件发生的因果关系进行分析，包括事件发生的条件、原因和结果，以及它们之间的相互作用。
通过事件因果分析，可以找出事件发生的关键因素和环节，为预防和应对事件提供依据。
2.事件分类分析事件分类分析是将事件根据其特点和属性进行分类，以便更好地了解和应对事件。
通过对事件的分类，可以识别出不同类型事件的特点和规律，制定出相应的应对策略。
3.事件趋势分析事件趋势分析是对事件的发展趋势和规律进行预测和分析，以便更好地预防和应对事件。
通过事件趋势分析，可以预测出事件未来发展的趋势和走向，提前做好应对措施。
4.事件概率分析事件概率分析是对事件发生的概率和可能性进行评估，以便更好地制定应对措施。
通过事件概率分析，可以了解事件发生的概率和可能性，为制定相应的应对策略提供依据。
5.事件影响评估事件影响评估是对事件的影响和后果进行评估，以便更好地制定应对措施。
通过事件影响评估，可以了解事件对个人、组织、社会等各方面的影响和后果，为制定相应的应对策略提供依据。
6.事件决策分析事件决策分析是根据分析结果和相关数据，对不同决策方案进行评估和选择，以便更好地制定应对措施。
通过事件决策分析，可以评估不同决策方案的可行性和优劣性，选择最优的决策方案，为制定相应的应对策略提供依据。
综上所述，事件树的定性分析和定量分析可以帮助我们更好地了解和应对事件，提高事件的应对能力和效果。
通过对事件的因果分析、分类分析、趋势分析、概率分析、影响评估和决策分析，可以全面地了解事件的发生过程和发展趋势，为制定相应的应对策略提供依据。
事件树分析法事件树分析法ETA的理论基础就是系统⼯程的决策论。
与FTA恰好相反,该⽅法就是从原因到结果的归纳分析法。
其分析⽅法就是:从⼀个初因事件开始,按照事故发展过程中事件出现与不出现,交替考虑成功与失败两种可能性,然后再把这两种可能性⼜分别作为新的初因事件进⾏分析,直到分析最后结果为⽌。
其特点就是能够瞧到事故发⽣的动态发展过程。
在进⾏定量分析时,各事件都要按条件概率来考虑,即后⼀事件就是在前⼀事件出现的情况下出现的条件概率。
事件树分析(Event Tree Analysis)法就是⼀种逻辑的演绎法,它在给定⼀个初因事件的情况下,分析此初因事件可能导致的各种事件序列的结果,从⽽定性与定量地评价系统的特性,并帮助分析⼈员获得正确的决策,它常⽤于安全系统的事故分析与系统的可靠性分析,由于事件序列就是以图形表⽰,并且呈扇状,故称事件树。
事件树也就是⼀种决策树,但就是它的结果仅仅依赖于系统的内在客观规律,⽽在决策树中结果取决于决策者的主观控制与影响。
事件树可以描述系统中可能发⽣的事件,特别就是在安全分析中,在寻找系统可能导致的严重事故时,就是⼀种有效⽅法。
事件树与决策树都强调获得事件序列的最后结果。
事件树的初因事件可能来⾃系统内的失效或者外部事件,在初因事件发⽣后相继引发的事件仅仅由系统的设计功能所决定,它们投⼊的次序就是⼀定的。
事件树分析的步骤如下:1.确定或寻找可能导致系统严重后果的初因事件,并进⾏分类,对于那些可能导致相同事件树的初因事件可划分为⼀类;2.构造事件树,先构造功能事件树,然后构造系统事件树;3.进⾏事件树的简化;4.进⾏事件序列的定量化。
在进⾏事件树分析时,应⾸先了解系统构成与功能,特别要注意以下⼏点:1.在确定与寻找可能导致系统严重事故的初因事件与系统事件时,要有效地利⽤平时的安全检查表、巡视结果、未遂事件与故障信息,以及相关领域、类似系统与相似系统的数据资料。
2.选择初因事件时,重点应放在对系统安全影响⼤、发⽣频率⾼的事件上。
事件树分析方法一、基本概念事件树分析起源于决策树分析，它是一种按事故发展的时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。
一起事故的发生，是许多原因事件相继发生的结果，其中，一些事件的发生是以另一些事件首先发生为条件的，而一事件的出现，又会引起另一些事件的出现。
在事件发生的顺序上，存在着因果的逻辑关系。
事件树分析法是一种时序逻辑的事故分析方法，它以一初始事件为起点，按照事故的发展顺序，分成阶段，一步一步地进行分析，每一事件可能的后续事件只能取完全对立的两种状态（成功或失败，正常或故障，安全或危险等）之一的原则，逐步向结果方面发展，直到达到系统故障或事故为止。
所分析的情况用树枝状图表示，故叫事件树。
它既可以定性地了解整个事件的动态变化过程，又可以定量计算出各阶段的概率，最终了解事故发展过程中各种状态的发生概率。
二、事件树分析法的作用1．ETA可以事前预测事故及不安全因素，估计事故的可能后果，寻求最经济的预防手段和方法。
2．事后用ETA分析事故原因，十分方便明确。
3．ETA的分析资料既可作为直观的安全教育资料，也有助于推测类似事故的预防对策。
4．当积累了大量事故资料时，可采用计算机模拟，使ETA对事故的预测更为有效。
5．在安全管理上用ETA对重大问题进行决策，具有其他方法所不具备的优势。
三、事件树的编制程序（一）确定初始事件事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。
正确选择初始事件十分重要。
初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，可以用两种方法确定初始事件：根据系统设计、系统危险性评价、系统运行经验或事故经验等确定；根据系统重大故障或事故树分析，从其中间事件或初始事件中选择。
（二）判定安全功能系统中包含许多安全功能，在初始事件发生时消除或减轻其影响以维持系统安全运行。
（三）绘制事件树从初始事件开始，按事件发展过程自左向右绘制事件树，用树枝代表事件发展途径。
定义事件树分析（Event Tree Analysis，简称ETA）起源于决策树分析（简称DTA），它是一种按事故发展的时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。
一起事故的发生，是许多原因事件相继发生的结果，其中，一些事件的发生是以另一些事件首先发生为条件的，而一事件的出现，又会引起另一些事件的出现。
在事件发生的顺序上，存在着因果的逻辑关系。
事件树分析法是一种时序逻辑的事故分析方法，它以一初始事件为起点，按照事故的发展顺序，分成阶段，一步一步地进行分析，每一事件可能的后续事件只能取完全对立的两种状态（成功或失败，正常或故障，安全或危险等）之一的原则，逐步向结果方面发展，直到达到系统故障或事故为止。
所分析的情况用树枝状图表示，故叫事件树。
它既可以定性地了解整个事件的动态变化过程，又可以定量计算出各阶段的概率，最终了解事故发展过程中各种状态的发生概率。
2、功能ETA可以事前预测事故及不安全因素，估计事故的可能后果，寻求最经济的预防手段和方法。
事后用ETA分析事故原因，十分方便明确。
ETA的分析资料既可作为直观的安全教育资料，也有助于推测类似事故的预防对策。
当积累了大量事故资料时，可采用计算机模拟，使ETA对事故的预测更为有效。
在安全管理上用ETA对重大问题进行决策，具有其他方法所不具备的优势。
3、事件树编制(1)确定初始事件事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。
正确选择初始事件十分重要。
初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，如机器故障、设备损坏、能量外逸或失控、人的误动作等。
可以用两种方法确定初始事件：①根据系统设计、系统危险性评价、系统运行经验或事故经验等确定；②根据系统重大故障或事故树分析，从其中间事件或初始事件中选择。
(2)判定安全功能系统中包含许多安全功能，在初始事件发生时消除或减轻其影响以维持系统的安全运行。
风险评估方法之事件树分析法事件树分析法是一种常用的风险评估方法，它通过构建事件与可能的结果之间的因果关系图来分析和评估系统或过程中的潜在风险。
事件树分析法由根节点、事件节点和结果节点组成。
根节点是初始事件，表示分析的起点；事件节点表示可能的中间事件，它们是导致结果发生的条件或事件；结果节点表示系统或过程最终的结果或后果。
通过连接根节点、事件节点和结果节点的不同路径，可以分析系统或过程中不同事件的发生概率和可能的结果。
在事件树分析法中，首先确定根节点，即要分析的初始事件。
然后，通过分析系统或过程中可能的中间事件和条件，构建含有逻辑关系的事件树。
在每个事件节点上，考虑可能的结果和影响，并为每种结果计算概率。
通过计算每个结果节点的概率和风险，可以评估整个事件树的风险等级。
事件树分析法的优势在于能够直观地表示事件之间的因果关系，可以帮助评估特定事件的潜在风险和可行的应对措施。
通过对事件树进行模拟和分析，可以识别潜在的风险点，并制定相应的风险管理策略。
然而，事件树分析法也存在一些限制。
首先，它依赖于对事件发生概率和结果概率的准确估计。
如果这些概率估计不准确，可能会导致对风险的评估不准确。
其次，事件树分析法在处理多个并行事件时可能变得复杂，需要考虑更多的路径和结果。
此外，事件树分析法不能考虑事件之间的相互影响和复杂性，对于复杂系统的风险评估可能不够精确。
综上所述，事件树分析法是一种常用的风险评估方法，它通过构建事件与可能结果之间的因果关系图来分析和评估系统或过程中的潜在风险。
尽管存在一些限制，但通过合理的概率估计和细致的分析，事件树分析法可以为风险管理提供有价值的参考和决策支持。
事件树分析法(Event Tree Analysis, ETA)是一种常用的风险评估方法，它能够通过建立各个事件之间的因果关系，对系统或者过程中可能发生的潜在事件进行定性和定量分析，帮助决策者全面了解每个事件发生的概率以及其可能导致的结果。
事件树分析方法一、基本概念事件树分析起源于决策树分析，它是一种按事故发展的时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。
一起事故的发生，是许多原因事件相继发生的结果，其中，一些事件的发生是以另一些事件首先发生为条件的，而一事件的出现，又会引起另一些事件的出现。
在事件发生的顺序上，存在着因果的逻辑关系。
事件树分析法是一种时序逻辑的事故分析方法，它以一初始事件为起点，按照事故的发展顺序，分成阶段，一步一步地进行分析，每一事件可能的后续事件只能取完全对立的两种状态（成功或失败，正常或故障，安全或危险等）之一的原则，逐步向结果方面发展，直到达到系统故障或事故为止。
所分析的情况用树枝状图表示，故叫事件树。
它既可以定性地了解整个事件的动态变化过程，又可以定量计算出各阶段的概率，最终了解事故发展过程中各种状态的发生概率。
二、事件树分析法的作用1．ETA可以事前预测事故及不安全因素，估计事故的可能后果，寻求最经济的预防手段和方法。
2．事后用ETA分析事故原因，十分方便明确。
3．ETA的分析资料既可作为直观的安全教育资料，也有助于推测类似事故的预防对策。
4．当积累了大量事故资料时，可采用计算机模拟，使ETA对事故的预测更为有效。
5．在安全管理上用ETA对重大问题进行决策，具有其他方法所不具备的优势。
三、事件树的编制程序（一）确定初始事件事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。
正确选择初始事件十分重要。
初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，可以用两种方法确定初始事件：根据系统设计、系统危险性评价、系统运行经验或事故经验等确定；根据系统重大故障或事故树分析，从其中间事件或初始事件中选择。
（二）判定安全功能系统中包含许多安全功能，在初始事件发生时消除或减轻其影响以维持系统安全运行。
（三）绘制事件树从初始事件开始，按事件发展过程自左向右绘制事件树，用树枝代表事件发展途径。
事故树分析（FTA）－定性分析事故树定性分析就是对事故树中各事件不考虑发生概率多少，只考虑发生和不发生两种情况。
通过定性分析可以知道哪一个或哪几个基本事件发生，顶上事件就一定发生，哪一个事件发生对顶上事件影响大，哪一个影响少，从而可以采取经济有效的措施，防止事故发生。
事故树定性一分析包括求最小割集和最小径集，计算各基本事件的结构重要度，在此基础上确定安全防灾对策。
（1）最小割集和最小径集在事故树中，如果所有的基本事件都发生则顶上事件必然发生。
但是在很多情况下并非如此，往往是只要某个或几个事件发生顶上事件就能发生。
凡是能导致顶上事件发生的基本事件的集合就叫割集。
割集也就是系统发生故障的模式。
在一棵事故树中，割集数目可能有很多，而在内容上可能有相互包含和重复的情况，甚至有多余的事件出现，必须把它们除去，除去这些事件的割集叫最小割集。
也就是说凡能导致顶上事件发生的最低限度的基本事件的集合称为最小割集。
在最小割集里，任意去掉一个基本事件就不成其为割集。
在事故树中，有一个最小割集，顶上事件发生的可能性就有一种。
事故树中最小割集越多，顶上事件发生的可能性就越多，系统就越危险。
相反地，在事故树中，有一组基本事件不发生，顶上事件就不发生，这一组基本事件的集合叫径集。
径集是表示系统不发生故障而正常运行的模式。
同样在径集中也存在相互包含和重复事件的情况，去掉这些事件的径集叫最小径集。
也就是说，凡是不能导致顶上事件发生的最低限度的基本事件的集合叫最小径集。
在最小径集中，任意去掉一个事件也不成其径集。
事故树有一个最小径集，顶上事件不发生的可能性就有一种。
最小径集越多，顶上事件不发生的途径就越多，系统也就越安全。
上述所谓的集合，就是满足某种条件或具有某种属性的事物的全体。
集合的每一个成员称为这个集合的元素。
例如一个班级全体学生构成了一个集合，一个车队的全部汽车也构成一个集合。
同样一个割集所包含的几个基本事件就组成一个集合，这个集合中的每个基本事件就是它的元素。
一、木工平刨伤手事故树分析木工平刨伤手事故是发生较为频繁的事故，对其进行事故树分析具有典型意义。
1．木工平刨伤手事故树通过对木工平刨伤手事故的原因进行深入分析，编制出事故树，如图5-57所示。
D2图5-57 木工平刨伤手事故树分析图2．事故树定性分析（1）最小割集与最小径集经计算，割集为9个（最小割集亦为9个）；同样求得：径集为3个（最小径集亦为3个）。
做出原事故树的成功树：写出成功树的结构式，并化简，求取其最小割集：T’=A1’+X11’=B1’X8’X9’X10’+X11’=(C’+X1’)X8’X9’X10’+X11’=(C’+X1’)X8’X9’X10’+X11’=……= X1’X8’X9’X10’+X2’X3’x4’X5 ’X6’X7’X8’X9’X10’+X11’从而得到事故树的最小径集为：{}{}{}11310987654322109811,,,,,,,,,,,,,x P x x x x x x x x x P x x x x P ===图5-58 木工平刨伤手事故树成功树 (2)结构重要度分析I Φ(11)> I Φ(8)=I Φ(9)= I Φ(10)> I Φ(1)>I Φ(2)= I Φ(3)= I Φ(4)=I Φ(5) =I Φ(6)= I Φ(7)结构重要度顺序说明:x11（安全装置故障失灵）是最重要的基本事件，x8，x9，x10是第二位的，x1是第三位的，x2，x3，x4 x5，x6 x7则是第四位的。
也就是说，提高木工平刨安全性的根本出路在于安全装置。
其次，在开机时测量加工件x9、修理x8刨机和清理碎屑、杂物x10，是极其危险的。
再次，直接用于推加工木料x1相当危险，一旦失手就可能接近旋转刀口。
第四位的事件较多，又都是人的操作失误，往往是难以避免的，只有加强技术培训和安全教育才能有所减少。
如果把人作为系统的一个元件来处理，则这个元件的可靠性最低。
事故树的定性定量分析一、计算题1、某事故树的最小割集为K1={X1，X2，X5}；K2={X1，X3，X5}；K3={X1，X4，X5}，各基本事件的发生概率为q1=q3=q4=0.01，q2=0.1，q5=0.95，求顶上事件发生概率。
2、某事故树的最小割集为K1={X1，X2}；K2={X3，X4}；K3={X5，X6}，各基本事件的发生概率为q1=q2 =0.01，q3=q4=0.02，q5=q6=0.05，求顶上事件发生概率3、某事故树有三个最小径集：P 1=｛ X1｝，P 2=｛ X2，X3｝，P 3=｛ X4， X5 ，X6｝。
求基本事件的结构重要度。
二、选择题1、某事故树的最小径集为：Pl＝{Xl，X2，X4}，P2＝{Xl，X2，X5}，P3＝{Xl，X3，X6}，P4＝{Xl，X3，X7}，则结构重要程度为（）A、I(1)＞I(2)＝I(3)＞I(4)＝I(5)B、I(1)＞I(2)＜I(3)＞I(4)＝I(5)C、I(1)＞I(2)＞I(3)＜I(4)＝I(5)D、I(3)＞I(2)＜I(1)＞I(4)＝I(5)三、填空题1、基本事件的概率重要度是指顶上事件发生概率对该基本事件发生概率的（）。
2、临界重要度也称（），它是基本事件发生概率的变化率与顶上事件发生概率的变化率的比来确定基本事件的重要程度。
答案：一、1、，本题中最小割集有重复因子，因此需将公式展开后消去重复因子才能带入数据进行计算。
P(T)=q1q2q5+q1q3q5+q1q4q5-(q1q2q3q5+q1q2q4q5+q1q3q4q5)+ q1q2q3q4q5=1.12020 x10-32、本题中最小割集没有重复因子，因此公式不需要展开，直接带数据进行计算。
=1-（1-qK1）·（1-qK2）·（1-qK3）=1-(1-q1q2)(1-q3q4)(1-q5q6)=1.4996x10-3 3、I（1）＞I（i） i=2，3 ）＞ I（i）i= 4，5，6二、1、A三、1、变化率；2、危险重要度火力发电厂应当建在哪里我国某大型产煤矿区要建设坑口火力发电厂（p），已知有n 处产煤矿口，并且修建至电厂的运煤轨道的费用与产煤量及距离成正比（W*L ），运用MPA学科中定量分析的方式方法，为坑口火力发电厂选址，要求目标是费用最小。
编号：SY-AQ-01649
( 安全管理)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
事件树定性分析
Qualitative analysis of event tree
事件树定性分析
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。
事件树定性分析在绘制事件树的过程中就已进行，绘制事件树必须根据事件的客观条件和事件的特征作出符合科学性的逻辑推理，用与事件有关的技术知识确认事件可能状态，所以在绘制事件树的过程中就已对每一发展过程和事件发展的途径作了可能性的分析。
事件树画好之后的工作，就是找出发生事故的途径和类型以及预防事故的对策。
⑴找出事故连锁
事件树的各分枝代表初始事件一旦发生其可能的发展途径。
其中，最终导致事故的途径即为事故连锁。
一般地，导致系统事故的途径有很多，即有许多事故连锁。
事故连锁中包含的初始事件和安全功能故障的后续事件之间具有“逻辑与”的关系，显然，事故连锁越多，系统越危险；事故连锁中事件树越少，系统越危险。
⑵找出预防事故的途径
事件树中最终达到安全的途径指导我们如何采取措施预防事故。
在达到安全的途径中，发挥安全功能的事件构成事件树的成功连锁。
如果能保证这些安全功能发挥作用，则可以防止事故。
一般地，事件树中包含的成功连锁可能有多个，即可以通过若干途径来防止事故发生。
显然，成功连锁越多，系统越安全，成功连锁中事件树越少，系统越安全。
由于事件树反映了事件之间的时间顺序，所以应该尽可能地从最先发挥功能的安全功能着手。
