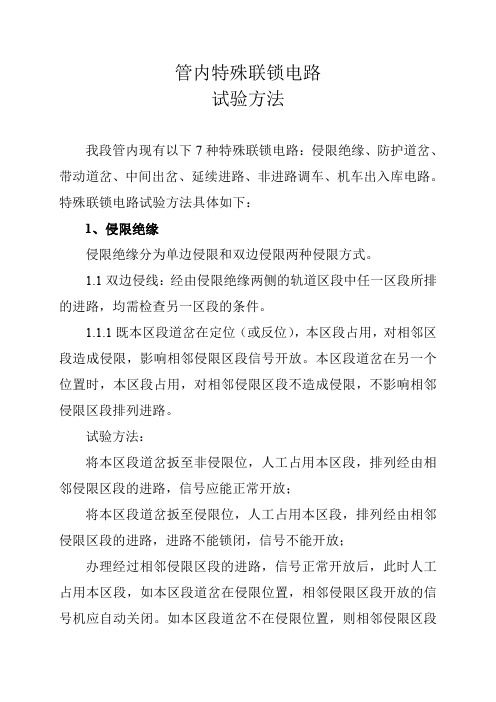

管内特殊联锁电路试验方法我段管内现有以下7种特殊联锁电路：侵限绝缘、防护道岔、带动道岔、中间出岔、延续进路、非进路调车、机车出入库电路。
特殊联锁电路试验方法具体如下：1、侵限绝缘侵限绝缘分为单边侵限和双边侵限两种侵限方式。
1.1双边侵线：经由侵限绝缘两侧的轨道区段中任一区段所排的进路，均需检查另一区段的条件。
1.1.1既本区段道岔在定位（或反位），本区段占用，对相邻区段造成侵限，影响相邻侵限区段信号开放。
本区段道岔在另一个位置时，本区段占用，对相邻侵限区段不造成侵限，不影响相邻侵限区段排列进路。
试验方法：将本区段道岔扳至非侵限位，人工占用本区段，排列经由相邻侵限区段的进路，信号应能正常开放；将本区段道岔扳至侵限位，人工占用本区段，排列经由相邻侵限区段的进路，进路不能锁闭，信号不能开放；办理经过相邻侵限区段的进路，信号正常开放后，此时人工占用本区段，如本区段道岔在侵限位置，相邻侵限区段开放的信号机应自动关闭。
如本区段道岔不在侵限位置，则相邻侵限区段开放的信号应不受影响。
1.1.2不论本区段道岔在定位（或反位），本区段占用，都对相邻区段造成侵限，造成相邻侵限区段信号不能开放。
试验方法：本区段道岔在定位（反位），占用本区段，办理经过相邻侵限区段的进路，进路不能排出，信号机不能开放；办理经过相邻侵限区段的进路，进路正常排列，信号机正常开放。
此时本区段道岔在定位（反位），占用本区段，相邻侵限区段开放的信号机应自动关闭。
1.2单边侵限：侵限绝缘两侧的轨道区段，其中本区段占用，对经由相邻区段所排的进路造成影响；而相邻区段占用对经由本区段所排进路不造成影响。
试验方法：与双边侵限相同，不同的是单边侵限只需试验侵限侧进路即可。
2、防护道岔防护道岔：道岔不在所排进路上，但为了行车安全，要将此道岔转换到规定的位置并锁闭后，才能开放信号。
试验方法：将道岔扳至非防护位并单锁，排列要求防护道岔在防护位置的进路，进路应不能排出，信号不能开放；将防护道岔解除单锁，此时防护道岔自动转换至防护位，信号机正常开放，切断防护道岔表示，信号机应自动关闭。
叙述站内轨道电路安装完成后,联锁试验的内容
站内轨道电路安装完成后，联锁试验是确保铁路运输安全的重要步骤之一。
联锁试验的内容包括以下几个方面。
首先，对站内轨道电路进行线路绝缘测试。
这是为了检测线路的绝缘性能是否符合要求。
测试时需要使用特殊的测试仪器，将测试仪器与线路相连，检测线路的电阻值和电流值等参数。
如果测试结果符合要求，证明线路绝缘良好。
其次，对信号机进行功能测试。
信号机是铁路运输中起到关键作用的设备之一，它能够指示列车运行的状态，以确保列车正常行驶。
在联锁试验中，将通过测试信号机的各个功能，如红灯、黄灯、绿灯等，以确保信号机的正常使用。
然后，对道岔进行试验。
道岔是连接铁路线路的重要设备，它能够引导列车在不同的轨道上行驶。
在联锁试验中，需要测试道岔的各个功能，如正常转向、锁闭等，以确保道岔的正常使用。
最后，进行整体联锁试验。
将站内轨道电路、信号机、道岔、车站控制中心等设备联锁在一起，进行整体测试。
在测试中，需要模拟列车的运行情况，以确保整个系统的正常协调和运行。
总之，站内轨道电路安装完成后，联锁试验是非常重要的一步。
只有通过联锁试
验，确保站内各个设备的正常使用，才能保证铁路运输的安全和顺畅。
信号联锁试验的过程及方法分析摘要：随着地铁建设的发展，为广大民众提供了便利，提升了人们的生活质量，同时，随着信息技术的发展，地铁施工建设也发生了较大的变化，为将信息技术与地铁建设完美结合，可以开展信号联锁试验，在信号联锁试验中执行相继电器动作，建立联系，发送指令，完善计算机的联锁跨越，推动铁路运输的发展，由此可见，研究信号联锁试验的过程与方法十分重要，是促进地铁建设发展的关键。
关键词：信号联锁试验；过程；方法；分析前言信号联锁试验可以通过技术方法控制指令，将开放信号、执行继电器动作等环节相结合，建立起必要的联系，以便工作的顺利开展，确保施工、维修符合设计要求，达到理想的控制效果。
在信号联锁过程中，需要以施工图纸的联锁表为依据，理解联锁关系，进行信号联锁试验，保证试验顺利实施。
本文的主要目的就是研究信号联锁试验的过程及方法，通过信号室外设备调试、信号室内设备调试，信号室内外设备连接调试等内容进行详细的阐述。
一、信号室外设备调试信号室外设备调试是信号联锁试验的重要组成部分，需要注意两点问题，第一，色灯信号机的调试。
在色灯信号机的调试过程中，首先需要按照电缆配线图进行单独送电，并进行区间信号机调试，注重试验主灯丝断丝报警问题。
其次，需要检验继电器转换是否良好，灯丝转换装置是否正常工作，是否可以正常运行。
第二，电动转辙机的调试。
在电动转辙机调试过程中，需要注意向转辙机所在电缆进行输电，并进行单独送电，从室内分线盘处开始，进行信号联锁试验，调换转辙机接线位置，了解定反位转换是否正常，确保道岔与实际位置一致，以便试验的顺利实施，做好信号室外设备调式工作[1]。
二、信号室内设备调试（一）室内模拟试验做好室内模拟试验工作，是满足信号联锁与局部导通试验的需要，因此，进行室内模拟试验十分必要，在信号联锁试验中发挥了重要的作用。
做好室内模拟试验需要注意以下几点，首先，根据单元电路，制作模拟电路连线，确保室外设备由模拟电路代替，接受控制台发送的相应指令。
联锁试验方法1、正常开放信号：以联锁图表为依据，根据进路号码，顺序按压始端（变通）终端按钮排列进路，检查进路是否锁闭，信号是不能够正常开放，信号显示是否和联锁表一致。
2、道岔位置不对不能开放信号：以每组道岔为单位，将道岔放置在所选进路相反的位置，拉出单锁按钮单锁后，进路不能选出；按下单锁按钮后，应使该道岔选到规定位置，信号正常开放。
3、道岔无表示关闭信号：以每组道岔为单位，逐一选排经该道岔定、反位的进路，断开该组合架侧面表示熔断器（或在室外断开道岔转辙机内部的接点），开放的信号应关闭。
4、区段占用不能开放信号：这里包含两层意思，即先试验占用区段后办理经由该区段的进路，此时进路应不能锁闭；再试验办理进路、开放信号后占用进路中的任一区段，此时应能自动关闭。
试验时，必须对进路内各区段逐个进行试验。
5、侵限区段检查：当侵限区段为无条件侵限时，侵限区段占用，需检查侵限区段的进路能选不能锁闭，信号不能开放。
当侵限区段为条件侵限时，侵限区段内道岔开通平行进路位置，侵限区段占用应不影响进路的选路、锁闭、开放信号，反之道岔开通相反位置时，应检查侵限区段的空闲。
信号开放后，占用侵限区段，信号关闭。
但侵限区段占用，不影响引导信号的开放。
6、带动道岔：办理某条进路时，按进路表现规定的所有带动道岔应被带到规定位置；被带动的道岔失去表示时，已开放的信号不应关闭。
7、防护道岔：办理某条进路时，按进路表规定的所有防护道岔应被带到规定位置；因故防护道岔不能被带到规定位置时（试验时可将该道岔单锁于不符要求的位置），该进路应不能锁闭；信号开放后，如防护道岔失去表示，该信号应自动关闭。
8、信号开放后锁闭道岔：进路锁闭开放信号后，单操该进路上所有锁闭道岔，道岔应不能转换，也不能断开表示；对于双动道岔平行进路要分别进行，以确定1SJ、2SJ是否作用正确（包括进路上的所有道岔、不在进路上与进路上的的某组道岔在同一区段的其他道岔、防护道等）。
信号施工模拟电路的制作和联锁试验方法I、ZPW—2000A一、基本要求(1）ZPW-2000A无绝缘移频自动闭塞室内设备安装和配线完成后，应对设备进行模拟试验，模拟试验应该按先室内后室外，先局部后系统的程序进行.（2)模拟试验应该最大限度的准确无误，完整地模拟电路的状态，模拟试验电路的连线应少而有规律，以便于制作和拆除.模拟条件宜在分线端子盘处，或在QZH（区间综合架）连接.（3)应做好详细试验记录.二、ZPW—2000A自闭试验及调试流程图自闭试验及调试流程图三、电源屏调试（配合厂家）（1）依据电源屏的使用说明书及原理图对电源屏进行调试。
（2）调试前对室内其他工作人员做出安全提示.在电源屏、配电盘、机架电源端子处等做出安全标识。
严禁使用既有的自动和贯通三相或单相电源。
（3）检查电源屏、防雷配电盘的安全地线连接良好。
（4）电源屏的输出开关置于“断开”位置,防止电源误送入机柜。
（5）如果只有一路电源，可临时用6mm2铜芯塑料线将两路输入端子并联。
测量电源符合要求后，进行电源屏的调试。
(6）测试区间轨道电源、站内轨道电码化电源、信号机点灯电源、站间联系电源、继电器电源是否符合标准。
(7）电源屏指示灯表示正确；表头无卡阻、碰针；开关接触或断开动作良好，接触压力合适。
（8）依据原理图对电源屏进行报警试验。
（9)试验结束要切断电源屏的输入电源。
四、机柜空载送电（1)按电源种类分别给机柜送电,逐柜插上保险管（或合上断路器）,核对机柜电源的电压和极性是否符合要求。
（2)测试不同电源之间是否有混电及接地现象。
五、模拟盘制作模拟盘示意图如下：模拟盘示意图（1）根据区间轨道区段的数量，选用尺寸合适的五层胶合板制做模拟盘,最好用区间移频轨的包装板，大、小、长、宽各方面正好。
按信号机布置图,钻12Φ孔安装钮子开关。
按上图所示配线。
进站信号机的5个钮子开关分别控制1DJF、LXJF、LUXJF、TXJF、ZXJF继电器；出发信号机的钮子开关控制LXJF继电器.两端的4个扭子开关分别模拟站间条件，控制（离去方向）分界点信号机显示。
信号工程联锁试验检查说明编制刘洪文复核李拥民审批曾义平中铁电气化局集团第二工程有限公司一段二OO六年三月十六日序近年来，随着国家铁路建设步伐的加快，铁路信号工程项目日益繁多，铁路信号工程施工技术人员的需求也在快速增长。
为了满足单位的信号工程施工需求，很多年轻的技术人员走上了工程施工技术管理岗位，这对提高施工技术人员的整体素质起到了很大的作用。
信号工程施工技术管理工作，重中之重就是确保联锁试验关，只有按照严格的联锁试验程序和检查项目进行各项信号工程的试验检查，才能确保竣工交付的信号设备正常地、正确地为铁路列车运营保驾护航。
作为一名合格的信号工程技术管理人员，必须认真学习“五本规章”(《技规》、《施规》、《验收标准》、《设计规范》、《维规》)和“一个联锁（《电气集中联锁电路》）”，但是很多技术人员由于施工现场忙及各种原因，能够熟悉“五本规章”和“一个联锁”的人员很少，很多技术人员都是处于一种自我摸索的阶段，甚至有些处于所谓的“野技术路子”状态。
根据本人多年来的施工技术管理经验，结合各项规章及联锁试验要求，参照一些联锁试验检查试验资料，汇编此《联锁试验检查说明》，希望能对各位现场施工技术管理人员起到一定的帮助作用，其中也不乏与现场现行信号设备制式不符之处，请大家予以指正，共同提高。
编者2006年3月16日联锁试验检查说明一车站信号联锁试验1．信号联锁电路检查1．1．进路号码按进路表的号码填写。
如有新增进路，应按续编序号填写。
1．2．进路变更指在办理变通进路时，中间按压的变通或调车信号按纽名称，进路表中未列入的变通进路按基本进路的号码加序，如XX-1、XX-2等填写。
1．3．道岔位置不对信号不能开放：将所有进路上的道岔逐组置于不符要求的位置并单锁，该条进路的信号应不能开放。
1．4．道岔无表示信号关闭：办理进路并开放信号后，将与进路有关的所有道岔表示逐组断开（可拔室内表示熔丝），每次信号应能关闭。
1．5．区段占用不能开放信号：包含两层含义，即先试验占用区段后办理进路，此时进路应不能锁闭；再试验办理进路、开放信号后占用区段，此时信号应自动关闭。
信号构造模拟电路的制作及联锁测试方法一、ZPW-2000A一、基本要求（1）ZPW-2000A非绝缘移频自动闭锁室内设备安装接线完成后，应对设备进行模拟试验。
模拟测试应按照室内、后室外、先本地后系统的程序进行。
(2)模拟测试应尽可能准确，完整模拟电路的状态，模拟测试电路的连接应少而规律，便于制作和拆卸。
模拟条件应连接在配电端子板或QZH（组合框）处。
(3) 应作详细的试验记录。
二、ZPW-2000A自闭测试调试流程图自闭测试调试流程图3.电源屏调试（与厂家合作）(1) 根据电源屏的使用说明书和原理图对电源屏进行调试。
(2) 调试前向室内其他工作人员提供安全提示。
在配电盘、配电盘、机架电源端子等处制作安全标志，严禁使用现有的自动连续三相或单相电源。
(3) 检查电源板和防雷配电板的安全地线是否连接良好。
(4)电源面板的输出开关置于“关闭”位置，防止电源误进入机柜。
(5) 如果只有一个电源，可以暂时用6mm 2铜芯塑料线将两个输入端并联。
待测电源满足要求后，调试电源屏。
(6)测试区间内的轨道供电、站内轨道供电、信号照明供电、站间通信供电、继电器供电是否符合标准。
(7)电源屏指示灯正确；表头不卡针，不碰针；开关的接触或断开是否良好，接触压力适当。
(8) 按原理图对电源面板进行报警测试。
(9) 测试结束，切断电源板的输入电源。
4、柜体空载送电（1）按电源类型给机柜通电，一根一根插入保险丝（或合上断路器），检查机柜电源电压和极性是否符合要求。
(2)测试不同电源之间是否有混电和接地。
五、模拟盘制作仿真盘示意图如下：模拟盘示意图（1）根据间隔磁道段的数量，选择尺寸合适的五层胶合板制作模拟盘，最好是间隔频移磁道的封装板，尺寸好、体积小、长宽高。
根据信号单元的布局，钻12Φ孔安装拨动开关。
接线如上图。
输入信号的五个拨动开关分别控制1DJF 、LXJF 、LUXJF 、TXJF 、ZXJF 继电器；出发信号的拨动开关控制LXJF 继电器。
信号特殊电路的联锁关系试验及注意事项

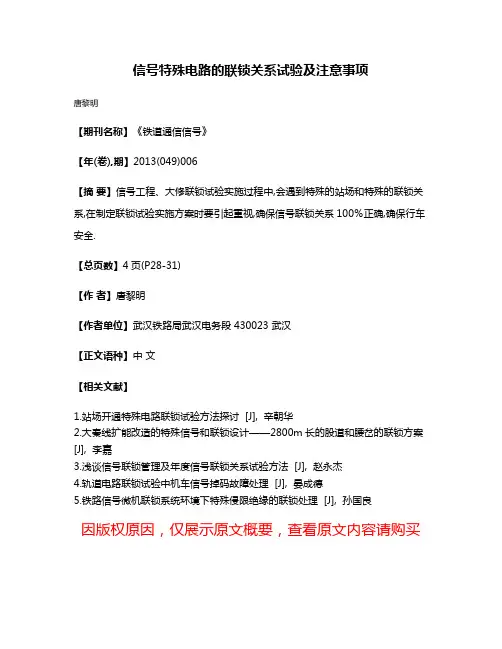

唐黎明
