电路系统施工图纸中的符号解释

电气图纸各符号代表含义Company number：【0089WT-8898YT-W8CCB-BUUT-202108】一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设FC-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC型号含义：ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/ RVV2* BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为ZR-RVS2*24/ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝：每根铜丝直径为。

电气图纸各符号代表含义 This manuscript was revised on November 28, 2020一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设FC-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC型号含义：ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/ RVV2* BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为ZR-RVS2*24/ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝：每根铜丝直径为。

引自电气设计工程师培训班资料水电图纸上各种符号的意义SC: 钢管PC: PVC聚乙烯阻燃性塑料管CT: 桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设F: 暗敷在地板内CE: 沿顶板明敷YJV: 电缆SYV: 电视线PE: 接地(黄绿相兼)PEN: 接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红)KV: (电压)千伏BV: 散线MEB: 总等电位LEB: 局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内点这免费下载施工技术资料SCE：吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上SR-沿钢线槽BE-沿屋架或跨屋架CLE-沿柱或跨柱SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设PR-塑料线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设导线敷设部位的标注AB-沿或跨梁（屋架）敷设BC-暗敷在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设。

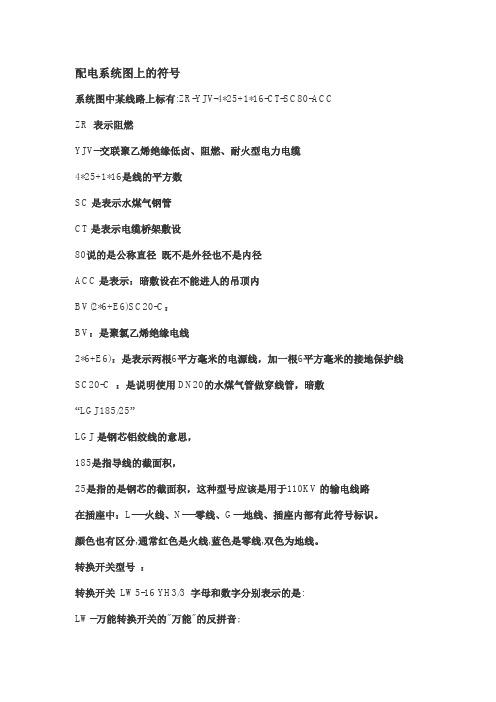

配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。

颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。

转换开关型号：转换开关LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关. 电流互感器型号：电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。

R--熔断器;C--插入式;1--设计序号;10A--额定电流在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思??DZ47/3P-63A－－－三相整定值为63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA （暗敷设在地面内）所以...你提供的字应该这么理解...YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40——线槽敷设或穿规格40的钢管敷设；WC——暗敷设在墙内；CC——暗敷设在屋面或顶板内。

水电图纸上各种符号的意义分享分享是一种美德关闭水电图纸上各种符号的意义SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

水电图纸各种符号的意义
1、SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C项(红)
KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位
线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设
2、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装
3、设备标注方法’
配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数
d--导线截面e--敷设方式及穿管管径f--敷设部位
表示2根导线
表示3根导线
表示n根导线
4、照明灯具标注方法一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯。

电气图形符号大全强电系统图符号表示含义汇总电气图形符号在电气工程中起到重要的作用，能够精确且简洁地表示不同元件、设备及其功能。

强电系统是电力系统中的一个重要组成部分，涉及高电压、高电流等特点，因此其图形符号的表示意义也相对复杂。

本文将为您介绍电气图形符号的大全，包括强电系统图符号的表示含义汇总。

第一部分：电气图形符号大全在电气工程中，电气图形符号主要用于绘制电路图、电气原理图等，以表示电器元件、电器设备及其功能。

以下是一些常见的电气图形符号：1. 电源：代表电路的能量来源，通常表示为一个圆形或长方形，内部标注正负极。

2. 电池：表示电源的一种常见形式，通常用一个或多个平行线来表示。

3. 开关：用于控制电路通断的元件，通常用一个或多个交叉线来表示。

4. 灯泡：用于表示电路中的光源，常见的图形符号是一个泡形，中间带有线代表灯丝。

5. 电阻器：表示电路中的电阻元件，通常用一个波浪线表示。

6. 电容器：表示电路中的电容元件，通常用两个平行线表示，并在中间加上一个小弯曲线。

7. 电感器：表示电路中的电感元件，通常用一个平行线和一个小弯曲线表示。

8. 传感器：表示能够将某种物理量转换为电信号输出的元件，不同类型的传感器有不同的图形符号。

9. 变压器：用于改变电压大小的元件，通常用两个并排的圆形表示。

10. 发电机：表示能够将机械能转换为电能的设备，通常用一个波浪线表示。

以上仅是电气图形符号大全中的一部分，在实际应用中还有很多其他的符号。

通过合理运用这些符号，可以清晰地表示电路结构、功能关系及设计意图。

第二部分：强电系统图符号表示含义汇总强电系统是指额定电压高于220V的电力系统，包括高压配电系统、发电系统、变电站等。

其图符号的表示含义相对复杂，以下是一些常见的强电系统图符号及其含义：1. 断路器：用于控制电路的开关，能够承受和断开较高电流。

2. 隔离开关：用于隔离或切断电路，通常用于对设备进行维修或检修。

3. 熔断器：用于保护电路和设备，当电流超过额定值时会自动断开。

电气原理图常用符号
1. 平行线：两条平行线之间用较短的斜线连接。

2. 直线：用一条直线表示。

3. 角：两条直线交汇形成一个角，角的两边用直线表示，角尖用一个小圆点表示。

4. 箭头：表示电流的方向，箭头指向沿着电流的流动方向。

5. 电源：一条短直线和一个长直线表示，短直线表示正极，长直线表示负极。

6. 开关：用一个直线连接两条平行线，表示开关的开闭。

7. 电阻：一个平行线与中间相连的直线表示。

8. 电感：两个半圆线和直线相连表示。

9. 电容：两条平行线和中间相连的直线表示。

10. 变压器：两组平行线和相连的直线表示，表示电压的变换。

11. 二极管：一个三角形和一个线段表示，三角形表示二极管
的箭头方向。

12. 三极管：三个箭头方向相反的箭头组成一个三角形。

13. 晶体管：三个箭头方向一致的箭头组成一个三角形。

14. 电池：用一个长直线和两个短直线表示，长直线表示正极，短直线表示负极。

15. 圆圈：圆圈内画上字母或符号表示特定的组件或设备。

电气图纸符号表示大全电气图纸是电气工程中非常重要的一部分，用于将电气设备及其连接关系以图像的形式表达出来。

而图纸中的符号，则是一种标准化的图形化表示方法，用于表示各种电气元件、设备和电路的特性及其连接方式。

了解和掌握电气图纸中的符号表示对于电气工程师和技术人员来说至关重要。

本文将为您介绍一些常见的电气图纸符号表示，方便您在实际工作中的应用。

一、电源符号1. 直流电源：表示为一条长直线，两端有加号和减号标识。

2. 交流电源：表示为一个波浪线，其中带有峰和谷。

3. 电池：表示为两条平行的线，下面有一个短的垂直线。

二、开关符号1. 单刀单掷开关：表示为一个连接着直线的弯曲箭头。

2. 双刀双掷开关：由两个单刀开关并排而成，中间有一个连接着的直线。

3. 开关按钮：表示为一个长方形中央有一个小圆点，表示按下按钮时闭合。

三、保护装置符号1. 保险丝：表示为一条细线，中间有一个融化的部分。

2. 断路器：表示为一个中间有一个带有刀片开关的圆圈。

3. 接地符号：表示为一个倒三角形，倒三角形内有一条水平线代表大地。

四、传感器符号1. 温度传感器：表示为一个弯曲的弧线，上面有一个带有"T"字母的小圆点。

2. 压力传感器：表示为一个弯曲的弧线，上面有一个带有"P"字母的小圆点。

3. 光传感器：表示为一个弯曲的弧线，上面有一个带有"L"字母的小圆点。

五、电动机符号1. 直流电动机：表示为一个带有集电刷的圆圈，上面有"+"和"-"表示极性。

2. 交流电动机：表示为两个平行的线，上面有一个绕组。

3. 伺服电动机：表示为一个圆圈，里面有一个带有箭头的弯曲线。

六、电阻符号1. 固定电阻：表示为一个螺旋形。

2. 可变电阻：表示为一个带有箭头的螺旋形，箭头表示可调。

七、变压器符号1. 单相变压器：表示为两个相互连接的线圈。

2. 三相变压器：表示为三组相互连接的线圈。

电气施工图中的一些符号解释符号解释1、电气图中BV-3*2.5PC20WC-SCE是什么意思？BV指聚氯乙烯绝缘绝缘电线，3*2.5指3根芯线为2.5平方毫米粗的导线，PC20WC指电线穿φ20的硬塑料管在墙内暗敷，SCE指在吊顶内穿金属管敷设。

2、电气施工图配电箱中C65N-2/1P,ie=10A,BV(3*2.5)G15-Wc 分别代表什么意思？C65N-2/1P 表示 1P+N 就是单片两进两出 65ABV(3*2.5)G15-Wc是阻燃铜芯线，导线截面是3*2.5平方，钢管敷设，管径是15；敷设在墙内。

3、电气施工图配电箱中C65N-2/1P,IE=10A BV(2*2.5+1*2.5)G15-WE,BE分别代表什么意思？C65N-2/1P 只有一对接点的施耐德牌微断IE=10A 国标额定电流10ABV(2*2.5+1*2.5)不明白BV为铜塑线2*2.5为两根2.5平的铜塑线 1X1.5指地线的截面积，G15为安装设备型号， WE安装方式，BE 沿屋架或跨屋架敷设。

4、L1 C65N-1P+N16A BV-3*2.5 KBG20 ACC WL1 电气系统中表示什么意思？L1 A相，C65N-1P +N16A 施耐德C65N系列断路器双进双出带漏电保护额定电流16A，BV-3*2.5 3根2.5mm2的聚氯乙烯铜导线，KBG20 穿20的KBG管，ACC暗敷在不能进入的顶棚内，WL1 是回路序号。

5、C65N-C10A/1PWL1 BV-3X2.5mm2 JDG20 WC 什么意思？C65N-C10A/1P 断路器（空开允许65的空气开关,也就是漏电保护），10A是最大通过电流，1P是指有几个位，WL1 回路代号，BV-3X2.5mm2 聚氯乙烯绝缘3相线截面积2.5mm2，JDG20－穿直径20的JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)，wc：暗敷设在墙内。

6、C65N-D16A/2P+vigi l△n=30mA是什么意思啊？C65是型号名称，N表示：分断能力为6000A，D表示：D型脱扣曲线，也就是动力保护，比如电动机之类的，16A表示：额定电流为16A，2P表示：2级可以接2个火线或一火线一零线，vigi l△n=30mA表示漏电保护附件，额定剩余动作电流为30mA。
