电气符号和电子符号电线电线代表传导电流的导体。
也称为电源线或电线或电线。
连接线表示两根导线的连接。
点表示连接点。
未连接的电线表示两条未连接的电线/导体。
输入总线代表输入或传入数据的总线。
输出总线表示输出或传出数据的总线。
起点或终点表示起点或终点。
总线线路表示连接在一起形成总线线路的许多导体。
开关按钮（常开）当按下按钮时，该开关处于ON 状态，否则处于OFF 状态。
按钮（常闭）该开关最初处于ON 状态。
释放后将进入OFF 状态。
SPST开关单刀单掷简称SPST。
这充当开/关开关。
极定义了它可以连接的电路数量，而投掷定义了极连接的位置数量。
SPDT开关双刀DPDT 开关单刀双掷简称SPDT。
该开关通过调整其位置允许电流在两个方向中的任意一个方向流动。
单掷开关双刀单掷简称DPST。
该开关可以同时驱动两个电路。
双刀双掷是DPDT 的完整形式。
这样可以通过改变位置来连接四个电路。
继电器开关这代表继电器开关。
这可以使用施加到线圈的直流电压来控制交流负载。
消息来源交流电源直流电源恒流源这代表电路中的交流电源。
这代表直流电源。
它将直流电源应用于电路。
该符号代表提供恒定电流的独立电流源。
受控电流源它是一个依赖电流源。
通常取决于其他来源（电压或电流）。
受控电压源它是一个依赖电压源。
通常取决于其他来源（电压或电流）。
单节电池为电路提供电源。
多节电池多个单节电池或单个大节电池的组合。
电压通常较高。
波浪发生器正弦波发生器代表正弦波发生器。
脉冲发生器表示脉冲或方波发生器。
三角波发生器代表三角波发生器。
地面符号地线相当于理论0V，用作零电位参考。
这是完美导电地球的潜力。
信号地测量信号的参考点。
由于电路中的电压降，电路中可能存在多个信号地。
底盘接地它充当用户和电路之间的屏障，防止触电。
固定电阻器是一种阻止电路中电流流动的器件。
这两个符号用来表示固定电阻。
变阻器它是一个两端可变电阻器。
Preset微型可变电阻它是一个微型可变电阻。
快看！弄懂这些电气电路的图形符号（很全），你再想不会都
难！！电路
快看！弄懂这些电气电路的图形符号（很全），你再想不会都难！！
电路图是电气工程师的基本技能，电路图和配电图上的元器件都是用字母和编码符号来表达的，所以在电路图中，或者在分析电路图的时候，都要对它们的符号有一定的了解。
所以，记住每一条线路的含义，都是至关重要的。
只要我们把每一种电子元件的符号和电学特性都记得清清楚楚，就可以对其进行分析，并加以解决。
以下是一些常见的电气符号！小伙伴们抓紧学起来吧！
图片有点长，可以放大看噢！#自动化控制##PLC##电工交流圈#。
×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A. BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。
2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。
•电容符号：表示电容元件，用于储存和释放电荷。
•电感符号：表示电感元件，用于储存和释放磁能。
2.3 连接符号•直线：表示两点之间的连接。
•箭头：表示一个信号的流向。
2.4 开关符号•开关符号：用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。
•温度传感器符号：表示温度传感器，用于感测环境温度。
•压力传感器符号：表示压力传感器，用于感测环境压力。
2.6 运算符号•比较符号：用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号：表示电源。
•发电机符号：表示发电机，用于产生电能。
•电动机符号：表示电动机，用于转化电能为机械能。
2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。
•放大器符号：表示信号放大器，用于放大弱信号。
2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。
•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。
•电路开关符号：表示电路开关，用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况，添加合适的注释和标记。
5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。
×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动。
电气图形符号大全强电系统图符号表示含义汇总电气图形符号在电气工程中起到重要的作用，能够精确且简洁地表示不同元件、设备及其功能。
强电系统是电力系统中的一个重要组成部分，涉及高电压、高电流等特点，因此其图形符号的表示意义也相对复杂。
本文将为您介绍电气图形符号的大全，包括强电系统图符号的表示含义汇总。
第一部分：电气图形符号大全在电气工程中，电气图形符号主要用于绘制电路图、电气原理图等，以表示电器元件、电器设备及其功能。
以下是一些常见的电气图形符号：1. 电源：代表电路的能量来源，通常表示为一个圆形或长方形，内部标注正负极。
2. 电池：表示电源的一种常见形式，通常用一个或多个平行线来表示。
3. 开关：用于控制电路通断的元件，通常用一个或多个交叉线来表示。
4. 灯泡：用于表示电路中的光源，常见的图形符号是一个泡形，中间带有线代表灯丝。
5. 电阻器：表示电路中的电阻元件，通常用一个波浪线表示。
6. 电容器：表示电路中的电容元件，通常用两个平行线表示，并在中间加上一个小弯曲线。
7. 电感器：表示电路中的电感元件，通常用一个平行线和一个小弯曲线表示。
8. 传感器：表示能够将某种物理量转换为电信号输出的元件，不同类型的传感器有不同的图形符号。
9. 变压器：用于改变电压大小的元件，通常用两个并排的圆形表示。
10. 发电机：表示能够将机械能转换为电能的设备，通常用一个波浪线表示。
以上仅是电气图形符号大全中的一部分，在实际应用中还有很多其他的符号。
通过合理运用这些符号，可以清晰地表示电路结构、功能关系及设计意图。
第二部分：强电系统图符号表示含义汇总强电系统是指额定电压高于220V的电力系统，包括高压配电系统、发电系统、变电站等。
其图符号的表示含义相对复杂，以下是一些常见的强电系统图符号及其含义：1. 断路器：用于控制电路的开关，能够承受和断开较高电流。
2. 隔离开关：用于隔离或切断电路，通常用于对设备进行维修或检修。
3. 熔断器：用于保护电路和设备，当电流超过额定值时会自动断开。
电气原理图常用符号
1. 平行线：两条平行线之间用较短的斜线连接。
2. 直线：用一条直线表示。
3. 角：两条直线交汇形成一个角，角的两边用直线表示，角尖用一个小圆点表示。
4. 箭头：表示电流的方向，箭头指向沿着电流的流动方向。
5. 电源：一条短直线和一个长直线表示，短直线表示正极，长直线表示负极。
6. 开关：用一个直线连接两条平行线，表示开关的开闭。
7. 电阻：一个平行线与中间相连的直线表示。
8. 电感：两个半圆线和直线相连表示。
9. 电容：两条平行线和中间相连的直线表示。
10. 变压器：两组平行线和相连的直线表示，表示电压的变换。
11. 二极管：一个三角形和一个线段表示，三角形表示二极管
的箭头方向。
12. 三极管：三个箭头方向相反的箭头组成一个三角形。
13. 晶体管：三个箭头方向一致的箭头组成一个三角形。
14. 电池：用一个长直线和两个短直线表示，长直线表示正极，短直线表示负极。
15. 圆圈：圆圈内画上字母或符号表示特定的组件或设备。
×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用) 112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128烟129易爆气体130 手动启动CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中 C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A. BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。
电气一次符号————————————————————————————————作者：————————————————————————————————日期：电气一次符号序号图形符号说明1 开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8熔断器式断路器9 断路器10 隔离开关11熔断器一般符号12 跌落式熔断器13 熔断器式开关14熔断器式隔离开关15熔断器式负荷开关图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30先断后合的转换触点图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米天天电气,画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电气图用图形符号事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米电气图用图形符号明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米序号图形符号说明131 电铃132扬声器133发声器134电话机135照明信号136 手动报警器137 感烟火灾探测器138 天天电气社区感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯)145警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号电气图用图形符号153卤代烷消防设备辅助符号序号国家标准图形符号说明机械控制1机械的连接气动的连接液压的连接2具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器电气图用图形符号14脱开的机械联轴器15连接的机械联轴器操作件和操作方法17 一般情况下手动控制18受限制的手动控制19 拉拔控制20 旋转控制。
电气图形符号大全电气图形符号是电路图中用来表示电气元器件和连接关系的符号，是电气工程中必备的知识。
本文将介绍电气图形符号的常见分类和用法，以帮助读者更好地理解和应用电气图形符号。
一、导线和连接符号1. 直线（——）表示导线，用于连接各种电气元件。
2. 点（•）表示导线的连接点，也可以表示电气元件的连接点。
二、电源和电池符号1. 电源符号（＋、－）表示直流电源，＋表示正极，－表示负极。
2. 电池符号（＋、－）表示电池，＋表示正极，－表示负极。
三、电气元件符号1. 电阻符号（）表示电阻，表示通过电阻元件的电流。
2. 电容符号（）表示电容，表示电容元件的存储电荷能力。
3. 电感符号（）表示电感，表示电感元件对电流的阻抗。
四、开关和按键符号1. 开关符号（□）表示开关，□表示开关的通断状态。
2. 按键符号（△）表示按键，△表示按键的操作方式。
五、传感器符号1. 光敏传感器符号（﹤﹥）表示光敏传感器，﹤表示光的输入端，﹥表示电信号的输出端。
2. 温敏传感器符号（○●）表示温敏传感器，○表示温度的输入端，●表示电信号的输出端。
六、控制元件符号1. 电磁继电器符号（Ｍ）表示电磁继电器，Ｍ表示继电器的控制信号。
2. 开关型继电器符号（≡）表示开关型继电器，≡表示继电器的通断状态。
七、仪器和设备符号1. 电压表符号（Ｖ）表示电压表，Ｖ表示测量电压的位置。
2. 电流表符号（Ａ）表示电流表，Ａ表示测量电流的位置。
总结：本文介绍了电气图形符号的常见分类和用法，包括导线和连接符号、电源和电池符号、电气元件符号、开关和按键符号、传感器符号、控制元件符号以及仪器和设备符号。
掌握这些电气图形符号的意义和用法，对于理解电路图、布线和故障排查都非常重要。
希望本文能够帮助读者更好地应用电气图形符号，提高电气工程能力。
100种电气图形符号大全（包括隔离开关、熔断器式负荷开关等电气图形符号）开关多级开关一般符号单线表示多级开关一般符号多线表示KM接触器负荷开关号QF隔离开关QS熔断器一般符号FU跌落式熔断器FF熔断器式开关熔断器式隔离开关熔断器式负荷开关当操作器件被吸合时延时闭合的动合触点当操作器件被释放时延时闭合的动合触点当操作器件被释放时延时闭合的动断触点电气图用图形符号当操作器件被吸合时延时闭合的动断触点SB旋钮开关、旋转开关热敏开关，动合触点注热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点具有热元件的气体放电管荧光灯起动器动合注当操作器件被吸合或释放时，暂时闭合的过渡动合触点插头插头和插座接通的连接片换接片双绕组变压器三绕组变压器自耦变压器TA具有有载分接开关的三相三绕组变压器，有中性点引出线的星形三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接操作器件一般符号具有两个绕组的操作器件组合表示法气体继电器自动重闭合器件电阻器一般符号可变电阻器可调电阻器预调电位器电容器一般符号可变电容器可调电容器指示仪表PV 电压表PA 电流表无功电流表电气图形符号最大需量指示器PR 无功功率表PWPF 频率表温度计、高温计转速表安培小时计PJPJR带发送器电能表由电能表操纵的遥测仪表列架一般符号控制及信号线路原电池或蓄电池原电池组或蓄电池组带抽头的原电池组或蓄电池组接地一般符号无噪声接地保护接地等电位电缆终端头电力电缆直通接线盒控制和指示设备报警启动装置线型探测器火灾报警装置烟易爆气体。
电气符号图文解说符号FU说明熔断器，1.正常情况下接通和断开高压电路中的空载及负荷电流.2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。
我们可以认为断路器就是一种开关,它和其他普通开关的不同点主要在:1.适用电压等级高2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等3.灭弧能力强,效果好。
4、熔断器的使命是一次性的，熔断之后必须更换。
目前熔断器一般适用于控制回路。
符号FR说明热继电器的作用是电动机过负荷时自动切断电源，热继电器的构造是两片膨胀系数不同的金属片构成，电流过大时膨胀系数大的先膨胀，起到切断电源的作用。
热继电器动作后有人工复位和自动复位。
热继电器需要与交流接触器配合使用。
符号KM说明接触器，交流接触器与直流接触器的符号一样（交流接触器和直流接触器的主要区别；就是在铁芯和线圈上。
交流接触器电磁铁芯存在涡流，所以电磁铁芯做成一片一片叠加在一起。
过零瞬间防止电磁释放，在电直流接触器电磁铁芯是整体铁芯，线圈细长，匝数特别多。
如果把交、直流接触器接错了，就是直流电接交流接触器，线圈马上烧。
交流电接直流接触器，接触器无法吸合。
另外在主、辅助接点上，直流接触器调整簧等可以作延时用，直流接触器主接点有一消弧线圈。
一般直流接触器只有一个或两个主接点。
辅助接点没有什么区别），交流接触器一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，KM利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
从而起到远程控制或弱电控制强电的功能.此外，KM还具有低电压释放保护作用（电压低，电流就大，可能会在很短时间内烧毁用电设备。
低电压释放是接触器保护自身线圈，以及用电设备的手段之一，当电压低到一定值时，线圈产生的磁场减弱，即没劲，在弹簧力的作用下使街铁复位，辅助触点断开，切断其控制回路，同时主触头断开，切断主回路）。
符号K说明继电器，在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器（继电器原理图）。
【继电器与接触器的区别：电磁式的继电器和接触器，它们的工作原理应该说是一样的。
有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。
如何区别呢？区别的方法就是看它们具体的用途了。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。
接触器主要作用是用来接通或断开主电路的。
所谓主电路是指一个电路工作与否是由该电路是否接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控制电路大。
因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。
如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。
即将继电器作为接触器使用。
但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。
这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器了。
】符号KA说明中间继电器：新国标对中间继电器的定义是K，老国标是KA。
中间继电器用于继电保护与自动控制系统中，以增加触点的数量及容量。
它主要用于在控制电路中用来放大驱动信号，实现电路逻辑控制。
中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
一般是直流电源供电，少数使用交流供电。
符号KT说明时间继电器是一种从得到输入信号（线圈的通电或断电）开始，经过一个预先设定的时延后才输出信号（触点的闭合或断开）的继电器。
根据延时方式的不同，可分为通电延时继电器和断电延时继电器。
通电延时继电器接受输入信号后，延迟一定的时间输出信号才发生变化。
而当输入信号消失后，输出信后瞬时复位。
断电延时继电器接受输入信号后，瞬时产生输出信号。
而当输入信号消失后,延迟一定的时间输出信号才复位。
符号KS说明速度继电器：速度继电器（转速继电器）又称反接制动继电器。
它的主要结构是由转子、定子及触点三部分组成。
速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当三相电源的相序改变以后，产生与实际转子转动方向相反的旋转磁场，从而产生制动力矩。
因此，使电动机在制动状态下迅速降低速度。
在电机转速接近零时立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。
【图1a是速度继电器的示意图。
速度继电器的转轴与电动机转轴连在一起。
在速度继电器的转轴上固定着一个圆柱形的永久磁铁；磁铁的外面套有一个可以按正、反方向偏转一定角度的外环；在外环的圆周上嵌有鼠笼绕组。
当电动机转动时外环的鼠笼绕组切割永久磁铁的磁力线而产生感生电流，并产生转矩，使外环随着电动机的旋转方向转过一个角度。
这时固定在外环支架上的顶块顶着动触头，使其一组触头动作。
若电动机反转，则顶块拨动另一组触头动作。
当电动机的转速下降到100r/min左右，由于鼠笼绕组的电磁力不足，顶块返回，触头复位。
因继电器的触头动作与否与电动机的转速有关，所以叫速度继电器，又因速度继电器用于电动机的反接制动，故也称其为反接制动继电器。
图1b为速度继电器的符号。
（图1: 速度继电器1－外环2－鼠笼绕组3－永久磁铁4－顶块5－动触点6－静触点）使用速度继电器作反接制动时，应将永久磁铁装在被控制电动机的同一根轴上，而将其触头串联在控制电路中，与接触器、中间继电器配合，以实现反接制动。
】符号KV说明电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
当电路中电压达到整定值，该继电器的触点就发生切换动作的，叫电压继电器。
其电磁线圈的阻抗值大，线圈电流往往只有若干毫安。
该继电器并联在电路中。
主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。
继电器的动作：对于过电流(压)继电器，电流(压)升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。
当电流(压)降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。
欠电压继电器：电路正常工作时，欠电压继电器吸合，当电路电压减小到某一整定值以下时（40%~70%UN），欠电压继电器释放，对电路实现欠电压保护。
过电压继电器：电路正常工作时，过电压继电器不动作，当电路电压超过到某一整定值是（一般为105%~120%UN），过电压继电器吸合，对电路实现过电压保护。
零电压继电器：当电路电压降到10%~35%UN时释放，对电路实行零电压保护。
符号KA说明电流继电器是串联在电路中使用的，继电器线圈本身内阻极低，不致影响电路的状态，当电路中通过大电流时动作，同样可以整定某个电流为动作电流值，常用作电力系统的过流保护等处。
当电路中电流达到整定值，该继电器的触点就发生切换动作的，叫电流继电器。
其电磁线圈的阻抗值很小，线圈电流往往达到1-5安培。
该继电器串联在电路中。
欠电流继电器：电路正常工作时，欠电流继电器吸合，当电路电流减小到某一整定值以下时（10%~20%IN），欠电流继电器释放，对电路实现欠电流保护。
过电流继电器：电路正常工作时，过电流继电器不动作，当电路电流超过到某一整定值是（一般为110%~400%IN），过电流继电器吸合，对电路实现过电流保护。
符号KP说明压力继电器：1.压力继电器，液压术语，是液压系统中当流体压力达到预定值时，使电接点动作的元件。
2.是将压力转换成电信号的液压元器件，客户根据自身的压（压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。
当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。
压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。
下面对柱塞式压力继电器（见图）的工作原理作一介绍：当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。
改变弹簧1的压缩量，可以调节继电器的动作压力。
应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。
注意：压力继电器必须放在压力有明显变化的地方才能输出电信号。
若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。
）符号SQ说明行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。
利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。
通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

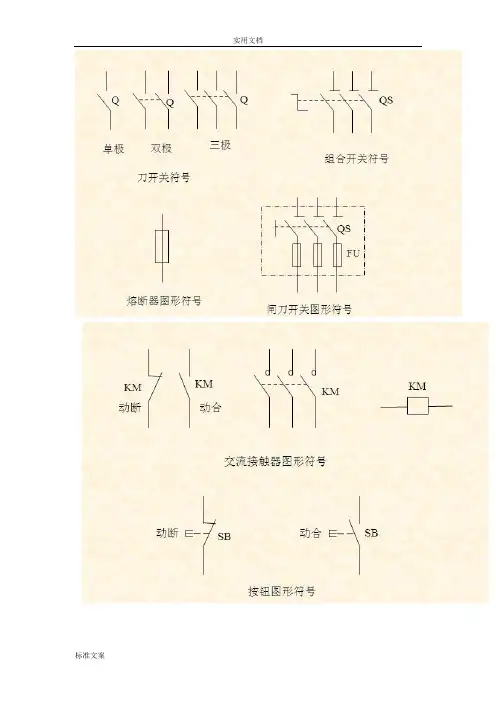

符号QS说明负荷开关、控制开关、隔离开关、旋钮开关四者符号都为QS。
四者区别：隔离开关——只能开断和接通系统空载电流，并且作为主接线系统明显断开点，在检修过程中作为系统明显断开点，但不具备灭弧作用，不能带负荷操作负荷开关——可以开断和接通系统正常负载电流，但不能分断系统故障电流。
旋钮开关——有可复位的，有两档的即开、关状态转换，有三档的一般用于手动、自动、停止转换。
控制开关——用于电气控制和热工仪表的过程控制时的一种特殊开关。
具体有定位操作、自复操作、定位-自复操作、闭锁操作、定位-闭锁操作、自复-定位-闭锁操作等功能。
如有侵权请联系告知删除，感谢你们的配合！。
