变频器及变频器的参数设置变频器（VFD）是一种能够改变电源频率和电压以控制电机速度的设备。
它在工业自动化和电机驱动系统中得到广泛应用。
变频器的参数设置对于电机的运行效率、性能和寿命有着重要影响。
下面将对变频器及其参数设置进行详细介绍。
一、变频器的基本原理变频器主要由整流部分、滤波部分、逆变部分和控制部分组成。
整流部分将交流电转换为直流电，滤波部分将直流电滤波，逆变部分将滤波后的直流电转换为交流电，并通过控制部分改变输出的频率和电压，从而控制电机的转速。
变频器的控制部分包含了许多参数，通过调整这些参数，可以设置变频器的性能和工作方式。
二、变频器参数设置1.频率设置频率设置是变频器参数设置中最基本的一项。
变频器可以控制电机的输出频率，因此需要根据实际需求进行合理设置。
频率设置一般涉及到最小频率、最大频率和频率分辨率等参数。
最小频率是指变频器能够输出的最低频率，一般是根据电机的额定转速来确定的。
最大频率是指变频器能够输出的最高频率，一般根据电机的最高转速和电机类别来确定。
频率分辨率是指变频器对频率进行调整的最小单位，它决定了变频器对电机速度的调控精度。
2.电压设置电压设置是变频器参数设置中的另一重要项。
变频器可以控制电机的输出电压，因此需要根据电机的额定电压来进行合理设置。
电压设置一般涉及到最小电压、最大电压和电压分辨率等参数。
最小电压是指变频器能够输出的最低电压，一般是根据电机的额定电压来确定的。
最大电压是指变频器能够输出的最高电压，一般根据电机的绝缘等级和额定电压来确定。
电压分辨率是指变频器对电压进行调整的最小单位，它决定了变频器对电机转矩的调控精度。
3.过载保护设置过载保护设置是变频器参数设置中的一项重要保护功能。
过载保护功能可以保护电机免受过载损坏。
在设置过载保护功能时，一般涉及到额定电流和过载百分比等参数。
额定电流是指电机在额定负载下所需的电流，一般是由电机制造商提供的。
过载百分比是指超过额定电流的百分比，一般设置为电机额定电流的百分之几。
变频器的参数及其选择方法随着现代工业的发展，变频器作为一种重要的电气设备，在各个行业中得到了广泛应用。
变频器的参数设置和选择对于设备的稳定运行和性能表现起着至关重要的作用。
本文将介绍变频器的参数及其选择方法，帮助读者更好地了解和应用变频器。
一、变频器的参数1. 额定输入功率（Pn）：变频器的额定输入功率是指变频器可以连续正常运行的功率。
在选型时，需要根据所需的负载功率来选择合适的额定输入功率。
2. 额定输出电流（In）：额定输出电流是指变频器能够提供给负载的最大电流。
在选型时，需要根据负载的性质和所需的工作电流来确定合适的额定输出电流。
3. 输入电压范围（V）：输入电压范围是指变频器可以正常工作的电压范围。
在选型时，应根据现场的电源电压情况选择适当的输入电压范围。
4. 输出电压范围（V）：输出电压范围是指变频器可以输出的电压范围。
在选型时，应根据负载设备对电压稳定性的要求选择合适的输出电压范围。
5. 短路保护：短路保护是变频器的一项重要功能，能够在发生短路时及时切断输出电流，保护设备和使用者的安全。
6. 过载保护：过载保护是变频器的另一项重要功能，能够在负载过载时及时切断输出电流，保护设备免受损坏。
7. 控制方式：变频器的控制方式有多种，如电压控制、速度控制和转矩控制等。
在选型时应根据具体的应用需求选择合适的控制方式。
二、变频器的选择方法1. 确定负载类型：首先需要确定所需控制的负载类型，如电动机、泵、风机等。
不同的负载类型对变频器的要求不同，因此在选型时需要明确负载类型。
2. 计算负载功率：根据实际负载工作条件和负载参数，计算负载功率。
负载功率是选择变频器的重要依据，应精确计算以确保变频器能够满足负载需求。
3. 分析负载特性：根据负载的启动特性、工作特性和负载惯量等参数，分析负载对变频器的要求。
例如，对于负载惯量大的设备，需要选择具有较强驱动能力的变频器。
4. 选择合适的变频器：根据前述确定的参数要求，选择具有合适额定输入功率、额定输出电流、输入电压范围和输出电压范围等参数的变频器。

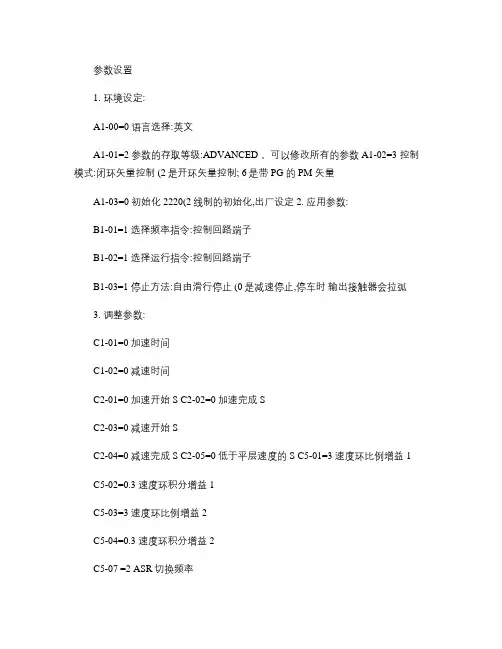

参数设置1. 环境设定:A1-00=0 语言选择:英文A1-01=2 参数的存取等级:ADVANCED 。
可以修改所有的参数 A1-02=3 控制模式:闭环矢量控制 (2是开环矢量控制; 6是带 PG 的 PM 矢量A1-03=0 初始化 2220(2线制的初始化,出厂设定 2. 应用参数:B1-01=1 选择频率指令:控制回路端子B1-02=1 选择运行指令:控制回路端子B1-03=1 停止方法:自由滑行停止 (0是减速停止,停车时输出接触器会拉弧3. 调整参数:C1-01=0 加速时间C1-02=0 减速时间C2-01=0 加速开始 S C2-02=0 加速完成 SC2-03=0 减速开始 SC2-04=0 减速完成 S C2-05=0 低于平层速度的 S C5-01=3 速度环比例增益 1C5-02=0.3 速度环积分增益 1C5-03=3 速度环比例增益 2C5-04=0.3 速度环积分增益 2C5-07 =2 ASR切换频率C5-09=3 速度环比例增益 3C5-10=0.3 速度环积分增益 3C6-02=3 载波频率 8KHZ 设 2是(5KHZC6-03=8KHZ 载波频率上限C6-09=0 旋转型自学习载波频率选择 (0=5KHZ;1=C6-03 C6-10=12. 指令参数:d1-01=0HZ(异步d1-02=5HZ(异步d1-03=2HZ(异步d1-04=3HZ (异步d1-05=10 (异步d1-06=30 (异步d1-07=40 (异步d1-08=50 (异步5. 电机参数:E1-01=380 输入电压设定E1-04=50 最高输出频率(注意:闭环和开环切换时会变 60HZ E1-05=380 电机最高电压E1-06=50 基频(注意:闭环和开环切换时会变 60HZ电机需要设定以下参数 :T1-01 选择自学习模式 0:旋转 1:静止 4:磁极自学习(同步异步电机自学习参数: T1-02 电机输出功率(按铭牌设T1-03 电机额定电压 (按铭牌设T1-04 电机额定电流(按铭牌设T1-05 电机的基频 (按铭牌设T1-06 电机的极数(按铭牌设T1-07 电机基本转速 (按铭牌设T1-08 自学习时的脉冲数同步电机自学习参数:T2-01 电机额定容量 KW(按铭牌设T2-02 电机基本转速 (按铭牌设T2-03 电机额定电压 (按铭牌设T2-04 电机额定电流(按铭牌设T2-05 电机的极数(按铭牌设T2-06 电机的 d 轴电感T2-08 电机的感应电压系数T2-09 自学习时的 PG 脉冲数T2-10 电机感应电压的计算选择 T2-08的输入选择:0无效; 1自动输入有效故障代码及解决对策:OC 过电流(该故障通常是由于编码器出现问题而引起 GF 接地故障(该故障通常是变频输出接触器非零电流释放而引起PUF 直流侧保险丝熔断(属于硬件故障,一般制动晶体管损坏所引起SC 负载短路(两种可能 1。
变频器基本参数设置、调试方法及步骤一、电子热过载保护：本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
二、频率限制：即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。
在应用中按实际情况设定即可。
此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。
三、偏置频率：有的又叫偏差频率或频率偏差设定。
其用途是当频率由外部模拟信号(电压或电流)进行设定时，可用此功能调整频率设定信号最低时输出频率的高低，如图1。
有的变频器当频率设定信号为0%时，偏差值可作用在0～fmax范围内，有的变频器(如明电舍、三垦)还可对偏置极性进行设定。
如在调试中当频率设定信号为0%时，变频器输出频率不为0Hz，而为xHz，则此时将偏置频率设定为负的xHz即可使变频器输出频率为0Hz。
四、频率设定信号增益：此功能仅在用外部模拟信号设定频率时才有效。
它是用来弥补外部设定信号电压与变频器内电压(+10v)的不一致问题；同时方便模拟设定信号电压的选择，设定时，当模拟输入信号为最大时(如10v、5v或20mA)，求出可输出f/V图形的频率百分数并以此为参数进行设定即可；如外部设定信号为0～5v时，若变频器输出频率为0～50Hz，则将增益信号设定为200%即可。
五、转矩限制：可分为驱动转矩限制和制动转矩限制两种。
它是根据变频器输出电压和电流值，经CPU进行转矩计算，其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。
