多晶硅与少子寿命分布

世界上最纯的物质：硅硅，是人类在世界上提得最纯的物质，目前人类能够得到的最纯的硅，纯度是99.99999999999999%，估计读者们数不过来，告诉您吧，是16个9。

但是，纯硅虽然也有半导体的性质，却是一种没有什么实际用处的半导体。

真正要制作能够使用的半导体器件，包括太阳能电池，就要在其中添加一些杂质，常见的是磷和硼。

也有镓、砷、铝和其它一些元素。

杂质的作用，总体上来说，是调节硅原子的能级，学过半导体或固体物理的人知道，由于晶体结构的原因，固体中的全部原子的各能级形成了能带，硅通常可以分为三个能带，最上面是导带，中间是禁带，下面是价带。

如果以火车为比喻的话，那么，导带是火车，价带是站台，禁带则是站台与火车之间的间隙。

如果所有的自由电子都在价带上，那么，这个固体就是绝缘体,这就好比人站在站台上，是到不了别处的；如果所有的自由电子都在导带上，那么这个固体就是导体，这就好象人上了火车，可以周游全国了。

半导体的自由电子平时在价带上，但受到一些激发的时候，如热、光照、电激发等，部分自由电子可以跑到导带上去，显示出导电的性质，所以称为半导体。

硅就是这样一种半导体，但由于纯硅的导带和价带的距离过大（也称为禁带过宽，），这就好像是就是站台离火车太远，一般的人很难从站台跳到火车上去一样，通常只有很少量的电子能够被从价带激发到导带上，所以纯硅的半导体性质比较微弱，不能直接应用。

有用且必需的杂质为了解决这个问题，科学家们想出了添加杂质的方法，这些杂质在导带和禁带之间形成杂质能级，这些杂质能级要么距离导带很近（如磷），是提供电子的，称为施主能级；要么距离价带很近（如硼），是接受电子的，称为受主能级。

这样，一些很小的激发就可以使硅具有导电的性质。

这就好比在车站和站台之间，加一些垫脚的石凳，离站台近的，就是受主能级，离火车近的，是施主能级。

能够提供施主能级或受主能级的杂质，分别称为施主杂质和受主杂质，这些，当然是有用的杂质。

太阳能电池用多晶硅材料少数载流子寿命的测试邵铮铮;李修建;戴荣铭【摘要】The minority carrier lifetime in p-typed polycrystalline silicon used for solar cells was tested by the high frequency photoconductivity decay method,and the influence of photo injection intensity on the testing re-sult was analyzed in detail. The results show that the decay curve is not exponential damping in a wide area near the peak point,until the signal fade down to lower than half value. In addition,the measured value of the minority carrier lifetime is reduced when reinforcing the photo injection intensity. Based on the surface recom-bination effect and grain boundary recombination effect of the non-equilibrium carriers, we interpreted this physical phenomenon appropriately.%采用高频光电导衰退法测试了太阳能电池用p型多晶硅片的少数载流子寿命，细致分析了光注入强度对测试结果的影响。

结果显示光电导衰减曲线在靠近尖峰处较宽的时间区域内并按非指数规律快速衰减，当信号衰减到一定程度后逐渐接近指数规律，且随着光注入强度增大，少子寿命的测量结果显著减小。

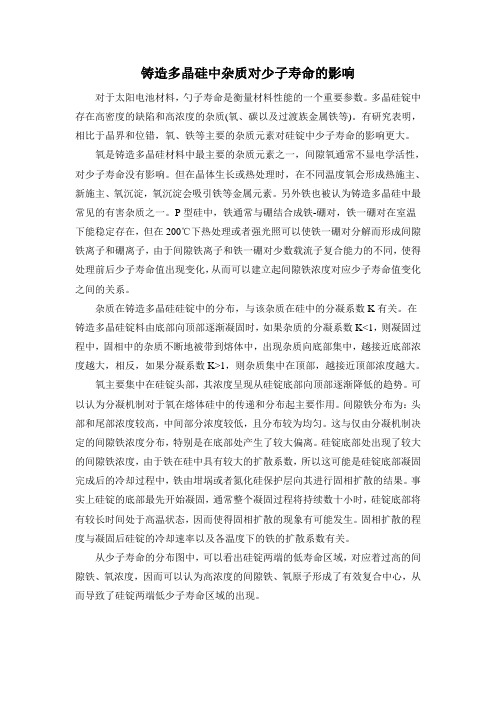

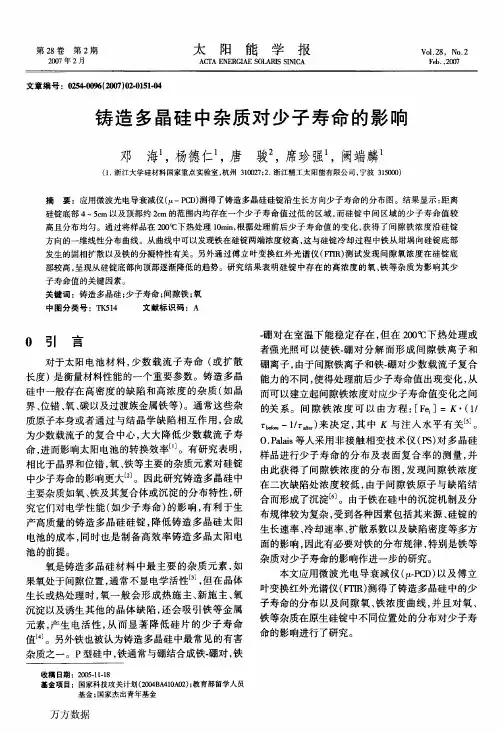

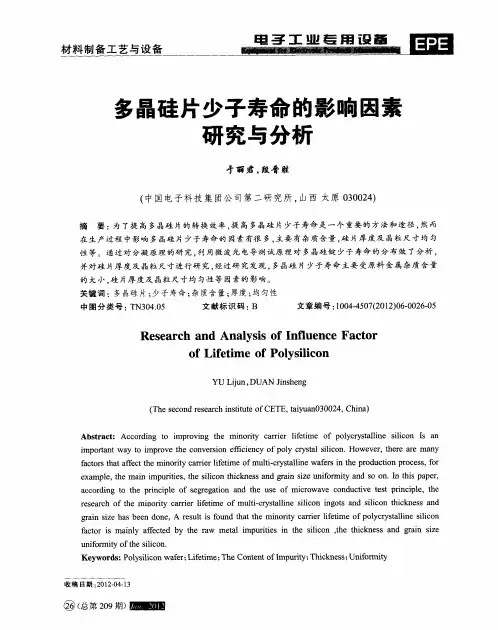

铸造多晶硅中杂质对少子寿命的影响对于太阳电池材料，勺子寿命是衡量材料性能的一个重要参数。

多晶硅锭中存在高密度的缺陷和高浓度的杂质(氧、碳以及过渡族金属铁等)。

有研究表明，相比于晶界和位错，氧、铁等主要的杂质元素对硅锭中少子寿命的影响更大。

氧是铸造多晶硅材料中最主要的杂质元素之一，间隙氧通常不显电学活性，对少子寿命没有影响。

但在晶体生长或热处理时，在不同温度氧会形成热施主、新施主、氧沉淀，氧沉淀会吸引铁等金属元素。

另外铁也被认为铸造多晶硅中最常见的有害杂质之一。

P型硅中，铁通常与硼结合成铁-硼对，铁一硼对在室温下能稳定存在，但在200℃下热处理或者强光照可以使铁一硼对分解而形成间隙铁离子和硼离子，由于间隙铁离子和铁一硼对少数载流子复合能力的不同，使得处理前后少子寿命值出现变化，从而可以建立起间隙铁浓度对应少子寿命值变化之间的关系。

杂质在铸造多晶硅硅锭中的分布，与该杂质在硅中的分凝系数K有关。

在铸造多晶硅锭料由底部向顶部逐渐凝固时，如果杂质的分凝系数K<1，则凝固过程中，固相中的杂质不断地被带到熔体中，出现杂质向底部集中，越接近底部浓度越大，相反，如果分凝系数K>1，则杂质集中在顶部，越接近顶部浓度越大。

氧主要集中在硅锭头部，其浓度呈现从硅锭底部向顶部逐渐降低的趋势。

可以认为分凝机制对于氧在熔体硅中的传递和分布起主要作用。

间隙铁分布为：头部和尾部浓度较高，中间部分浓度较低，且分布较为均匀。

这与仅由分凝机制决定的间隙铁浓度分布，特别是在底部处产生了较大偏离。

硅锭底部处出现了较大的间隙铁浓度，由于铁在硅中具有较大的扩散系数，所以这可能是硅锭底部凝固完成后的冷却过程中，铁由坩埚或者氮化硅保护层向其进行固相扩散的结果。

事实上硅锭的底部最先开始凝固，通常整个凝固过程将持续数十小时，硅锭底部将有较长时间处于高温状态，因而使得固相扩散的现象有可能发生。

固相扩散的程度与凝固后硅锭的冷却速率以及各温度下的铁的扩散系数有关。

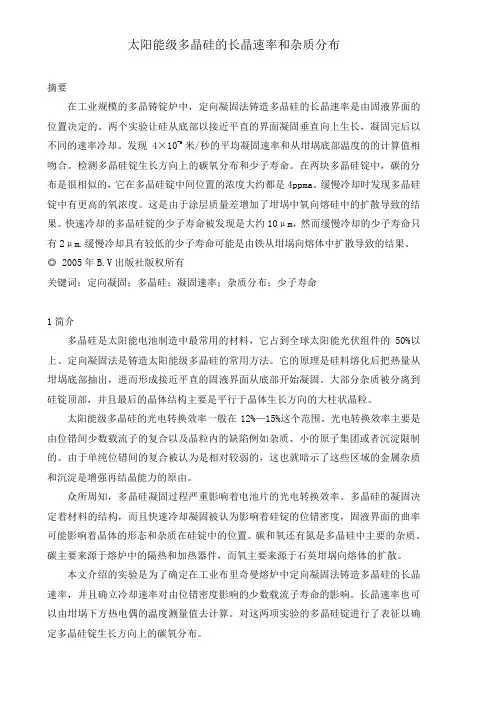

太阳能级多晶硅的长晶速率和杂质分布摘要在工业规模的多晶铸锭炉中，定向凝固法铸造多晶硅的长晶速率是由固液界面的位置决定的。

两个实验让硅从底部以接近平直的界面凝固垂直向上生长，凝固完后以不同的速率冷却。

发现4×10-6 米/秒的平均凝固速率和从坩埚底部温度的的计算值相吻合。

检测多晶硅锭生长方向上的碳氧分布和少子寿命。

在两块多晶硅锭中，碳的分布是很相似的，它在多晶硅锭中间位置的浓度大约都是4ppma。

缓慢冷却时发现多晶硅锭中有更高的氧浓度。

这是由于涂层质量差增加了坩埚中氧向熔硅中的扩散导致的结果。

快速冷却的多晶硅锭的少子寿命被发现是大约10μm，然而缓慢冷却的少子寿命只有2μm.缓慢冷却具有较低的少子寿命可能是由铁从坩埚向熔体中扩散导致的结果。

◎ 2005年B.V出版社版权所有关键词：定向凝固；多晶硅；凝固速率；杂质分布；少子寿命1简介多晶硅是太阳能电池制造中最常用的材料，它占到全球太阳能光伏组件的50%以上。

定向凝固法是铸造太阳能级多晶硅的常用方法。

它的原理是硅料熔化后把热量从坩埚底部抽出，进而形成接近平直的固液界面从底部开始凝固。

大部分杂质被分离到硅锭顶部，并且最后的晶体结构主要是平行于晶体生长方向的大柱状晶粒。

太阳能级多晶硅的光电转换效率一般在12%—15%这个范围。

光电转换效率主要是由位错间少数载流子的复合以及晶粒内的缺陷例如杂质、小的原子集团或者沉淀限制的。

由于单纯位错间的复合被认为是相对较弱的，这也就暗示了这些区域的金属杂质和沉淀是增强再结晶能力的原由。

众所周知，多晶硅凝固过程严重影响着电池片的光电转换效率。

多晶硅的凝固决定着材料的结构，而且快速冷却凝固被认为影响着硅锭的位错密度，固液界面的曲率可能影响着晶体的形态和杂质在硅锭中的位置。

碳和氧还有氮是多晶硅中主要的杂质。

碳主要来源于熔炉中的隔热和加热器件，而氧主要来源于石英坩埚向熔体的扩散。

本文介绍的实验是为了确定在工业布里奇曼熔炉中定向凝固法铸造多晶硅的长晶速率，并且确立冷却速率对由位错密度影响的少数载流子寿命的影响。

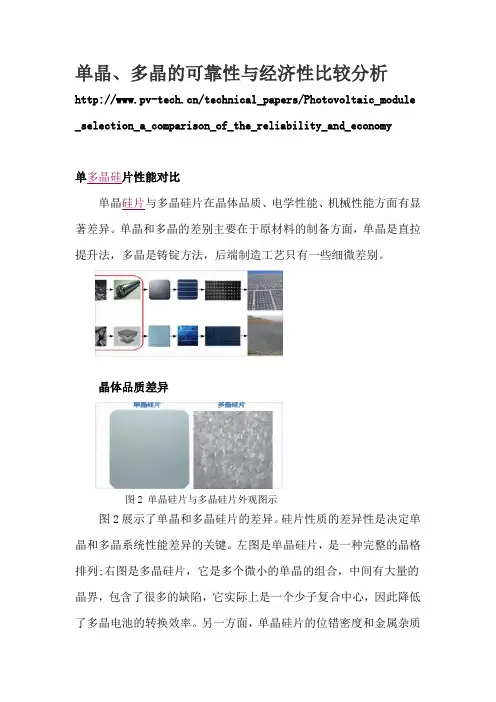

单晶、多晶的可靠性与经济性比较分析/technical_papers/Photovoltaic_module _selection_a_comparison_of_the_reliability_and_economy单多晶硅片性能对比单晶硅片与多晶硅片在晶体品质、电学性能、机械性能方面有显著差异。

单晶和多晶的差别主要在于原材料的制备方面，单晶是直拉提升法，多晶是铸锭方法，后端制造工艺只有一些细微差别。

晶体品质差异图2 单晶硅片与多晶硅片外观图示图2展示了单晶和多晶硅片的差异。

硅片性质的差异性是决定单晶和多晶系统性能差异的关键。

左图是单晶硅片，是一种完整的晶格排列;右图是多晶硅片，它是多个微小的单晶的组合，中间有大量的晶界，包含了很多的缺陷，它实际上是一个少子复合中心，因此降低了多晶电池的转换效率。

另一方面，单晶硅片的位错密度和金属杂质比多晶硅片小得多，各种因素综合作用使得单晶的少子寿命比多晶高出数十倍，从而表现出转换效率优势。

单晶是一种完整的晶格排列，在同样的切片工艺条件下表面缺陷少于多晶，在电池制造环节，单晶电池的碎片率也是小于1%的，通常情况下是0.8%左右。

单晶硅片可以稳定应用金刚线切割工艺，显著降低切片成本，并提高电池转换效率。

对多晶而言，晶体结构的缺陷导致在电池环节的碎片率一般大于2%，并且硅片切割工艺的改进难度很大，因为它没法用金刚线切割，只能用传统的砂线来切，成本上基本没有多大的下降空间。

电学性能差异图3 单晶与多晶少子寿命分布比较图3是单多晶的少子寿命对比。

蓝色代表少子寿命较高的区域，红色代表少子寿命较低的区域。

很明显，单晶的少子寿命是明显高于多晶的。

机械性能差异图4 单晶硅片与多晶硅片机械性能比较图4是单晶硅片和多晶硅片的机械性能电脑分析对比数据。

可以看出，多晶硅片的最大弯曲位移比单晶硅片低1/4，因此在电池的生产和运输过程中更容易破碎。

我们今天讲电站的质量问题，很重要的一点，组件在运输安装过程中可能产生电池片破碎、隐裂等问题，相对多晶而言，单晶在运输中的抗破坏性能比较好。

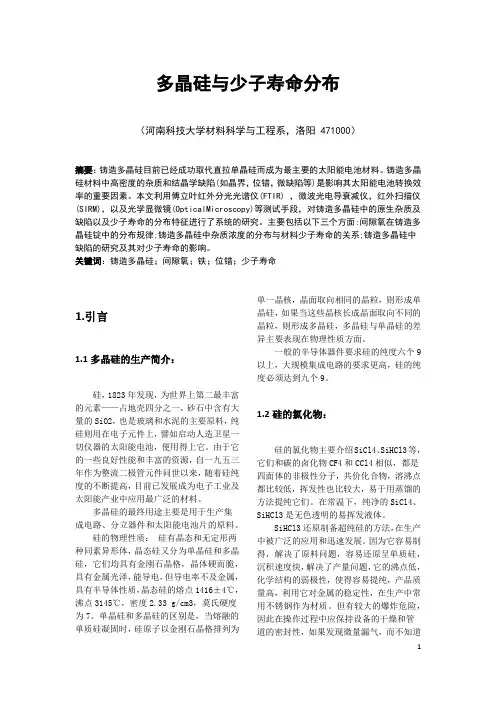

多晶硅与少子寿命分布（河南科技大学材料科学与工程系，洛阳 471000）摘要：铸造多晶硅目前已经成功取代直拉单晶硅而成为最主要的太阳能电池材料。

铸造多晶硅材料中高密度的杂质和结晶学缺陷(如晶界，位错，微缺陷等)是影响其太阳能电池转换效率的重要因素。

本文利用傅立叶红外分光光谱仪(FTIR) ，微波光电导衰减仪，红外扫描仪(SIRM)，以及光学显微镜(OpticalMicroscopy)等测试手段，对铸造多晶硅中的原生杂质及缺陷以及少子寿命的分布特征进行了系统的研究。

主要包括以下三个方面:间隙氧在铸造多晶硅锭中的分布规律;铸造多晶硅中杂质浓度的分布与材料少子寿命的关系;铸造多晶硅中缺陷的研究及其对少子寿命的影响。

关键词：铸造多晶硅；间隙氧；铁；位错；少子寿命1.引言1.1多晶硅的生产简介：硅，1823年发现，为世界上第二最丰富的元素——占地壳四分之一，砂石中含有大量的SiO2，也是玻璃和水泥的主要原料，纯硅则用在电子元件上，譬如启动人造卫星一切仪器的太阳能电池，便用得上它。

由于它的一些良好性能和丰富的资源，自一九五三年作为整流二极管元件问世以来，随着硅纯度的不断提高，目前已发展成为电子工业及太阳能产业中应用最广泛的材料。

多晶硅的最终用途主要是用于生产集成电路、分立器件和太阳能电池片的原料。

硅的物理性质：硅有晶态和无定形两种同素异形体，晶态硅又分为单晶硅和多晶硅，它们均具有金刚石晶格，晶体硬而脆，具有金属光泽，能导电，但导电率不及金属，具有半导体性质，晶态硅的熔点1416±4℃，沸点3145℃，密度2.33 g/cm3，莫氏硬度为7。

单晶硅和多晶硅的区别是，当熔融的单质硅凝固时，硅原子以金刚石晶格排列为单一晶核，晶面取向相同的晶粒，则形成单晶硅，如果当这些晶核长成晶面取向不同的晶粒，则形成多晶硅，多晶硅与单晶硅的差异主要表现在物理性质方面。

一般的半导体器件要求硅的纯度六个9以上，大规模集成电路的要求更高，硅的纯度必须达到九个9。
